Descrizione

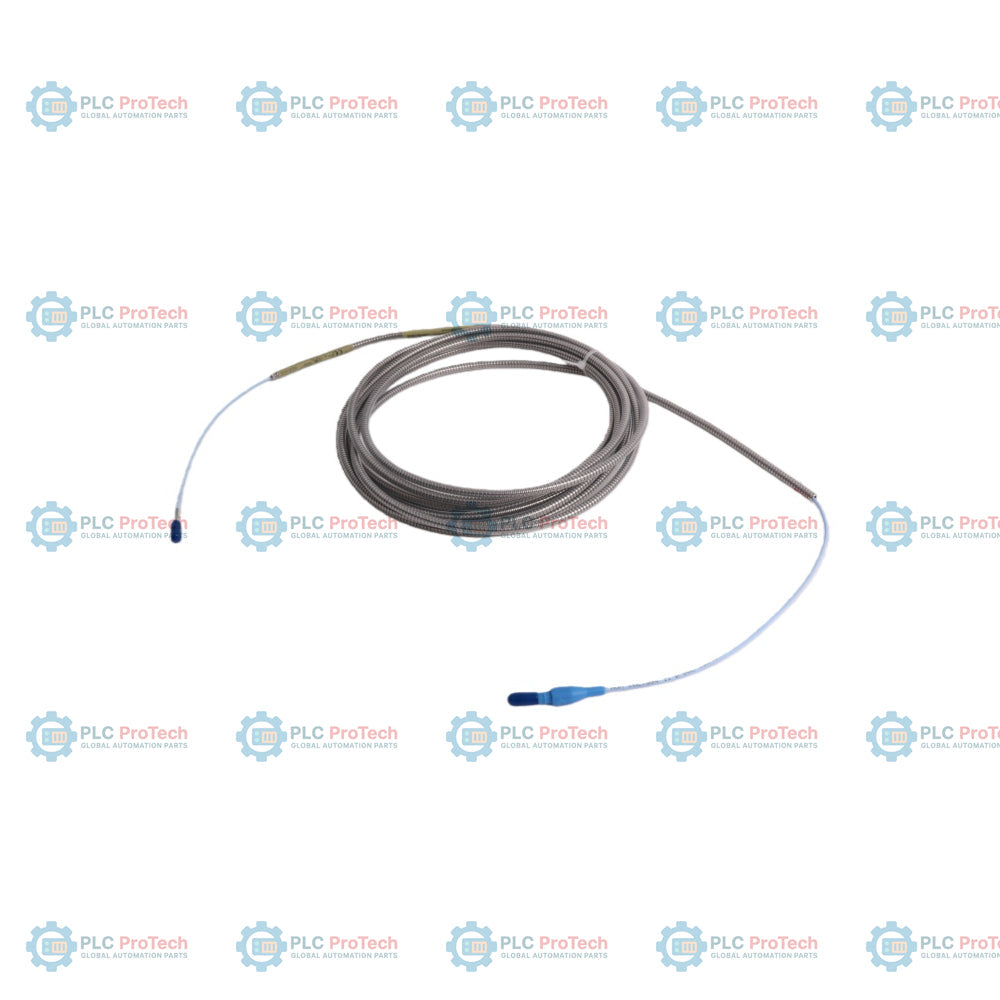

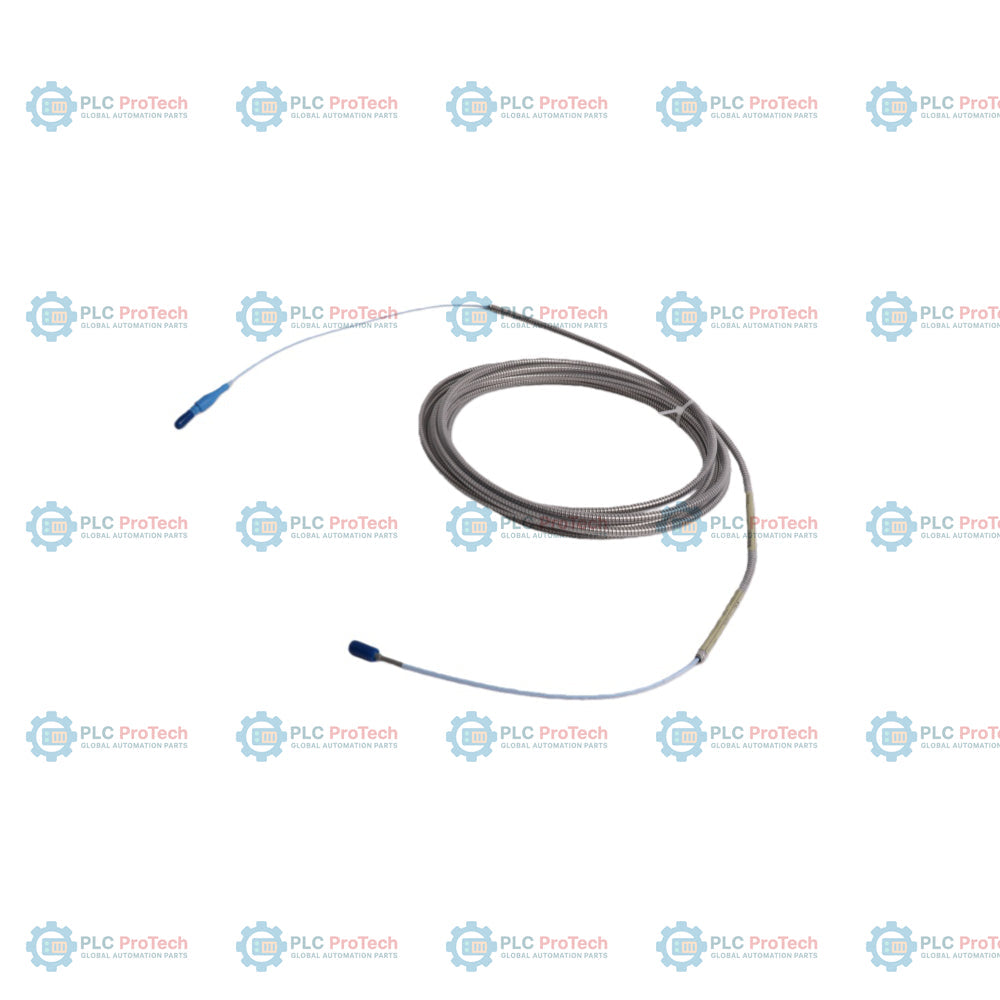

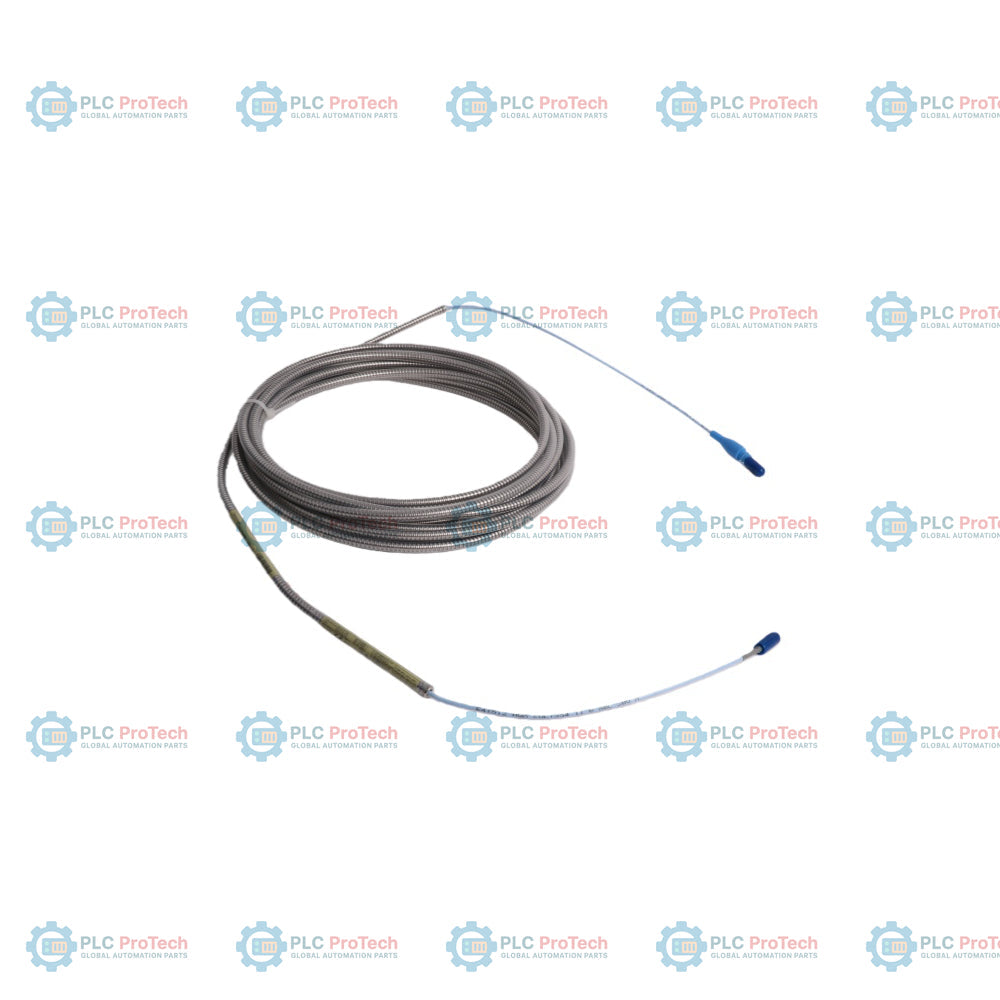

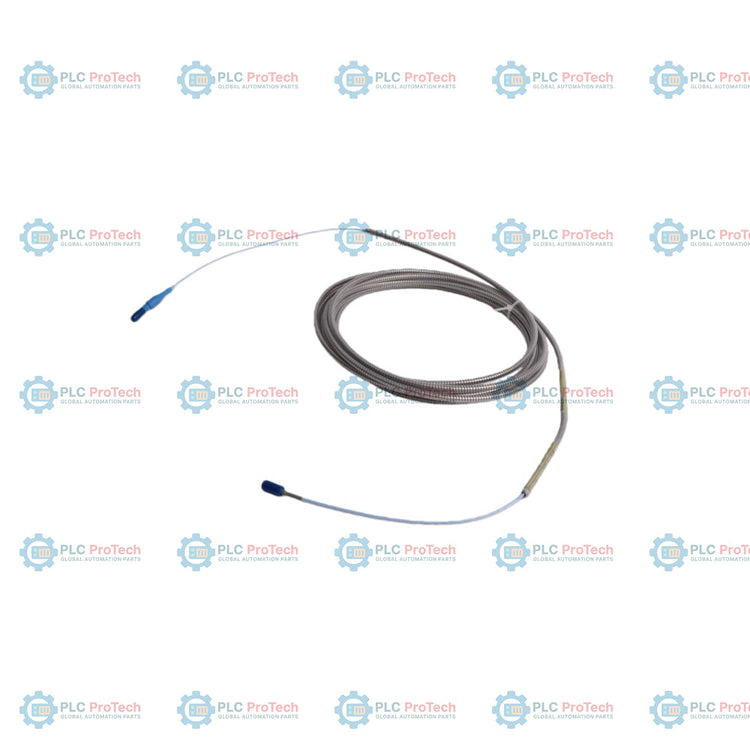

L'Opzione 065 (lunghezza del cavo di 6,5 metri) e l'Opzione 03 (cavo non armato con protezione del connettore) specificano questa configurazione del cavo di prolunga 3300 NSv — 330930-065-03-00.

Utilizzato nel Sistema di trasduttori di prossimità 3300 XL NSv, questo cavo coassiale da 75 ohm fornisce il collegamento elettrico tra una sonda di prossimità 3300 NSv e un sensore Proximitor 330980. La lunghezza totale del sistema (sonda più cavo di prolunga) deve corrispondere alla configurazione di lunghezza prevista per il sensore Proximitor (ad esempio, 7,0 metri totali se combinato con una sonda da 0,5 metri). Questa specifica versione non armata è dotata di una protezione del connettore in fluorosilicone preinstallata, che protegge il collegamento sonda-cavo dall'ingresso di fluidi e dalla contaminazione da particolato in spazi ridotti dei macchinari.

Rispetto alle varianti armate alternative, questa configurazione non armata offre un ingombro di installazione ridotto, ideale per l'instradamento attraverso condotti stretti o cavità interne della macchina. Poiché questo SKU viene ordinato con l'Opzione 00 per le approvazioni delle autorità competenti, è destinato a luoghi non pericolosi o ad applicazioni in cui non sono richieste certificazioni regionali specifiche.

Caratteristiche

• Lunghezza del cavo di 6,5 metri (21,3 piedi) per esigenze specifiche di configurazione dello spazio
• Design non armato che offre la massima flessibilità di instradamento, con un raggio di curvatura minimo di 25,4 mm (1,0 pollici)
• Connettori ClickLoc in ottone placcato oro che assicurano un innesto sicuro e resistenza all'allentamento dovuto alle vibrazioni
• Protezione del connettore in fluorosilicone preinstallata sull'estremità femmina per prevenire la contaminazione da fluidi all'interfaccia del connettore
• Guaina in FEP di alta qualità, resistente agli agenti chimici negli ambienti dei macchinari industriali
• Bassa capacità elettrica di 69,9 pF/metro per mantenere l'integrità del segnale lungo la catena di misura

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale in macchinari rotanti di piccole dimensioni
• Monitoraggio delle vibrazioni delle turbine a gas aeroderivative
• Compressori centrifughi con geometria del target limitata e spazi di installazione ridotti
• Macchinari ad alta velocità che richiedono sistemi di trasduttori a correnti parassite senza contatto

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Corrispondenza della lunghezza del sistema: assicurarsi che la somma della lunghezza del cavo di prolunga (6,5 m) e della lunghezza della sonda (ad es. 0,5 m) corrisponda alla calibrazione della lunghezza totale del sensore Proximitor (7,0 m).
• Serraggio del connettore: collegare serrando a mano. La coppia massima consentita del connettore è di 0,56 N-m (5 in-lb) per evitare danni alla filettatura coassiale miniaturizzata.
• Limiti del raggio di curvatura: mantenere un raggio di curvatura di almeno 25,4 mm (1,0 in) lungo tutte le sezioni della guaina in FEP per evitare il deterioramento della schermatura.
• Isolamento del connettore: evitare di far passare i connettori attraverso fluidi conduttivi o di esporli a lavaggi ad alta pressione senza una guaina protettiva aggiuntiva o nastro siliconico autoagglomerante.
