Bently Nevada

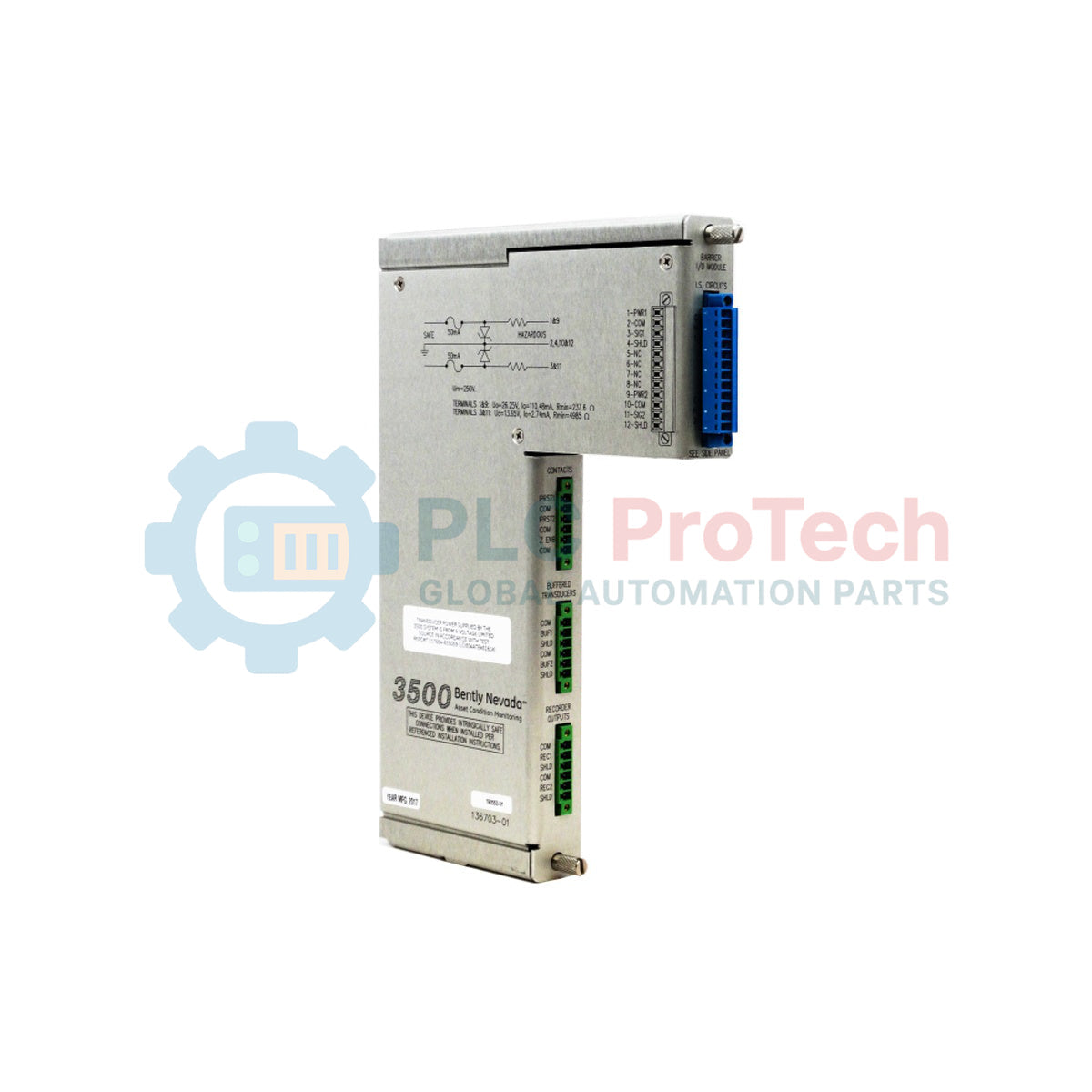

Modulo di messa a terra delle barriere interne della serie 3500 Bently Nevada 3500/04-01-00

SKU 3500/04-01-00

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 3500/04-01-00

  • Country of origin:United States

  • Product Type: Moduli di messa a terra per il monitoraggio delle vibrazioni

  • Payment: T/T, Western Union

  • Weight: 320g

  • Dimensions: 24,1 cm x 2,44 cm x 10,31 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Fungendo da riferimento di messa a terra dedicato, il Bently Nevada 3500/04-01-00 stabilisce un percorso sicuro e a bassa impedenza verso terra per le barriere di sicurezza interne del Sistema di protezione per macchinari della Serie 3500. Questo modulo specializzato di messa a terra è necessario per mantenere l'integrità strutturale ed elettrica delle installazioni a sicurezza intrinseca. Convogliando in sicurezza le correnti di guasto verso la terra dello strumento, impedisce che potenziali elettrici pericolosi raggiungano i sensori di campo situati in aree pericolose. Il modulo viene fornito con un pannello frontale integrato per un'installazione ordinata nei telai rack standard 3500.

Caratteristiche

  • Fornisce un'interfaccia di messa a terra dedicata e diretta allo chassis per applicazioni con barriere interne.
  • Include un pannello frontale montato in fabbrica per l'integrazione strutturale e la protezione dalla polvere all'interno del rack 3500.
  • Consente l'installazione conforme dei collegamenti dei sensori di campo a sicurezza intrinseca.
  • Progettato per ambienti industriali gravosi con rigorosi requisiti di messa a terra ad alta integrità.
  • Occupa un singolo slot, conforme alle dimensioni strutturali standard del rack per la protezione dei macchinari 3500.

Applicazioni

  • Monitoraggio delle vibrazioni e della posizione di turbomacchinari in ambienti chimici pericolosi.
  • Impianti petrolchimici e raffinerie che utilizzano circuiti di sensori a sicurezza intrinseca.
  • Impianti di generazione elettrica che richiedono linee di messa a terra certificate e a basso rumore.
  • Piattaforme di monitoraggio di macchinari rotanti operanti in atmosfere esplosive.

Specifiche tecniche

Produttore Bently Nevada
Modello / Numero di parte 3500/04-01-00
Serie Sistema di protezione per macchinari 3500
Tipo di modulo Modulo di messa a terra per barriere interne
Hardware incluso Gruppo dell'interfaccia del pannello frontale
Dimensioni (A x L x P) 24,1 cm x 2,44 cm x 10,31 cm (9,50 in. x 0,96 in. x 4,06 in.)
Peso netto 0,201 kg (0,443 lb.)
Peso di spedizione 1,5 kg (3,3 lbs.)
Paese di origine Stati Uniti d'America (U.S.A.)

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il modulo di messa a terra 3500/04-01-00 è esplicitamente richiesto per i rack 3500 configurati con barriere interne a sicurezza intrinseca. I rack che utilizzano barriere esterne standard o monitor privi di barriera non richiedono questo modulo. Assicurarsi che la messa a terra dello chassis del rack sia compatibile con la rete di terra della strumentazione dell'impianto prima dell'installazione.

Insidie applicative e note ingegneristiche

Un guasto comune sul campo consiste nel collegare il modulo di messa a terra a una terra di sicurezza elettrica rumorosa (terra sporca) anziché a una terra dedicata per la strumentazione ad alta integrità (terra pulita). Le correnti nei circuiti di terra possono indurre un rumore significativo ad alta frequenza sui percorsi dei segnali di vibrazione, causando falsi arresti dei macchinari o guasti della strumentazione. Mantenere i collegamenti della terra di sicurezza completamente isolati dalla terra strutturale della rete elettrica.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio iniziale, verificare che la resistenza di messa a terra tra il terminale dello chassis del modulo 3500/04 e la sbarra principale di terra della strumentazione sia inferiore a 1,0 Ohm. Ispezionare regolarmente le viti meccaniche del pannello frontale per assicurarsi che rimangano serrate alla coppia prescritta dal produttore originale, poiché la bulloneria allentata degrada direttamente il percorso a bassa impedenza necessario per la protezione a sicurezza intrinseca.

Linee guida per l'installazione

AVVERTENZA CRITICA: Disalimentare tutte le fonti di alimentazione primarie e ausiliarie che alimentano il rack 3500 prima di inserire o estrarre il modulo di messa a terra. La mancata osservanza di questa precauzione può causare archi elettrici, una potenziale degradazione dei parametri di sicurezza intrinseca o comandi imprevisti di arresto dei macchinari.
1
Spegnere il sistema 3500 e scaricare l'energia residua dai componenti adiacenti.
2
Allineare il modulo di messa a terra alle guide di scorrimento nello slot designato del rack 3500.
3
Far scorrere saldamente il modulo nel rack finché il pannello frontale non entra in contatto con il telaio dello chassis.
4
Serrare le viti di fissaggio del pannello frontale per stabilire un robusto contatto di messa a terra metallo-metallo.

FAQ

Qual è la funzione principale del modulo di messa a terra 3500/04-01-00?

Fornisce un percorso di messa a terra dedicato e a bassa impedenza dalle barriere di sicurezza intrinseca interne al rack 3500 direttamente al sistema di messa a terra dello strumento.

Questo modulo include il pannello frontale necessario per l'installazione fisica?

Sì, il modello 3500/04-01-00 include il pannello frontale integrato, consentendo il montaggio completo e la schermatura in un singolo slot dello chassis.

Posso installare questo modulo di messa a terra mentre il rack 3500 è alimentato?

No. Il sistema deve essere completamente diseccitato prima di montare o eseguire la manutenzione sui percorsi di messa a terra delle barriere interne, per garantire la sicurezza e prevenire interferenze sui segnali.

Cosa succede se questo modulo è collegato a terra in modo errato o presenta una connessione difettosa?

Un percorso di messa a terra ad alta resistenza può causare rumore elettrico ad alta frequenza sui circuiti dei sensori, provocando letture delle vibrazioni imprecise o falsi interventi dei sistemi di protezione.
