Bently Nevada 3500/05-01-02-00-00-00 Rack di sistema 3500

Descrizione

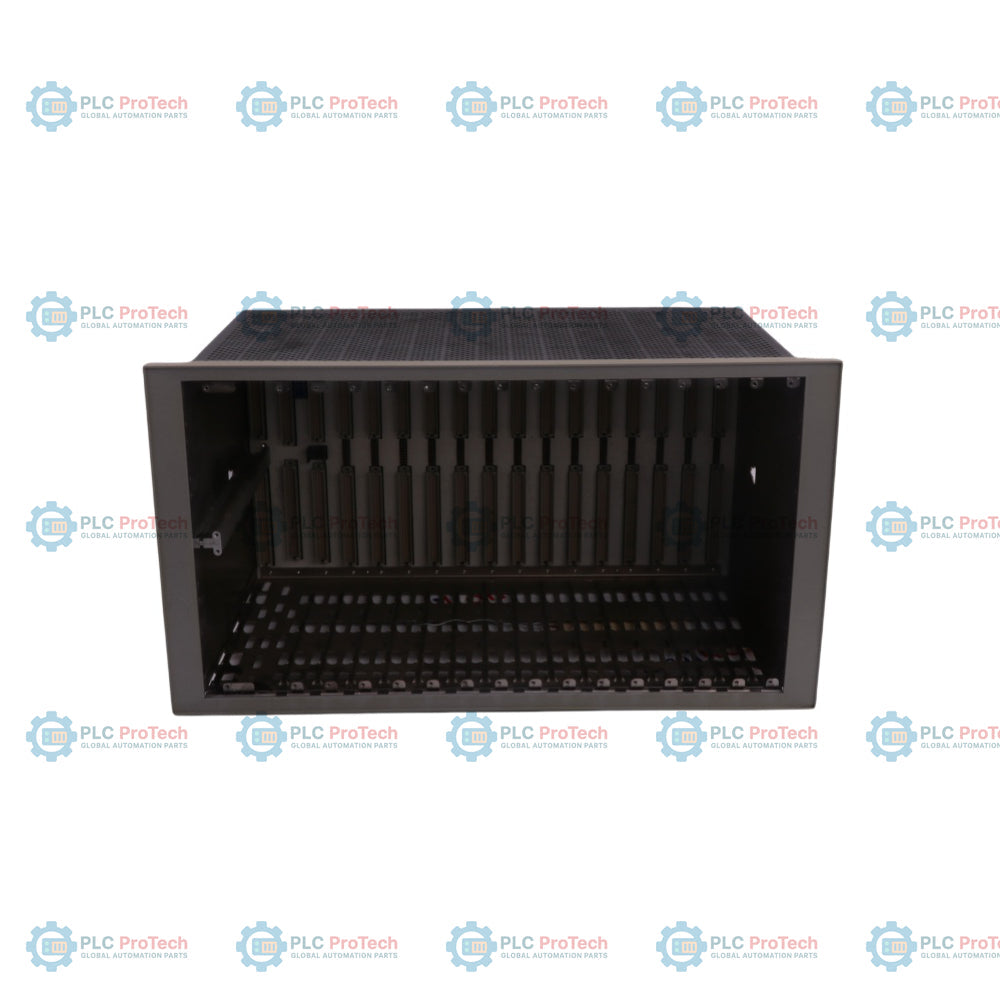

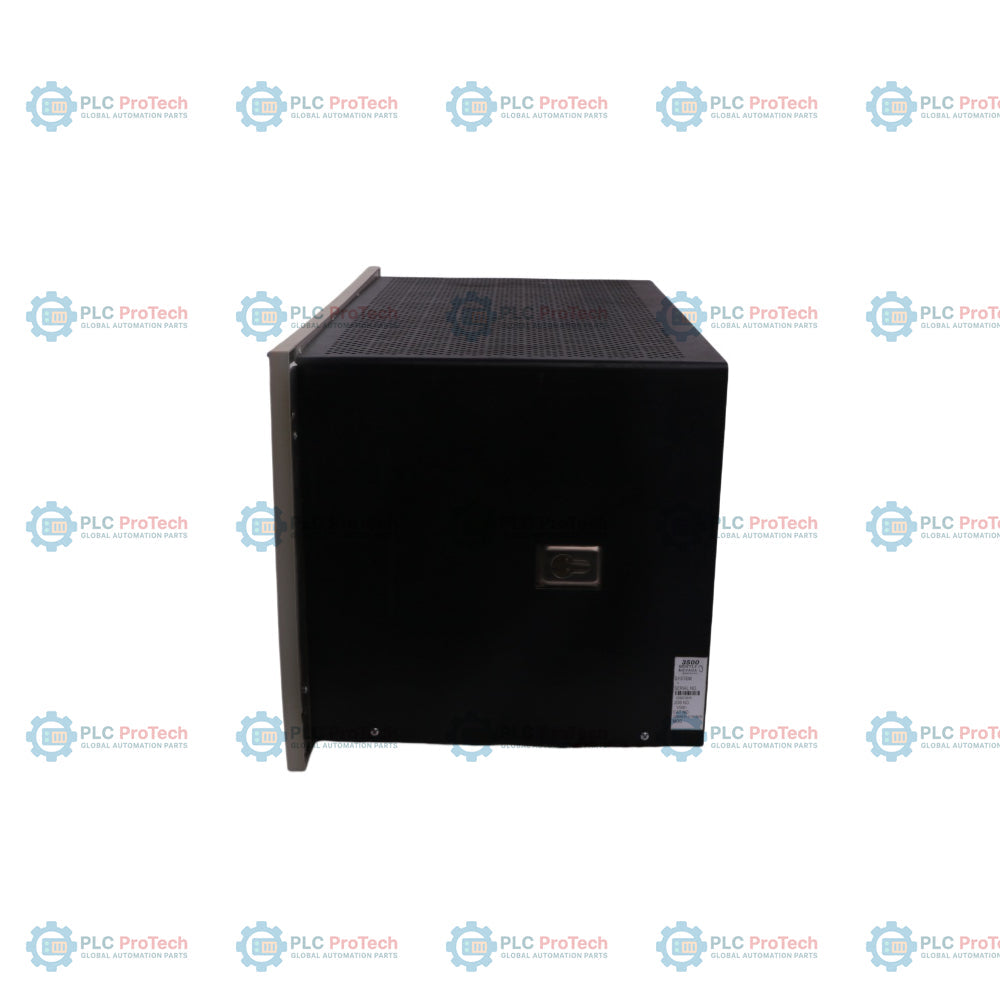

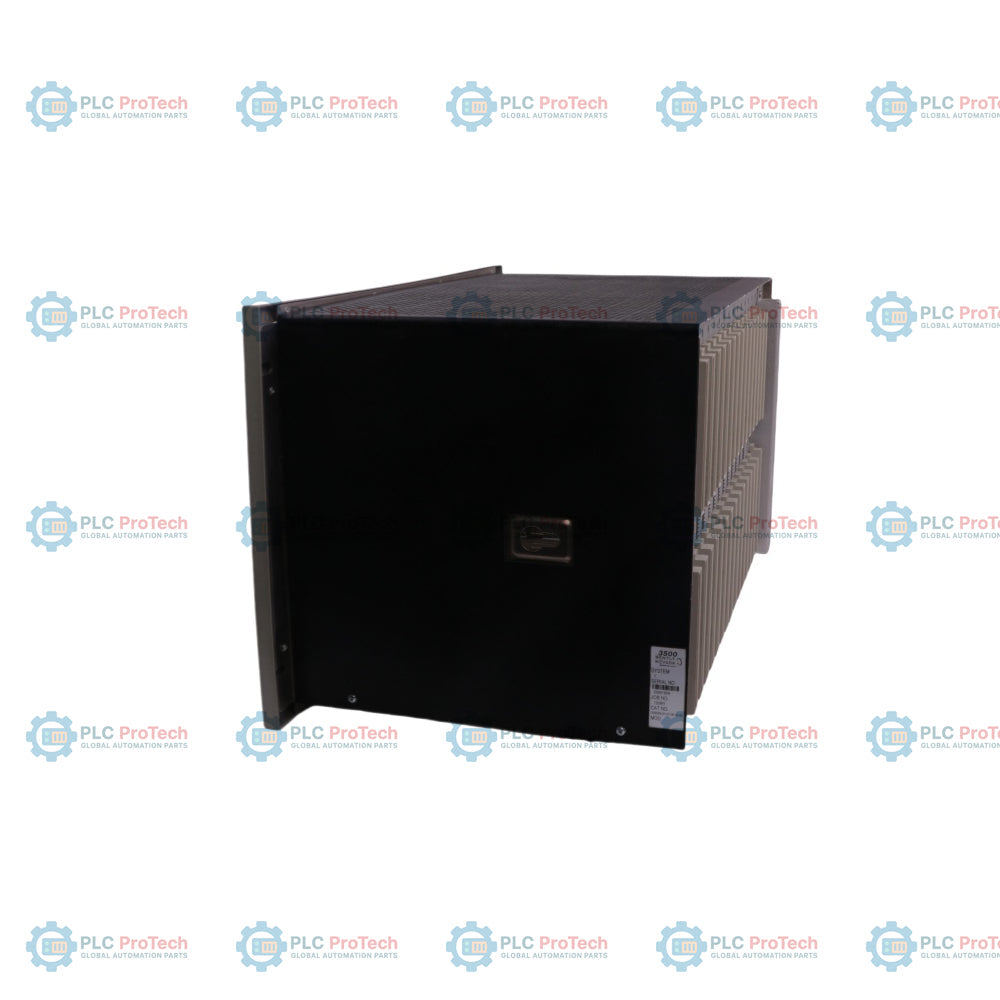

Il 3500/05-01-02-00-00-00 funge da rack di sistema da 19 pollici a dimensione intera, progettato da Bently Nevada per il Sistema di monitoraggio delle condizioni delle macchine 3500. Questa struttura hardware offre posizioni di montaggio per tutti i moduli di monitoraggio e le unità di alimentazione della serie 3500, facilitando la comunicazione ad alta velocità tramite backplane e una distribuzione ordinata dell'alimentazione tra i componenti adiacenti. Questa specifica configurazione del modello dispone di 14 slot disponibili e utilizza un formato di montaggio su rack EIA da 19 pollici, che consente il fissaggio sicuro alle guide standard delle apparecchiature.

Progettato per ottimizzare l'efficienza del layout del pannello, 3500/05-01-02-00-00-00 posiziona tutte le terminazioni del cablaggio di campo e i moduli di ingresso/uscita (I/O) nella parte posteriore della struttura dello chassis per facilitare la manutenzione. Il design prevede che gli alimentatori principali e il modulo di interfaccia del rack occupino le posizioni all'estrema sinistra, riservando gli slot rimanenti a combinazioni operative personalizzate di hardware di monitoraggio, protezione e visualizzazione.

Caratteristiche

• Layout dello chassis ad alta densità: Integra un'infrastruttura rack EIA da 19 pollici a dimensione intera, che offre 14 slot dedicati per moduli di monitoraggio e controllo.
• Interfacciamento con guide standard: Utilizza il formato di montaggio su rack dell'opzione 02 per integrarsi direttamente nelle custodie industriali EIA standard da 19 pollici.
• Accessibilità degli I/O posteriori: Configurato per esporre tutti i percorsi di cablaggio critici e i moduli di ingresso/uscita sul piano posteriore, semplificando la manutenzione.
• Backplane di comunicazione integrato: Consente ai moduli adiacenti di comunicare tra loro attraverso linee bus ad alta velocità integrate direttamente nel pannello posteriore.
• Distribuzione organizzata dell'alimentazione: Progettato per alloggiare in sicurezza i moduli di alimentazione principali del sistema all'estremità sinistra, regolando e bilanciando le linee di alimentazione attraverso lo chassis.

Applicazioni

• Montaggio in custodia per circuiti hardware di monitoraggio delle condizioni delle macchine della serie 3500
• Alloggiamento centralizzato in rack per moduli di vibrazione, posizione e velocità
• Installazione standard in armadi da 19 pollici nelle sale di controllo di impianti di raffinazione, petrolchimici e di generazione elettrica

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Restrizioni sul posizionamento dei moduli: Assicurarsi che gli alimentatori principali del sistema e il modulo di interfaccia principale del rack siano inseriti esclusivamente nelle posizioni più a sinistra della struttura dello chassis.
• Fissaggio alla guida EIA: Allineare le staffe di montaggio dello chassis alle guide EIA standard da 19 pollici e fissarle con viti strutturali per resistere alle vibrazioni dei macchinari.
• Regolazioni della profondità delle barriere: Se si prevede di installare barriere interne nell'assemblaggio, regolare le dimensioni degli spazi per tenere conto di una profondità di riferimento ampliata di 422.91 mm (16.650 pollici).
• Requisiti di spazio posteriore: Lasciare uno spazio di lavoro libero sufficiente dietro l'enclosure di montaggio per garantire la terminazione senza ostacoli dei cavi di campo e il fissaggio manuale delle schede I/O.

Conformità e certificazioni

• FCC: Conforme alla parte 15 delle norme FCC relative alle interferenze dei segnali industriali.
• Standard EMC: Valutato secondo le norme EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali).
• Sicurezza elettrica: Certificato in conformità alla Direttiva Bassa Tensione 2014/35/UE e agli standard EN 61010-1.
• Omologazioni marittime: Qualificato formalmente secondo le norme dell'American Bureau of Shipping (ABS) e le linee guida di classificazione DNV GL.
