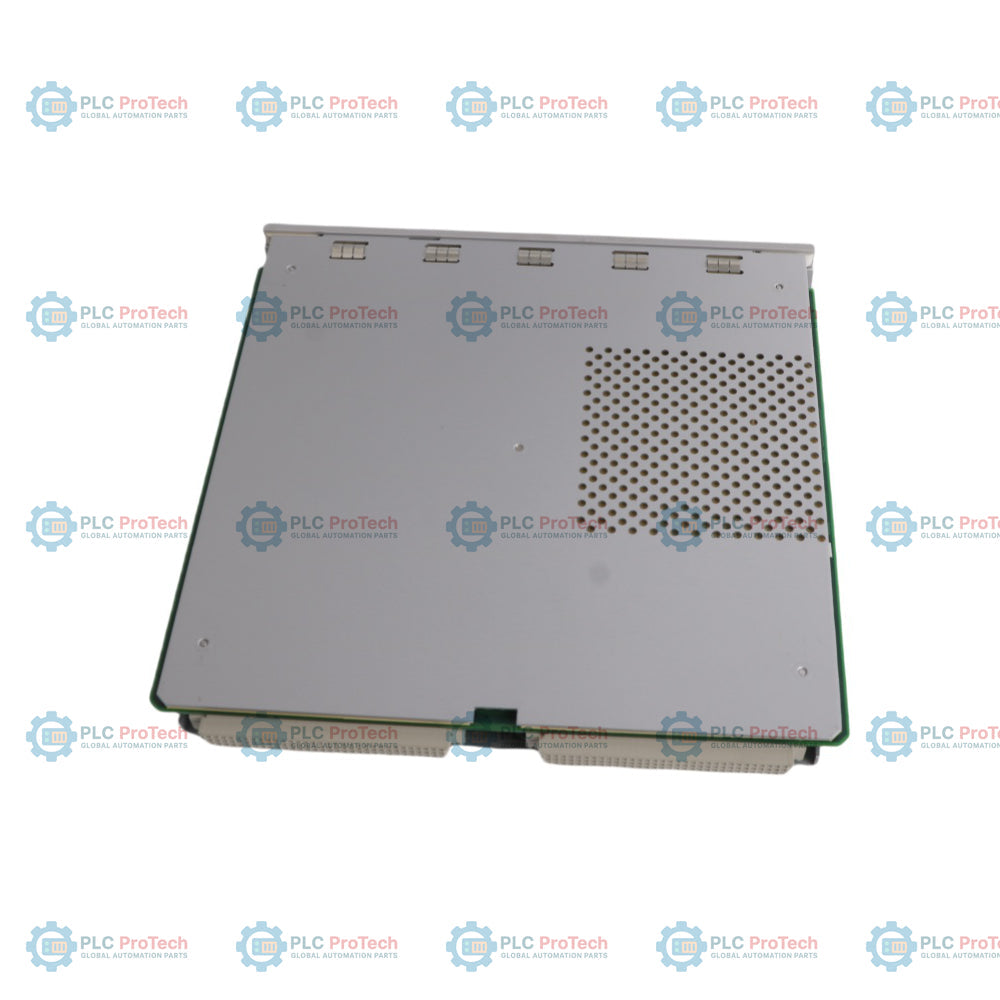

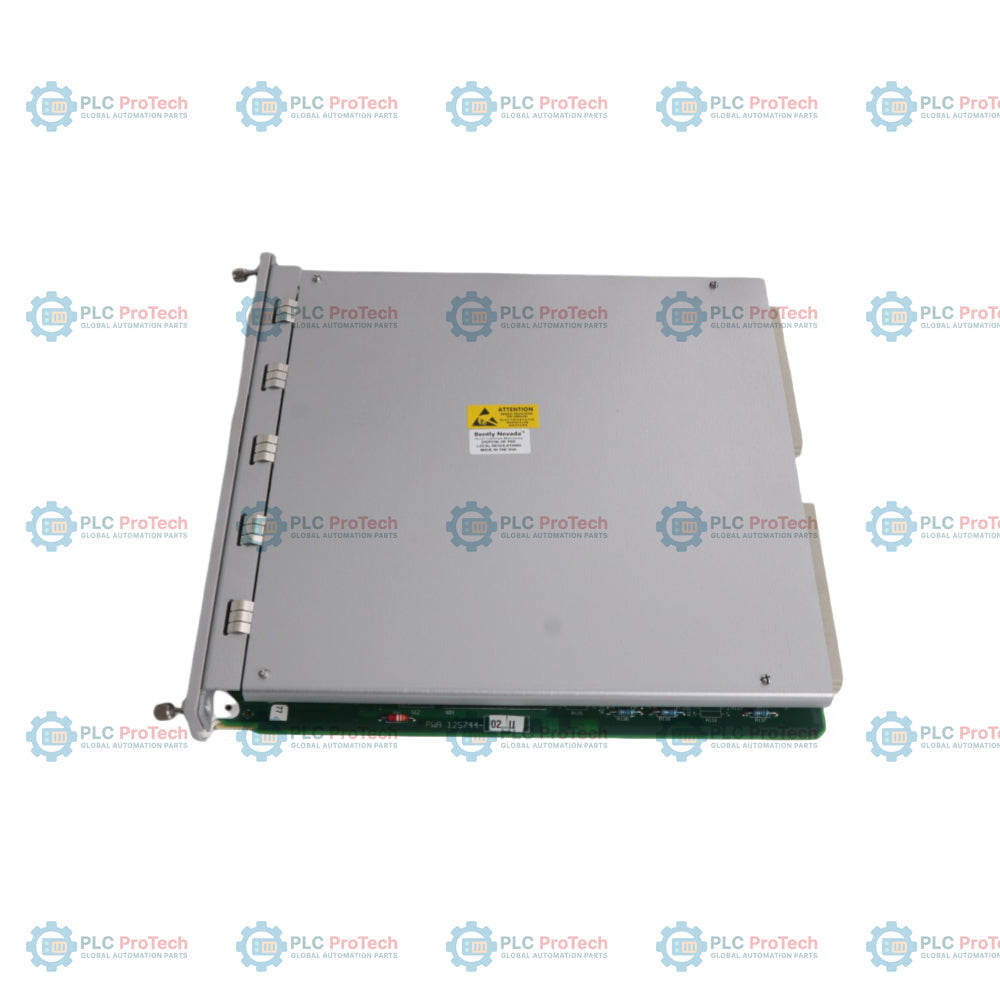

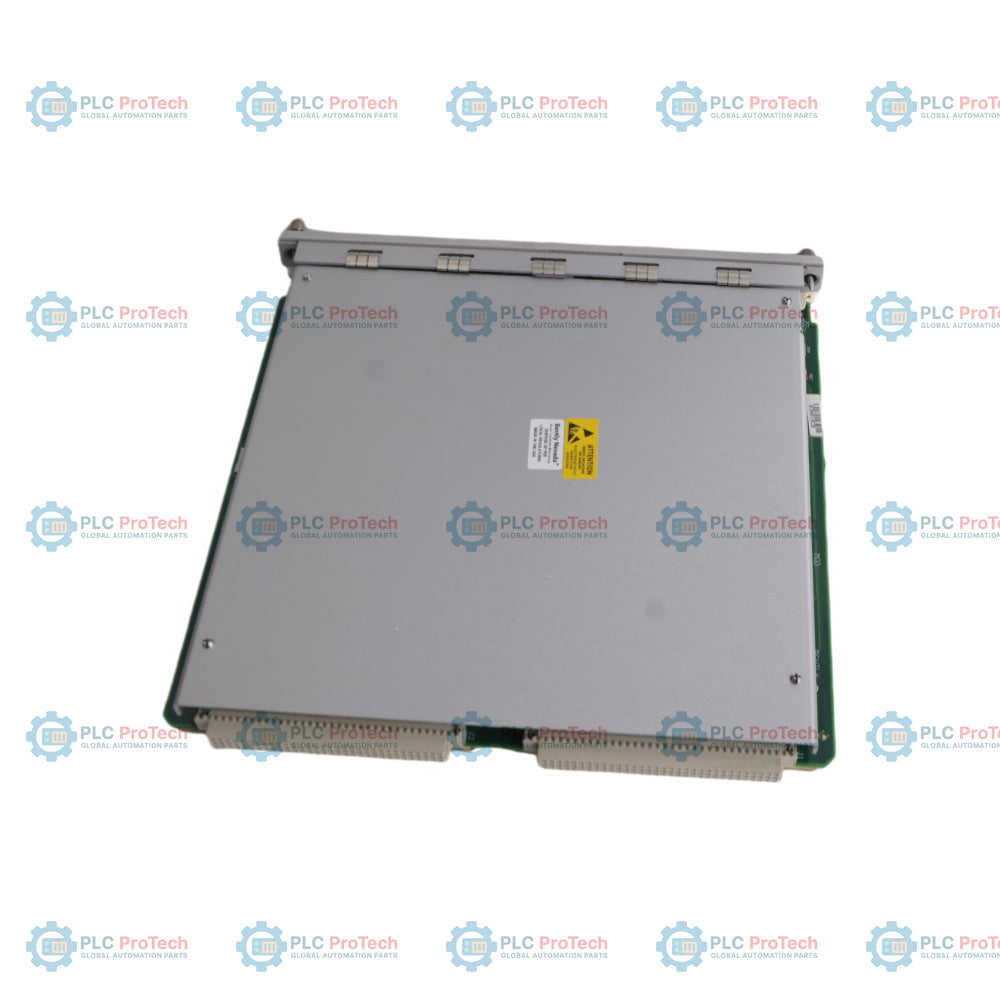

Bently Nevada 3500/20-02-02-00 125744-01 Modulo di interfaccia rack TMR

Descrizione

Il modulo di interfaccia del rack (RIM) funge da gateway e interfaccia di elaborazione principale per il sistema di protezione dei macchinari della serie 3500. Stabilisce una connessione tramite un protocollo proprietario per consentire una configurazione completa del rack e il recupero in tempo reale dei dati dei macchinari. Progettato esclusivamente per il monitoraggio della configurazione locale, questo modulo deve essere installato nello slot 1 del rack, immediatamente adiacente agli alimentatori del sistema.

Questa configurazione specifica 3500/20-02-02-00 funziona come versione Triple Modular Redundant (TMR) dotata di un'interfaccia I/O seriale dedicata RS232/RS422. Oltre a gestire le comunicazioni standard, l'architettura TMR esegue continuamente il confronto dei canali di monitoraggio e la logica di votazione dei monitor, confrontando gli output di tre monitor ridondanti. Se una variazione dell'output supera i limiti percentuali preconfigurati, il modulo contrassegna il monitor interessato come guasto e registra una voce distinta nell'Elenco eventi di sistema. Sebbene l'unità supporti funzioni essenziali a livello di rack, rimane separata dal percorso di monitoraggio dei macchinari critico, garantendo che il suo funzionamento non influisca negativamente sui normali circuiti di protezione di sicurezza in funzione.

Caratteristiche

• Confronto dei canali di monitoraggio: Verifica e analizza dinamicamente i dati diagnostici provenienti da tre schede di monitoraggio ridondanti per mantenere l'integrità della votazione del sistema TMR.
• Doppia comunicazione seriale: Utilizza un versatile modulo I/O posteriore che supporta entrambe le opzioni di protocollo RS232 e RS422 tramite un interruttore hardware integrato.
• LED diagnostici completi: Fornisce una visualizzazione immediata dello stato tramite indicatori dedicati sul pannello anteriore per lo stato del modulo, l'attività di comunicazione, lo stato Trip Multiply e la validità della configurazione.
• Chiave di configurazione hardware: Include un interruttore fisico sul pannello anteriore per proteggere il rack in modalità RUN da modifiche remote o locali non autorizzate oppure consentire le modifiche tramite la modalità PROGRAM.
• Ingressi di contatto del sistema: integra ingressi discreti a contatto secco per gestire i controlli del sistema, tra cui l'inibizione remota degli allarmi, il ripristino del rack e l'attivazione di Trip Multiply.

Applicazioni

• Configurazioni di sicurezza e protezione dei macchinari a ridondanza modulare tripla (TMR).
• Monitoraggio continuo delle condizioni e instradamento dei dati diagnostici per asset industriali rotanti critici.
• Reti di strumentazione per turbomacchinari distribuite su più rack, che richiedono interfacce host seriali collegate in cascata.

Informazioni per l'ordine

Nota: Il codice del ricambio del singolo componente che rappresenta la scheda principale del modulo di interfaccia rack TMR è 125744-01.

Specifiche tecniche

Linee guida per l'installazione

• Assegnazione dello slot: installare la scheda processore principale esclusivamente nello Slot 1, sul lato anteriore sinistro del telaio, direttamente adiacente ai moduli di alimentazione del sistema.
• Allineamento dell'I/O posteriore: installare il modulo I/O RS232/RS422 corrispondente nello slot posteriore a tutta altezza abbinato, direttamente dietro il modulo processore anteriore.
• Selezione del protocollo: impostare il selettore a scorrimento posteriore integrato sulla posizione RS232 o RS422, in base alla configurazione dell'interfaccia fisica del computer host o del convertitore.
• Indirizzamento del rack: utilizzare il selettore hardware integrato per definire un codice identificativo univoco di tracciamento per lo chassis quando si installano più rack in un loop di rete.
• Estensioni del cablaggio: non superare i 30 metri per le connessioni RS232 o i 1200 metri per le connessioni RS422, per evitare la perdita dei pacchetti di dati seriali o il degrado del segnale.

FAQ

Qual è la differenza funzionale tra un RIM standard e un RIM TMR?

La versione standard gestisce la configurazione e l'instradamento delle comunicazioni per i rack standard. La variante TMR aggiunge specifici algoritmi di confronto hardware che valutano continuamente le uscite di tre monitor distinti per implementare la logica di votazione in caso di guasto.

Un guasto o la rimozione di questo modulo interromperebbero il circuito attivo di protezione con intervento dei macchinari?

No. Questo modulo gestisce la configurazione dell'infrastruttura del rack, le comunicazioni e la registrazione a livello di sistema, ma non si trova nel percorso critico di monitoraggio della sicurezza e non influisce sul funzionamento dei singoli monitor.

Come posso impedire agli utenti non autorizzati di modificare da remoto le impostazioni di protezione dei macchinari?

Portare la chiave di configurazione del pannello frontale in posizione RUN e rimuovere la chiave fisica. In questo modo si bloccano la programmazione remota e locale, impedendo modifiche alle soglie operative attive.
