Bently Nevada 3500/22-01-02-00 Interfaccia dati transitori 3500/22M

Descrizione

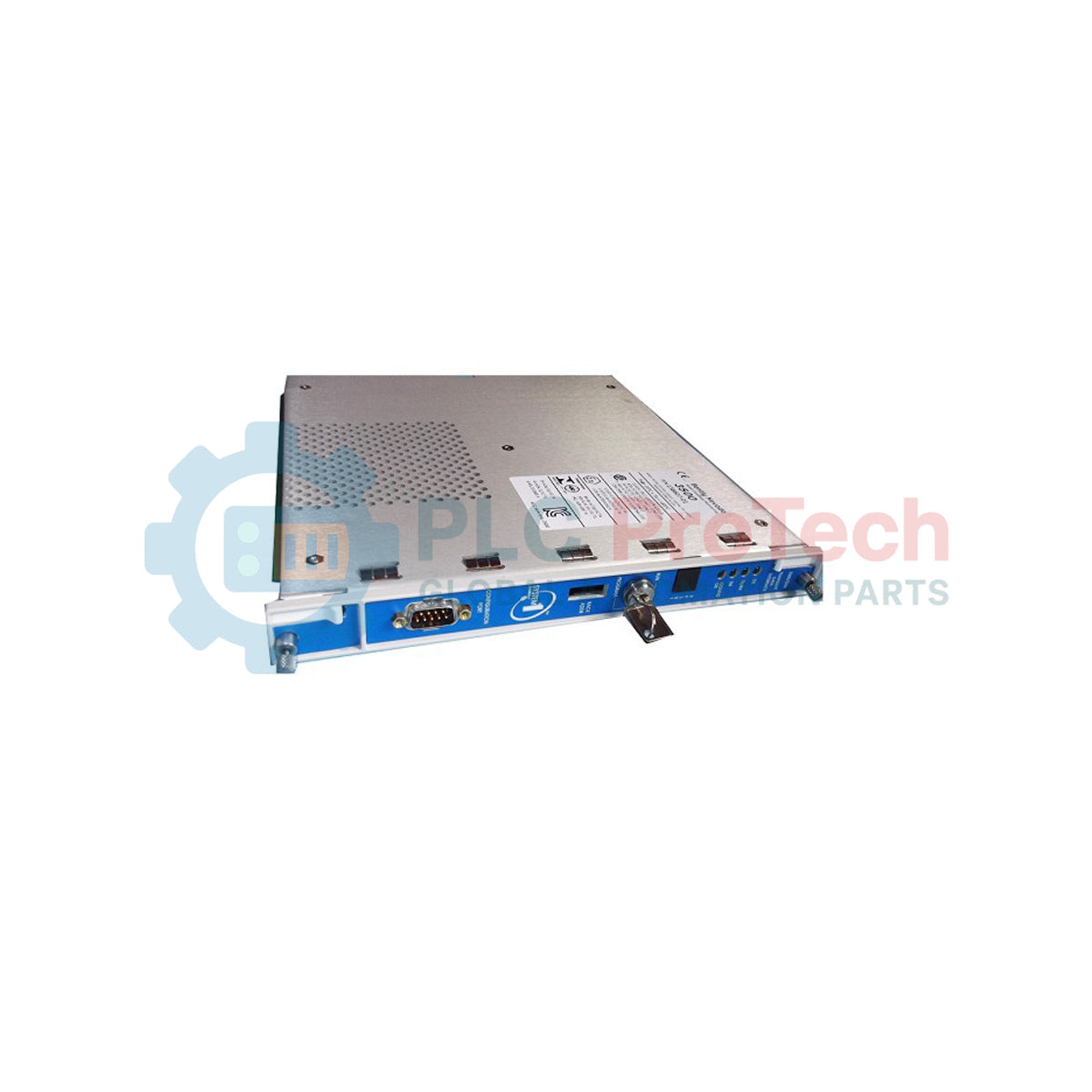

Il Bently Nevada 3500/22-01-02-00 funge da gateway principale per la comunicazione e la raccolta dati del sistema di protezione dei macchinari 3500. Questo modulo di interfaccia dati transitori della serie 3500 (TDI) costituisce un ponte fondamentale tra il rack hardware operativo e le piattaforme software host per l'analisi, tra cui il software System 1 per il monitoraggio e la diagnostica delle condizioni e le configurazioni standard del sistema 3500. Consolidando le funzionalità di interfaccia principali di un modulo di interfaccia rack 3500/20 (RIM) tradizionale con l'elaborazione della telemetria ad alta larghezza di banda di un processore di comunicazione esterno, l'unità offre un'infrastruttura dati integrata. Si interfaccia con i moduli di monitoraggio della serie M per raccogliere continuamente registrazioni di forme d'onda dinamiche stazionarie e transitorie ad alta densità, instradandole in modo ordinato tramite una connessione Ethernet dedicata. Il modulo fornisce di serie l'acquisizione dei dati statici, con opzioni per abilitare l'acquisizione estesa di forme d'onda ad alta risoluzione utilizzando un disco di abilitazione specializzato. Installato direttamente nello slot di controllo dedicato accanto agli alimentatori, gestisce le operazioni dell'intero rack senza interferire con i circuiti di protezione indipendenti e fondamentali per la sicurezza dei singoli monitor dei macchinari.

Caratteristiche

• Architettura di comunicazione integrata: Combina le funzioni standard del modulo di interfaccia rack con le architetture dei processori di comunicazione in un unico ingombro di uno slot.
• Telemetria simultanea delle forme d'onda: Acquisisce registrazioni di forme d'onda dinamiche sincrone e asincrone su un massimo di 48 canali di monitoraggio distinti.
• Gestione dati dedicata: Memorizza cronologie complete pre-allarme e post-allarme, registrando i punti dati statici a intervalli di 100 millisecondi durante gli eventi critici della macchina.
• Supporto per reti in fibra ottica: Utilizza un'interfaccia in fibra multimodale 100Base-FX full-duplex per mantenere l'isolamento ottico ed estendere le distanze dei dati sul campo.
• Funzionamento non interferente: Opera al di fuori del circuito di protezione degli interventi hardware per evitare che i guasti nella gestione della rete compromettano la sicurezza dell'arresto dei macchinari.
• Sicurezza della modalità hardware: Utilizza un interruttore a chiave fisico sul pannello frontale per proteggere gli stati di configurazione ed eliminare le manomissioni da remoto.

Applicazioni

• Acquisizione in tempo reale dell'orbita e della forma d'onda transitoria dell'albero durante l'avviamento e il rallentamento della macchina
• Monitoraggio delle condizioni delle macchine e diagnostica predittiva con reti software System 1
• Acquisizione multicanale dei dati di vibrazione su turbine a vapore e compressori ad alta velocità
• Coordinamento della temporizzazione degli eventi del contatore ad alta velocità e del Keyphasor sull'intero rack di controllo

Informazioni per l'ordine

Le opzioni dei componenti riportate di seguito descrivono in dettaglio la configurazione specifica 3500/22-01-02-00:

Specifiche tecniche

Elettrica

Meccanica

Ambientale

Collegamenti/Interfacce

I collegamenti dell'interfaccia sul modulo principale anteriore e sull'interfaccia I/O del backplane posteriore in fibra ottica 100Base-FX utilizzano le seguenti mappe delle porte:

Linee guida per l'installazione

• Posizionamento del modulo nello slot: Il modulo processore principale TDI deve essere sempre inserito nello Slot 1 del rack del sistema 3500, direttamente adiacente ai moduli di alimentazione principali.
• Avviso sulla precedenza degli aggiornamenti: Quando si aggiorna un vecchio rack con un modulo RIM 3500/20, è necessario estrarre il vecchio processore RIM e la relativa scheda I/O RIM prima di inserire i nuovi componenti TDI. Lasciare le schede I/O RIM obsolete nel backplane durante l'avvio del TDI causerà danni fisici ai circuiti del nuovo processore TDI.
• Configurazione della messa a terra del segnale: Per collegare il loop Signal Common alla terra di uno strumento tramite il connettore a 2 pin sulla scheda I/O posteriore, far scorrere il selettore situato sul lato del Power Input Module (PIM) verso la freccia "HP". In questo modo i loop Signal Common vengono effettivamente isolati dalle messe a terra del telaio di sicurezza.
• Avvertenza sull'isolamento USB: Per il collegamento di configurazione deve essere utilizzato il cavo USB designato per il download (codice articolo 123M4610), al fine di mantenere l'isolamento elettrico strutturale tra il telaio del rack principale e il PC di programmazione. Assicurarsi che il laptop collegato funzioni esclusivamente a batteria (non collegato alla rete elettrica) per impedire la formazione di loop di massa.

Conformità e certificazioni

• FCC: Conforme alla parte 15 delle norme FCC.
• Direttiva EMC: Direttiva della Comunità Europea 2014/30/UE; norme: EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali).
• Sicurezza elettrica: Conforme alla Direttiva Bassa Tensione della Comunità Europea 2014/35/UE e alla norma EN 61010-1.
• Direttiva RoHS: Conforme alla Direttiva della Comunità Europea 2011/65/UE.
• Standard marittimi: norme DNV GL per la classificazione (navi, unità offshore) e norme ABS per le condizioni di classificazione, Parte 1 (strutture in acciaio per navi/offshore).
