Bently Nevada

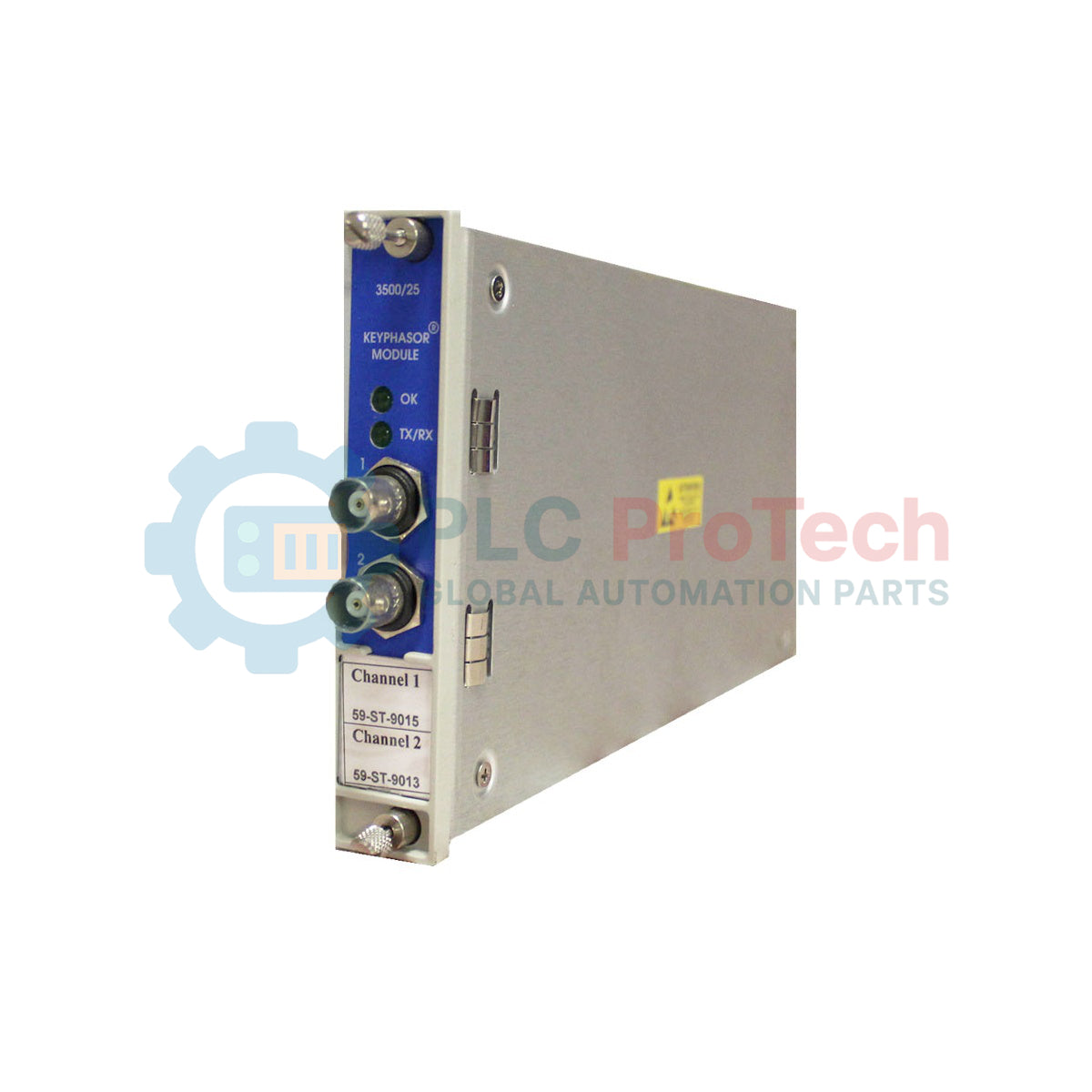

Bently Nevada 3500/25-01-01-CN Modulo Keyphasor avanzato della serie 3500

SKU 3500/25-01-01-CN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 3500/25-01-01-CN

  • Country of origin:United States

  • Product Type: Moduli di monitoraggio delle vibrazioni

  • Payment: T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per fornire misurazioni ad alta precisione del riferimento di fase e della velocità di rotazione per la protezione dei macchinari, il Bently Nevada 3500/25-01-01-CN è un modulo a mezza altezza e doppio canale progettato per il sistema di protezione macchine 3500. Questo modello specifico include una singola scheda Keyphasor a 2 canali, mezza altezza, abbinata a un modulo I/O configurato con terminazioni interne. L'hardware elabora i segnali d'ingresso provenienti da sonde di prossimità o pickup magnetici, convertendoli in impulsi digitali di riferimento di fase utilizzati da altri moduli di monitoraggio nel rack. Omologato secondo gli standard specifici dei singoli Paesi (designazione CN), questo modulo di livello industriale garantisce un funzionamento affidabile nelle architetture diagnostiche critiche.

Caratteristiche

  • Elaborazione a due canali: I due canali indipendenti elaborano simultaneamente i segnali di riferimento di fase.
  • Terminazioni interne: I terminali di cablaggio integrati semplificano l'installazione nel pannello, eliminando la necessità di blocchi di terminazione esterni.
  • Compatibilità flessibile con i sensori: Accetta direttamente gli ingressi di pickup magnetici passivi, ruote multi-evento e sistemi di trasduttori di prossimità.
  • Integrazione nel rack: Si adatta agli slot a mezza altezza degli chassis standard della serie 3500, massimizzando la densità degli slot.
  • Omologazioni CN: Certificato secondo gli standard elettrici e di sicurezza specifici dei singoli Paesi.

Applicazioni

  • Monitoraggio della velocità di rotazione di turbine a vapore e a gas per servizi pesanti.
  • Determinazione dell'angolo di fase per compressori centrifughi multistadio.
  • Analisi delle vibrazioni e bilanciamento di ventilatori industriali ad alta velocità.
  • Allineamento dell'albero e tracciamento dell'orbita di generatori idroelettrici.

Informazioni per l'ordine

Codice opzione Dettagli della configurazione
3500/25 Modulo Keyphasor avanzato
-01 Singola scheda Keyphasor a 2 canali, mezza altezza (ordinare per 2 canali)
-01 Modulo I/O con terminazioni interne
-CN Omologazioni specifiche per Paese (Cina / standard regionali)

Specifiche tecniche

Parametro Valore / Requisito
Produttore Bently Nevada
Serie Sistema di protezione macchine 3500
Canali d'ingresso 2 canali differenziali o single-ended
Intervallo del segnale d'ingresso Da +0,8 V a -26,0 V (sensori senza contatto) oppure 8 V picco-picco (pickup magnetici)
Impedenza d'ingresso 10 kohm minimo
Consumo energetico 3,2 Watt tipici
Rapporto segnale/rumore Intervallo dinamico minimo di 20 dB
Intervallo di temperatura operativa Da -30 degC a +65 degC (da -22 degF a +149 degF)
Paese d'origine Stati Uniti (prodotto negli U.S.A.)
Peso di spedizione (calcolato) 2,0 kg (inclusi modulo, terminazioni interne, scheda I/O e imballaggio protettivo)

Collegamenti e interfacce

Numero terminale/pin Assegnazione del segnale Descrizione
1 KPH 1 + Ingresso del segnale non invertente del canale 1 Keyphasor
2 KPH 1 - Ingresso invertente / ritorno comune del canale 1 Keyphasor
3 KPH 1 OUT Alimentazione del trasduttore (alimentazione a -24 VDC per Proximitor)
4 KPH 2 + Ingresso del segnale non invertente del canale 2 Keyphasor
5 KPH 2 - Ingresso invertente / ritorno comune del canale 2 Keyphasor
6 KPH 2 OUT Alimentazione del trasduttore (alimentazione a -24 VDC per Proximitor)
7 SCHERMATURA Punto di messa a terra dedicato della schermatura del cavo (collegato alla massa dello chassis)

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modulo 3500/25 "Enhanced" sostituisce direttamente i moduli 3500/25 legacy non Enhanced. Tuttavia, la compatibilità del firmware deve essere verificata prima dell'hot-swap: il software 3500 Rack Configuration deve essere aggiornato alla versione 3.3 o successiva per configurare le opzioni avanzate di isteresi dinamica. Non tentare di utilizzare una scheda non Enhanced e una scheda Enhanced come coppia ridondante nello stesso spazio di slot; entrambe le schede devono avere lo stesso livello di revisione hardware per garantire la sincronizzazione del sistema.

Problemi applicativi e note ingegneristiche

Quando si configurano i pickup magnetici, gli ingegneri sul campo devono tenere presente che il segnale di uscita diminuisce significativamente a bassi giri/min. Se la macchina funziona al di sotto di 100 giri/min, i pickup magnetici passivi standard potrebbero non generare un'ampiezza sufficiente a superare la soglia, causando indicazioni di "Guasto Keyphasor". In questi casi, utilizzare sensori di prossimità attivi, che mantengono uscite a tensione costante fino a velocità zero.

Suggerimenti per la messa in servizio e il cablaggio

Per prevenire le interferenze elettromagnetiche (EMI) causate dai cavi di potenza adiacenti e dagli azionamenti a frequenza variabile (VFD), assicurarsi che il cablaggio Keyphasor sia instradato tramite linee dedicate a doppino intrecciato schermato (STP). La schermatura deve essere messa a terra esclusivamente sul morsetto di massa dello chassis 3500 della scheda I/O; la schermatura lato sensore deve essere lasciata flottante e isolata per eliminare i loop di massa parassiti.

Linee guida per l'installazione

AVVERTENZA CRITICA

Prima di rimuovere o installare qualsiasi modulo 3500/25, assicurarsi che il rack sia in uno stato bypassato o sicuro. Un hot-swap improprio nei rack di protezione attivi può attivare falsi segnali di arresto della macchina. Verificare l'isolamento del cablaggio di campo per evitare cortocircuiti accidentali delle linee di alimentazione del trasduttore a -24 VDC verso la massa dello chassis.

1

Ispezionare il backplane del modulo e i pin dorati del connettore per verificare l'assenza di detriti o disallineamenti prima dell'inserimento.

2

Allineare la scheda del modulo a mezza altezza alle guide superiori o inferiori nella posizione dello slot selezionato.

3

Far scorrere il modulo delicatamente ma con decisione, diritto all'indietro nel rack, finché le linguette dell'estrattore non si bloccano correttamente.

4

Serrare le viti di montaggio del pannello frontale per garantire una corretta messa a terra dello chassis e un adeguato contatto termico.

5

Caricare e verificare i parametri di configurazione tramite il software Bently Nevada 3500 Rack Configuration.

FAQ

Qual è la differenza fondamentale tra il Keyphasor 3500/25 standard e quello Enhanced?

La versione Enhanced offre una configurazione avanzata dell'isteresi dinamica e accetta segnali di velocità ad alta frequenza con una risoluzione migliorata; richiede la versione 3.3 o successiva del software di configurazione del rack.

Come si configura il tipo di sensore per i canali del modulo?

La selezione del sensore (pickup magnetico o proximitor) viene effettuata interamente tramite il software 3500 Rack Configuration, che regola di conseguenza i circuiti di condizionamento del segnale e le tensioni di alimentazione del trasduttore.

Questo modello richiede blocchi di terminazione esterni?

No. Il suffisso -01-01 indica un modulo I/O configurato con terminazioni interne, che consente di collegare il cablaggio di campo direttamente alla morsettiera del modulo.

Cosa succede se un segnale Keyphasor si interrompe durante il funzionamento della macchina?

Il sistema 3500 segnala uno stato di guasto del Keyphasor e i moduli diagnostici che dipendono da esso smettono di visualizzare i dati di fase, ma continuano a fornire la protezione di base dall'ampiezza delle vibrazioni.
