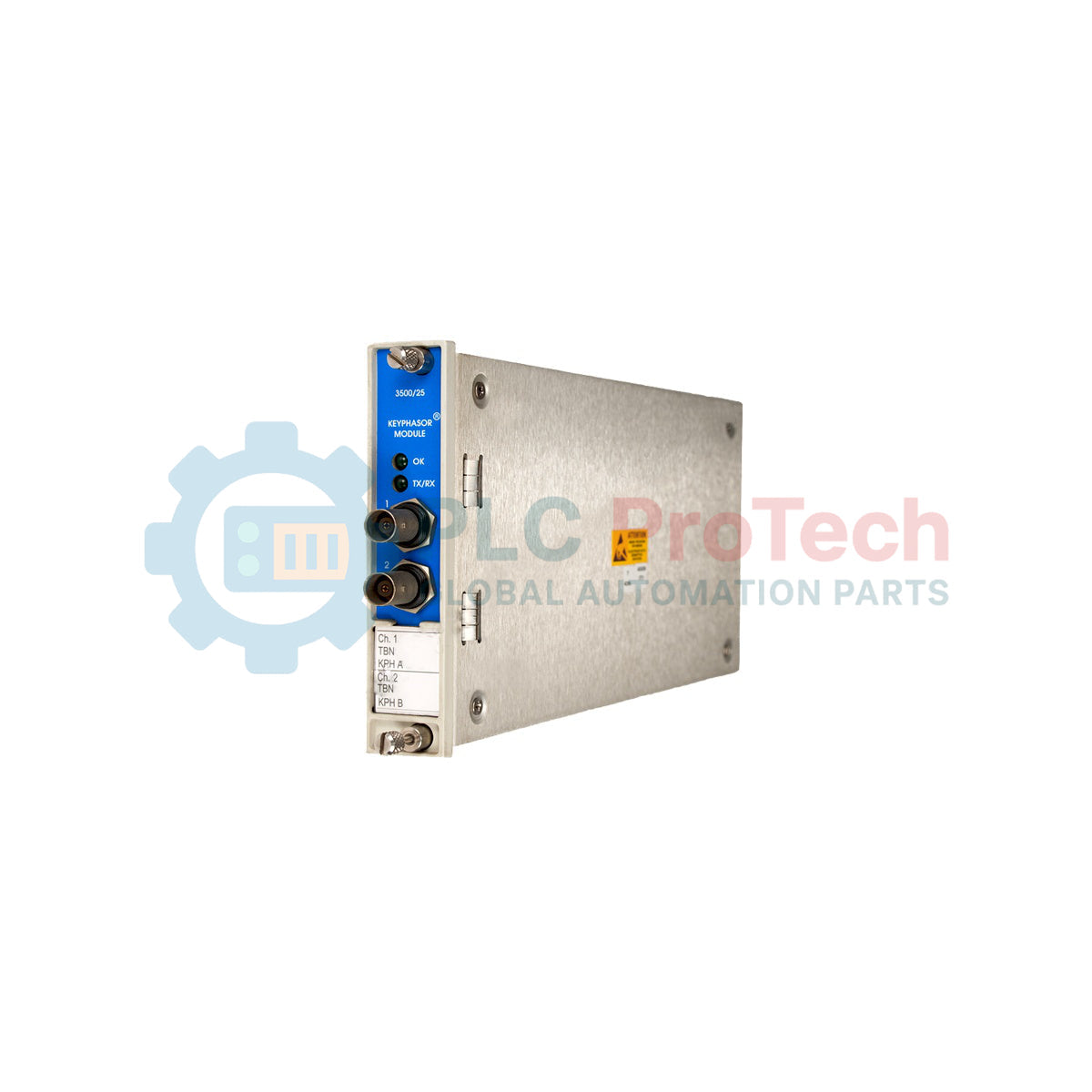

Bently Nevada 3500/25-01-02-CN 3500 Serie Modulo Keyphasor avanzato

Descrizione

Elaborando i segnali di riferimento della fase e della velocità per i sistemi diagnostici dei macchinari, Bently Nevada 3500/25-01-02-CN funge da modulo di alta precisione a mezza altezza all'interno della piattaforma di monitoraggio 3500. Questo componente del sistema condiziona gli impulsi provenienti da sonde di prossimità o pickup magnetici per determinare la velocità di rotazione e gli angoli di fase una volta per giro, fornendo dati di riferimento essenziali direttamente al backplane per l'analisi transitoria e a regime dei macchinari. Configurata come scheda singola a mezza altezza con supporto per due canali e abbinata a un modulo I/O con terminazioni esterne, questa unità si integra perfettamente con gli standard regionali locali tramite il percorso di approvazione CN specifico per il Paese.

Caratteristiche

• Fornisce misurazioni ad alta precisione del riferimento di fase una volta per giro e della velocità di rotazione.
• Supporta sia pickup magnetici sia trasduttori con sonde di prossimità.
• Configurazione ottimizzata con scheda singola a mezza altezza per risparmiare spazio negli slot del rack.
• Interfaccia di terminazione esterna per una gestione versatile e remota del cablaggio.
• Si integra perfettamente con il Transient Data Manager (TDM) 3500 e le schede di monitoraggio Keyphasor.
• Efficace immunità ai disturbi e progettazione del circuito di condizionamento del segnale.

Applicazioni

• Monitoraggio della velocità del rotore e dell'angolo di fase di turbine a vapore e turbine a gas.
• Profilazione dei transitori di avviamento e arresto di turbocompressori ed espansori.
• Sistemi di allineamento dell'albero e visualizzazione delle orbite dei generatori idroelettrici.
• Monitoraggio dello stato e analisi vettoriale dei macchinari rotanti dell'impianto ausiliario.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il modulo Keyphasor avanzato sostituisce le precedenti unità Keyphasor legacy nei rack 3500 standard. È fondamentale notare che, sebbene questa scheda avanzata sia compatibile con i backplane standard, gli abbinamenti delle schede ad altezza dimezzata devono corrispondere. Non è possibile abbinare un modulo precedente non avanzato nello stesso slot verticale di un modulo avanzato.

Problemi applicativi e note ingegneristiche

Quando si utilizza l'opzione 02 (terminazioni esterne), assicurarsi che la lunghezza del cavo tra il blocco di terminazione esterno e il modulo I/O posteriore non superi i margini di immunità al rumore specificati. I campi elettromagnetici ambientali ad alta frequenza provenienti da azionamenti a velocità variabile (VSD) vicini possono introdurre rumore nel segnale, causando doppi trigger falsi una volta per giro oppure impulsi mancanti.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio del rack, configurare i parametri di tensione di soglia e isteresi nel 3500 Rack Configuration Software in modo che corrispondano alla polarizzazione specifica del trasduttore. Per un Proximitor standard da 8mm, impostare una soglia di attivazione che si trovi esattamente al centro dell'escursione di tensione della tacca o della sporgenza fisica, per evitare perdite di segnale durante l'espansione termica dell'albero.
