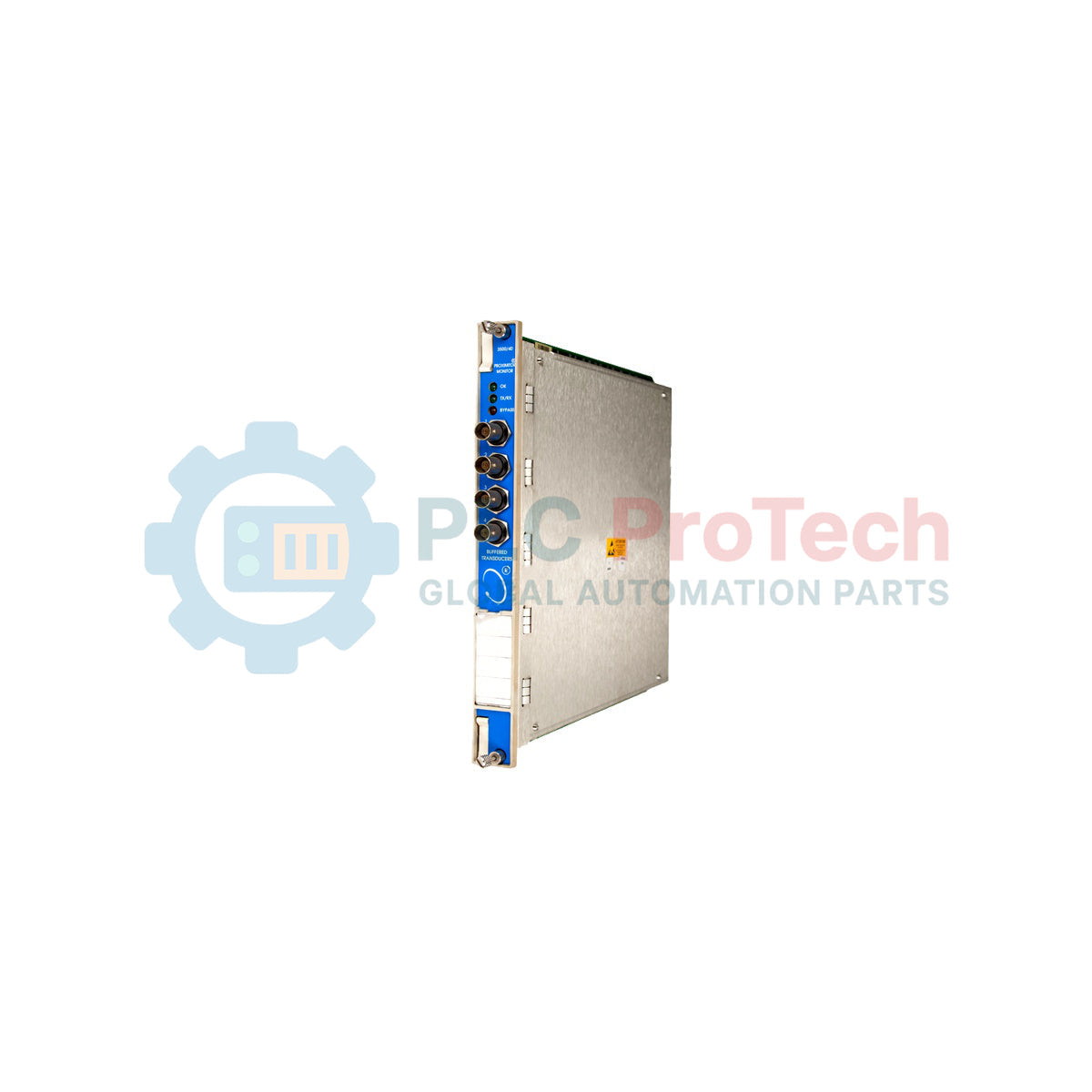

Bently Nevada 3500/40-03-00 Monitor Proximitor della serie 3500

Descrizione

Fornendo quattro canali per il monitoraggio continuo delle vibrazioni radiali, della posizione assiale o dell'eccentricità, il Bently Nevada 3500/40-03-00 rappresenta uno strumento di protezione fondamentale nell'architettura di protezione delle macchine della serie 3500. Questa configurazione specifica del modello integra il modulo I/O Proximitor con barriere e connessioni interne (opzione 03), consentendo al monitor di interfacciarsi direttamente con trasduttori di prossimità posizionati in ambienti pericolosi senza richiedere isolatori galvanici o barriere di sicurezza esterni. Integrando internamente queste interfacce di sicurezza, il sistema riduce la complessità del cablaggio dei circuiti, minimizza l'ingombro nel pannello ed elimina potenziali punti di guasto nel circuito di strumentazione. Il monitor confronta continuamente i valori dei segnali elaborati con i setpoint di allarme configurati dall'utente, attivando azioni di controllo dirette per proteggere turbomacchine, compressori e apparecchiature rotanti di alto valore.

Caratteristiche principali

• Elaborazione a quattro canali: Supporta la configurazione indipendente da uno a quattro ingressi di segnale dei trasduttori di prossimità per il monitoraggio simultaneo delle vibrazioni e della posizione.
• Barriere di sicurezza intrinseca integrate: Le barriere di sicurezza integrate (opzione 03) consentono di collegare direttamente i cavi provenienti dall'area non pericolosa ai trasduttori installati in zone classificate pericolose.
• Connessioni interne: Elimina la necessità di morsettiere esterne, semplificando il collegamento dei cavi direttamente sul retro del rack 3500.
• Condizionamento flessibile del segnale: Elabora digitalmente le variabili statiche e dinamiche provenienti da trasduttori di prossimità standard per valutare la posizione dell'albero, l'ampiezza delle vibrazioni dinamiche e l'eccentricità meccanica.
• Verifica dello stato del sistema: I LED diagnostici in tempo reale (OK, TX/RX e Bypass) forniscono una verifica immediata dello stato del modulo, dell'attività di comunicazione e dello stato di bypass del canale.

Applicazioni

• Posizione dell'albero e vibrazioni delle turbomacchine: Monitoraggio in tempo reale delle vibrazioni radiali di turbine a vapore, turbine a gas e generatori per impieghi gravosi.
• Protezione dallo spostamento assiale: Rilevamento assiale dello spostamento del rotore per prevenire il contatto catastrofico tra gli elementi del rotore e dello statore.
• Compressori alternativi e centrifughi: verifica delle vibrazioni della guida della testa a croce, della caduta dell'asta e del runout dinamico dell'albero principale.
• Protezione dei macchinari in aree pericolose: monitoraggio diretto di apparecchiature situate in atmosfere esplosive o in ambienti di Classe I, Div. 1/Zona 0.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Il funzionamento della piattaforma 3500/40M con barriere intrinseche interne richiede una rigorosa disciplina nella disposizione. Il vantaggio principale dell'opzione 03 con barriera interna è il contenimento dei guasti energetici per proteggere gli elementi di campo, ma tale contenimento dipende da un collegamento diretto e a bassa impedenza alla terra principale del sistema 3500. L'esperienza sul campo indica che l'integrità della barriera interna del sistema 3500 è compromessa se la messa a terra del rack non è collegata saldamente a una terra strumentale di alta qualità.

Modelli alternativi e compatibilità

• Opzioni standard e barriere: non confondere il modello 3500/40-03-00 (con barriere interne) con il modello 3500/40-01-00 (I/O standard con terminazioni esterne) o con il modello 3500/40-02-00 (terminazioni interne senza barriere). Il collegamento misto di linee di campo standard e linee con barriera sullo stesso morsetto non è consentito dalle normative per le aree pericolose.
• Dipendenza dal firmware: assicurarsi che il software di configurazione del sistema 3500 sia aggiornato a una revisione uguale o superiore a quella del firmware del modulo, per evitare errori di configurazione e gli eventi di sistema "Errore di comunicazione del modulo".

Problemi dell'applicazione e note ingegneristiche

• Considerazioni termiche: Quando si utilizzano moduli I/O con barriera interna, il limite operativo scende a 65 degC (rispetto al limite standard di 70 degC dei moduli senza barriera). È necessaria un'adeguata distribuzione del flusso d'aria delle ventole del rack quando più unità 3500/40 con barriere interne sono montate una accanto all'altra.
• Caduta di impedenza interna: I progettisti del sistema devono tenere conto della resistenza serie intrinseca della barriera (interna all'Opzione 03) nel calcolo dei limiti complessivi di resistenza del loop e delle lunghezze massime dei cavi di campo, per evitare l'attenuazione del segnale o la riduzione dell'alimentazione dei trasduttori.

Suggerimenti per la messa in servizio e il cablaggio

• Messa a terra delle schermature: La schermatura dei segnali dinamici deve essere terminata sui terminali di schermatura designati del blocco di terminazione interno. Non mettere a terra due volte i cavi di campo nella scatola di giunzione della macchina, per evitare interferenze dovute a loop di massa sui sensibili segnali dinamici di vibrazione.
• Fissaggio dei terminali: Assicurarsi che le viti dei morsetti siano serrate secondo le specifiche di coppia del produttore. I collegamenti allentati sulle linee dei trasduttori ad alta impedenza sono una causa frequente delle indicazioni intermittenti di canale non valido (guasto OK).
