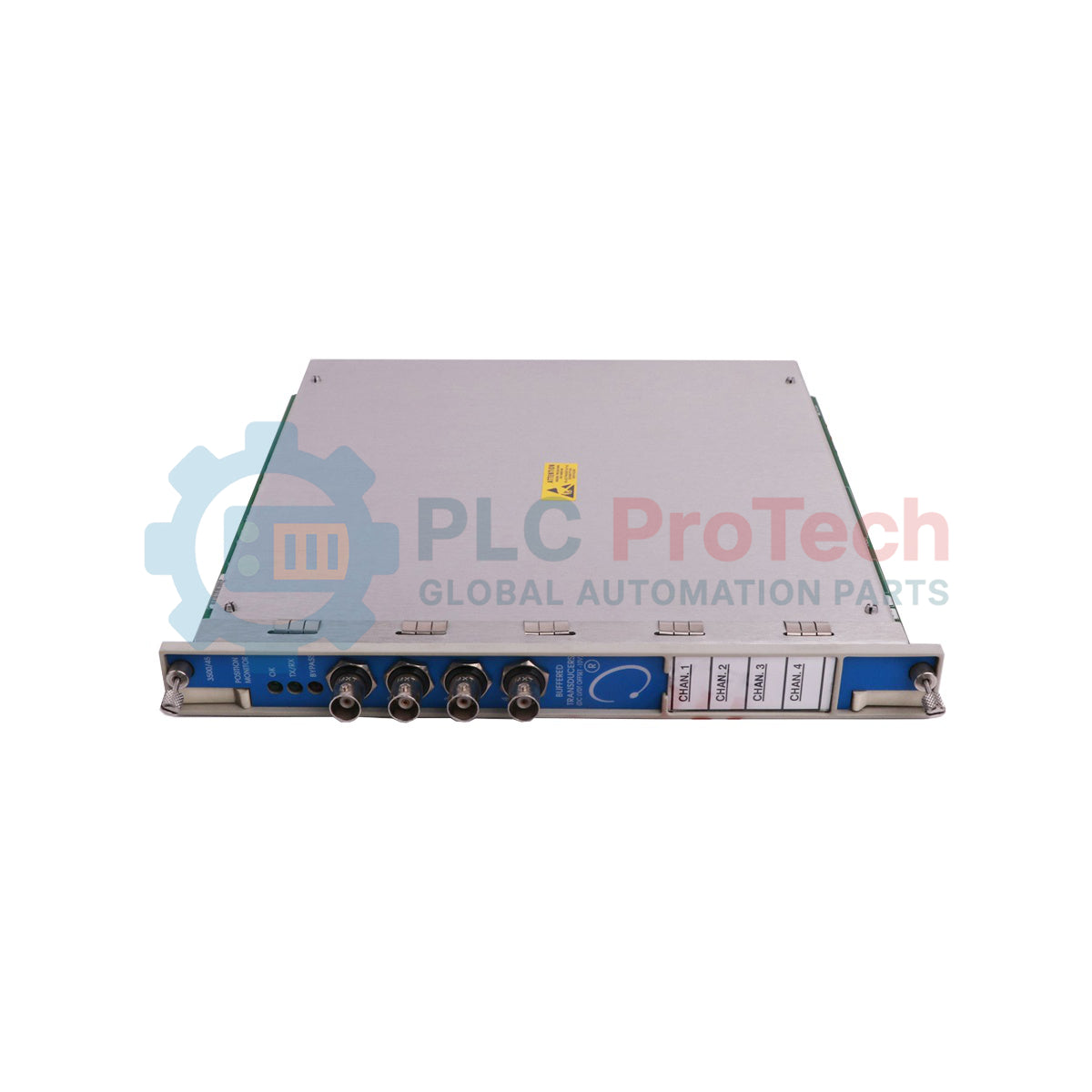

Bently Nevada 3500/45-01-00 Monitor di posizione della serie 3500

Descrizione

Accettando input da vari trasduttori di prossimità, rotativi e di spostamento lineare, il Bently Nevada 3500/45-01-00 funziona come monitor di posizione a 4 canali altamente affidabile nell'architettura di protezione delle macchine della Serie 3500. Questo modello specifico presenta la configurazione del modulo I/O 01, che integra terminazioni interne progettate specificamente per interfacciarsi direttamente con sensori Proximitor, trasduttori potenziometrici rotativi (RPT) e trasformatori differenziali variabili lineari CC (DC LVDT) senza richiedere morsettiere esterne. Elabora i segnali di spostamento fisico per valutare continuamente lo stato dell'apparecchiatura, confrontando i valori misurati con i setpoint di allarme configurati dall'utente per comandare sistemi automatici di arresto delle macchine e prevenire guasti catastrofici.

Caratteristiche principali

• Monitoraggio a quattro canali: elabora simultaneamente fino a quattro segnali indipendenti del trasmettitore per il monitoraggio della posizione in più punti.
• Scheda di terminazione interna: l'opzione -01 fornisce punti di terminazione del cablaggio integrati, riducendo l'ingombro dell'armadio e la manodopera di installazione.
• Compatibilità versatile con i sensori: integrazione diretta con sonde di prossimità standard, sensori di posizione lineare (LVDT) e potenziometri rotativi.
• Protezione integrata delle macchine: confronta continuamente le letture attive con i limiti di Avviso e Pericolo per attivare le uscite a relè.
• Autodiagnostica completa: monitoraggio costante dell'integrità del circuito del trasduttore, dello stato dell'alimentazione e dei guasti hardware interni.

Applicazioni industriali

• Monitoraggio della posizione delle valvole di controllo e dei regolatori delle turbine a vapore.
• Monitoraggio dell'espansione termica della carcassa delle turbine a gas.
• Monitoraggio dello spostamento assiale del collare di spinta di generatori idroelettrici.
• Protezione dalla posizione assiale dell'albero di compressori e pompe industriali pesanti.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il 3500/45-01-00 è codificato hardware per le terminazioni interne. Se l'installazione utilizza morsettiere di terminazione esterne o strutture di terminazione esterne collegate a bus, è necessario procurarsi la versione 3500/45-02-XX. Quando si sostituiscono le schede all'interno di un rack 3500 attivo, assicurarsi che il firmware del backplane sia aggiornato per supportare le variazioni di versione, poiché le revisioni meno recenti del backplane potrebbero richiedere un aggiornamento della mappatura dei canali tramite software, utilizzando il 3500 Rack Configuration Software.

Problemi applicativi e note ingegneristiche

Un punto di guasto comune nelle integrazioni LVDT in corrente continua è il sovraccarico dell'alimentazione del sensore. Sebbene il modulo I/O di terminazione interna -01 fornisca una tensione di eccitazione CC, l'assorbimento cumulativo di quattro LVDT attivi ad alta potenza può sovraccaricare i regolatori di alimentazione integrati nel modulo. Se si utilizzano cavi di campo lunghi o sensori ad alta corrente, misurare attentamente l'impedenza del circuito per prevenire sollecitazioni termiche sulla scheda I/O, che generalmente causano guasti diagnostici intermittenti del canale "Non OK".

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che tutte le schermature dei sensori siano collegate esclusivamente al terminale di terra dello strumento designato sul modulo I/O 3500/45. Non collegare a terra la schermatura all'estremità del sensore, poiché ciò crea un anello di massa in grado di indurre rumore sul segnale di spostamento ad alta impedenza. Durante la calibrazione di zero e span per RPT o LVDT, verificare che il collegamento meccanico sia completamente accoppiato all'elemento della macchina prima di eseguire la procedura guidata di configurazione, per evitare il clipping delle soglie del segnale alto o basso.
