Descrizione

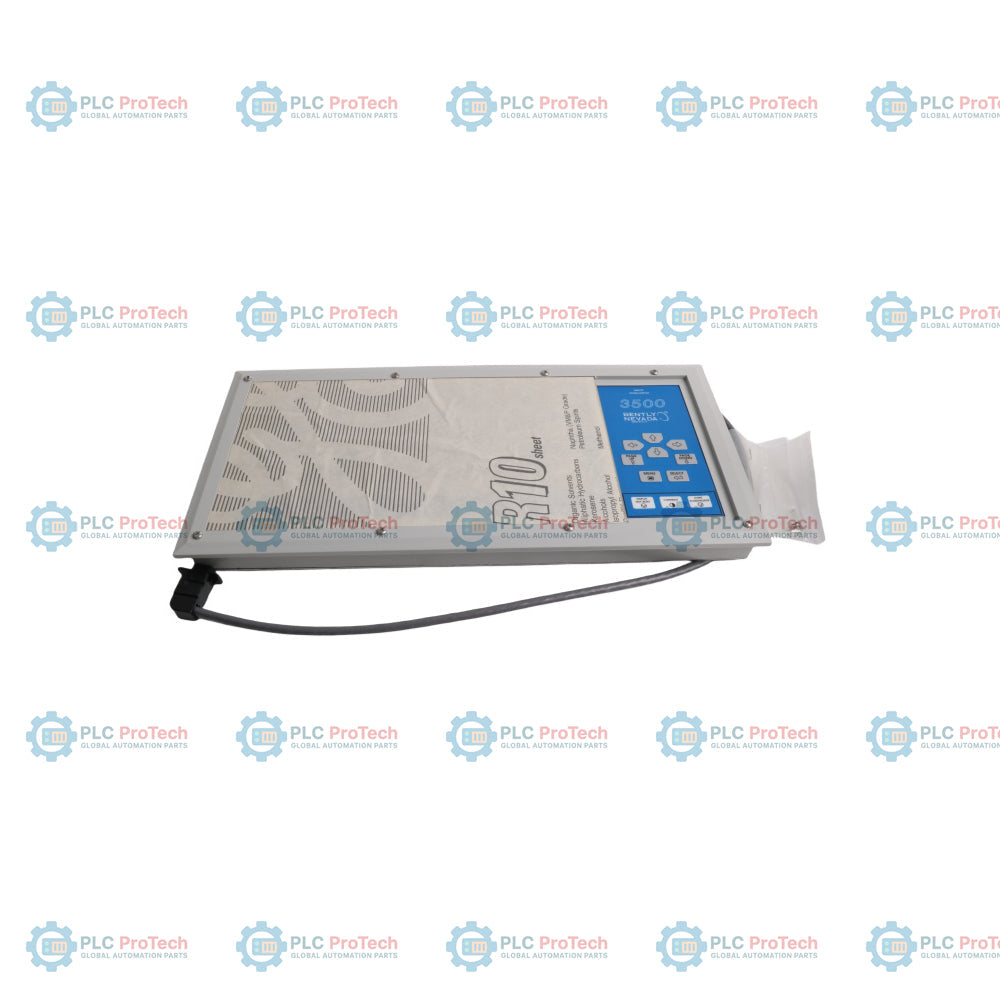

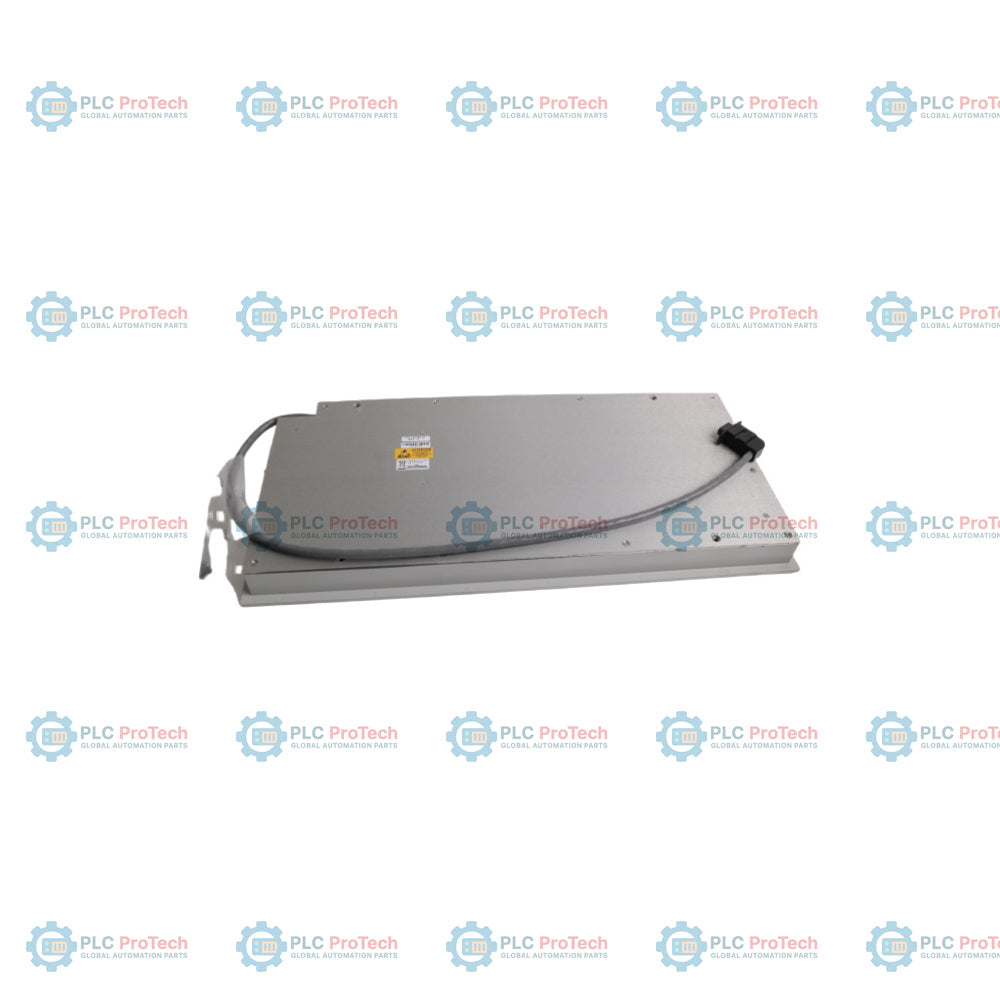

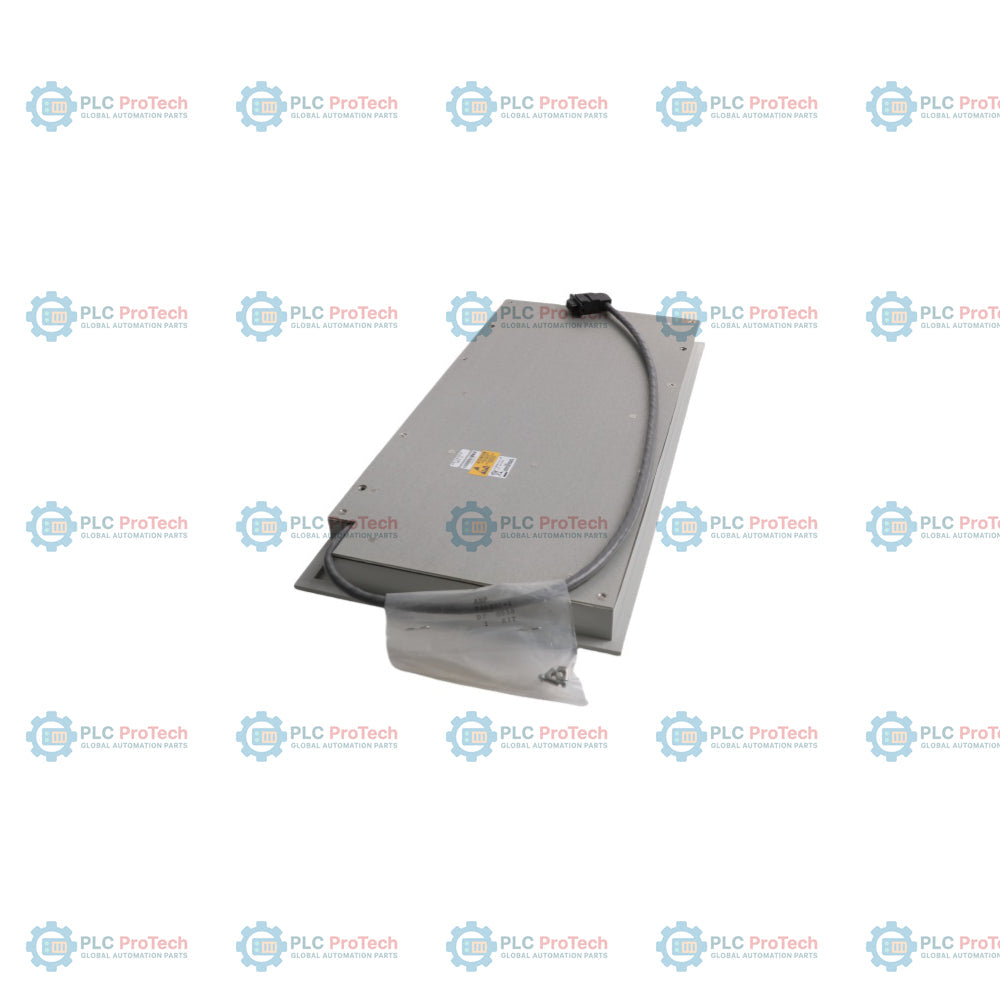

Il 3500/93 Il sistema di visualizzazione viene utilizzato per la visualizzazione locale dei dati di monitoraggio del rack all'interno del Bently Nevada 3500 Machinery Protection System. Il 135785-01 L'unità di visualizzazione fornisce un'interfaccia LCD per visualizzare le misurazioni dei canali, le condizioni di allarme, le informazioni sullo stato del rack e altre variabili monitorate dai moduli installati.

Il gruppo display funziona insieme a un modulo di interfaccia del display e a un modulo I/O di interfaccia del display. I comandi del tastierino a membrana sul pannello frontale consentono agli operatori di navigare direttamente dal pannello del display tra i dati dei canali, gli eventi di allarme e le condizioni operative del rack.

Un singolo rack 3500 può supportare fino a due unità di visualizzazione per una maggiore visibilità del monitoraggio negli armadi di protezione dei macchinari o nelle postazioni remote degli operatori. Il display può essere montato direttamente sul pannello frontale del rack oppure installato da remoto in un involucro separato, a seconda dei requisiti di configurazione del sistema.

I LED del pannello frontale forniscono indicazioni visive dello stato dei canali, delle condizioni del rack e degli stati di allarme attivi durante le attività di funzionamento e manutenzione.

Caratteristiche

• Consolida e visualizza in tempo reale i dati dei parametri dei macchinari raccolti da tutti i canali attivi del rack.
• Il pannello di controllo con tastierino integrato consente una navigazione fluida dell'operatore e il controllo dell'interfaccia di visualizzazione localizzata.
• Il sistema LED integrato a più segmenti fornisce indicazioni chiare per lo stato dei canali, i nuovi eventi di allarme, lo stato dell'unità di visualizzazione e lo stato del rack.
• L'infrastruttura flessibile per il montaggio fisico si adatta a configurazioni diverse del sito (montaggio sul pannello frontale del sistema, montaggio su rack, montaggio su pannello e montaggio indipendente).
• Design robusto concepito per l'integrazione in ambienti industriali fisici altamente impegnativi.

Applicazioni

• Visualizzazione distribuita dello stato dei macchinari negli stabilimenti industriali di grandi dimensioni.
• Supervisione degli eventi di allarme critici e risoluzione dei problemi a livello di campo sui rack di monitoraggio 3500.
• Visualizzazione localizzata dei parametri per turbine a vapore o a gas per la generazione di energia e grandi compressori centrifughi.
• Integrazione del pannello di controllo per skid di macchinari marini, petrolchimici e per il settore petrolifero e del gas.

Informazioni sull'ordine

• 3500/93: sistema display del sistema
• 135785-01: ricambio dell'unità display 3500/93
• 137224-01: gruppo di montaggio del sistema
• 04344178: vite Phillips a testa bombata 10-32 x 0,37
• 04309007: vite Phillips a testa bombata 4-40 x 0,62

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Restrizioni degli slot: Quando si sceglie la configurazione di montaggio frontale del sistema, il modulo di interfaccia del display 3500/93 associato deve essere installato specificamente nello slot 15 del rack 3500.
• Verifica della compatibilità: Non tentare di utilizzare le opzioni di montaggio frontale del sistema 3500/93 con un mini-rack 3500/05 o 3500/05 A02, poiché queste configurazioni fisiche sono incompatibili.
• Assemblaggio dell'hardware: Montare l'unità display sul gruppo di montaggio del sistema (137224-01) utilizzando esattamente quattro viti Phillips a testa bombata 10-32 x 0,37.
• Collegamento del cavo: Fissare saldamente il cavo di interfaccia D-Sub principale al pannello posteriore del modulo di interfaccia del display prima di chiudere le strutture del telaio di montaggio.
• Fissaggio dello chassis: aprire i telai del gruppo di montaggio del sistema nei punti di articolazione e fissarli saldamente alle guide del rack utilizzando quattro viti Phillips a testa bombata 4-40 x 0.62.

Conformità e certificazioni

• CSA-NRTL/C Classe I, Divisione 2, Gruppi A, B, C, D (T4 a Tamb = 65 degC)
• Marchio CE

FAQ

Qual è la funzione del componente 135785-01 in una configurazione 3500/93?

È l'unità display esterna a fornire il display LCD fisico, i LED di stato e un'interfaccia con tastierino per il monitoraggio dei macchinari.

Quante unità display di sistema possono essere attive su un singolo rack 3500?

Un singolo sistema di monitoraggio 3500 può supportare una configurazione massima di due 3500 System Displays.

Quali tipi di LED di segnalazione visiva sono integrati nel pannello frontale?

Il frontalino include LED dedicati che indicano lo stato del canale, i nuovi eventi di allarme, lo stato dell'unità display e lo stato generale del rack.

Quali sono le principali configurazioni di montaggio per questa unità display?

L'unità può essere implementata nelle configurazioni System Face Mount, Rack Mount, Panel Mount o Independent Mount.

Esistono restrizioni relative allo slot per la scheda di interfaccia quando si utilizza un gruppo di montaggio frontale?

Sì, per una configurazione System Face Mount, il 3500/93 Display Interface Module deve essere installato nello slot 15 del rack.

Posso utilizzare la configurazione con montaggio frontale con un mini-rack Bently Nevada?

No, l'opzione 3500/93 System Face Mount è completamente incompatibile con i mini-rack 3500/05 e 3500/05 A02.

Quale kit di ferramenta è necessario per eseguire un tipico montaggio frontale del sistema?

Richiede un 137224-01 System Mount Assembly, quattro viti 10-32 x 0.37 e quattro viti 4-40 x 0.62.

Quale interfaccia del cavo gestisce il collegamento tra il display e il modulo di interfaccia?

Il collegamento viene stabilito tramite un cavo di connessione con interfaccia D-Sub dedicato.

Questo articolo include il modulo di interfaccia del display del backplane sottostante?

No, il codice componente 135785-01 si riferisce specificamente al ricambio Display Unit; le schede di interfaccia devono essere acquistate separatamente.

Quali parametri di umidità ambientale devono essere mantenuti durante il funzionamento attivo?

L'apparecchiatura deve funzionare entro un limite di umidità relativa fino al 95%, senza condensa.
