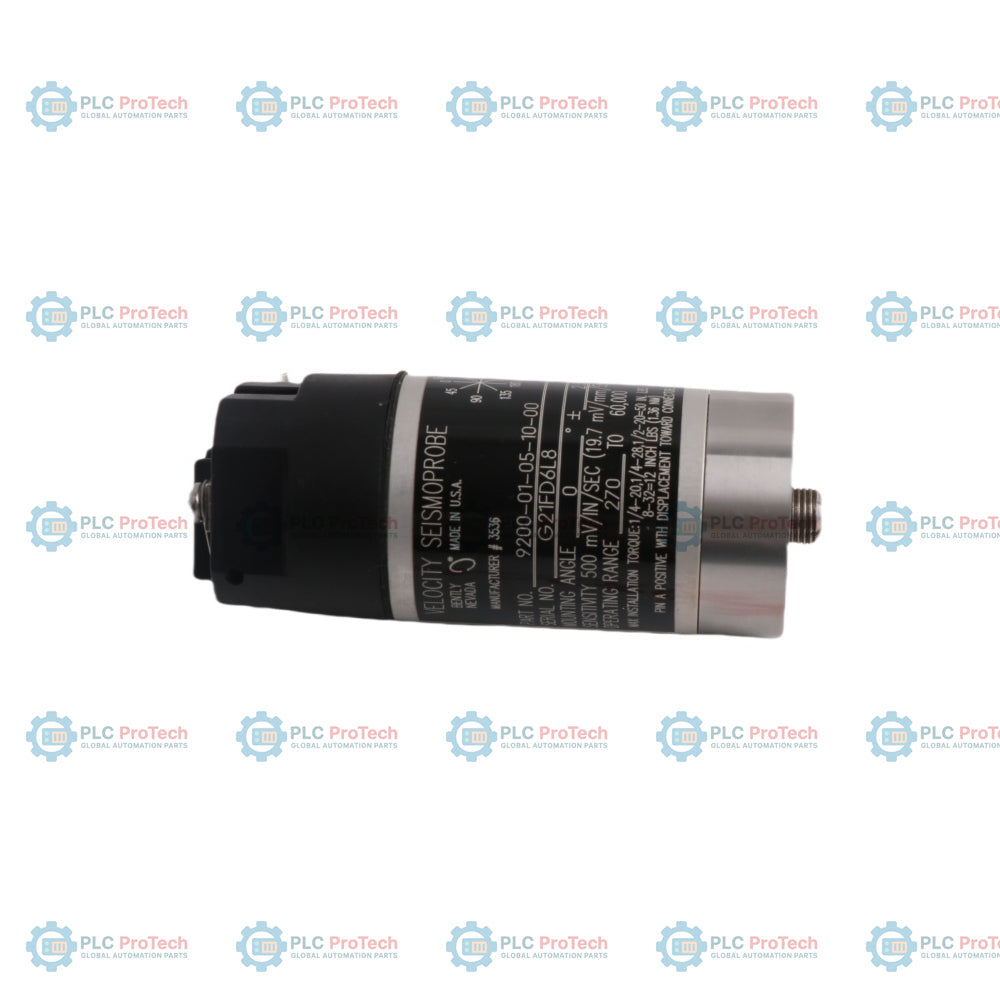

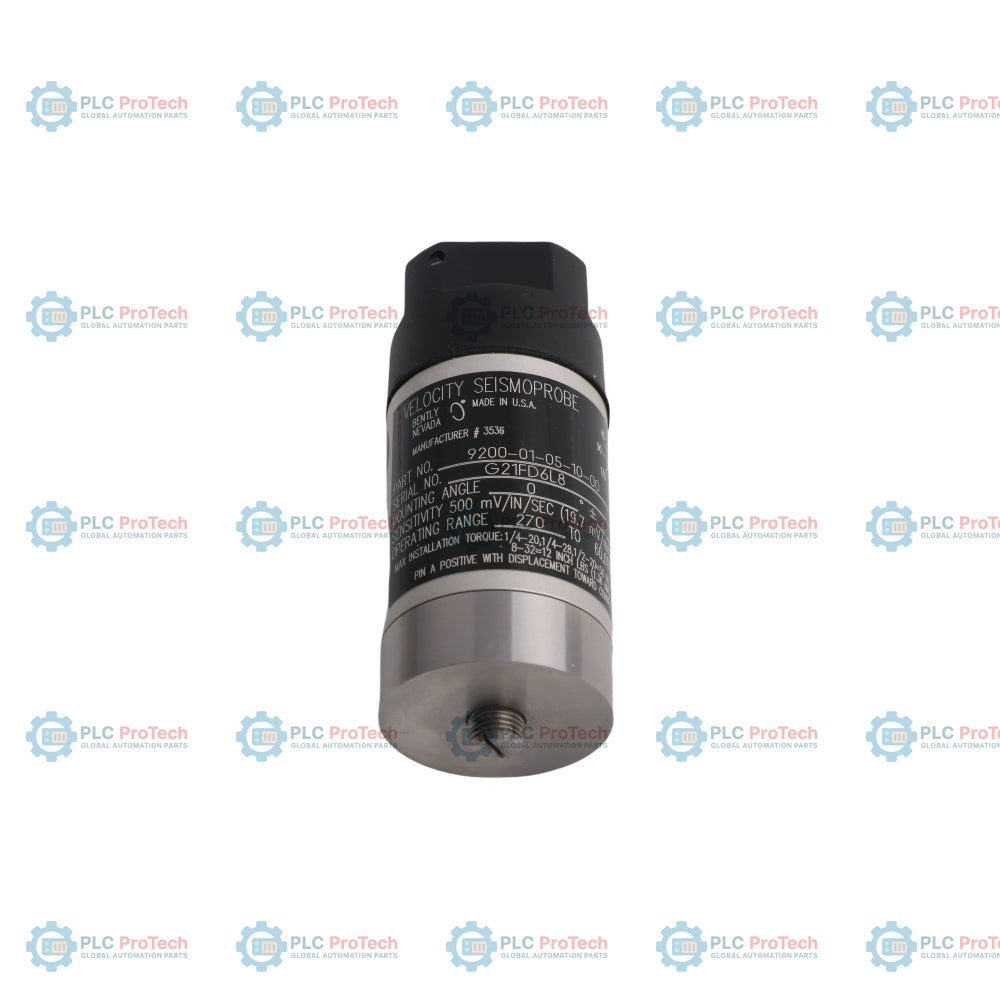

Bently Nevada 9200-01-05-10-00 Trasduttore di velocità sismico a due fili Seismoprobe

SKU 9200-01-05-10-00

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 9200-01-05-10-00

  • Country of origin:United States

  • Product Type: Trasduttori di velocità Seismoprobe

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 180 mm x 120 mm x 100 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Bently Nevada 9200-01-05-10-00 è un trasduttore a bobina mobile a due fili progettato per valutare le vibrazioni assolute degli alloggiamenti dei cuscinetti, delle carcasse o delle strutture rispetto allo spazio libero. Utilizzando la speciale tecnologia a bobina mobile elettrodinamica, l'uscita di questo sensore fornisce un segnale di tensione direttamente proporzionale alla velocità delle vibrazioni meccaniche della carcassa. Grazie alla sua architettura meccanica interna, presenta una minore sensibilità agli impatti strutturali localizzati o alle eccitazioni impulsive rispetto ai tradizionali sensori a stato solido, risultando quindi una scelta eccellente per la protezione continua di macchinari pesanti e le valutazioni diagnostiche sul campo. Essendo un dispositivo ad autogenerazione, funziona interamente senza circuiti di alimentazione a eccitazione esterna. Il codice di configurazione 9200-01-05-10-00 specifica un trasduttore ottimizzato per piani di montaggio orizzontali (0 ±2,5 gradi) con una frequenza operativa minima di 4,5 Hz, un connettore con morsettiera integrata montata superiormente e un prigioniero di montaggio filettato circolare M10X1.

Caratteristiche

  • Architettura a bobina mobile: offre un'elevata immunità ai transitori strutturali e agli impatti meccanici localizzati.
  • Funzionamento ad autogenerazione: elimina la necessità di un'alimentazione esterna, riducendo al minimo l'infrastruttura di cablaggio sul campo.
  • Ottimizzazione del piano orizzontale: preconfigurato per un allineamento di montaggio di 0 ±2,5 gradi, consentendo il monitoraggio a bassa frequenza fino a 4,5 Hz.
  • Morsettiera con montaggio superiore: dotata di un collegamento integrato della morsettiera in solfuro di polifenilene con contatti in rame nichelato, evitando la dipendenza da cavi proprietari.
  • Alloggiamento meccanico rinforzato: corpo del componente realizzato in alluminio anodizzato A204 con guarnizioni ambientali durevoli in neoprene.

Applicazioni

  • Monitoraggio continuo delle vibrazioni della carcassa su supporti industriali dei cuscinetti e alloggiamenti di macchinari rotanti.
  • Misurazioni della velocità assoluta su pompe di processo di medie dimensioni, ventilatori di raffreddamento e turbine a vapore obsolete.
  • Raccolta di dati sul campo, bilanciamento portatile dei macchinari e indagini diagnostiche ingegneristiche.
  • Valutazioni delle vibrazioni strutturali e monitoraggio dei disallineamenti delle apparecchiature rotanti dell'impianto ausiliario.

Informazioni per l'ordinazione

Codice opzione Significato della selezione Valore / Dettaglio tecnico
9200 Modello del trasduttore di base Trasduttore di velocità sismico a due fili Seismoprobe
01 Angolo di montaggio / Frequenza minima 0 ±2,5 gradi, 4,5 Hz (270 cpm)
05 Opzione connettore Morsettiera con montaggio superiore
10 Opzione base di montaggio Base circolare; prigioniero M10X1
00 Opzione di approvazione dell'agenzia Nessuna approvazione richiesta

Specifiche tecniche

Parametro Valore della specifica
Sensibilità 20 mV/mm/s (500 mV/in/s) ±5% con orientamento di calibrazione
Risposta in frequenza Da 4.5 Hz a 1000 Hz (da 270 a 60,000 cpm); +0, -3 dB tipico
Intervallo operativo dinamico Spostamento massimo picco-picco di 2.54 mm (0.100 in)
Intervallo di velocità Tolleranza di ±5% da 0.254 a 127 mm/s (0.01 a 5.0 in/s) a 100 Hz
Resistenza della bobina 1.25 kOhm ±5%
Induttanza della bobina bloccata 125 mH, valore tipico
Carico di prova per la calibrazione 10 kOhm tra il Terminale A e il Terminale B
Carico di prova per la calibrazione Variazione tipica di -0.02% per degC (-0.011% per degF)
Sensibilità trasversale Inferiore al 10% massimo dell'ampiezza dell'asse sensibile a 100 Hz
Resistenza agli urti Resiste a un'accelerazione massima di picco di 50 g lungo l'asse non sensibile
Intervallo di temperatura operativa -29 degC a +121 degC (-20 degF a +250 degF)
Intervallo di umidità relativa Fino al 95%, in ambienti senza condensa
Altitudine massima di utilizzo 2000 metri (6,561 piedi) sul livello del mare
Composizione dell'alloggiamento e della guarnizione Corpo in alluminio anodizzato A204; guarnizioni in neoprene
Coppia nominale di montaggio Carico massimo di 5.6 N-m (50 in-lb) sul prigioniero filettato della base
Dimensioni fisiche 102 mm di altezza totale, 41 mm di diametro esterno tipico
Produttore Bently Nevada (A Baker Hughes Company)
Paese di origine U.S.A.
Peso di spedizione (calcolato) 2.0 Kg
Dimensioni della confezione (calcolate) 180 mm x 120 mm x 100 mm

Collegamenti e interfacce

Designazione del terminale Funzione / assegnazione del circuito
Terminale A Uscita del segnale positivo (registra un valore positivo rispetto al Terminale B quando il movimento è diretto verso il connettore)
Terminale B Ritorno del segnale negativo / riferimento comune

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare e spegnere completamente tutti i circuiti di monitoraggio della macchina e i macchinari di controllo sul campo associati prima di eseguire qualsiasi installazione o sostituzione hardware. Lavorare su sistemi di campo attivi in aree pericolose può generare rischi elettrici, causare guasti ai circuiti di controllo o attivare sequenze di arresto imprevisto della macchina.

Gli ingegneri sul campo devono osservare rigorosamente la seguente sequenza tecnica durante l'installazione sul campo:

1
Assicurarsi che la superficie dell'involucro del macchinario interessata sia lavorata piana, perpendicolare all'asse di misura e priva di accumuli di vernice o strati di ossidazione.
2
Allineare il gruppo trasduttore entro i criteri di orientamento di montaggio orizzontale specificati di 0 ±2.5 gradi, per rispettare i limiti alle basse frequenze.
3
Utilizzare una chiave dinamometrica calibrata per serrare il prigioniero di montaggio integrato M10X1 della base esattamente a 5.6 N-m (50 in-lb); non superare questo limite.
4
Collegare le coppie intrecciate e schermate al Terminale A e al Terminale B sulla morsettiera di collegamento montata in alto, assicurando una corretta tenuta del conduit per mantenere l'integrità del circuito.

FAQ

Qual è il vantaggio strutturale della meccanica a bobina mobile in questo trasduttore?

Il meccanismo a bobina mobile utilizza un design con una bobina interna fisicamente sospesa attorno a un magnete permanente. Questa configurazione è intrinsecamente meno sensibile agli impatti meccanici localizzati e al rumore strutturale ad alta frequenza rispetto ai sensori a stato solido che si basano su accelerometri integrati.

Questo sensore di velocità richiede alimentazione esterna del circuito o una tensione di eccitazione?

No. Questo trasduttore di velocità funziona come un dispositivo elettrodinamico autogenerante. Il movimento fisico della bobina interna all'interno del campo magnetico genera la propria tensione di uscita, senza richiedere alcuna alimentazione di eccitazione esterna.

Quale parametro tecnico è definito dal codice opzione 01?

Il codice 01 stabilisce un orientamento dell'angolo di montaggio orizzontale calibrato a 0 ±2,5 gradi. Questo specifico vincolo architettonico consente al sensore di velocità di monitorare in modo affidabile vibrazioni a bassa frequenza fino a 4,5 Hz o 270 cpm.

Qual è la funzione del connettore del morsetto montato sulla parte superiore?

L'opzione con morsettiera 05 fornisce collegamenti diretti a morsetto a vite sulla parte superiore del corpo del sensore. Ciò consente al tecnico sul campo di utilizzare percorsi di cablaggio standard per strumenti, intrecciati e schermati, invece di dipendere da costosi cablaggi proprietari.
