Bently Nevada

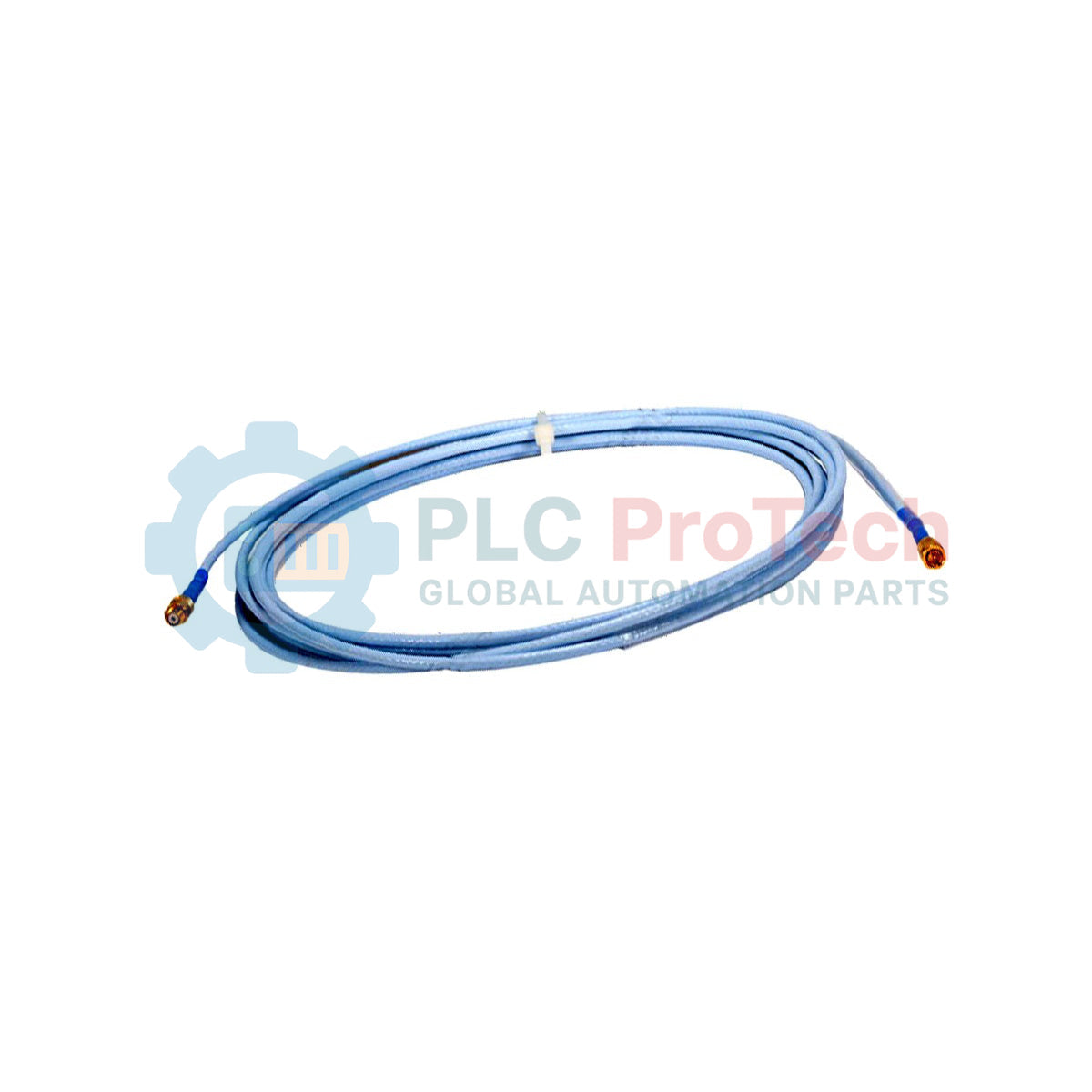

Bently Nevada 9571-02 cavo di interconnessione standard

SKU 9571-02

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 9571-02

  • Country of origin:United States

  • Product Type: Cavi di interconnessione standard

  • Payment: T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per garantire una trasmissione del segnale ad alta integrità nelle architetture critiche di protezione dei macchinari, il Bently Nevada 9571-02 facilita la connettività a basso rumore tra trasduttori industriali e sistemi di monitoraggio. Questo cavo per impieghi gravosi presenta una struttura a 2 conduttori intrecciati e schermati da 22 AWG che riduce attivamente le interferenze elettromagnetiche (EMI) e la diafonia in ambienti elettromagnetici difficili. Progettato con uno speciale connettore femmina a 2 prese resistente all'umidità a un'estremità e robusti capicorda all'altra, questo cavo da 2 piedi garantisce un'interfaccia elettrica e meccanica altamente sicura per i punti critici di monitoraggio delle vibrazioni. È realizzato specificamente per l'integrazione con rack di monitoraggio locali, con esclusione dell'uso con l'alloggiamento del trasduttore di velocità 21128.

Caratteristiche

  • Elevata reiezione del rumore: La configurazione a doppino intrecciato, abbinata a un filo di drenaggio della schermatura integrato, isola i delicati segnali dei trasduttori dalle interferenze EMI/RFI dell'impianto.
  • Terminazione robusta: Dotato di un connettore femmina sagomato a 2 prese, resistente all'umidità, per una tenuta affidabile sul lato del sensore.
  • Interfacciamento sicuro ai pannelli: Preterminato con capicorda di alta qualità per un'installazione diretta e affidabile su morsettiere e backplane dei monitor.
  • Meccanica di precisione: I conduttori da 22 AWG, dimensionati in modo ottimale, mantengono la continuità elettrica e la resistenza meccanica in presenza di vibrazioni strutturali.
  • Ottimizzazione per brevi distanze: Il design con lunghezza minima di 2 piedi previene l'eccesso di cavo, mantenendo gli armadi di controllo ordinati e privi di spire induttive.

Applicazioni

  • Circuiti dei sistemi di protezione dei macchinari (ad es. monitor Bently Nevada delle serie 3500 e 1900).
  • Collegamenti tra sonde di prossimità e sensori di vibrazione e scatole di giunzione.
  • Monitoraggio delle condizioni dei macchinari rotanti dell'impianto ausiliario.
  • Instradamento interno su brevi distanze all'interno dell'armadio e verso trasduttori strutturali locali.

Tabella delle specifiche tecniche

Parametro Valore della specifica
Produttore Bently Nevada
Numero di parte / SKU 9571-02
Tipo di cavo Cavo di interconnessione standard (a 2 conduttori intrecciati e schermato)
Sezione del conduttore 22 AWG
Lunghezza del cavo 2 piedi (0,6 metri)
Estremità A del connettore Connettore femmina a 2 prese resistente all'umidità
Estremità B del connettore Capicorda
Paese di origine Stati Uniti (USA)
Peso fisico netto 0,11 kg (0,24 lb) (calcolato)
Peso di spedizione (calcolato) 2,0 kg (imballaggio e bobina protettiva inclusi)

Collegamenti e interfacce

Pin del connettore / Terminale Funzione / Assegnazione del segnale
Pin A del connettore Segnale alto / Segnale dinamico (+)
Pin B del connettore Segnale comune / Ritorno (-)
Capicorda Punti di terminazione per i collegamenti alla morsettiera del pannello monitor
Schermo esterno / drenaggio Messa a terra dello schermo (DEVE terminare solo alla messa a terra comune del monitor)

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il cavo di interconnessione 9571-02 è ottimizzato per le configurazioni standard dei monitor industriali. È fondamentale notare che questo cavo standard specifico non è compatibile con l'alloggiamento del trasduttore di velocità Bently Nevada 21128 a causa dei giochi di diametro e dei vincoli di connessione fisica. Se il vostro impianto utilizza l'alloggiamento 21128, è necessario procurarsi un gruppo cavo specializzato resistente agli spruzzi o armato, progettato specificamente per il profilo di tale alloggiamento.

Problemi applicativi e note ingegneristiche

Poiché si tratta di una variante non armata, prestare attenzione durante l'instradamento. Evitare di instradare il 9571-02 direttamente in parallelo a linee di motori CA ad alta tensione o cavi di uscita di azionamenti a frequenza variabile (VFD). L'assenza di un'armatura meccanica significa che questo cavo deve essere sempre alloggiato in una canalina o in passerelle portacavi dedicate e collegate a terra quando viene instradato all'esterno di armadi per strumenti localizzati e chiusi, per prevenire cesoiamenti o schiacciamenti fisici.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire l'integrità della diagnostica delle vibrazioni ad alta frequenza, terminare sempre il filo di drenaggio dello schermo alla messa a terra del rack del monitor. Non collegare mai a terra lo schermo a entrambe le estremità; la doppia messa a terra crea anelli di terra che introducono rumore elettrico a 50/60 Hz nel percorso del segnale, causando potenziali interventi strumentali falsi o dati spettrali corrotti.

Linee guida per l'installazione

AVVERTENZA CRITICA: PERICOLO ELETTRICO

Prima di iniziare l'installazione o la terminazione del cavo 9571-02, assicurarsi che l'alimentazione del loop del pannello monitor corrispondente sia completamente disinserita. Verificare che non vi sia energia residua sulle morsettiere adiacenti. La mancata messa in sicurezza dei percorsi di alimentazione può causare cortocircuiti, danni all'elettronica delle schede di ingresso sensibili o lesioni al personale.

1 Instradare il cavo di interconnessione dal punto di montaggio del trasduttore all'armadio del monitor, assicurandosi che il raggio di curvatura non sia inferiore a 3 pollici (76 mm) per evitare sollecitazioni sui fili interni.
2 Allineare la codifica del connettore femmina a 2 prese con la spina del trasduttore. Inserire completamente e avvitare il collare di accoppiamento per comprimere la guarnizione resistente all'umidità. Serrare saldamente a mano.
3 Collegare i capicorda all'estremità opposta alla morsettiera a vite assegnata del rack del monitor. Assicurarsi che il filo di drenaggio dello schermo sia collegato correttamente al terminale di terra dello strumento e isolato per il resto della sua lunghezza.

FAQ

Il cavo Bently Nevada 9571-02 può essere utilizzato all'interno di un alloggiamento per trasduttore di velocità 21128?

No. Il cavo 9571-02 non è assolutamente destinato all'uso con l'alloggiamento per trasduttore di velocità 21128, a causa delle differenze di spazio e di progettazione meccanica.

Qual è la lunghezza fisica e la sezione di questo cavo di interconnessione?

Il cavo 9571-02 ha una lunghezza di 2 piedi (circa 0,6 metri) ed è dotato di due conduttori intrecciati e schermati da 22 AWG.

Come devo mettere a terra il filo di drenaggio della schermatura del cavo 9571-02?

Il filo di drenaggio della schermatura deve essere messo a terra solo all'estremità del rack di monitoraggio/strumentazione. Non metterlo a terra all'estremità del trasduttore, poiché ciò crea loop di massa che introducono rumore nel segnale.

Il connettore femmina del cavo 9571-02 è sigillato contro gli agenti atmosferici?

Sì, il connettore femmina a 2 prese è dotato di una guarnizione resistente all'umidità per impedire l'ingresso di fluidi nel punto di giunzione del trasduttore.
