Manufacturer: Bently Nevada
Product No.: 330906-02-12-10-12-00
Country of origin:United States
Product Type: Sonde di prossimità
Payment: T/T, Western Union
Weight: 320g
Dimensions: 25,0 cm x 20,0 cm x 5,0 cm (9,8 pollici x 7,9 pollici x 2,0 pollici)
Shipping port: Xiamen
Warranty: 12 months

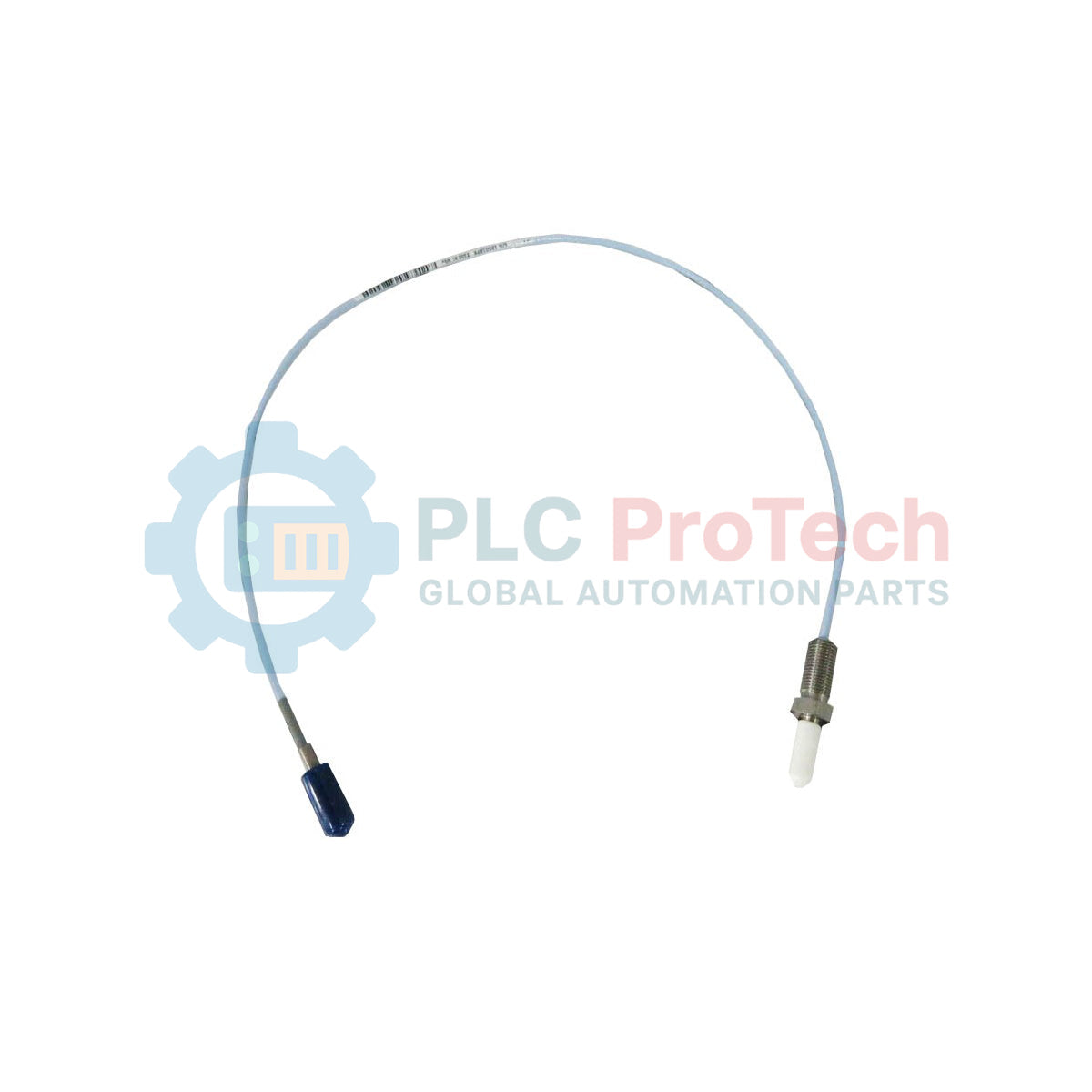

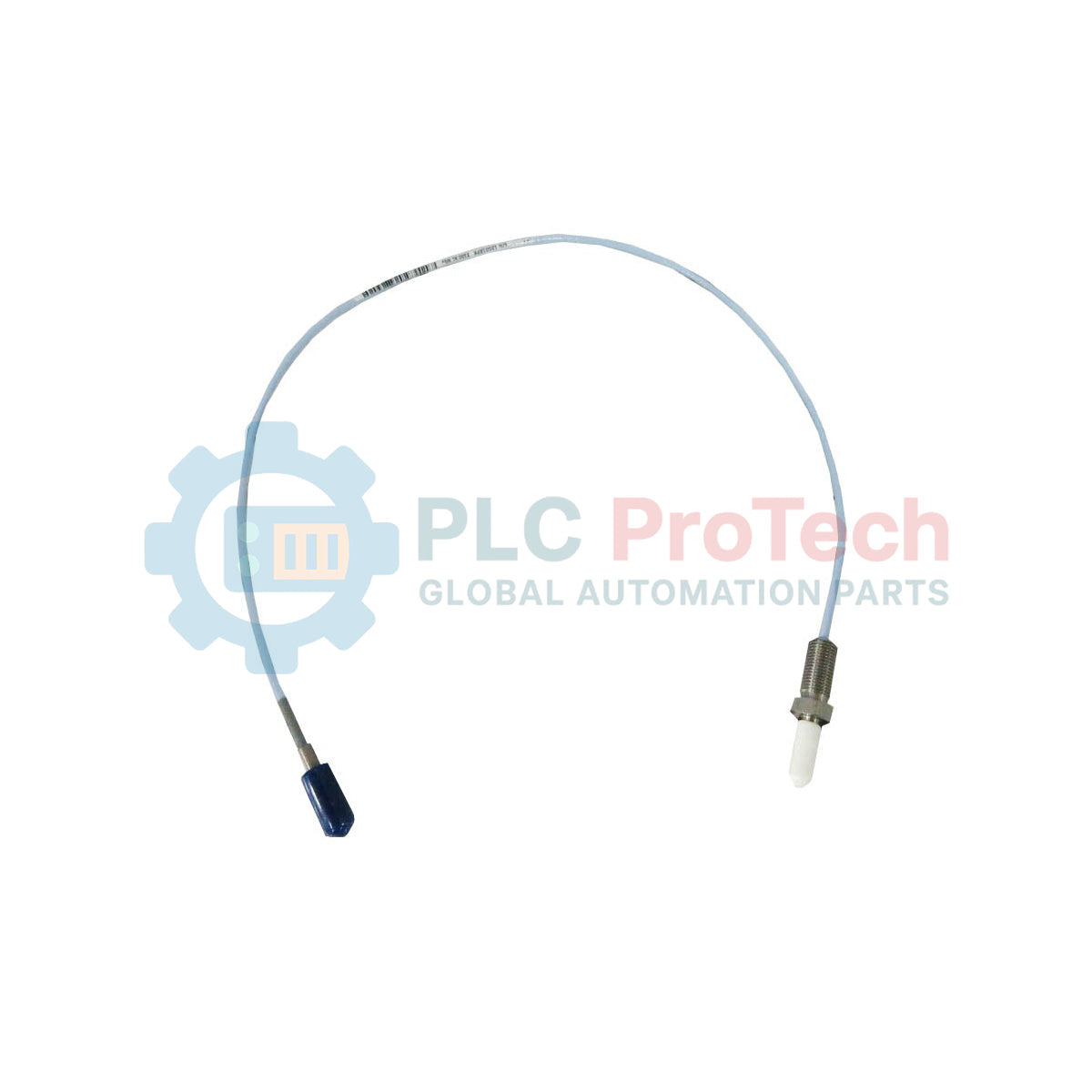

Le architetture di diagnostica delle macchine che richiedono misurazioni di prossimità ad alta precisione in spazi confinati integrano spesso la sonda trasduttrice Bently Nevada 330906-02-12-10-12-00. Progettata come componente chiave del sistema di trasduttore di prossimità 3300 NSv, questa sonda a montaggio inverso fornisce un monitoraggio affidabile della vibrazione e della posizione dell'albero su alberi di piccolo diametro o target con spazio di montaggio limitato. La configurazione a montaggio inverso consente l'inserimento e la regolazione agevoli dalla parte posteriore del manicotto di montaggio o dell'alloggiamento della macchina, proteggendo la punta del sensore durante le fasi critiche dell'installazione.
Questa sonda presenta una struttura con cavo FluidLoc che impedisce la migrazione dei fluidi di processo e un connettore coassiale ClickLoc ad alta integrità per una trasmissione robusta del segnale. Progettata per ambienti industriali difficili, funziona efficacemente su target con spazio laterale ridotto, dove le sonde di prossimità di dimensioni standard non riescono a rilevare con precisione i campi di correnti parassite.
| Parametro della specifica | Valore / Dettaglio della configurazione |
|---|---|
| Produttore | Bently Nevada |
| Serie del modello | Sistema di trasduttore di prossimità 3300 NSv |
| Numero di parte | 330906-02-12-10-12-00 |
| Dimensione della filettatura | 3/8-24 UNF |
| Opzione lunghezza non filettata (-02) | 0.2 pollici (5.1 mm) |
| Opzione lunghezza complessiva del corpo (-12) | 1.2 pollici (30.5 mm) |
| Opzione lunghezza totale (-10) | 1.0 metro (39 pollici) |
| Opzione connettore / cavo (-12) | Connettore coassiale miniaturizzato ClickLoc, cavo FluidLoc |
| Opzione di omologazione dell'ente (-00) | Non richiesto / Configurazione standard |
| Intervallo della temperatura di esercizio | -35 °C a +177 °C (-31 °F a +350 °F) |
| Diametro minimo del target | 5.1 mm (0.2 pollici) |
| Paese di origine | Stati Uniti |
| Peso di spedizione (calcolato) | 1.5 kg (3.3 libbre) |
| Dimensioni della confezione (calcolate) | 25.0 cm x 20.0 cm x 5.0 cm (9.8 pollici x 7.9 pollici x 2.0 pollici) |
La serie 3300 NSv opera a una frequenza superiore rispetto alle sonde standard Bently Nevada 3300 XL da 8 mm per adattarsi ad alberi più piccoli e collari stretti. In nessun caso utilizzare una sonda 3300 NSv con un cavo di prolunga standard 3300 XL o con un sensore Proximitor standard 3300 XL. Componenti di sistema non compatibili distorceranno la generazione del campo a correnti parassite RF, causando gravi errori di uscita, tensioni di gap CC piatte o falsi interventi del macchinario sul rack di monitoraggio.
Quando si utilizzano sonde con montaggio inverso, verificare la profondità della filettatura della porta di montaggio. Poiché queste sonde vengono avvitate dal retro della staffa o del manicotto di montaggio, un innesto insufficiente della filettatura può causare slittamenti rotazionali o oscillazioni in presenza di vibrazioni elevate. Assicurarsi che il raggio di curvatura del cavo non scenda al di sotto di 25.4 mm (1.0 inch); una curvatura oltre questo limite può compromettere la barriera FluidLoc e danneggiare la schermatura coassiale interna, inducendo rumore ad alta frequenza sul segnale dinamico.
Durante la messa in servizio sul campo, utilizzare un mandrino calibratore statico per stabilire il fattore di scala in base al materiale effettivo dell’albero del macchinario. Il sistema 3300 NSv presenta un fattore di scala nominale di 7.87 V/mm (200 mV/mil) su un intervallo lineare di 1.52 mm (60 mils) quando calibrato su acciaio AISI 4140. Prima del serraggio finale del controdado, verificare che il connettore coassiale miniaturizzato ClickLoc sia completamente pulito e asciutto; un microstrato di olio sul pin centrale può alterare l’impedenza del sistema e causare una deriva della calibrazione.
AVVERTENZA CRITICA:
Isolare e diseccitare tutti i canali di controllo e i rack di monitoraggio dei macchinari associati prima di iniziare l’inserimento fisico della sonda. Confermare l’assenza di tensione locale e assicurarsi che vengano seguiti i corretti protocolli di messa a terra personale per la scarica elettrostatica (ESD). Il contatto con circuiti sotto tensione o privi di messa a terra può degradare permanentemente la struttura interna della bobina della punta della sonda.
Ispezionare le filettature della porta di montaggio interna per verificare l’eventuale presenza di detriti, bave o ostruzioni fisiche. Assicurarsi che il profilo della filettatura corrisponda perfettamente alle specifiche 3/8-24 UNF.
Avvitare la sonda con montaggio inverso nel manicotto o nel gruppo della staffa dal retro, facendo attenzione a non attorcigliare o bloccare il cavo integrato durante la rotazione.
Con il sensore Proximitor attivo, monitorare la tensione di gap CC. Regolare la profondità fisica della sonda finché la tensione non raggiunge -10.0 VCC, corrispondente al punto centrale dell’intervallo lineare.
Serrare saldamente il controdado alla coppia di serraggio consigliata, assicurandosi che la posizione fisica della punta della sonda non cambi durante il bloccaggio.
Collegare il connettore coassiale miniaturizzato ClickLoc al cavo di prolunga, assicurandosi di percepire e udire uno scatto meccanico e fisico, quindi applicare una guaina protettiva isolante per proteggere dall’ingresso di fluidi.
