Bently Nevada

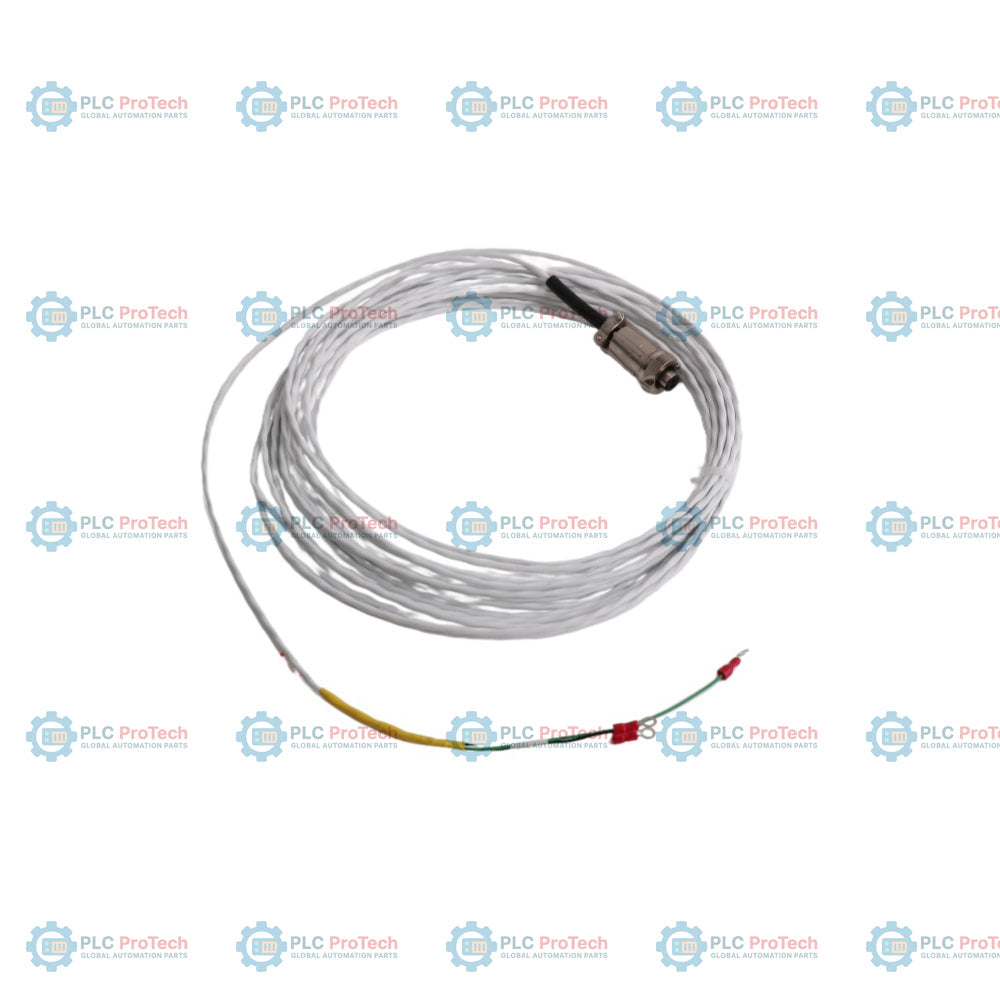

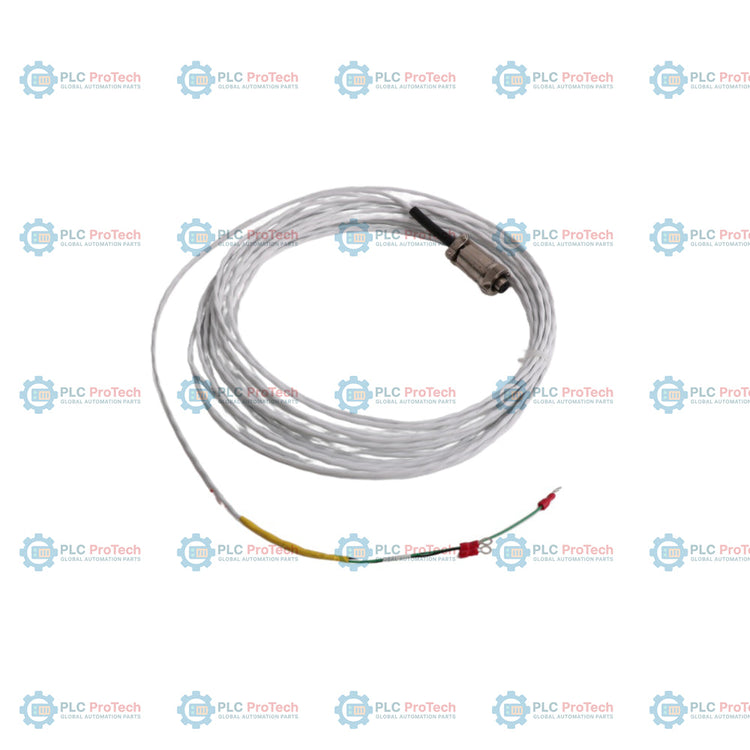

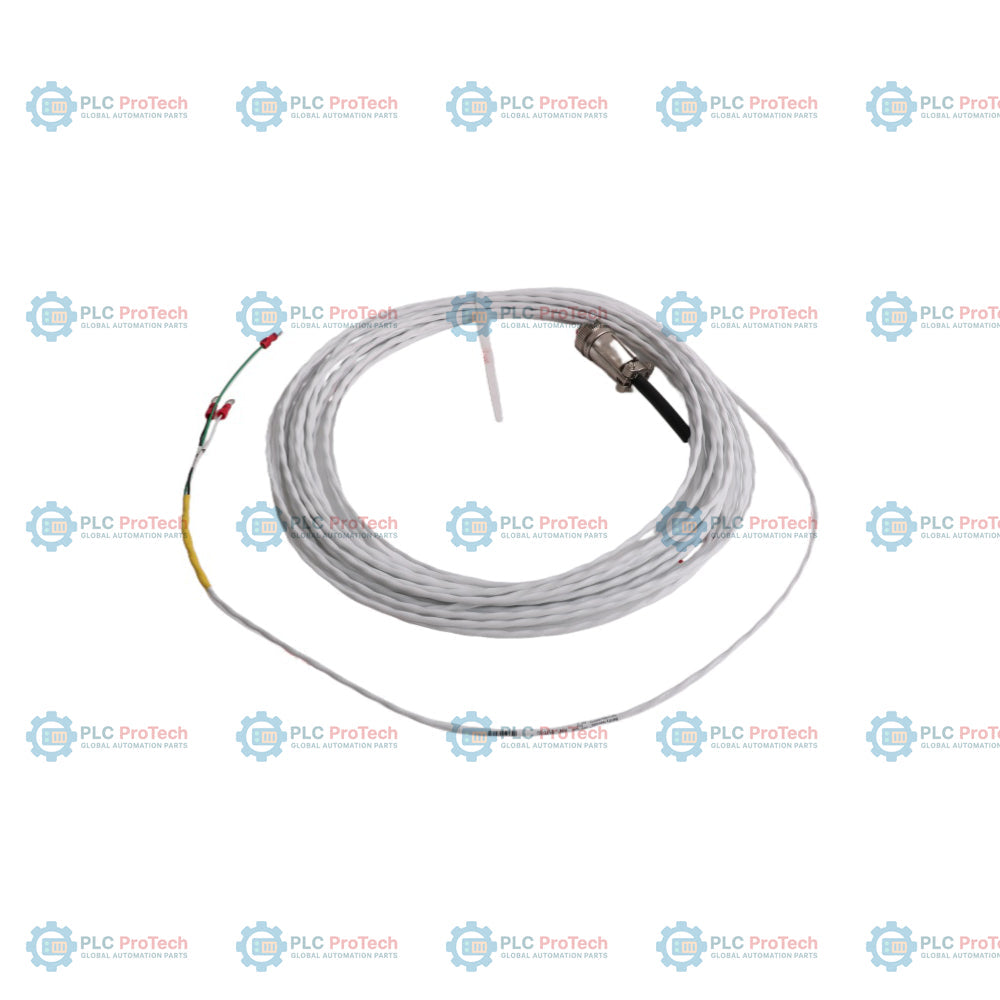

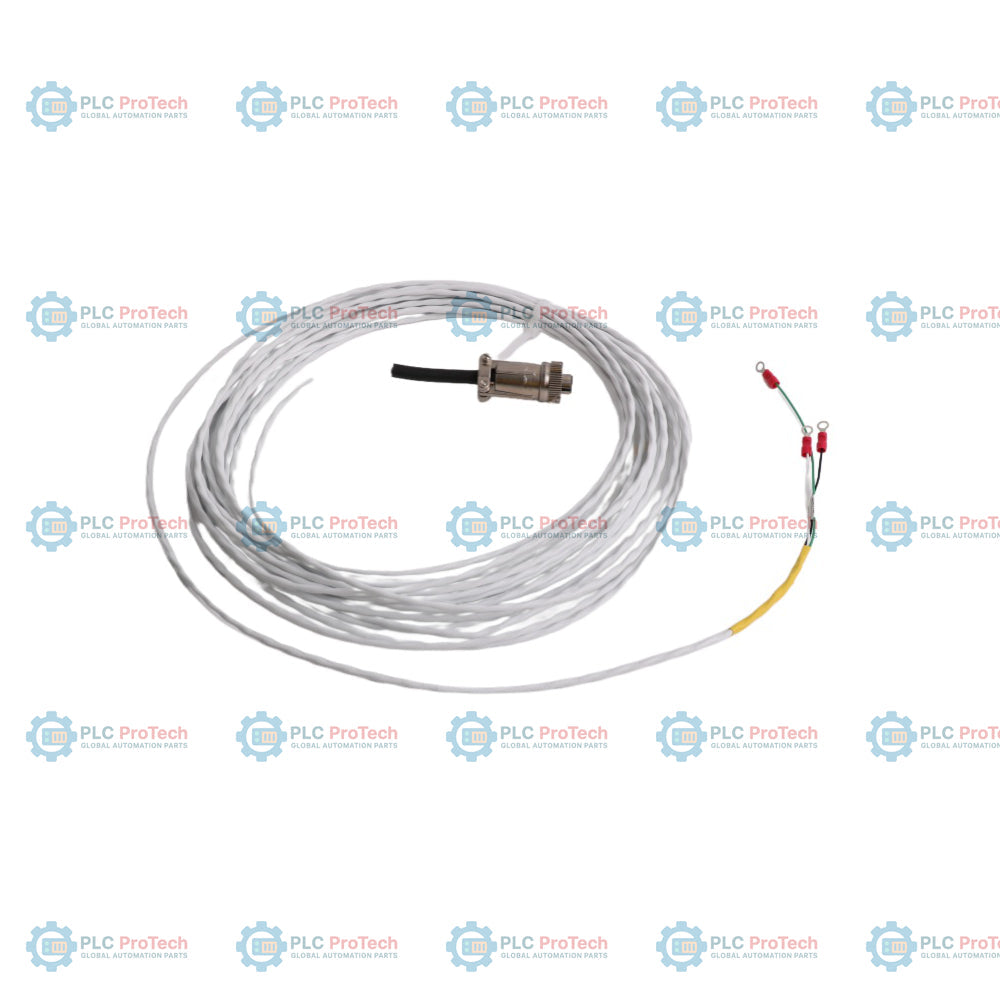

Bently Nevada 9571-32 Cavo di interconnessione standard

SKU 9571-32

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 9571-32

  • Country of origin:United States

  • Product Type: Cavo

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 60g

  • Dimensions: 1,8 cm x 1,6 cm x 123 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Bently Nevada 9571-32 è un cavo di interconnessione standard robusto, di grado industriale, progettato per la trasmissione affidabile dei segnali nei sistemi di monitoraggio delle condizioni dei macchinari. Progettato per collegare direttamente i sensori o i trasmettitori dei macchinari ai monitor di protezione degli asset e ai rack di elaborazione, questo cavo garantisce la trasmissione senza compromessi delle forme d'onda grezze critiche di vibrazione, posizione e velocità. Il modello 9571-32 utilizza una struttura a coppia twistata e schermata a 2 conduttori da 22 AWG di alta qualità, avvolta in uno strato isolante resistente per proteggere l'integrità dei dati dalle interferenze elettromagnetiche (EMI) e dalle interferenze a radiofrequenza (RFI) aggressive, comuni negli ambienti industriali.

Il gruppo è dotato, a un'estremità, di un blocco con connettore femmina a 2 prese, resistente all'umidità e terminato in fabbrica, per un'interfaccia sicura con i trasduttori sul campo, e, all'estremità opposta, di capicorda standard a filo scoperto per una connessione semplificata all'interno dei rack di monitoraggio locali o dei blocchi di terminazione. Il -32 Il suffisso indica una lunghezza fisica specifica di esattamente 32 piedi (circa 9,7 metri). Questo cavo è completamente omologato per il funzionamento industriale continuo in un'ampia gamma di variazioni di temperatura, garantendo dinamiche del segnale stabili per apparecchiature rotanti critiche senza contribuire a perdite di dati o distorsioni capacitive.

Caratteristiche

  • Configurazione ad alta integrità con coppia twistata e schermata a 2 conduttori, per bloccare il rumore elettromagnetico ad alta frequenza.
  • Connettore femmina a 2 prese, resistente all'umidità e installato in fabbrica, che garantisce una tenuta ambientale efficace sul lato del trasduttore.
  • Capicorda ad anello preinstallati sul lato del monitor per un montaggio rapido e affidabile sulla morsettiera.
  • Struttura con anima in rame ad alta conducibilità da 22 AWG, che massimizza l'efficienza di trasmissione lungo il percorso del segnale.
  • Struttura flessibile e indipendente dall'orientamento, che consente un facile instradamento attraverso canaline e condotti per cavi densamente occupati.

Applicazioni

  • Collegamento di sensori di velocità delle vibrazioni dell'involucro o accelerometri a telai di monitoraggio remoti.
  • Interfacciamento diretto dei trasmettitori di vibrazioni montati sul campo con le schede analogiche del sistema di controllo host.
  • Instradamento delle linee dei trasduttori diagnostici dinamici attraverso cassette di giunzione locali fino ai pannelli di monitoraggio centralizzati.

Informazioni sull'ordine

Dettaglio Riferimento per l'ordine del prodotto
Designazione del modello base 9571 (gruppo cavo di interconnessione standard)
Codice completo del componente 9571-32
Opzione di lunghezza del cavo -32 (lunghezza specificata di 32 piedi / 9.75 metri)

Specifiche tecniche

Parametro Dettaglio
Produttore Bently Nevada (Baker Hughes)
Designazione del modello 9571-32
Tipo di prodotto Cavo di interconnessione schermato intrecciato standard
Sezione del conduttore centrale 22 AWG (circa 0.382 mm2)
Configurazione dei conduttori Doppino intrecciato a 2 conduttori con filo di drenaggio integrato
Tipo di schermatura Cavo di schermatura in alluminio-poliestere a copertura completa
Interfaccia lato trasduttore Blocco connettore femmina stampato a 2 prese, resistente all'umidità
Interfaccia lato monitor Capicorda ad anello standard pre-crimpati
Tensione nominale massima Capacità nominale dell'isolamento operativo di 300 V RMS
Tensione massima di trazione Valore nominale del limite strutturale di 39.2 lbs (17.8 kg)
Limiti della temperatura operativa Intervallo di prestazioni industriali standard da -29 a 121 gradi C
Raggio minimo di curvatura stazionario Percorso con limitazione meccanica di 2.28 in. (57.9 mm)
Lunghezza fisica del cavo Opzione fissa da 32 ft. (9.75 m)
Limitazione di compatibilità dell'alloggiamento Non utilizzare all'interno degli alloggiamenti dei trasduttori di velocità 21128
Riferimento del peso operativo Peso netto di circa 0.8 kg (1.76 lbs)

Collegamenti/Interfacce

Assegnazione delle estremità del cavo Dettaglio dell'interfaccia fisica
Collegamento del trasduttore in campo Connettore femmina stampato a 2 prese con meccanismo di bloccaggio filettato
Collegamento al pannello del monitor Separare i capicorda ad anello per il positivo, il negativo e il filo di drenaggio della schermatura

Linee guida per l'installazione

  • Pianificazione del percorso del conduit: Far passare il gruppo cavi attraverso conduit dedicati per strumenti a bassa tensione. Assicurarsi che il percorso sia isolato dai cavi di alimentazione dei motori ad alta corrente per ridurre al minimo l'accoppiamento del rumore capacitivo.
  • Filettatura lato trasduttore: Allineare accuratamente i pin del connettore femmina a 2 prese con i pin di uscita del sensore. Serrare il manicotto del connettore per creare una tenuta ambientale compressa e resistente all'umidità.
  • Conformità al raggio di curvatura: Mantenere un raggio del percorso fisico superiore a 2.28 in. (57.9 mm) in corrispondenza di tutti i giunti di ingresso dell'involucro per evitare sollecitazioni del nucleo strutturale o il distacco della schermatura.
  • Messa a terra del drenaggio della schermatura: Collegare il filo di drenaggio della schermatura dello strumento a un solo punto di riferimento di terra comune designato (tipicamente all'interno della morsettiera del rack del monitor) per evitare la formazione di anelli di terra problematici.

FAQ

Quali caratteristiche fisiche dell'hardware definiscono le estremità opposte di questo gruppo cavo 9571-32?

Un'estremità presenta un connettore femmina a 2 prese, stampato in fabbrica e resistente all'umidità, per il collegamento al trasduttore, mentre l'altra è terminata con capicorda ad anello per una rapida installazione sul blocco monitor.

È possibile installare questo specifico cavo di interconnessione all'interno di un alloggiamento per trasduttore di velocità Bently Nevada 21128?

No. La configurazione standard del gruppo cavo 9571 è espressamente vietata all'interno dell'alloggiamento per trasduttore di velocità 21128 a causa dei requisiti dimensionali e di adattamento.

Qual è la lunghezza fisica esatta indicata dal suffisso -32 in questa linea di modelli?

Il suffisso -32 indica un gruppo cavo fisico pretagliato e terminato in fabbrica, lungo esattamente 32 piedi (circa 9,75 metri).
