Descrizione

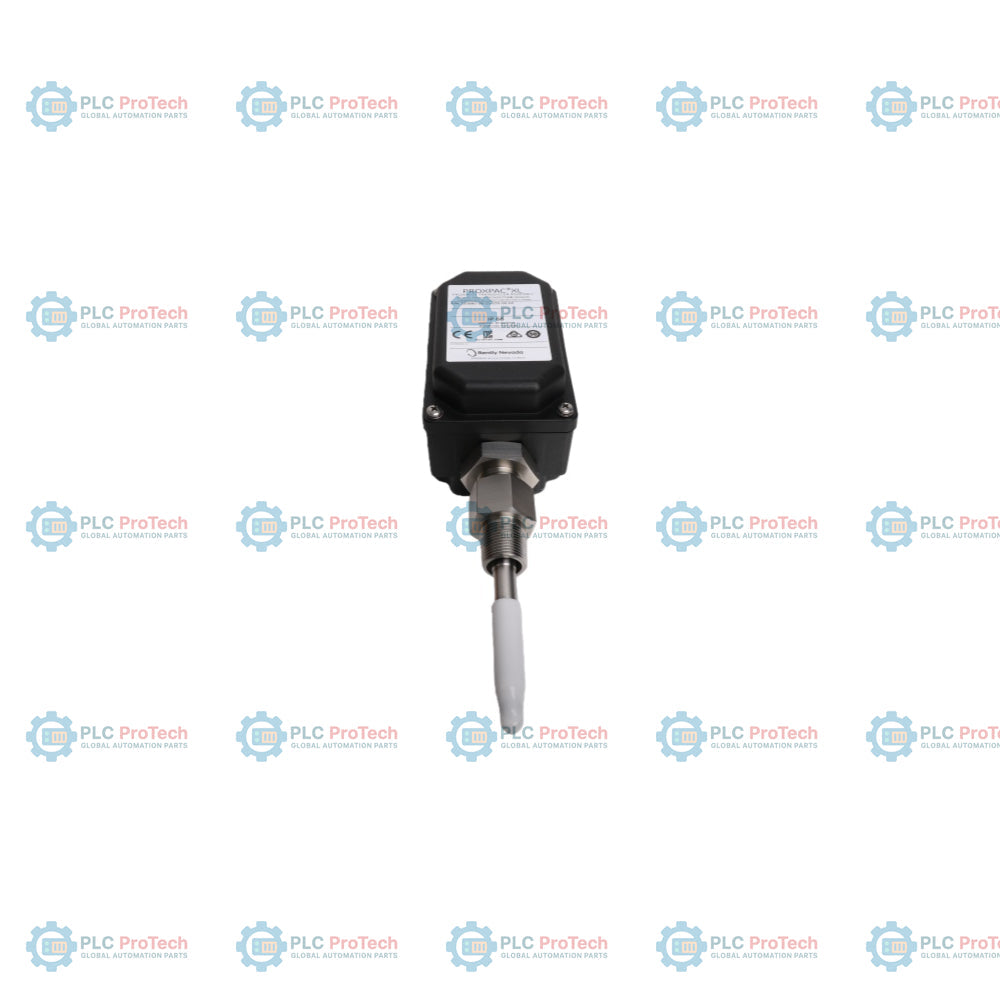

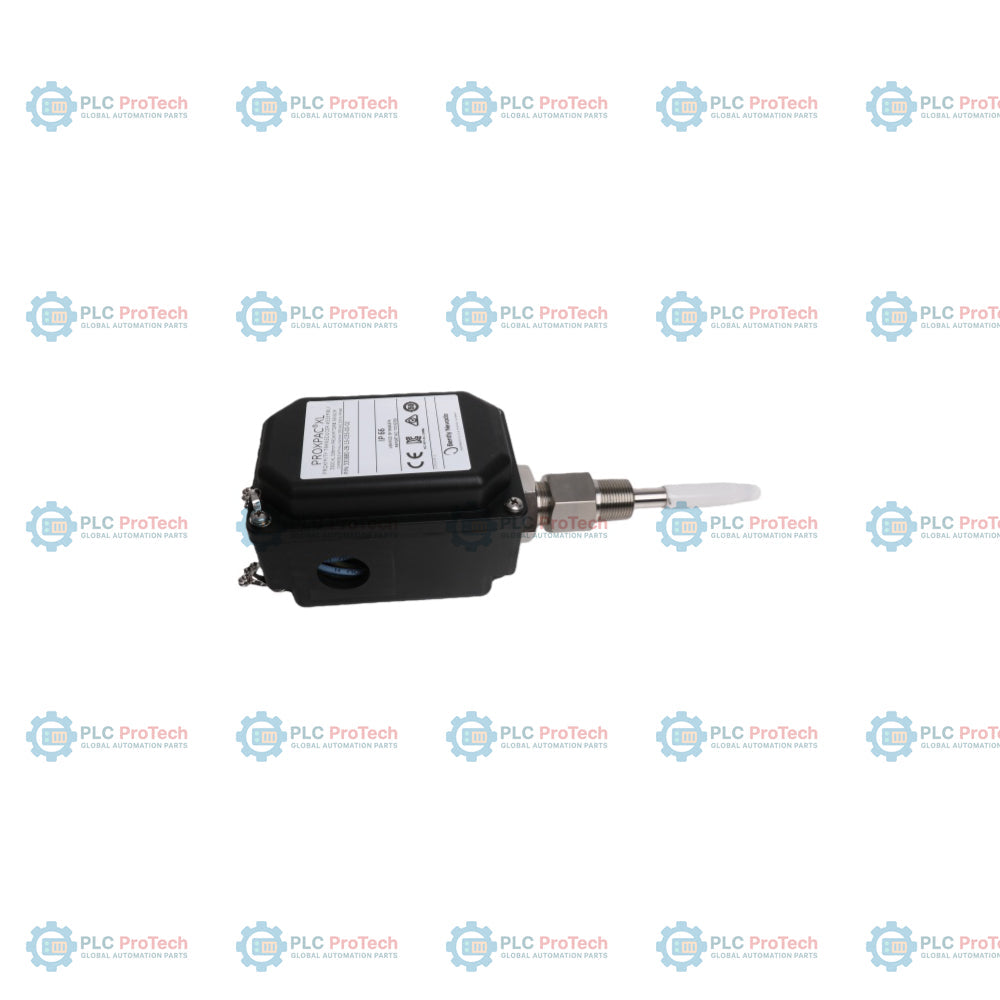

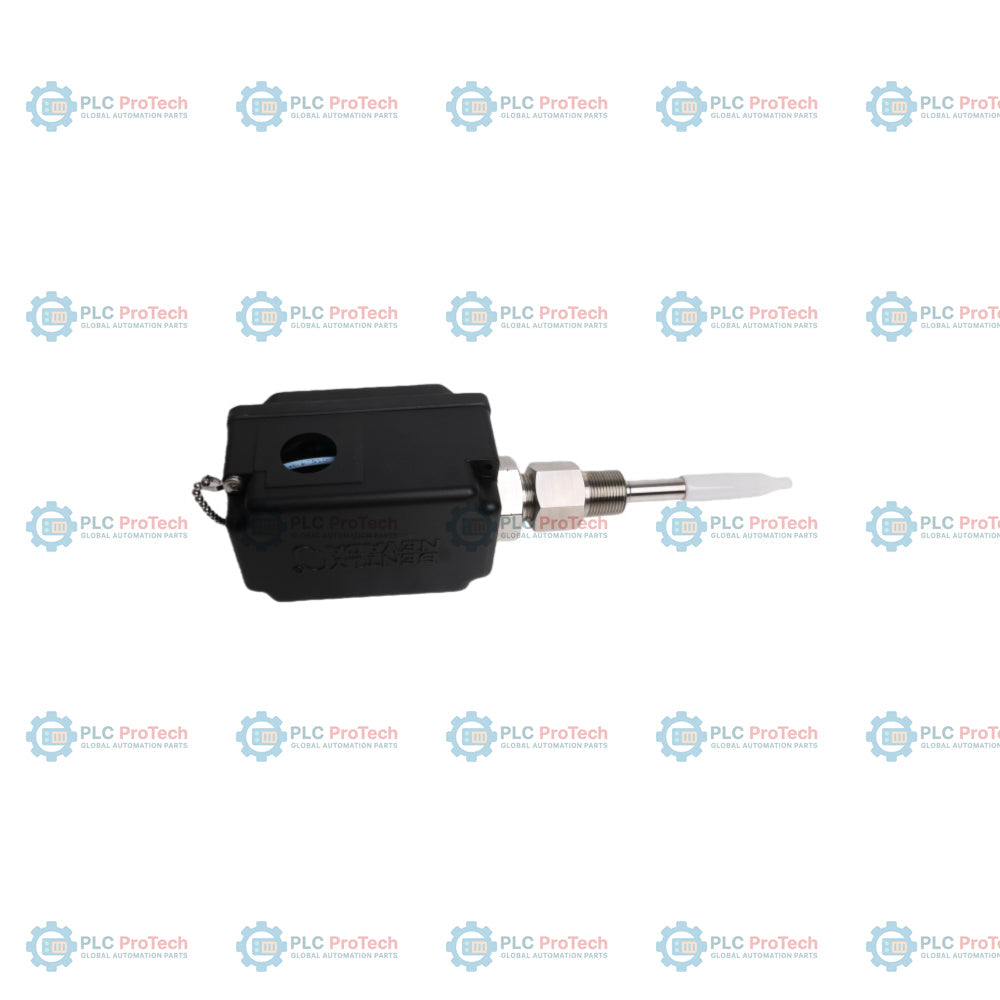

330880-16-00-060-03-02 è una configurazione con trasduttore di prossimità integrato PROXPAC XL in inglese, dotata di una sonda integrata 3300 XL da 8 mm senza approvazioni per aree pericolose (Opzione 16), senza adattatore distanziatore (Opzione 00), con una penetrazione della sonda di 6,0 pollici (Opzione 060), raccordi di riduzione NPT speciali (Opzione 03) e una filettatura di montaggio del manicotto esterno 3/4-14 NPT (Opzione 02). Questo gruppo integrato combina la sonda di prossimità 3300 XL da 8 mm e il relativo sensore Proximitor direttamente in un unico alloggiamento protettivo autonomo, eliminando la necessità di un cavo di prolunga esterno o di un alloggiamento remoto separato. Il cablaggio di campo proveniente dal monitor del sistema termina direttamente all'interno dell'area di giunzione dell'alloggiamento, riducendo l'ingombro, la complessità dell'installazione e i potenziali punti di guasto dei cavi.

A differenza delle configurazioni per aree pericolose, come l'Opzione 28 (che include diverse approvazioni degli enti certificatori per zone a sicurezza intrinseca e non incendive), questa configurazione Opzione 16 è ottimizzata per un'implementazione conveniente in ambienti industriali non pericolosi. Il manicotto di penetrazione da 6,0 pollici (Opzione 060) consente l'immersione diretta negli involucri delle macchine, mentre le guarnizioni O-ring interne in neoprene forniscono una protezione conforme a IP66. L'alloggiamento in termoplastica di solfuro di polifenilene (PPS) per impieghi gravosi incorpora vetro e fibre conduttive per aumentare la robustezza dell'involucro e dissipare efficacemente le cariche elettrostatiche, rendendo il gruppo particolarmente adatto ad ambienti industriali gravosi.

Caratteristiche

• Design con trasduttore di prossimità integrato: combina la sonda 3300 XL da 8 mm e il sensore Proximitor in un unico gruppo autonomo, eliminando la necessità di cavi di prolunga.
• Configurazione della sonda Opzione 16: include una sonda standard 3300 XL da 8 mm senza approvazioni degli enti certificatori, ideale per il monitoraggio generico in aree non pericolose.
• Manicotto di penetrazione da 6,0 pollici (Opzione 060): consente una profondità di inserimento della sonda rigida di 6,0 pollici (152 mm) nell'involucro della macchina, regolabile entro ±12,7 mm (0,5 pollici).
• Alloggiamento in termoplastica PPS avanzata: realizzato in solfuro di polifenilene (PPS) rinforzato con vetro e fibre conduttive per massimizzare la robustezza dell'involucro e la capacità di dissipazione delle scariche elettrostatiche.
• Kit di raccordi Opzione 03: include un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi per semplificare il passaggio delle condutture in campo.
• Grado 4X e classificazione IP66: fornisce protezione da polvere e getti d'acqua ad alta pressione, garantendo la sicurezza dei componenti interni.

Applicazioni

• Monitoraggio combinato delle vibrazioni radiali e della posizione assiale dell'albero sui macchinari rotanti.
• Installazioni in carter di turbine o telai di compressori con spazio limitato, dove gli involucri Proximitor remoti non sono pratici.
• Ambienti industriali gravosi che richiedono la protezione fisica dell’alloggiamento contro i lavaggi con acqua e l’ingresso di polvere.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

• Regolare la distanza della sonda ruotando il manicotto filettato della sonda all’interno della filettatura di montaggio dell’involucro della macchina.
• La filettatura di montaggio è 3/4-14 NPT (opzione 02) e deve essere adeguatamente sigillata con un sigillante per filetti standard.
• La coppia di serraggio standard del controdado del manicotto esterno è di 39.3 N-m (350 in-lb).
• Assicurarsi che l’O-ring in neoprene sia adeguatamente lubrificato e posizionato tra il manicotto della sonda e l’alloggiamento, per mantenere il grado di protezione IP66.
• Evitare interferenze metalliche dalla vista laterale e posteriore sulla punta della sonda, mantenendo una distanza adeguata rispetto alle pareti dei macchinari circostanti.

Conformità e certificazioni

• Conforme alla Parte 15 delle norme FCC
• Conforme al marchio CE
• Direttiva EMC 2014/30/UE (Norme: EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS 2011/65/UE
• Approvazioni per aree pericolose: l’opzione 16 non è approvata (designata esclusivamente per l’uso in luoghi non pericolosi)
