Descrizione

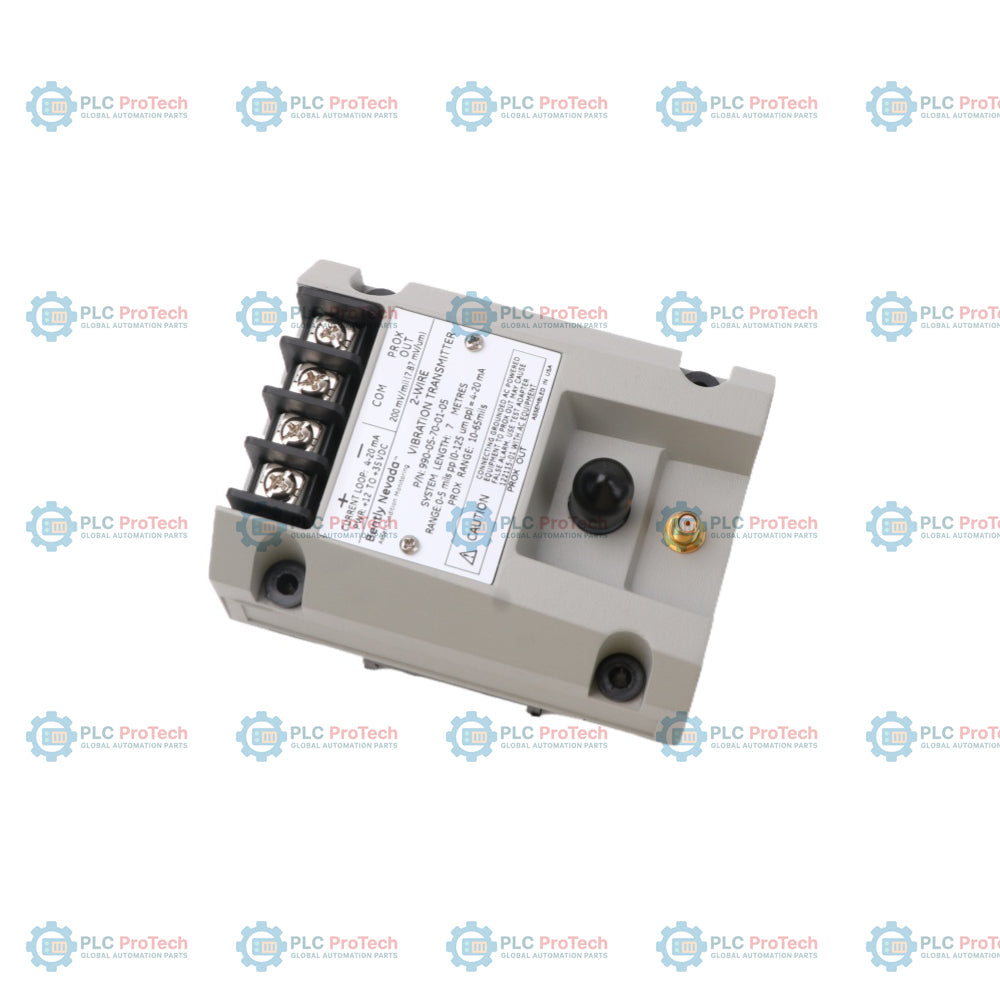

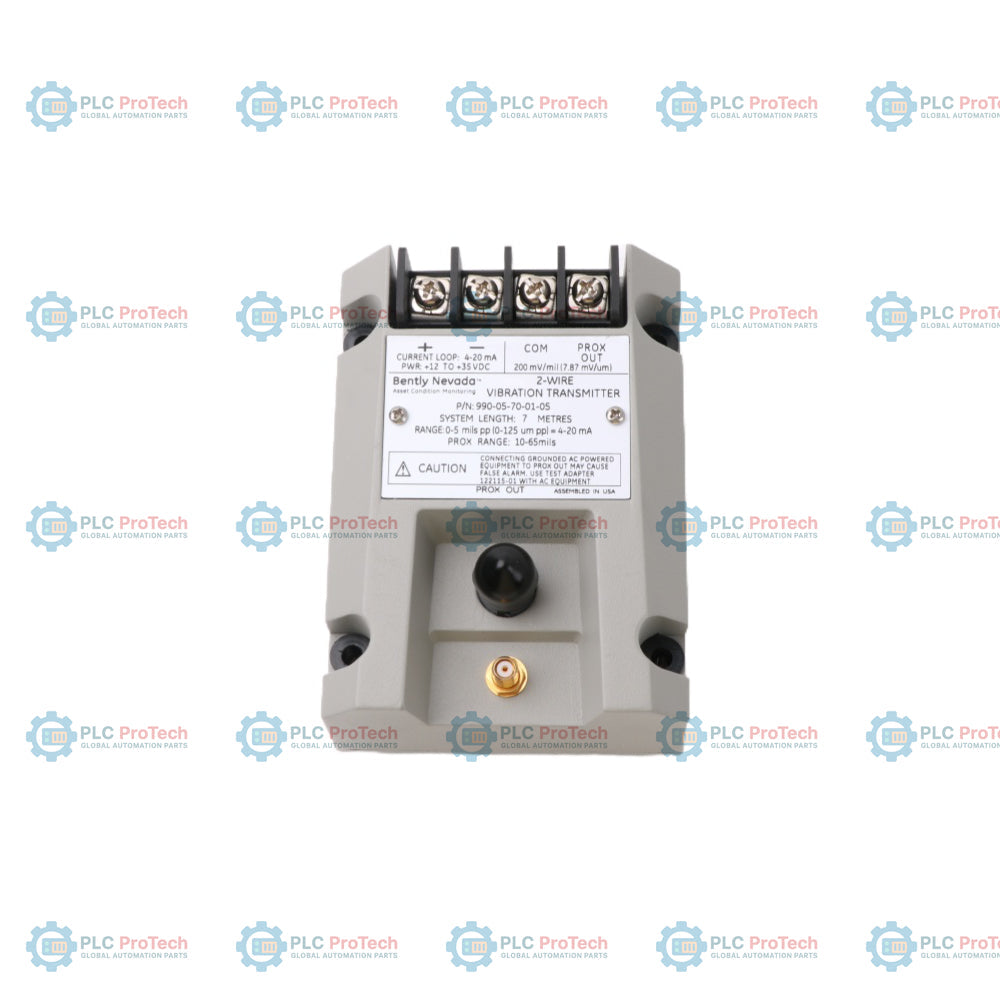

Il 990-05-70-01-05 è un trasmettitore di vibrazioni a 2 fili, alimentato dal loop, progettato per integrare la protezione continua dei macchinari nei sistemi di controllo distribuiti (DCS), nei controllori logici programmabili (PLC) o nelle architetture SCADA industriali standard. Condiziona i segnali grezzi della sonda di prossimità in un loop di corrente lineare e proporzionale da 4-20 mA, che rappresenta la vibrazione radiale totale o lo spostamento dinamico dell'albero.

Questo trasmettitore si interfaccia direttamente con un sistema a sonda di corrente parassita senza contatto, eseguendo localmente la conversione del segnale senza richiedere un rack intermedio per il monitoraggio dei macchinari. L'hardware gestisce l'eccitazione ad alta frequenza della sonda e demodula il segnale di ritorno per estrarre l'andamento dello spostamento picco-picco. Mantiene la piena compatibilità architetturale con specifici trasduttori di prossimità e cavi di prolunga calibrati, per fornire fattori di scala accurati e stabili in condizioni industriali variabili.

Caratteristiche

• Uscita standard a loop di corrente 4-20 mA proporzionale alla vibrazione picco-picco del macchinario
• Interfaccia diretta con i sistemi a sonda di prossimità 3300 NSv
• Elettronica integrata per il condizionamento del segnale, contenuta in un robusto alloggiamento installabile sul campo

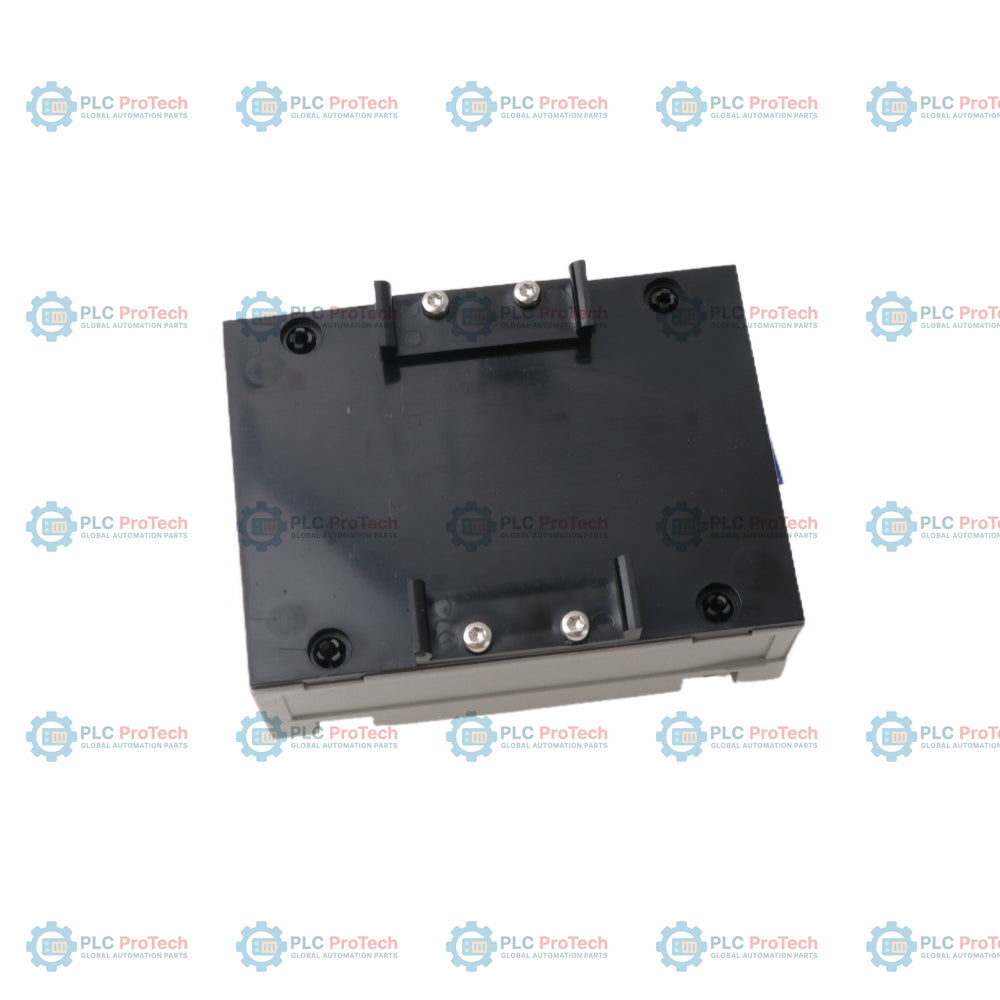

• Hardware per il montaggio su guida DIN da 35 mm, destinato a installazioni in armadi di controllo ad alta densità
• Ampia tolleranza della tensione di ingresso per adattarsi alle variazioni della resistenza dei loop industriali

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero su pompe ad alta velocità e compressori centrifughi
• Monitoraggio delle vibrazioni strutturali e degli alloggiamenti dei cuscinetti su ventilatori e soffianti industriali
• Loop di protezione per motori elettrici, generatori e macchinari rotanti ausiliari
• Integrazione delle apparecchiature ausiliarie dell'impianto nei sistemi di controllo standard di fabbrica
• Registrazione del loop per la manutenzione predittiva in impianti petrolchimici, petroliferi, del gas e di produzione energetica

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Installazione su guida DIN: Agganciare saldamente la base del trasmettitore a una guida DIN standard da 35 mm all'interno di un involucro ambientale. Assicurarsi che il modulo sia fissato rigidamente per evitare lo scorrimento o il distacco meccanico causati dalle vibrazioni dell'armadio.
• Regolazione del gap della sonda: Utilizzare un voltmetro digitale collegato tra i terminali GAP e COM per misurare la tensione CC statica. Regolare il gap meccanico fisico della sonda di prossimità 3300 NSv finché non viene raggiunta la tensione di polarizzazione target, assicurando il funzionamento nella zona lineare del sensore.
• Instradamento e schermatura dei cavi: Instradare il cavo di prolunga da 7,0 metri attraverso una canalina in acciaio dedicata e collegata a terra, lontano dai cavi di alimentazione CA ad alta corrente. Collegare la schermatura complessiva del cavo alla terra strumentale designata nel pannello di controllo per ridurre al minimo le interferenze elettromagnetiche.
• Precauzioni per aree pericolose: Per gli ambienti che richiedono un'installazione a sicurezza intrinseca, installare una barriera Zener approvata o un isolatore galvanico nel circuito del loop tra la sorgente di alimentazione e i terminali del trasmettitore, in stretta conformità con le normative elettriche locali.

Domande frequenti

Quale ingresso del sensore è richiesto per questo specifico modello di trasmettitore?

L'unità richiede il collegamento a una sola sonda di prossimità 3300 NSv senza contatto e al relativo cavo di prolunga, configurati per una lunghezza totale del sistema calibrata di 7,0 metri.

Come si verifica la regolazione fisica del gap della sonda senza rimuovere il sensore?

Il trasmettitore dispone di un terminale GAP dedicato e accessibile frontalmente, che fornisce un'uscita di tensione CC grezza direttamente proporzionale alla distanza fisica tra la punta della sonda e la superficie dell'albero monitorato.

Questo modello di trasmettitore può essere utilizzato in ambienti industriali pericolosi?

Sì, questa configurazione specifica include l'opzione di approvazione dell'agenzia 05, che certifica il dispositivo per applicazioni a sicurezza intrinseca e non incendiarie secondo gli standard CSA, ATEX e IECEx se abbinato a barriere di isolamento appropriate.
