Bently Nevada

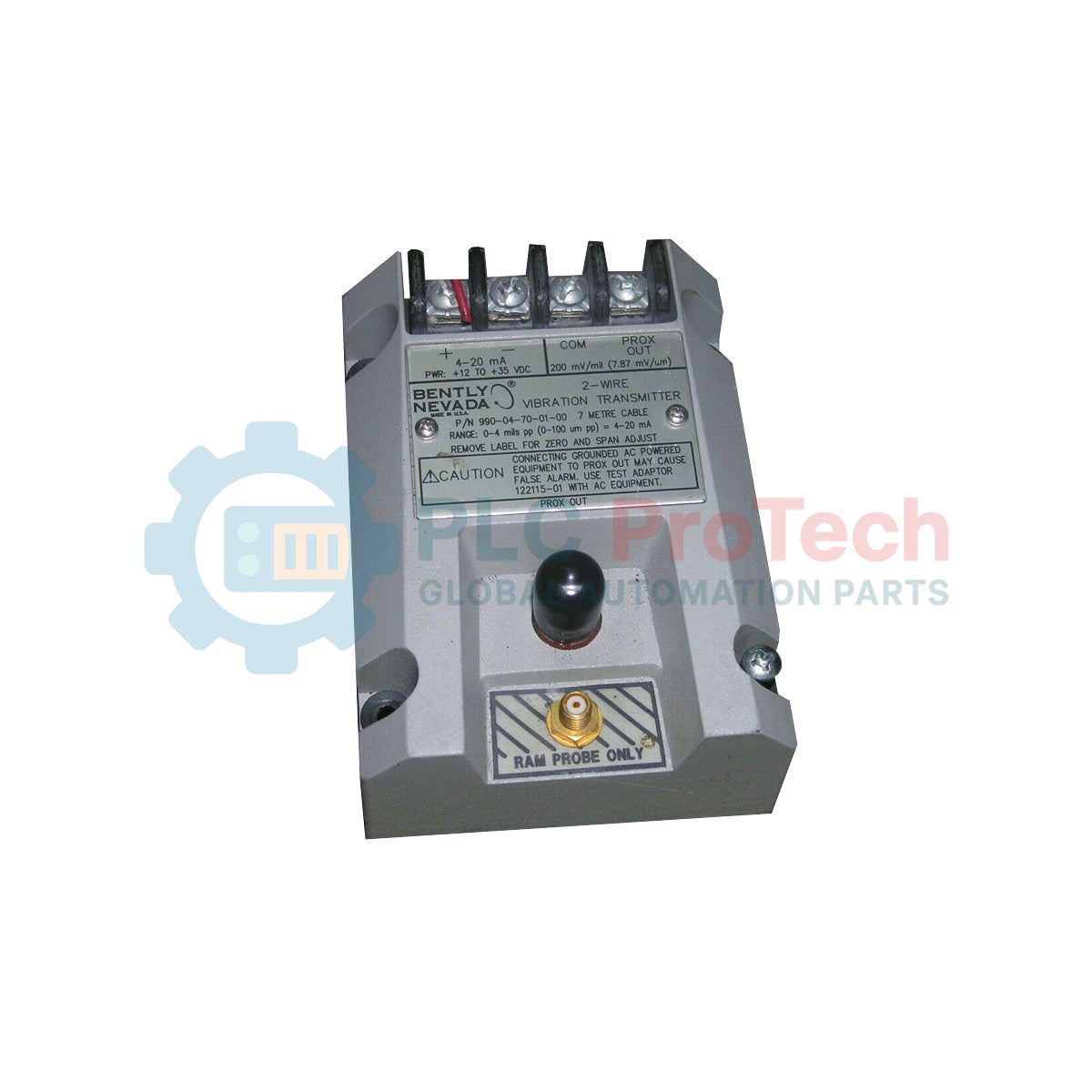

Trasmettitore di vibrazioni Bently Nevada 990-05-70-01-CN serie 990 a 2 fili

SKU 990-05-70-01-CN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 990-05-70-01-CN

  • Country of origin:United States

  • Product Type: Trasmettitori di vibrazioni a 2 fili

  • Payment: T/T, Western Union

  • Weight: 320g

  • Dimensions: 15,2 cm x 12,7 cm x 10,2 cm (6,0 pollici x 5,0 pollici x 4,0 pollici)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per l'integrazione in sistemi di protezione di macchinari con PLC, DCS e strumentazione di sicurezza, il Bently Nevada 990-05-70-01-CN fornisce il monitoraggio proporzionale continuo della vibrazione radiale tramite un robusto loop di corrente a 2 fili. Questo trasmettitore condiziona i segnali direttamente da un sistema di sonde di prossimità compatibile per fornire un segnale analogico standard da 4-20 mA, eliminando la necessità di rack di monitoraggio dedicati nell'architettura di controllo. Il 990-05-70-01-CN è calibrato in fabbrica per la diagnostica di precisione dei macchinari e presenta un ingombro di montaggio su guida DIN da 35 mm per l'integrazione in armadi di controllo ad alta densità.

Caratteristiche

  • Alimentazione tramite loop a 2 fili: funziona con la normale alimentazione del loop a 24 VCC, riducendo la complessità del cablaggio in campo e i costi di installazione.
  • Uscita continua 4-20 mA: fornisce un segnale analogico stabile proporzionale alla vibrazione radiale complessiva picco-picco.
  • Ingresso Prox integrato: interfaccia diretta con un sistema di trasduttore di prossimità 3300 NSv.
  • Montaggio su guida DIN: dotato di serie di clip per guida DIN da 35 mm per un montaggio sicuro e salvaspazio nella sala di controllo.
  • Design a stato solido: nessuna parte mobile né regolazione sul campo necessaria, per garantire stabilità di misurazione a lungo termine.

Applicazioni

  • Compressori centrifughi e alternativi per aria/gas
  • Ventilatori industriali di tiraggio, soffianti ed estrattori
  • Pompe di processo ad alta velocità e motori elettrici
  • Turbine a vapore di piccola taglia e espansori a gas

Informazioni per l'ordine

Segmento SKU Codice opzione Significato tecnico / Configurazione
Opzione a fondo scala 05 Da 0 a 5 mil pp (da 0 a 125 micrometri pp)
Opzione di lunghezza del sistema 70 7.0 metri (23.0 piedi)
Opzione di montaggio 01 Clip per guida DIN da 35 mm installate
Approvazione dell'ente CN Approvazioni specifiche per Paese (conformità alla zona CN della Cina)

Specifiche tecniche

Produttore Bently Nevada (Baker Hughes)
Numero di modello 990-05-70-01-CN
Compatibilità del sensore d'ingresso Sistema di trasduttore di prossimità 3300 NSv
Requisiti di alimentazione Da 12 a 35 VCC (tensione del loop ai terminali del trasmettitore)
Segnale di uscita analogico 4-20 mA (proporzionale alla vibrazione picco-picco)
Lunghezza del sistema calibrato 7.0 metri (inclusi sonda, cavo di prolunga e trasmettitore)
Temperatura operativa Da -35 a +85 gradi Celsius
Paese di origine Stati Uniti (USA)
Peso di spedizione (calcolato) 1.5 kg (3.3 libbre)
Dimensioni della confezione (calcolate) 15.2 cm x 12.7 cm x 10.2 cm (6.0 pollici x 5.0 pollici x 4.0 pollici)

Collegamenti e interfacce

Morsetto / Collegamento Designazione Descrizione funzionale
+ / Loop Positivo dell'alimentazione Linea di alimentazione da +12 a +35 VCC
- / Ritorno Uscita del segnale Uscita di corrente 4-20 mA e linea di ritorno
COM Comune del sensore Terminale di riferimento comune per il ritorno della sonda di prossimità
PROX Ingresso sonda Ingresso del segnale dinamico grezzo dalla sonda 3300 NSv
SCHERMATURA Schermatura di terra Per prevenire il rumore EMI; terminare solo lato strumento

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo trasmettitore è calibrato esclusivamente per essere compatibile con una configurazione con sonda di prossimità 3300 NSv. Non può essere utilizzato con sonde standard 3300 XL da 8 mm o 5 mm a causa dei diversi fattori di scala e del diverso comportamento del traferro del sensore. Assicurarsi che la lunghezza totale del sistema (sonda più cavo di prolunga) corrisponda esattamente alla specifica della configurazione da 7,0 metri; lunghezze di sistema non corrispondenti causeranno errori di linearità e di calibrazione della scala.

Problemi applicativi e note ingegneristiche

Assicurarsi che la resistenza del loop 4-20 mA sia adeguata alla tensione di ingresso. Se la tensione scende al di sotto di 12 VDC sulla morsettiera del trasmettitore durante un’escursione massima della corrente di loop a 20 mA, l’uscita del trasmettitore andrà in limitazione, alterando gli allarmi di vibrazione elevata. Evitare di instradare in parallelo i cavi di alimentazione dei motori ad alta tensione e i cavi del trasmettitore 990 all’interno delle canaline portacavi, per prevenire l’iniezione di rumore induttivo.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio, verificare la corrente di loop con un multimetro digitale ad alta precisione collegato in serie al terminale di ritorno. Una corrente di loop statica di circa 4,0 mA indica una condizione di vibrazione nulla, mentre una corrente inferiore a 3,6 mA indica un guasto del sensore di campo, il distacco della sonda o un collegamento del loop interrotto.

Linee guida per l’installazione

AVVERTENZA CRITICA: Disalimentare tutte le fonti di alimentazione del loop e i sistemi di strumentazione associati prima di eseguire il montaggio meccanico o le terminazioni del cablaggio di campo. La mancata disconnessione delle linee di alimentazione può causare cortocircuiti nel loop di controllo o l’attivazione accidentale degli interblocchi di sicurezza su macchinari rotanti critici.
1

Montare il 990-05-70-01-CN su una guida DIN rigida da 35 mm all’interno di un involucro asciutto e a basse vibrazioni, per ridurre al minimo la deriva termica e la contaminazione atmosferica.

2

Collegare il connettore coassiale o il cavo della sonda di prossimità 3300 NSv alle morsettiere designate PROX e COM, utilizzando un isolamento adeguato e rispettando i limiti di coppia.

3

Instradare i cavi di campo schermati a doppino intrecciato verso i terminali di loop + e - e collegare il filo di schermatura esclusivamente al terminale di terra della strumentazione del DCS o del PLC.

4

Applicare un’alimentazione di loop da 24 VDC e verificare le prestazioni di base della corrente di loop a 4 mA con la macchina spenta e in assenza di vibrazioni.

FAQ

Quale sonda di prossimità è compatibile con il trasmettitore 990-05-70-01-CN?

Questo trasmettitore è calibrato esclusivamente per i sistemi con sensore di prossimità Bently Nevada 3300 NSv e non può essere utilizzato con i sistemi 3300 XL standard.

Che cosa rappresenta il codice opzione "05" per questo modello?

Il codice "05" indica un intervallo di misura a fondo scala da 0 a 5 mil picco-picco (da 0 a 125 micrometri picco-picco).

Qual è la lunghezza del sistema calibrata di questo trasmettitore?

Questo modello è progettato per una lunghezza del sistema di 7,0 metri (23,0 piedi), che include la lunghezza combinata della sonda di prossimità e del cavo di prolunga.

Quale interfaccia di montaggio viene utilizzata per il modello 990-05-70-01-CN?

È dotato dell'opzione di montaggio "01", che include clip per guida DIN da 35 mm preinstallate per il montaggio in custodie standard.
