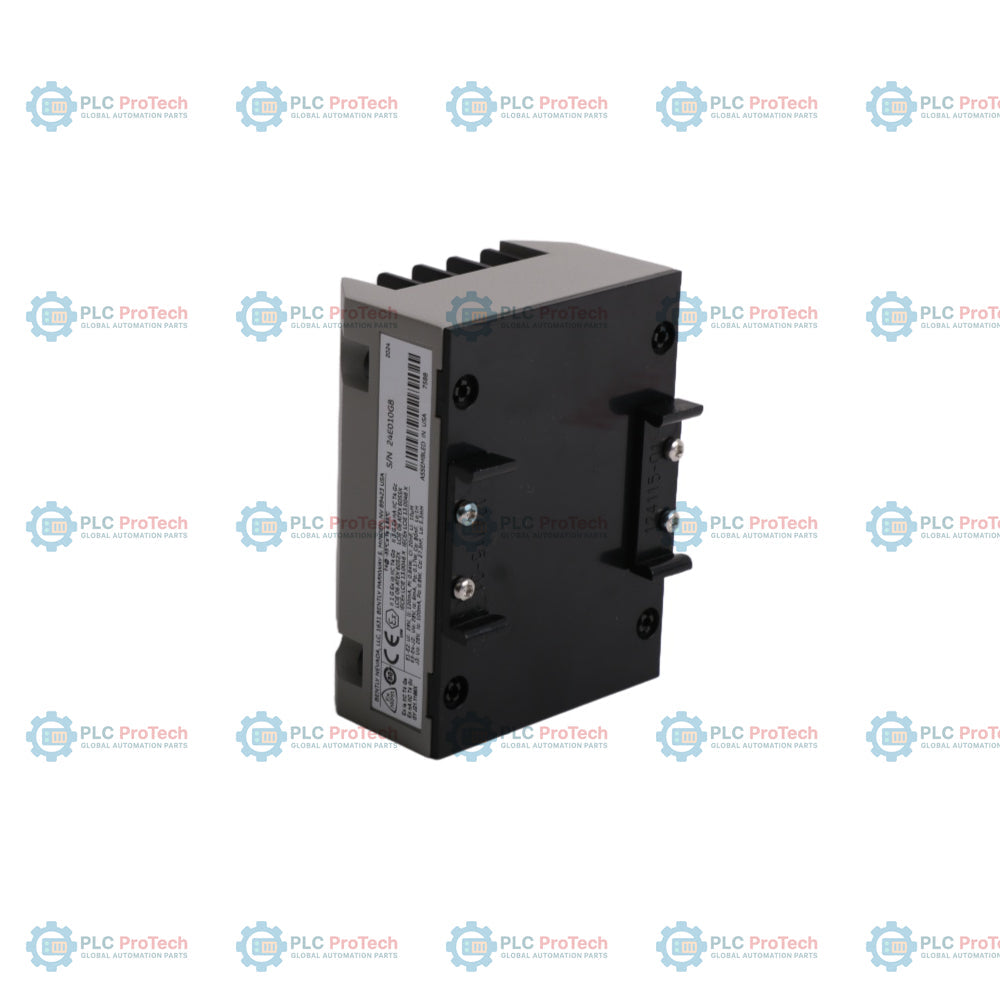

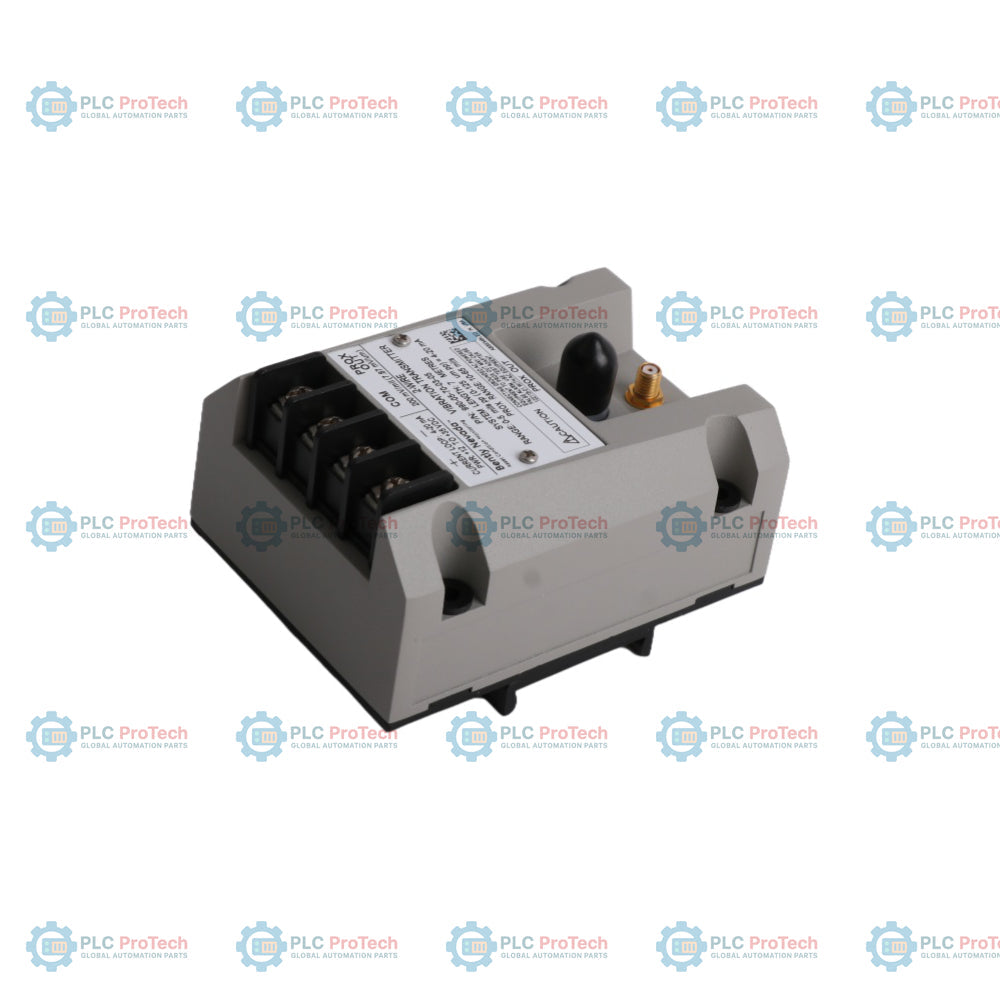

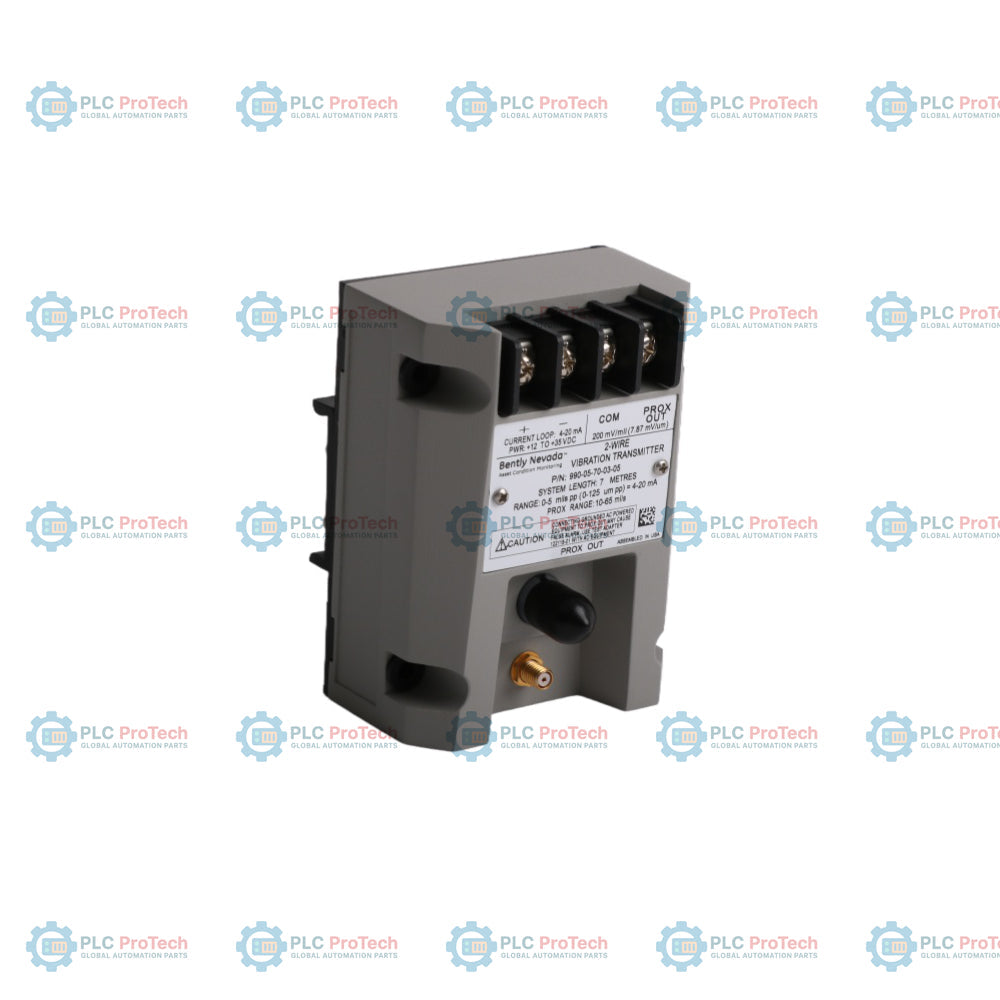

Il Trasmettitore di vibrazioni 990 è un dispositivo di monitoraggio delle vibrazioni a due fili, alimentato dal loop, progettato per compressori d'aria centrifughi, pompe, motori e ventilatori che richiedono un'uscita di vibrazione proporzionale da 4 a 20 mA per i sistemi di controllo dei macchinari. Bently Nevada ha sviluppato questo trasmettitore principalmente per l'integrazione di macchinari OEM, dove sono richiesti il monitoraggio continuo delle tendenze delle vibrazioni e funzioni di protezione di base.
Il trasmettitore accetta l'ingresso da una sonda di prossimità 3300 NSv e dal relativo sistema di cavi di prolunga. Condiziona il segnale della sonda in un segnale di ampiezza della vibrazione picco-picco e trasmette un'uscita proporzionale da 4 a 20 mA al PLC, al DCS o ad altri sistemi di controllo dell'automazione.
Il design con sensore Proximitor integrato elimina la necessità di un modulo Proximitor esterno, semplificando l'installazione in aree con macchinari compatti e spazio di montaggio limitato. L'unità fornisce inoltre un segnale PROX OUT non isolato per la diagnostica dei macchinari e l'analisi della forma d'onda.
Il 990-05-70-03-05 La configurazione include una lunghezza del sistema trasduttore di 7,0 m, l'hardware per il montaggio su guida DIN e con viti e le omologazioni per aree pericolose adatte alle installazioni Division 2 e ATEX.
| Codice modello | Descrizione |
|---|---|
| 990 | Trasmettitore di vibrazioni |
| -05 | 0-5 mil pp (0-125 µm pp) |
| -70 | 7,0 metri (23,0 piedi) |
| -03 | Clip e viti DIN |
| -05 | Approvazione marittima CSA Division 2, ATEX Zona 0, ATEX Zona 2 e ABS |
| Categoria | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Modello del prodotto | 990-05-70-03-05 |
| Tipo di prodotto | Trasmettitore di vibrazioni 990 |
| Paese di origine | USA |
| Tipo di ingresso | Sonda di prossimità 3300 NSv e cavo di prolunga |
| Alimentazione | Da +12 a +35 Vcc |
| Uscita del segnale | Da 4 a 20 mAcc |
| Configurazione | Alimentazione tramite anello a 2 fili |
| Precisione dell'anello | ±1,5% del fondo scala |
| Resistenza massima dell'anello | 1000 Ohm a 35 Vcc |
| Limitazione della corrente | 23 mA tipico |
| Risposta in frequenza | Da 5 Hz a 6000 Hz (+0, -3 dB) |
| Intervallo della distanza della sonda | Da 0,5 a 1,75 mm |
| Impedenza di uscita PROX | 10 kOhm |
| Intervallo lineare dell'uscita PROX | 1,4 mm |
| Fattore di scala incrementale | 7,87 mV/µm (200 mV/mil) ±6,5% tipico |
| Stabilità della temperatura | Entro ±10% da 0 °C a +70 °C |
| Dimensione minima del bersaglio | Diametro di 9,5 mm |
| Lunghezza massima del cavo diagnostico | 3 m |
| Temperatura di esercizio | Da -35 °C a +85 °C |
| Temperatura di stoccaggio | Da -52 °C a +100 °C |
| Temperatura di esercizio della sonda | Da -52 °C a +177 °C |
| Temperatura di stoccaggio della sonda | Da -52 °C a +177 °C |
| Umidità relativa | 100% condensante, non immerso |
| Materiale della punta della sonda | Polifenilensolfuro (PPS) |
| Materiale dell'involucro della sonda | Acciaio inossidabile AISI 303 o 304 |
| Tipo di cavo della sonda | Coassiale da 75 Ohm con isolamento in FEP |
| Armatura del cavo opzionale | Acciaio inossidabile flessibile AISI 302 |
| Resistenza alla trazione | 222 N massimo |
| Dimensioni (A x L x P) | 53,3 mm x 73,9 mm x 100,1 mm |
| Altezza del corpo | 42,6 mm |
| Distanza tra i fori di montaggio | 63,5 mm x 69,9 mm |
| Diametro del foro di montaggio | 5,8 mm |
| Peso del trasmettitore | 0,43 kg |
| Peso totale del sistema | 0,82 kg |
| Pin del connettore | Funzione |
|---|---|
| Uscita PROX | Uscita della vibrazione dinamica e della tensione della distanza |
| COM | Terminale di riferimento comune |
| Ingresso TEST | Ingresso per la verifica del segnale dell'anello |
| Anello 4-20 mA | Uscita del sistema di controllo del processo |
| Ingresso di alimentazione | Alimentazione da +12 a +35 Vcc |
| Certificazione | Descrizione |
|---|---|
| CSA Division 2 | Omologazione per aree pericolose |
| ATEX Zona 0 | Omologazione per aree pericolose |
| ATEX Zona 2 | Omologazione per aree pericolose |
| ABS | Omologazione marittima |
Qual è la funzione principale del trasmettitore 990?
Converte i segnali di vibrazione delle sonde di prossimità in un'uscita proporzionale da 4 a 20 mA per i sistemi di monitoraggio delle macchine.
Quale sistema di sonde è compatibile con questo trasmettitore?
L'unità supporta le sonde di prossimità Bently Nevada 3300 NSv e i relativi cavi di prolunga.
Il trasmettitore può fornire segnali dinamici delle vibrazioni?
Sì. Il connettore PROX OUT fornisce un segnale dinamico del trasduttore per la diagnostica.
Il trasmettitore è alimentato dal loop?
Sì. Funziona come dispositivo a due fili alimentato dal loop.
Qual è l'intervallo di frequenza supportato?
La risposta in frequenza va da 5 Hz a 6000 Hz.
Questa unità può essere utilizzata in aree pericolose?
Sì. Questa configurazione include le certificazioni CSA Division 2 e ATEX.
Il trasmettitore richiede un modulo Proximitor esterno?
No. Il sensore Proximitor è integrato nel trasmettitore.
Qual è la tensione di alimentazione richiesta?
L'intervallo della tensione di alimentazione operativa è compreso tra +12 e +35 Vcc.
Come funziona la funzione NOT OK?
L'uscita scende al di sotto di 3,6 mA quando si verifica un guasto della sonda o un problema del segnale.
Quali metodi di montaggio sono supportati?
L'unità supporta il montaggio su guida DIN e il montaggio con viti.
Il segnale da 4-20 mA può essere utilizzato per l'analisi della fase delle vibrazioni?
No. L'uscita analogica fornisce solo dati sulle tendenze delle vibrazioni picco-picco.
Quali apparecchiature diagnostiche richiedono l'adattatore di test?
Gli oscilloscopi e gli analizzatori alimentati in CA e collegati a terra devono utilizzare l'adattatore di test 122115-01.
Quale livello di umidità può sopportare il trasmettitore?
Il trasmettitore supporta un'umidità con condensazione al 100% in condizioni non sommerse.
Qual è la distanza massima del cavo diagnostico da PROX OUT?
La distanza massima consigliata del cavo è di 3 metri.
Il trasmettitore è adatto alla diagnostica del System 1?
No. È destinato al monitoraggio delle tendenze delle vibrazioni complessive, non ai sistemi diagnostici dinamici completi.
