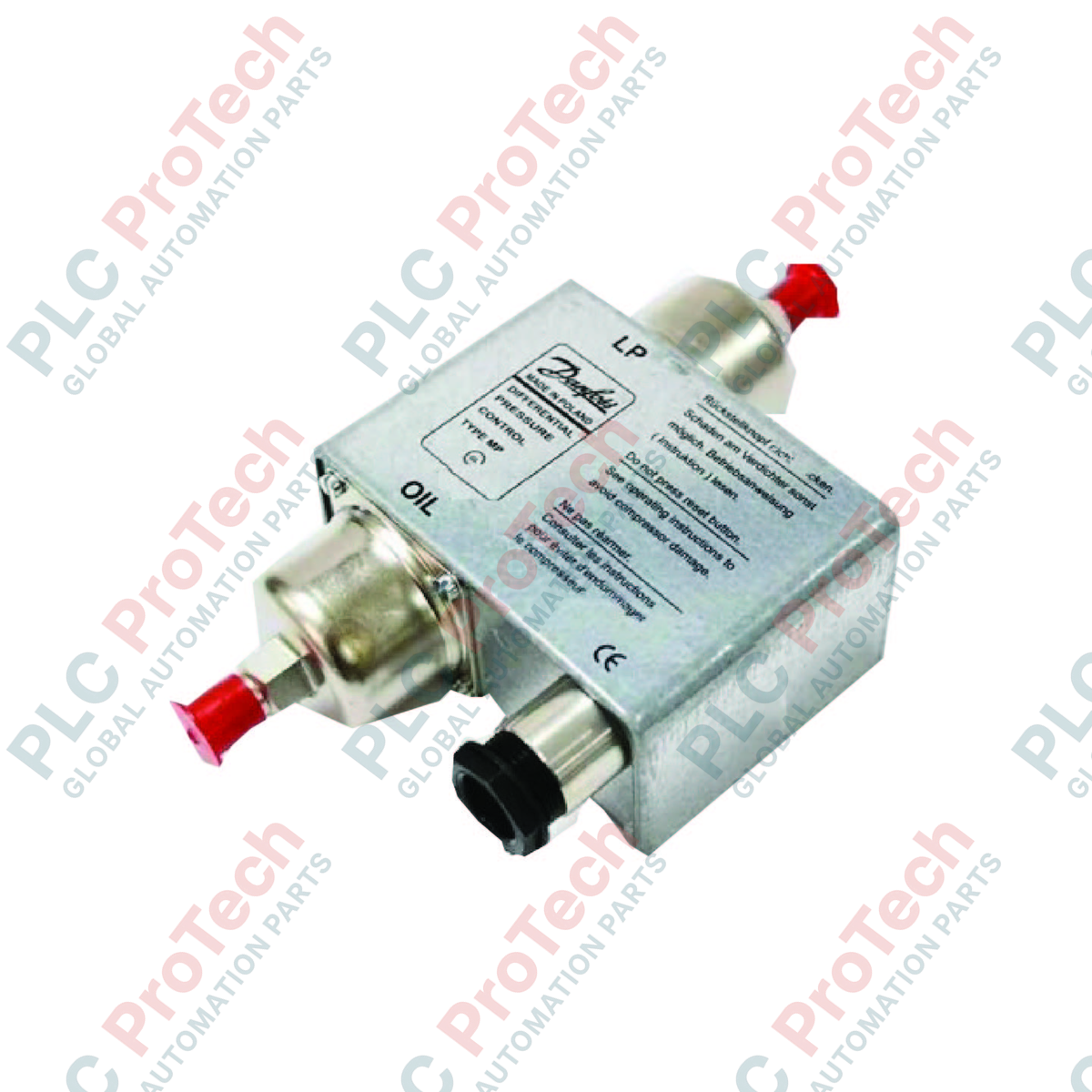

DANFOSS 060B017266 MP 54 Pressostato differenziale

Panoramica del prodotto

Il 060B017266 (060B017266) è un pressostato differenziale ad alta precisione della serie Danfoss MP 54, progettato specificamente per fungere da dispositivo di sicurezza della pressione dell'olio per compressori frigoriferi. Questo pressostato specializzato monitora la differenza di pressione tra il sistema di lubrificazione dell'olio e la pressione di aspirazione all'interno del basamento. Il 060B017266 è dotato di un relè temporizzato termico integrato che fornisce un ritardo di sicurezza fondamentale, impedendo l'arresto del compressore durante brevi fluttuazioni di pressione all'avviamento. Se la pressione differenziale dell'olio non raggiunge il livello richiesto entro il tempo impostato, il pressostato disalimenta il compressore per prevenire guasti meccanici. Questo modello è stato ufficialmente sostituito dal 060B017291, che mantiene la stessa funzionalità di base e affidabilità per i sistemi di refrigerazione industriale e HVAC.

Configurazione tecnica

La serie MP 54 utilizza un sistema meccanico a doppio soffietto combinato con un circuito elettrico di ritardo per il monitoraggio fail-safe:

• Sistema a doppio soffietto: Integra due soffietti di pressione separati: uno per la pressione dell'olio e uno per la pressione di aspirazione. Il pressostato si attiva in base alla differenza fisica tra questi due ingressi.

• Relè temporizzato termico: Integrato con un relè termico impostato in fabbrica che consente al compressore di funzionare per una durata specifica (in genere 45, 60 o 90 secondi) senza una pressione dell'olio sufficiente prima di avviare un arresto di sicurezza.

• Calibrazione di fabbrica: Preimpostato a una pressione differenziale di 0.65 bar (9 psig), offre un riferimento affidabile per la maggior parte dei compressori industriali semi-ermetici e aperti.

• Elevata pressione di prova: In grado di sopportare una pressione di prova massima di 22 bar (319 psig), garantendo l'integrità dei soffietti durante le prove di pressione dell'impianto o in condizioni anomale di alta pressione.

• Durata dei soffietti: Progettati per sopportare temperature elevate, i soffietti sono classificati per un'esposizione a breve termine fino a 100 deg C.

Specifiche tecniche

Domande frequenti tecniche

Perché il 060B017266 è stato sostituito dal 060B017291?

Le sostituzioni dei prodotti della serie Danfoss MP sono generalmente determinate dall'ottimizzazione dei processi produttivi o dall'aggiornamento dei materiali. Il 060B017291 funge da sostituto funzionale diretto, offrendo la stessa impostazione di fabbrica di 0.65 bar e la stessa disposizione dei terminali, per garantire una sostituzione immediata nelle attività di manutenzione esistenti.

Come funziona il relè temporizzato termico in questo pressostato?

Quando il compressore si avvia, il relè termico viene eccitato. Se la pressione differenziale dell'olio non supera il valore impostato (0.65 bar) entro il tempo specificato, il riscaldatore del relè fa scattare il contatto meccanico, interrompendo l'alimentazione al contattore del compressore. In questo modo si garantisce che il compressore non funzioni mai senza lubrificazione per un periodo di tempo pericoloso.

Il 060B017266 è compatibile con tutti i refrigeranti?

La serie MP 54 è compatibile con tutti i comuni refrigeranti fluorurati (HFC, HCFC, CFC). Tuttavia, per le applicazioni che utilizzano ammoniaca (R717), è necessario impiegare versioni speciali con soffietti in acciaio inossidabile per prevenire la corrosione chimica.

Guida all'installazione e all'ingegneria

• Cablaggio di sicurezza: Il relè temporizzato termico deve essere cablato in serie con il circuito di comando del compressore. Assicurarsi che la tensione fornita al relè termico (terminali L e M) corrisponda alla tensione di comando del sistema, per evitare la bruciatura dell'elemento riscaldante interno.

• Collegamento della pressione: Collegare il soffietto "OIL" al lato di mandata della pompa dell'olio e il soffietto "LP" al basamento del compressore (lato di aspirazione). Utilizzare tubi capillari con anelli antivibranti per prevenire sollecitazioni meccaniche sui collegamenti dei soffietti.

• Riarmo manuale: Il 060B017266 è un dispositivo a riarmo manuale. Dopo uno scatto, il tecnico deve accertare la causa della perdita di pressione dell'olio prima di premere il pulsante di riarmo. Gli scatti frequenti indicano un grave problema di lubrificazione o un malfunzionamento della pompa dell'olio.
