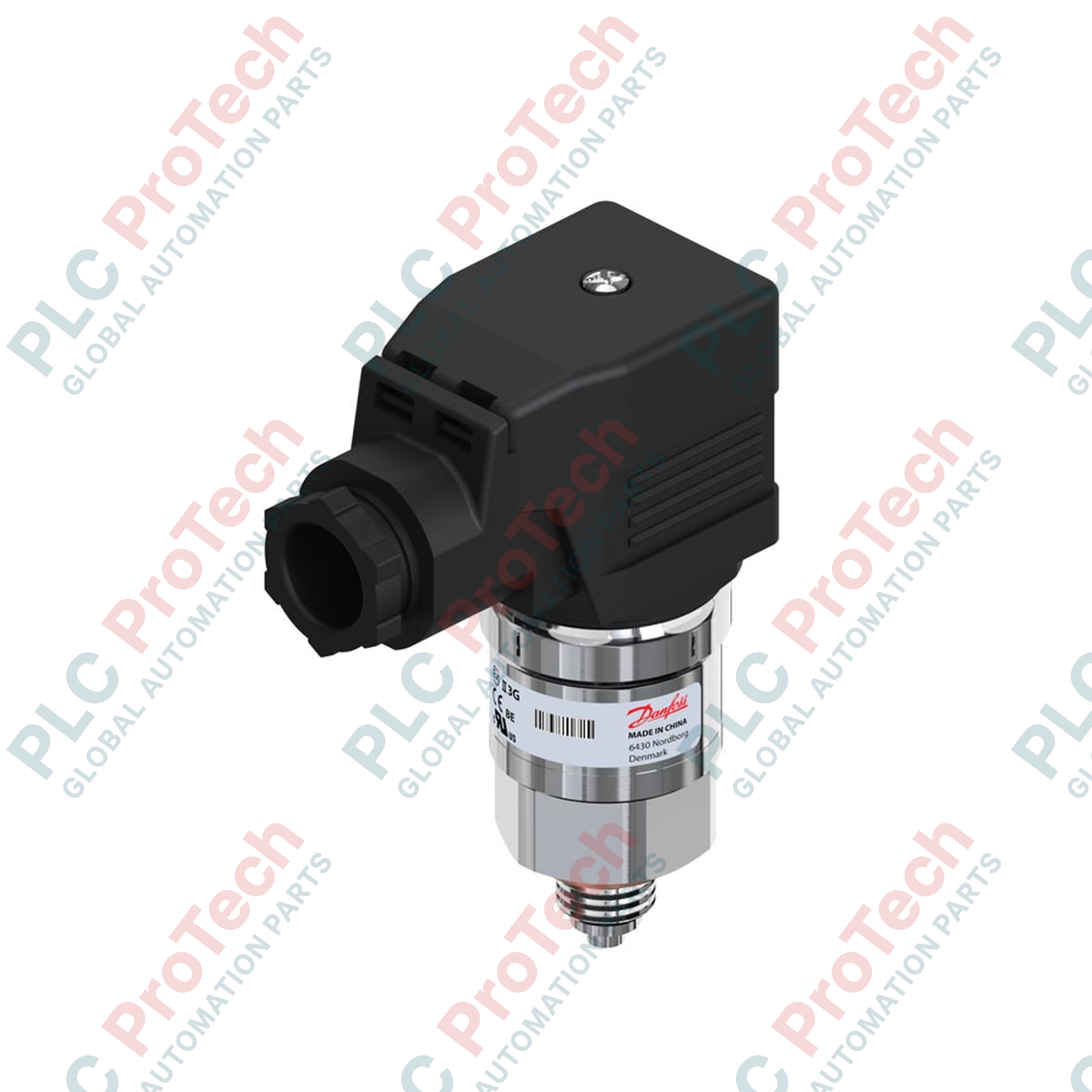

Trasmettitore di pressione industriale per impieghi gravosi Danfoss 060G5528 MBS 3100

Panoramica del prodotto

Il 060G5528 (060G5528) è un trasmettitore di pressione compatto ad alta precisione, approvato per uso marino, della serie Danfoss MBS 3100. Progettato per applicazioni industriali gravose, tra cui turbine eoliche offshore, sistemi di propulsione marina, centraline oleodinamiche e circuiti di raffreddamento di centrali elettriche, questo sensore offre una coerenza comprovata sul campo nel monitoraggio dei vettori di fluidi ad alta pressione. Mantenendo un circuito di feedback analogico 4-20 mA privo di errori verso un PLC centrale o un sistema di controllo distribuito (DCS), il 060G5528 protegge le infrastrutture critiche da picchi di sovrapressione, cavitazione e rotture delle tubazioni, riducendo significativamente il rischio di arresti del sistema e affaticamento dell'hardware.

Configurazione tecnica

L'architettura elettronica utilizza una cella di misura piezoresistiva alloggiata in un corpo in acciaio inossidabile resistente agli acidi. Questo design a pressione relativa sigillata fa riferimento ai parametri di pressione interna anziché alle variazioni della pressione atmosferica, risultando ottimale per processi fino a 250 bar. L'unità viene sottoposta durante la produzione a rigorosi test di autofrettage, ottenendo una capacità di sovraccarico strutturale di 1500 bar per resistere a fenomeni intensi di colpo d'ariete. Inoltre, l'elaborazione interna del segnale impone soglie di limitazione a 3.6 mA e 22.4 mA, consentendo ai sistemi di controllo di distinguere immediatamente tra dati di pressione validi e guasti di cablaggio.

Specifiche tecniche

Domande frequenti

Quali sono i vantaggi di un riferimento a pressione relativa sigillata rispetto a una pressione relativa standard?

La pressione relativa sigillata fa riferimento a una cavità interna permanentemente sigillata sotto vuoto, invece di utilizzare uno sfiato verso l'atmosfera aperta. Nelle applicazioni ad alta pressione, ciò impedisce l'ingresso di umidità e l'accumulo di particelle dietro il diaframma, mantenendo la precisione durante i lavaggi o l'esposizione all'ambiente marino.

In che modo le soglie di limitazione aiutano la diagnostica del processo?

Il sensore limita il proprio segnale di uscita. Limitando i valori a 3.6 mA e 22.4 mA, la logica del DCS o del PLC può isolare istantaneamente i difetti hardware o i guasti del circuito dalle variazioni valide della pressione di processo.

È possibile regolare il punto zero o l'intervallo sul campo?

No, questo modello presenta un design completamente saldato e calibrato in fabbrica, privo di potenziometri meccanici. Questa architettura fissa garantisce stabilità di calibrazione a lungo termine e previene la deriva del segnale causata dalle vibrazioni.

Protocollo di installazione e messa in servizio sul campo

• Posizionamento meccanico: Avvitare il raccordo di processo G 1/4 in una porta lavorata secondo gli standard DIN 3852-E o ISO 1179-2 Form E. Utilizzare una chiave dinamometrica calibrata sulle facce esagonali da 27 mm per serrare il trasmettitore a 35 Nm. Non ruotare mai manualmente il corpo superiore del trasmettitore durante l'installazione, poiché ciò potrebbe compromettere le tenute interne.

• Cablaggio elettrico: Verificare la corretta polarità durante il collegamento del circuito; collegare il conduttore positivo di alimentazione al Pin 1 e il ritorno comune al Pin 2 del connettore M20. Assicurarsi che la guarnizione perimetrale in gomma sia posizionata correttamente e in piano quando si chiude l'alloggiamento, per mantenere la tenuta IP65.

• Mitigazione delle pulsazioni: Sebbene il sensore disponga di un'elevata capacità di sovraccarico, l'esposizione costante alla cavitazione o a colpi d'ariete rapidi finirà per causare affaticamento. Nelle linee idrauliche ad alta velocità o nei sistemi con valvole ad azionamento rapido, installare a monte uno smorzatore meccanico delle pulsazioni per proteggere il diaframma di processo.
