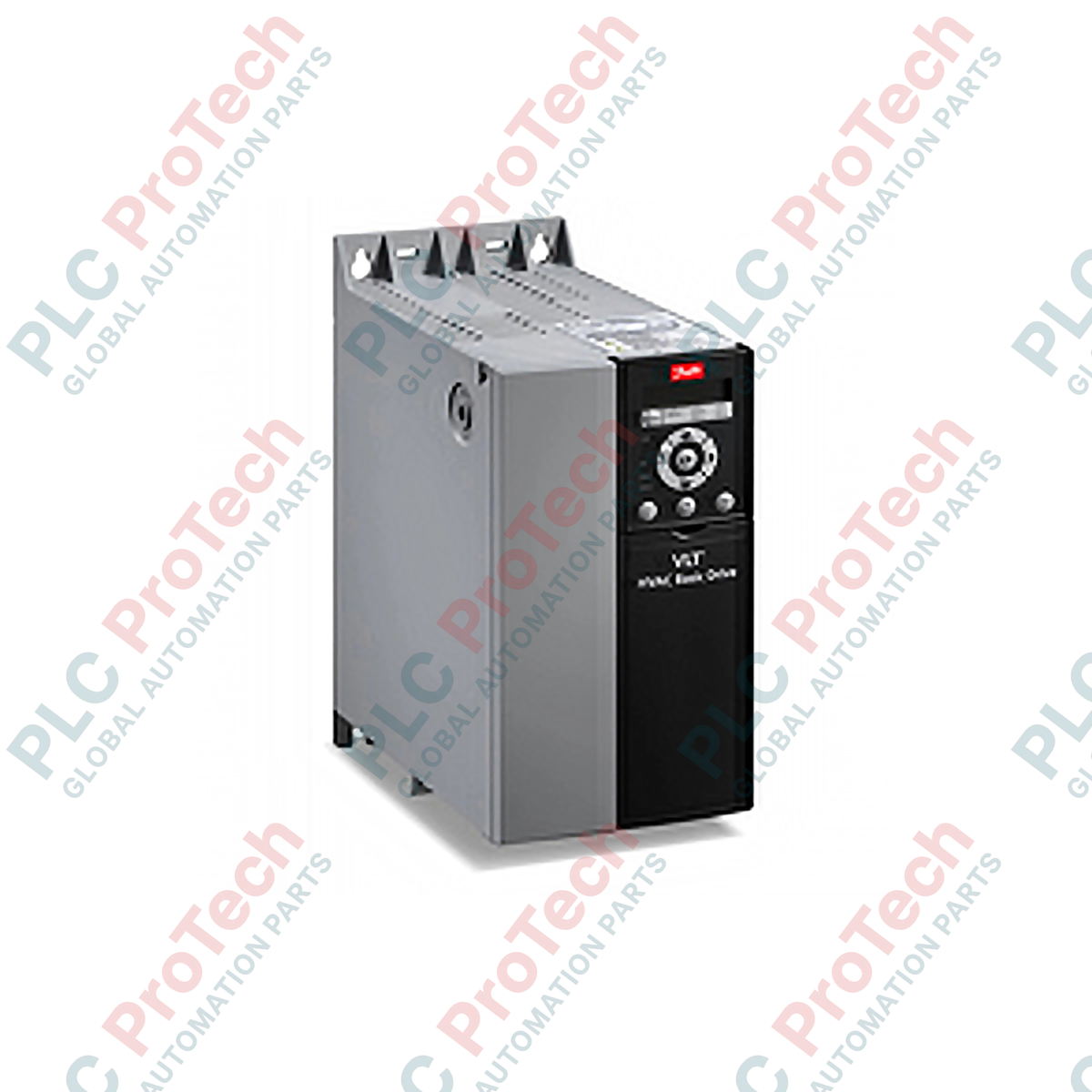

Convertitore di frequenza Danfoss 131L9869 VLT HVAC Basic Drive FC 101 da 11 kW

Panoramica del prodotto

Il Danfoss 131L9869 (FC-101P11KT4E20H4) è un VLT HVAC Basic Drive progettato specificamente per il controllo di motori CA nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria. Con una potenza nominale di 11 kW (15 HP) e un ingresso trifase da 380-480 VAC, questo convertitore di frequenza ottimizza il funzionamento di ventilatori e pompe in edifici commerciali, impianti di trattamento delle acque e torri di raffreddamento. Integra un reattore CC per ridurre la distorsione armonica e un filtro RFI di Classe A1 (C2) per garantire la compatibilità elettromagnetica all'interno di quadri elettrici sensibili. L'azionamento dispone di un ottimizzatore automatico dell'energia (AEO) che riduce il consumo energetico del 3-5% immediatamente all'avvio e fino al 15-25% all'anno regolando la tensione in base ai requisiti del carico. Realizzato con circuiti stampati rivestiti per resistere all'umidità e alle atmosfere corrosive, il telaio IP20 consente il montaggio affiancato senza riduzione della potenza, massimizzando la densità del quadro. Il controllore logico intelligente integrato sostituisce la logica PLC esterna per le applicazioni semplici, riducendo i tempi di progettazione e il numero di componenti, garantendo al contempo un controllo climatico affidabile e la continuità del processo.

Analisi della configurazione del codice tipo

Il codice modello FC-101P11KT4E20H4 definisce l'hardware specifico e il set di funzioni di questo azionamento:

•

  FC-101: Identificativo della serie VLT HVAC Basic Drive, ottimizzata per il controllo economico di ventilatori e pompe.



•

  P11K: Potenza nominale che specifica 11 kW (circa 15 HP) di uscita continua.



•

  T: Indica un'alimentazione di rete trifase in ingresso.



•

  4: Intervallo di tensione di rete da 380 - 480 VAC (50/60 Hz).



•

  E20: Tipo di involucro IP20 (montaggio su telaio, dimensioni del telaio H4/H5 a seconda della variante di tensione).



•

  H4: Filtro RFI integrato conforme alla Classe A1 (EN 61800-3Categoria C2), adatto ad ambienti industriali e commerciali senza filtraggio aggiuntivo.



Specifiche tecniche

Domande frequenti

Qual è il principale vantaggio della serie FC 101 rispetto agli azionamenti per uso generico nel settore HVAC?

La serie FC 101 include di serie funzioni firmware specifiche per HVAC, come un controllore PI integrato per la regolazione della pressione o del flusso, la modalità antincendio che forza il ventilatore a una velocità preimpostata indipendentemente dal comando, la modalità di sospensione per arrestare il motore quando la richiesta è bassa e la logica di controllo per pompe multiple. Queste funzioni eliminano la necessità di controllori PID esterni o di una programmazione PLC complessa per le attività di ventilazione standard.

Questo azionamento richiede un filtro RFI o una reattanza di linea esterni?

No. Il modello 131L9869 (opzione H4) include un filtro RFI integrato conforme agli standard di Classe A1 (C2), sufficiente per la maggior parte delle installazioni industriali e commerciali. Include inoltre una reattanza integrata sul collegamento CC per ridurre la distorsione armonica e proteggere il raddrizzatore di ingresso, eliminando la necessità di una reattanza di linea CA esterna nelle applicazioni standard.

Posso collegare direttamente a questo azionamento un termostato analogico standard?

Sì. L'azionamento dispone di due ingressi analogici configurabili (0-10 V o 4-20 mA) sui morsetti 53 e 54. È possibile collegare direttamente un sensore di temperatura ambiente o un potenziometro al riferimento di velocità, consentendo il funzionamento autonomo senza un sistema di gestione degli edifici (BMS) per retrofit più semplici.

Il pannello di controllo locale (LCP) è incluso con questo specifico codice prodotto?

Il codice del modello base "FC-101P11KT4E20H4" viene generalmente fornito senza il pannello di controllo grafico LCP (tastiera/display) installato, anche se alcune varianti di imballaggio regionali possono includerlo. Per la programmazione e il monitoraggio locali, di solito l'LCP 11 o LCP 12 (codice d'ordine 130B1100 / 130B1101) viene ordinato separatamente. L'azionamento può essere programmato tramite la porta RS485 utilizzando il software MCT 10 in ogni caso.

Integrazione nel quadro e precauzioni per il cablaggio

•

  Schema di messa a terra: Collegare il morsetto PE (Protective Earth) utilizzando un conduttore verde/giallo di almeno 10 mm2 alla barra di terra del quadro. Assicurarsi che il pannello di montaggio sia conduttivo e pulito (utilizzare rondelle a stella) per garantire una messa a terra a bassa impedenza, fondamentale per le prestazioni e la sicurezza del filtro RFI integrato.



•

  Separazione dei cavi: Mantenere una distanza minima di 200 mm tra i cavi di potenza del motore (U/V/W) e i cavi dei segnali di controllo (analogici/digitali/RS485) per evitare disturbi indotti. Incrociare i cavi a 90 gradi se i percorsi devono intersecarsi. Utilizzare sempre cavi schermati a doppino intrecciato per il cablaggio di controllo e collegare il filo di drenaggio della schermatura al morsetto di terra comune (ad es., morsetto 20 o 39) solo lato azionamento, oppure a entrambe le estremità se richiesto dalle normative EMC locali.



•

  Protezione con fusibile e sezionamento: Installare sul lato di ingresso (L1, L2, L3) un interruttore automatico tripolare o un sezionatore con fusibili, dimensionato per la corrente massima dell'azionamento (circa 32 A per 11 kW). L'azionamento contiene un fusibile di ingresso non sostituibile, ma un sezionatore esterno è obbligatorio per le procedure di blocco e apposizione dei cartelli durante la manutenzione.



•

  Distanze per la ventilazione: Sebbene sia consentito il montaggio affiancato, assicurarsi di lasciare uno spazio libero minimo di 50 mm sopra la bocchetta di ventilazione superiore e di 100 mm sotto quella inferiore, per consentire un flusso d'aria senza ostacoli verso la ventola di raffreddamento. Se l'installazione avviene in un armadio con porta chiusa, verificare che la portata di estrazione della ventola dell'armadio sia sufficiente a dissipare il calore generato dall'azionamento (perdite di circa 150-200W a pieno carico).
