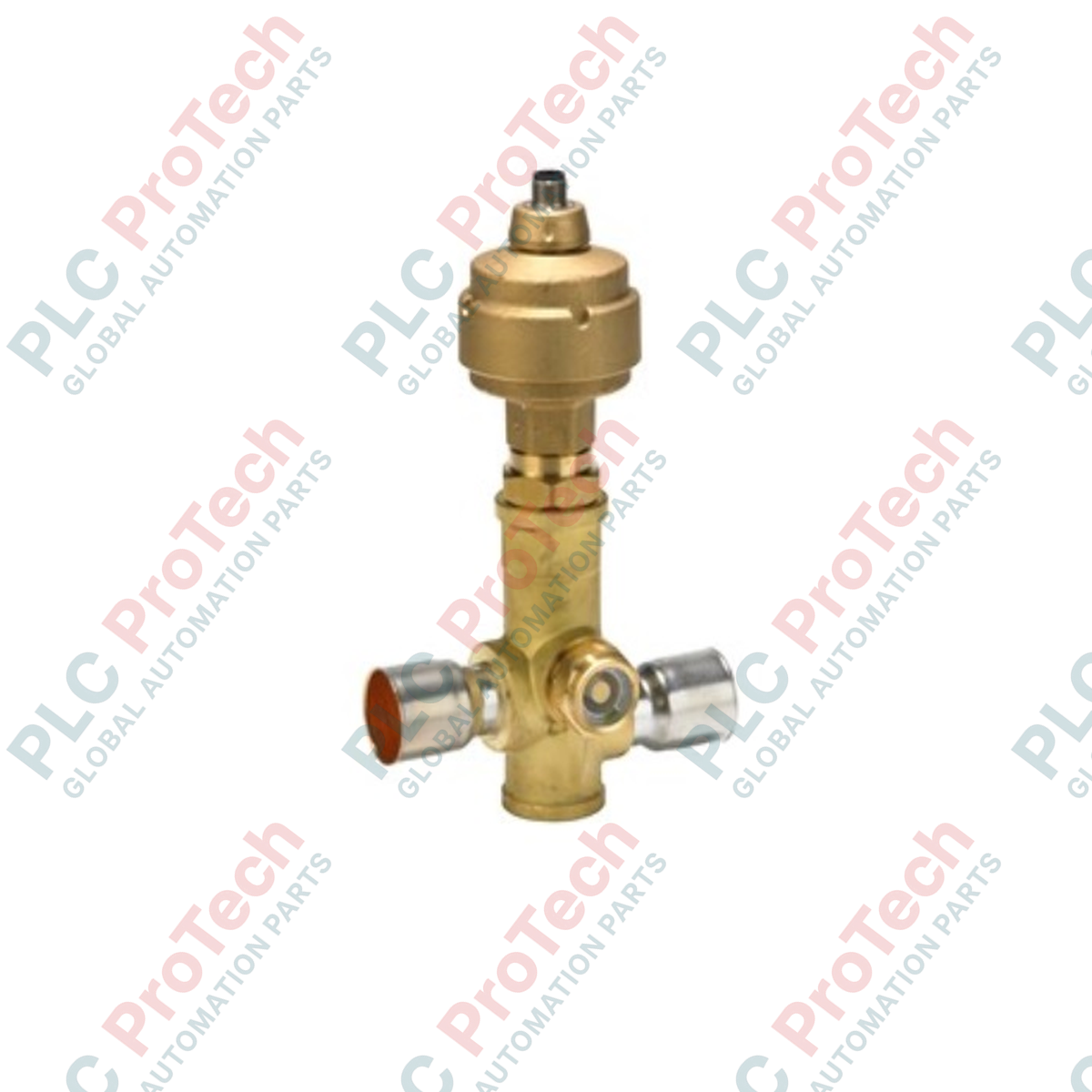

DANFOSS ETS 50 034G1706 Valvola di espansione elettrica

Panoramica del prodotto

La 034G1706 (034G1706) è una valvola di espansione elettrica (EEV) ad alta precisione della serie Danfoss ETS 50, progettata per l'iniezione accurata del liquido nei sistemi di climatizzazione e refrigerazione. Grazie a un sofisticato attuatore con motore passo-passo, la 034G1706 offre un controllo preciso del flusso di refrigerante, garantendo un'efficienza ottimale dell'evaporatore e mantenendo stabile il surriscaldamento anche in condizioni di carico in rapido cambiamento. La valvola presenta un design a passaggio diritto, con connessioni ODF a saldare da 1 1/8 pollici e una struttura bimetallica (acciaio/rame) per semplificare l'installazione. Progettata per l'integrazione con controllori elettronici, questa valvola ETS 50 è essenziale per refrigeratori, pompe di calore e unità di refrigerazione commerciale ad alte prestazioni, poiché riduce il consumo energetico e protegge il compressore prevenendo il trascinamento di liquido.

Configurazione tecnica

La serie ETS 50 si caratterizza per il design bilanciato e la robusta interfaccia elettrica, progettati specificamente per cicli di raffreddamento industriali ad alta intensità:

• Design a flusso bilanciato: La valvola è bilanciata internamente, consentendole di funzionare efficientemente in entrambe le direzioni del flusso (bidirezionale) e garantendo una regolazione stabile su un'ampia gamma di differenziali di pressione.

• Precisione del motore passo-passo: È dotata di un motore passo-passo ad alta risoluzione che consente il posizionamento preciso del cono della valvola, permettendo regolazioni estremamente fini della portata massica del refrigerante.

• Metallurgia avanzata: Integra connessioni bimetalliche (acciaio/rame), che consentono la saldatura diretta alle tubazioni in rame mantenendo l'integrità strutturale e la resistenza alla corrosione del corpo valvola in acciaio inossidabile.

• Interfaccia elettrica standardizzata: È dotata di un connettore maschio M12 standard a 4 pin, che facilita una connessione sicura e impermeabile all'umidità con driver o controllori esterni.

• Protezione ambientale: L'attuatore e l'alloggiamento elettrico hanno grado di protezione IP67, offrendo protezione totale dalla polvere e dall'immersione temporanea, aspetto fondamentale per le valvole installate in sezioni umide dell'evaporatore o in unità esterne.

Specifiche tecniche

Domande frequenti tecniche

In che modo la connessione bimetallica facilita il processo di installazione?

I connettori bimetallici della 034G1706 presentano un manicotto in acciaio inossidabile con uno strato esterno in rame. Ciò consente ai tecnici di eseguire la brasatura standard rame-rame senza la necessità di fondenti speciali o procedure complesse normalmente richieste per l'acciaio inossidabile, riducendo significativamente il rischio di perdite nei giunti.

Quale tipo di controllore è necessario per azionare la ETS 50?

La 034G1706 richiede un driver per motore passo-passo bipolare (come un Danfoss EKD 316 o un controllore elettronico equivalente). Il driver deve essere in grado di fornire la corrente e gli impulsi di passo corretti per posizionare con precisione la valvola sulla base dei dati di retroazione dei sensori di pressione e temperatura.

Questa valvola può essere utilizzata sia per i cicli di raffreddamento sia per quelli di riscaldamento in una pompa di calore?

Sì. La serie ETS 50 è progettata per il funzionamento bidirezionale. Può regolare efficacemente il flusso di refrigerante in entrambe le direzioni, risultando ideale per i sistemi a pompa di calore reversibili in cui la valvola deve fungere da dispositivo di espansione sia durante il funzionamento in riscaldamento sia durante quello in raffreddamento.

Guida alla progettazione e all'installazione

• Procedura di brasatura: Durante la saldatura delle connessioni ODF da 1 1/8 pollici, è fondamentale utilizzare un panno umido o una pasta termodissipatrice per avvolgere il corpo della valvola. Un trasferimento di calore eccessivo al motore passo-passo interno o alla sede della valvola può causare danni permanenti agli avvolgimenti del motore o alla calibrazione.

• Orientamento di montaggio: La valvola dovrebbe idealmente essere montata con l'attuatore rivolto verso l'alto (entro 90 gradi dalla verticale). Ciò impedisce all'olio del compressore o al refrigerante liquido di accumularsi nell'alloggiamento dell'attuatore, garantendo una maggiore durata del gruppo motore passo-passo.

• Schermatura elettrica: Utilizzare un cavo M12 schermato per la connessione elettrica, soprattutto nei quadri che contengono azionamenti a frequenza variabile (VFD). Una schermatura adeguata impedisce che le interferenze elettromagnetiche causino "passi persi" nel motore, con conseguente controllo impreciso del surriscaldamento.
