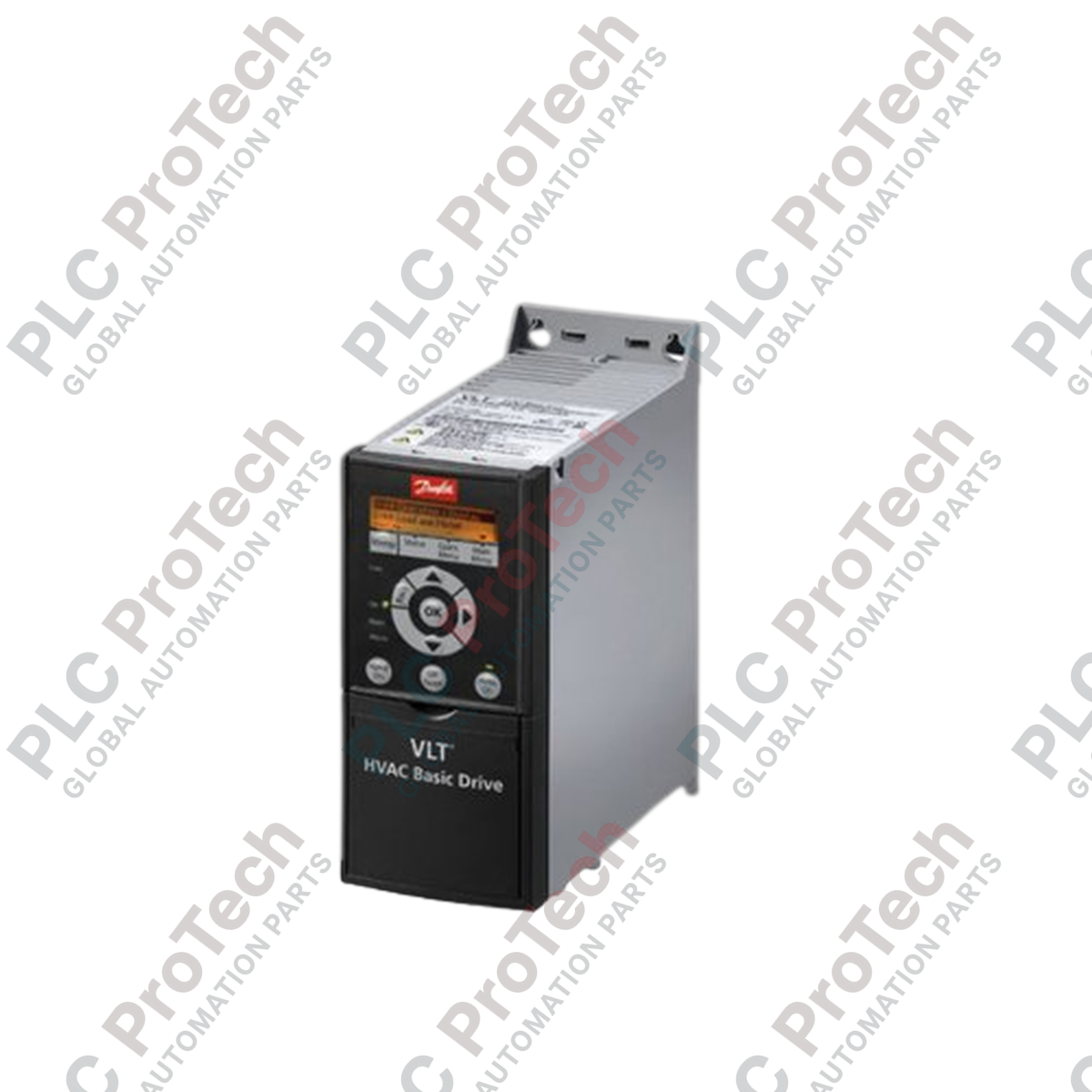

Azionamento base Danfoss VLT HVAC FC111P22KT4 22kW

Panoramica del prodotto

Il FC111P22KT4 (FC-111P22KT4) è un convertitore di frequenza ad alte prestazioni della serie Danfoss VLT HVAC Basic Drive, progettato specificamente per ottimizzare le applicazioni con ventilatori e pompe. Con una potenza nominale di 22 kW (30 HP), questo azionamento è una risorsa fondamentale per i sistemi di automazione degli edifici, le torri di raffreddamento e la ventilazione industriale. Il FC111P22KT4 eccelle nella riduzione dei consumi energetici e dei costi operativi, fornendo un controllo preciso del flusso e funzioni HVAC integrate. Il suo design compatto con involucro H5 e il rendimento massimo del 98.1 percento lo rendono una soluzione ideale per i responsabili degli impianti che desiderano massimizzare la disponibilità del sistema riducendo al minimo l'impronta di carbonio delle infrastrutture di climatizzazione su larga scala.

Configurazione tecnica

Il VLT HVAC Basic Drive è progettato per garantire semplicità e affidabilità in ambienti commerciali esigenti. La sua architettura hardware è ottimizzata per un'integrazione perfetta nei circuiti di controllo HVAC esistenti.

• Densità di potenza: Fornisce un'uscita continua di 42.5 A a 400 V, alloggiata in un telaio H5 salvaspazio che semplifica la disposizione nel quadro.

• Gestione termica: Progettato per mantenere prestazioni elevate anche a temperature elevate, fornisce un'uscita continua di 38.0 A in condizioni di temperatura ambiente pari a 50 deg C.

• Efficienza energetica: Offre un rendimento "nel migliore dei casi" del 98.1 percento, riducendo significativamente la dissipazione del calore nei locali elettrici.

• Firmware specifico per HVAC: Include funzioni integrate come Modalità incendio, Auto-tuning della pompa e Modalità sospensione per proteggere le apparecchiature meccaniche e garantire la sicurezza degli occupanti.

• Accessibilità del cablaggio: Dispone di morsetti progettati per cavi fino a 16 mm2 (6 AWG), garantendo collegamenti elettrici sicuri sia per l'ingresso di rete sia per l'uscita verso il motore.

Specifiche tecniche

Domande frequenti tecniche

Qual è la temperatura ambiente massima alla quale il FC111P22KT4 può funzionare senza spegnimento completo?

L'azionamento è progettato per garantire prestazioni complete a 40 deg C. Può funzionare fino a 50 deg C, sebbene la corrente di uscita continua venga ridotta (ad esempio, da 42.5 A a 38.0 A a 400 V) per proteggere i componenti interni dallo stress termico.

Questo azionamento supporta il funzionamento di emergenza durante un incendio?

Sì, la serie VLT HVAC Basic Drive include una funzione "Modalità incendio". Quando viene attivata, l'azionamento ignora la maggior parte degli allarmi non critici e degli interventi delle protezioni interne per mantenere in funzione il più a lungo possibile i ventilatori di estrazione dei fumi e di pressurizzazione delle scale.

Quale sezione del cavo è necessaria per i morsetti di rete e del motore?

I morsetti dell'involucro H5 accettano cavi con sezione massima di 16 mm2 o 6 AWG. Si raccomanda di utilizzare cavi motore schermati per mantenere la compatibilità elettromagnetica (EMC) negli ambienti degli edifici commerciali.

Guida all'ingegneria e all'installazione

• Gestione del flusso d'aria verticale: Per garantire il rendimento nominale del 97.9 percento e prevenire il surriscaldamento, il FC111P22KT4 deve essere montato verticalmente. Mantenere uno spazio sufficiente sopra e sotto l'involucro H5 per consentire alle ventole integrate di far passare efficacemente aria fredda attraverso il dissipatore di calore.

• Riduzione delle armoniche: Sebbene l'HVAC Basic Drive sia altamente efficiente, carichi elevati da 22 kW possono introdurre armoniche nella rete elettrica dell'edificio. Assicurarsi che l'azionamento sia integrato con reattanze di linea adeguate oppure verificare la capacità del trasformatore dell'edificio se più unità sono installate sullo stesso bus.

• Impostazioni di protezione del motore: Durante la messa in servizio iniziale, inserire accuratamente nel set di parametri dell'azionamento i dati di targa del motore (corrente, tensione, RPM). Utilizzare la funzione Automatic Motor Adaptation (AMA) per consentire all'azionamento di misurare la resistenza statorica del motore, ottimizzando così le prestazioni di coppia e il risparmio energetico.
