Modulo applicativo analogico I/O standard Lenze serie 8200 E82ZAFAC

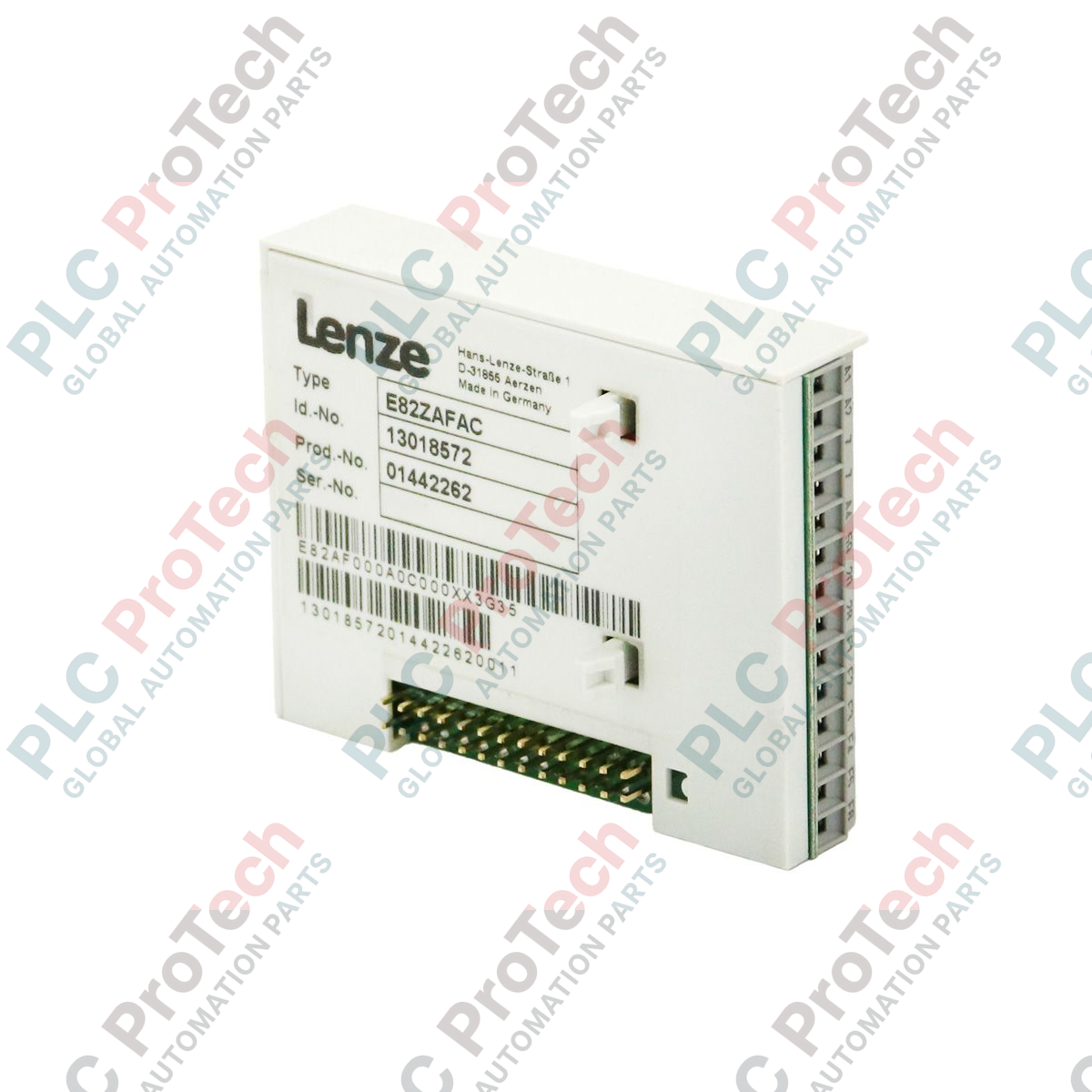

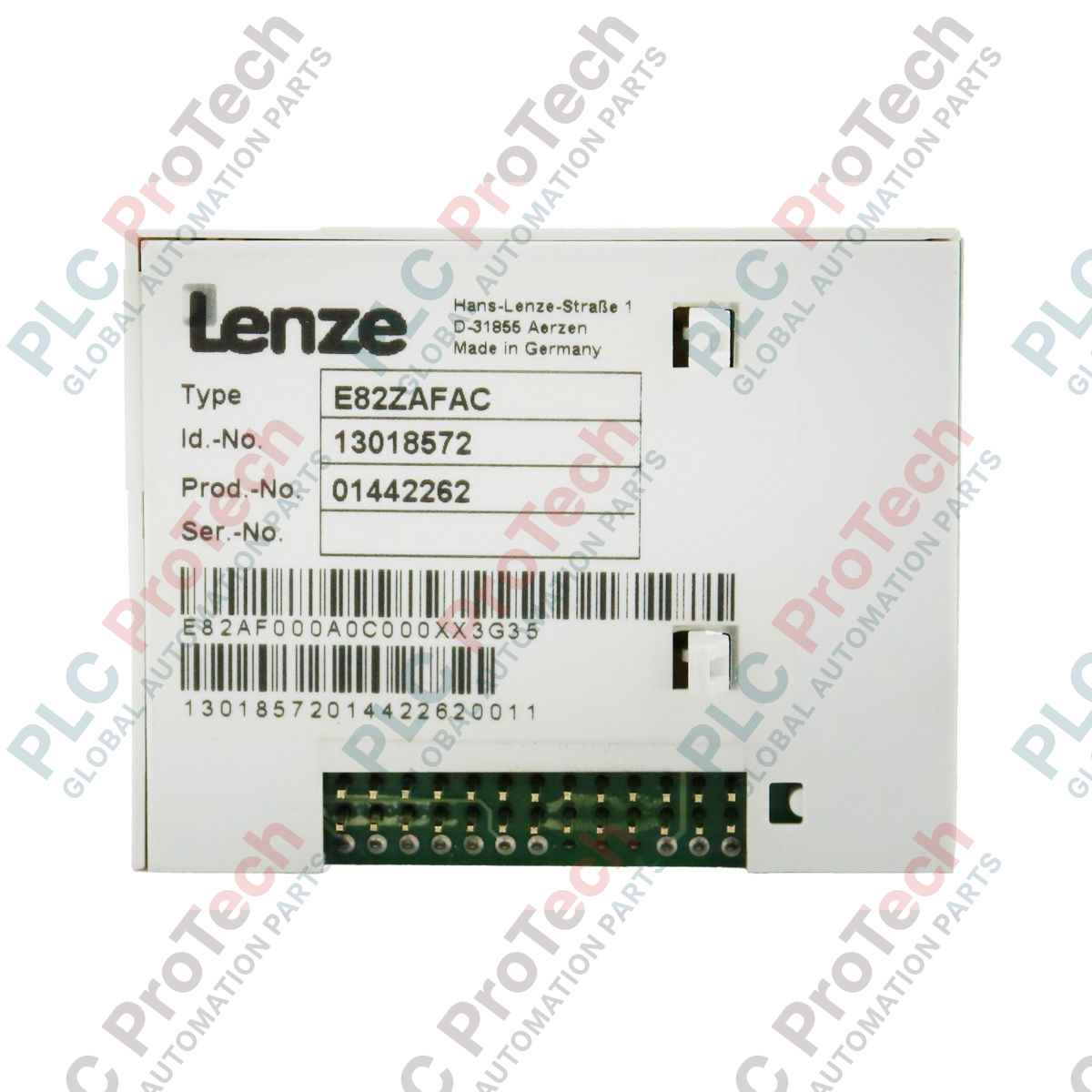

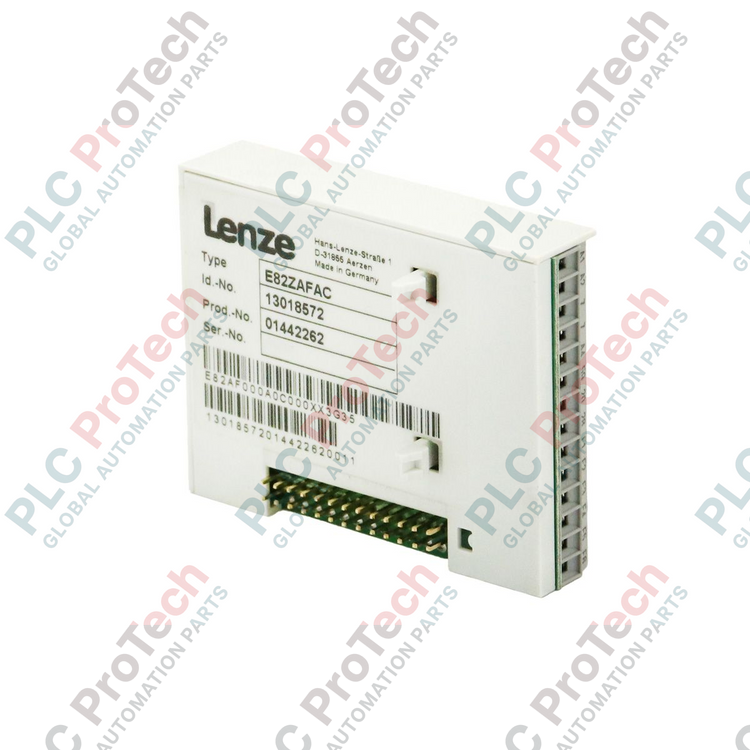

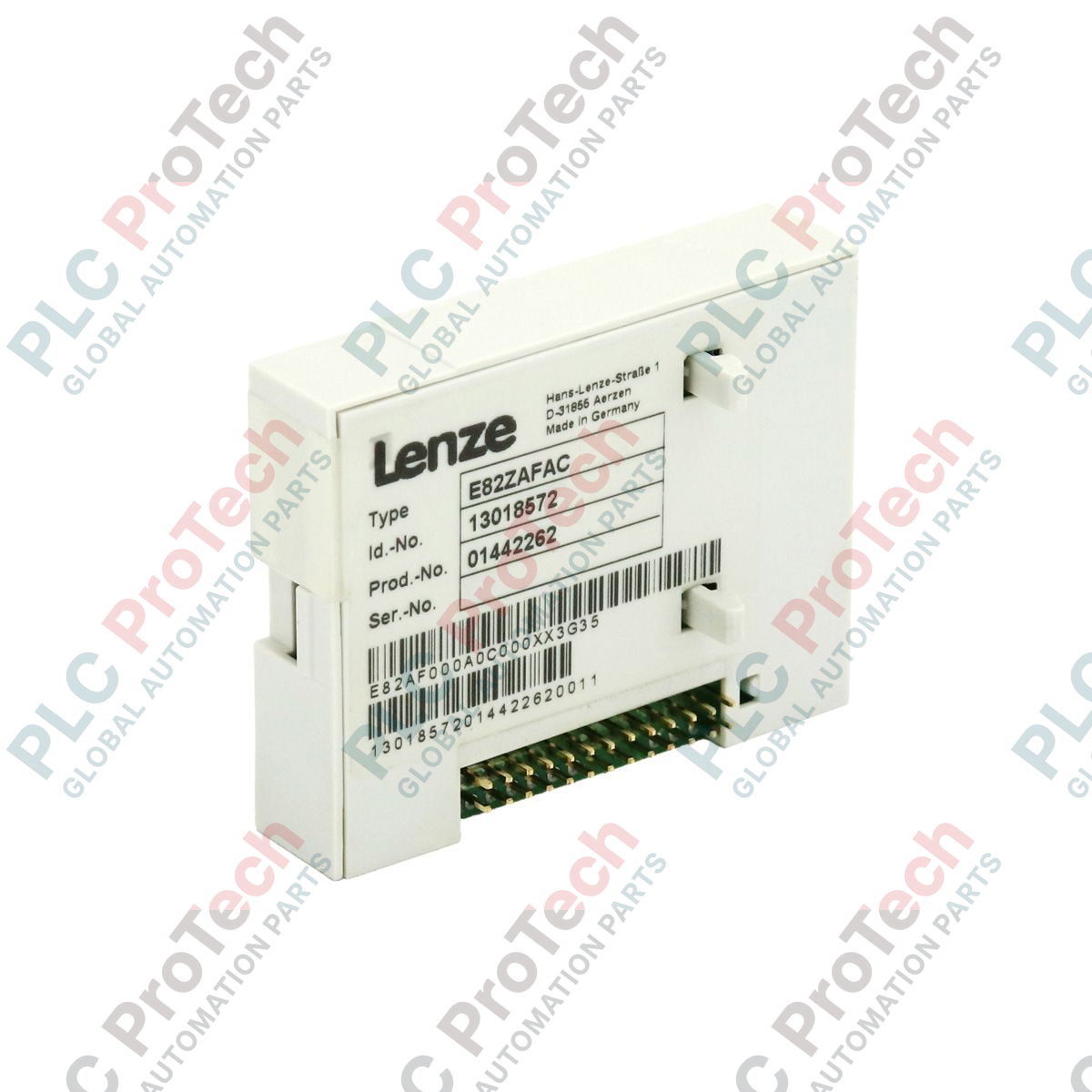

Panoramica del prodotto

E82ZAFAC (E82ZAFAC) è un versatile modulo applicativo I/O progettato per le serie di inverter di frequenza Lenze 8200 Vector e 8200 Motec. Questo modulo funge da ponte tra l'elaborazione interna dell'inverter e l'hardware di controllo esterno, offrendo un'ampia gamma di punti di connessione digitali e analogici. Nelle applicazioni industriali B2B, come trasportatori multi-drive sincronizzati, sistemi di dosaggio e automazione del controllo climatico, E82ZAFAC è un componente fondamentale per integrare sensori locali, potenziometri e segnali PLC. Utilizzando questo modulo, i progettisti di sistemi possono ottenere un controllo preciso della velocità ad anello chiuso e sequenze logiche complesse direttamente a livello dell'azionamento. Sebbene si trovi attualmente nella fase di dismissione, E82ZAFAC rimane una risorsa essenziale per mantenere la flessibilità e la connettività delle installazioni esistenti della serie 8200, offrendo l'affidabilità dell'ingegneria tedesca in un formato compatto e modulare.

Configurazione tecnica

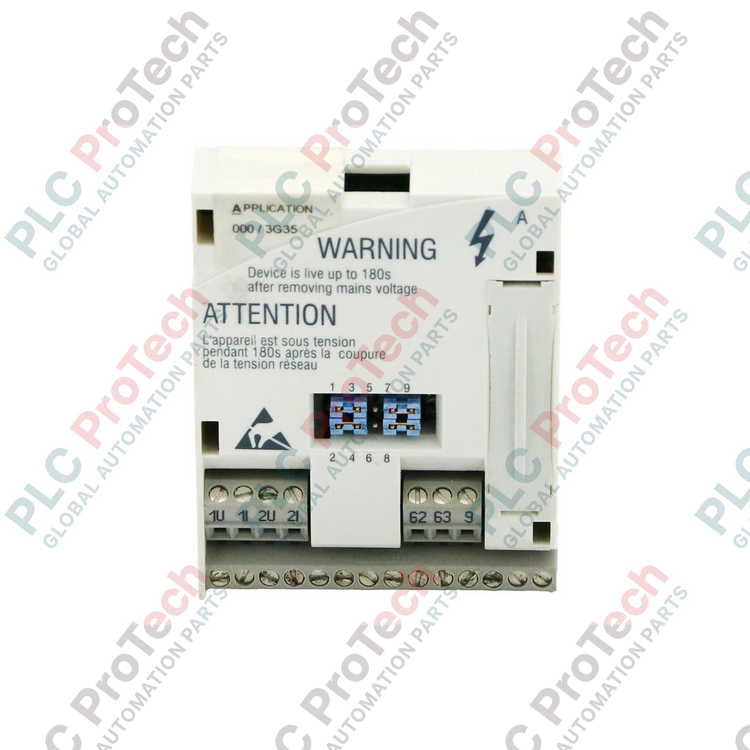

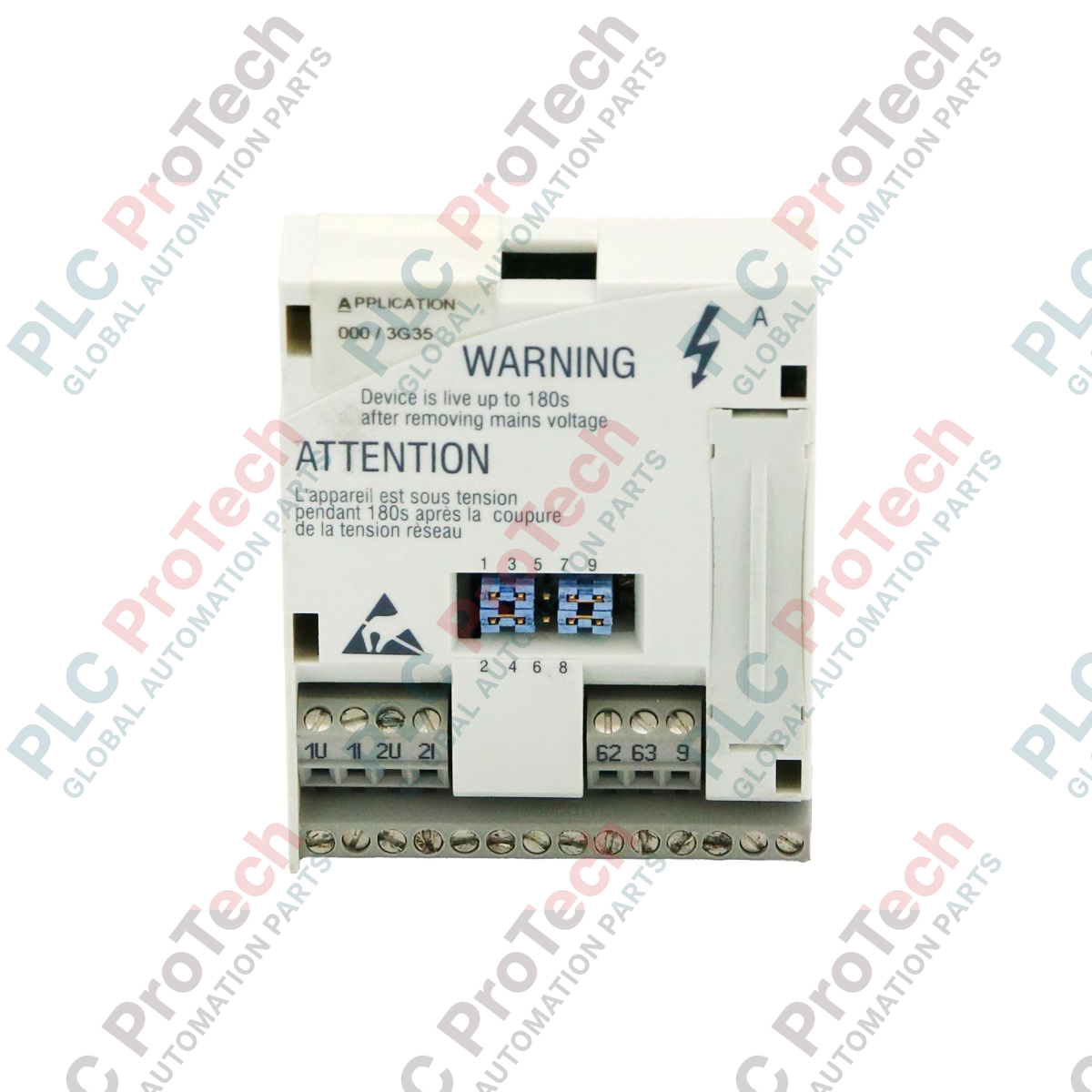

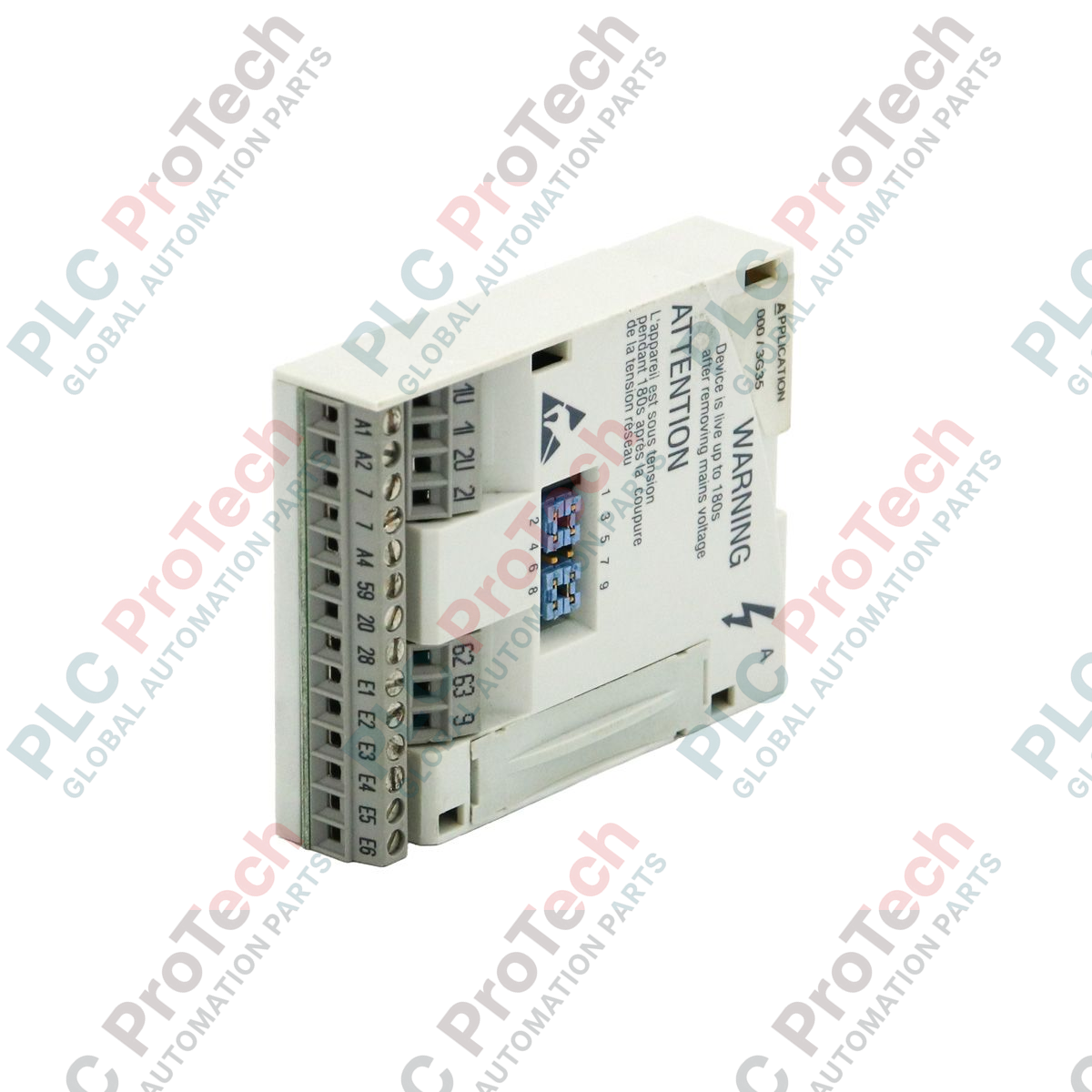

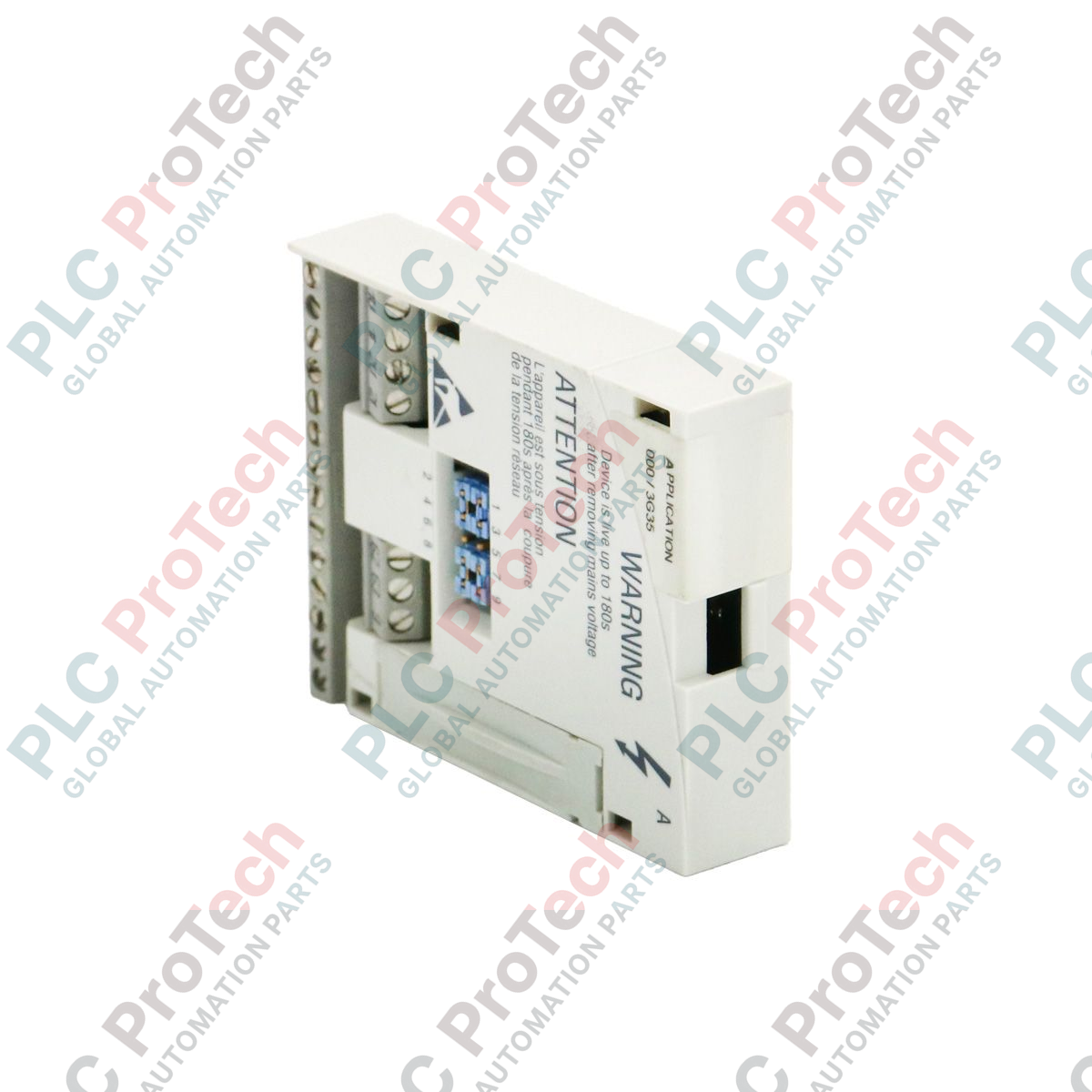

E82ZAFAC è progettato per l'integrazione "hot-plug" nello slot AIF (Automation Interface) standard situato sul pannello frontale degli azionamenti della serie 8200. Il modulo presenta una configurazione dei morsetti ad alta densità, comprendente 7 ingressi digitali per il controllo delle sequenze (ad esempio, avvio/arresto, senso orario/antiorario, velocità fisse) e 2 uscite digitali per la segnalazione dello stato (ad esempio, stati "Pronto" o "Guasto"). Anche la sezione analogica è altrettanto completa e offre 2 ingressi analogici (0-10V o 0/4-20mA) per i valori di riferimento o il feedback dei sensori, nonché 2 uscite analogiche per visualizzare valori effettivi come la frequenza o la corrente del motore su strumenti esterni. Le dimensioni ultra-compatte di 5 x 1 x 7 cm e il peso ridotto di 0.12 kg consentono di ottenere la massima funzionalità senza aumentare le dimensioni complessive dell'unità inverter.

Specifiche tecniche

Domande frequenti tecniche

Come si commutano gli ingressi analogici tra i segnali di tensione (0-10V) e di corrente (4-20mA)?

Il tipo di segnale per gli ingressi analogici di E82ZAFAC è generalmente determinato dalle impostazioni dei parametri interni dell'inverter della serie 8200, come il parametro C0034. Alcune versioni hardware possono inoltre richiedere la regolazione di mini-interruttori DIP o ponticelli interni situati sul modulo stesso prima dell'installazione.

E82ZAFAC è compatibile con la serie i550 più recente?

No. E82ZAFAC è progettato specificamente per l'architettura dello slot AIF della serie 8200. Gli azionamenti Lenze più recenti, come i550, utilizzano un sistema di interfaccia modulare diverso. Per passare alla tecnologia più recente, è necessario sostituire completamente l'azionamento e il modulo I/O.

È possibile utilizzare gli ingressi digitali per il conteggio ad alta velocità?

Sebbene gli ingressi digitali siano ottimizzati per la logica di controllo standard e le commutazioni, la loro frequenza di campionamento è limitata dal ciclo di elaborazione interno dell'inverter. Per il conteggio di impulsi ad alta velocità o il posizionamento, sono generalmente consigliati moduli funzionali specializzati o la serie 9300.

Guida all'ingegneria e all'installazione

Per un'installazione corretta di E82ZAFAC, assicurarsi che l'inverter sia spento prima di inserire il modulo nello slot AIF, per evitare transitori elettrici. Durante il cablaggio degli ingressi analogici, utilizzare cavi a doppino intrecciato schermati per proteggere i segnali a bassa tensione dalle interferenze elettromagnetiche generate dai cavi del motore. La schermatura deve essere collegata a terra sulla piastra di schermatura dell'inverter. Per prevenire il rumore di segnale, mantenere una distanza di almeno 10 cm tra il cablaggio I/O e i cavi di alimentazione ad alta tensione. Una volta installato, utilizzare il software Lenze Global Drive Control (GDC) o una tastiera a innesto per assegnare le funzioni desiderate ai morsetti I/O, ad esempio assegnando uno specifico ingresso digitale alla "frenatura CC" o un'uscita analogica alla "coppia del motore".
