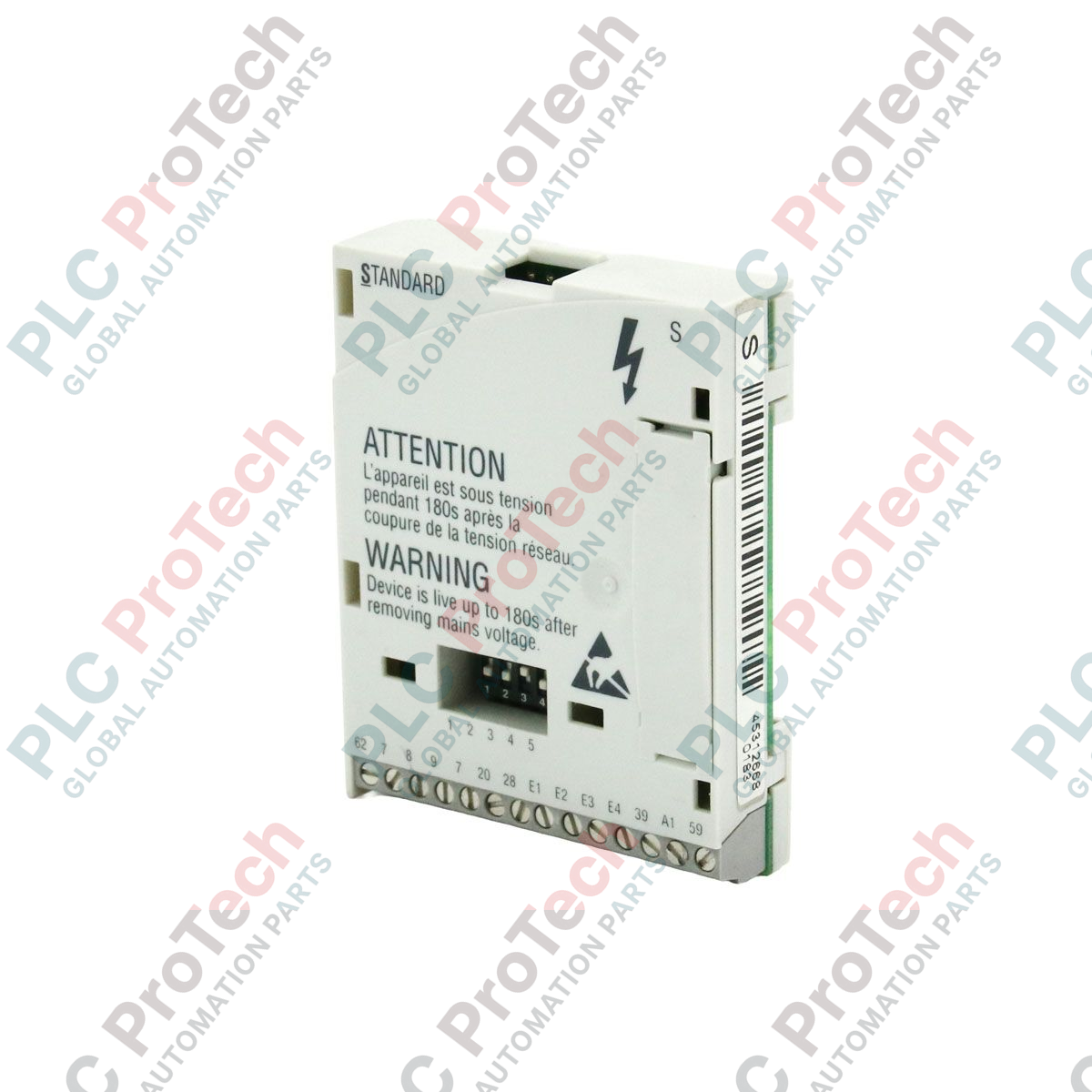

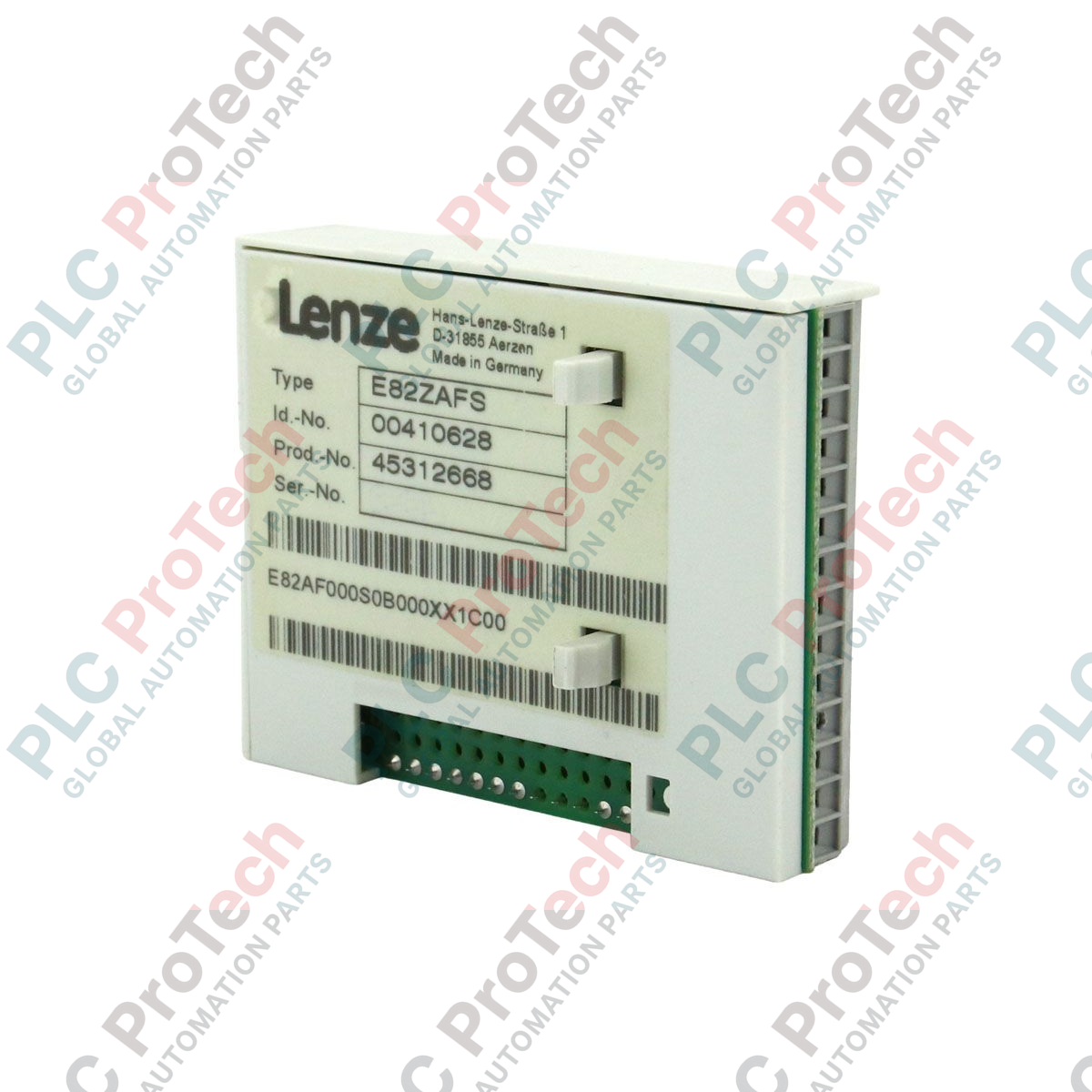

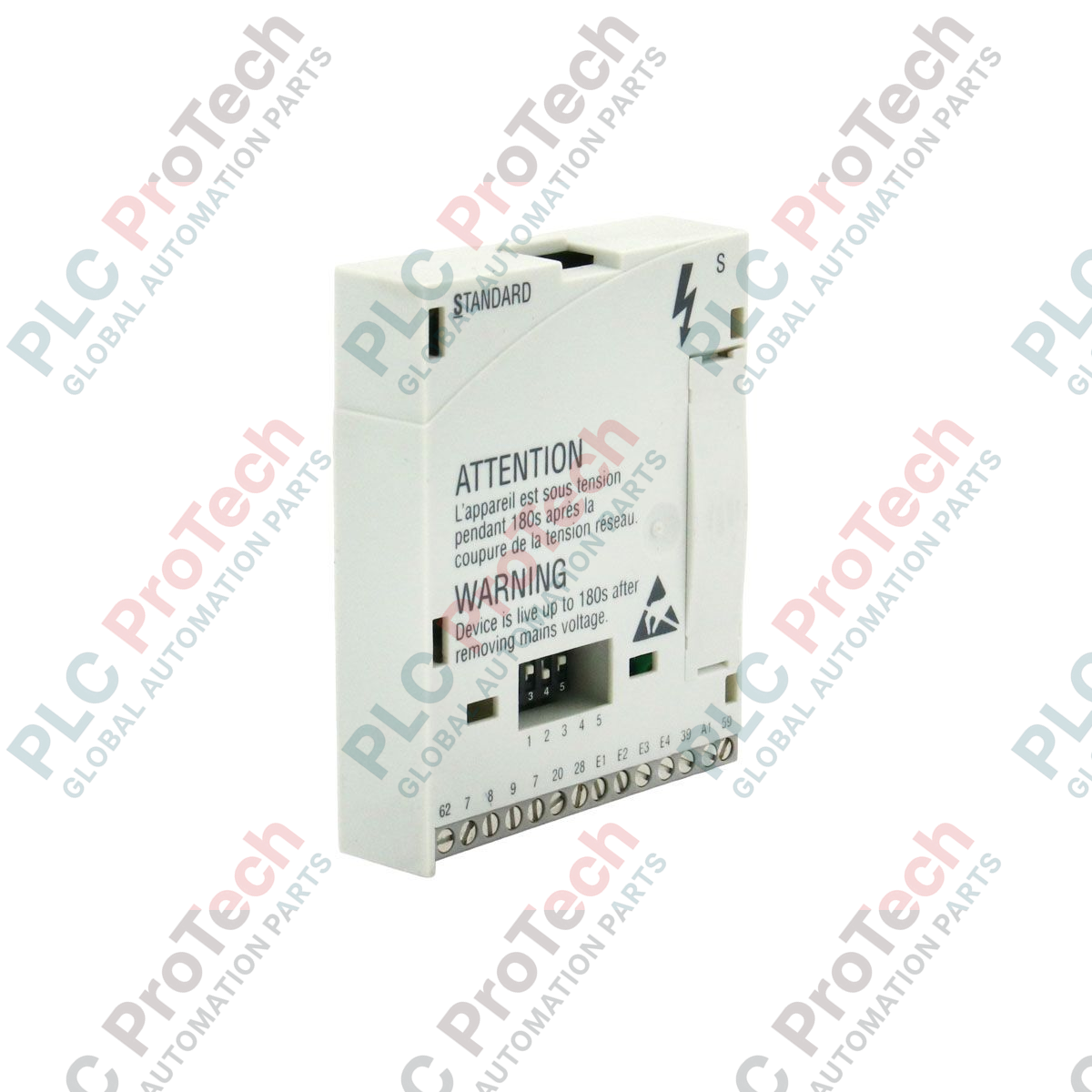

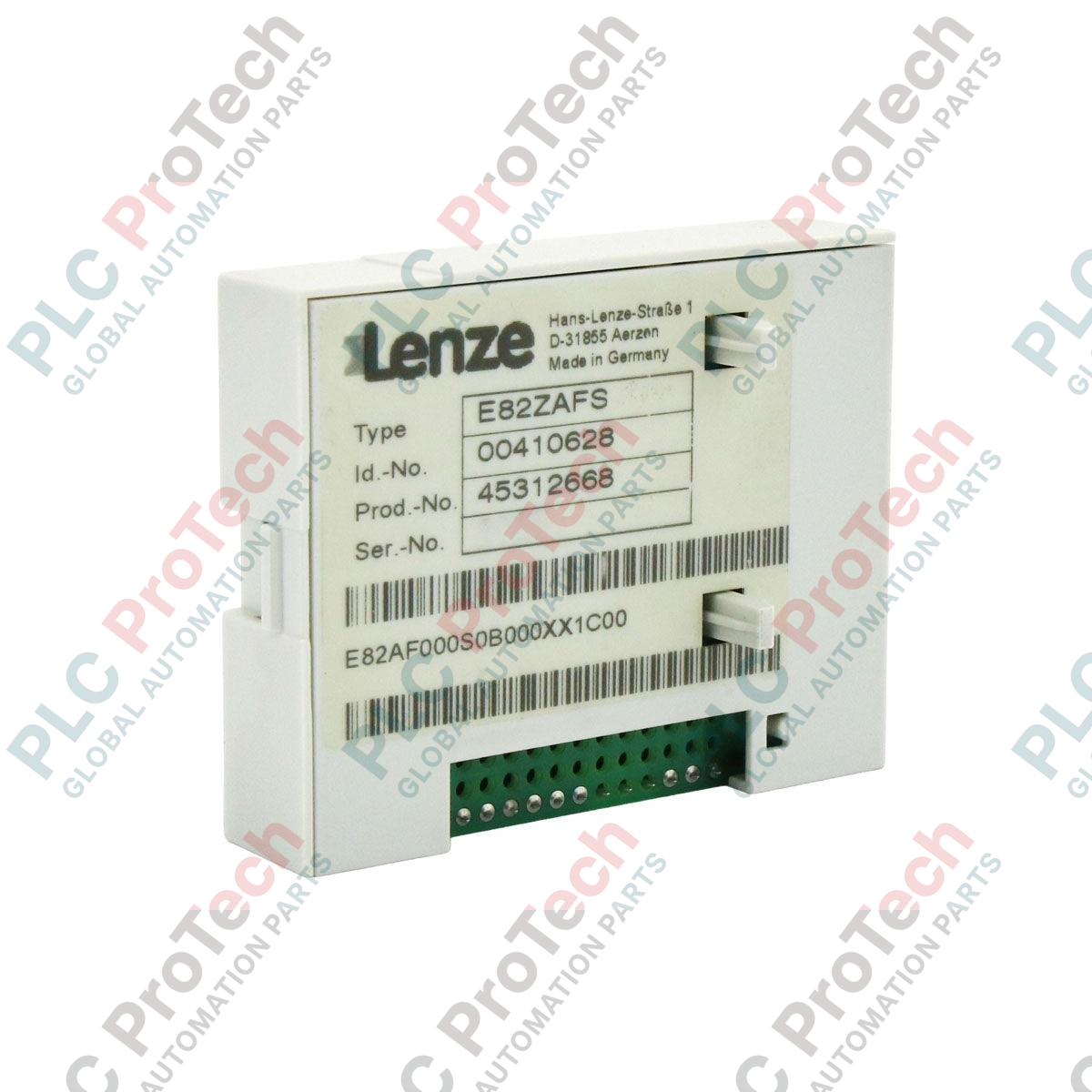

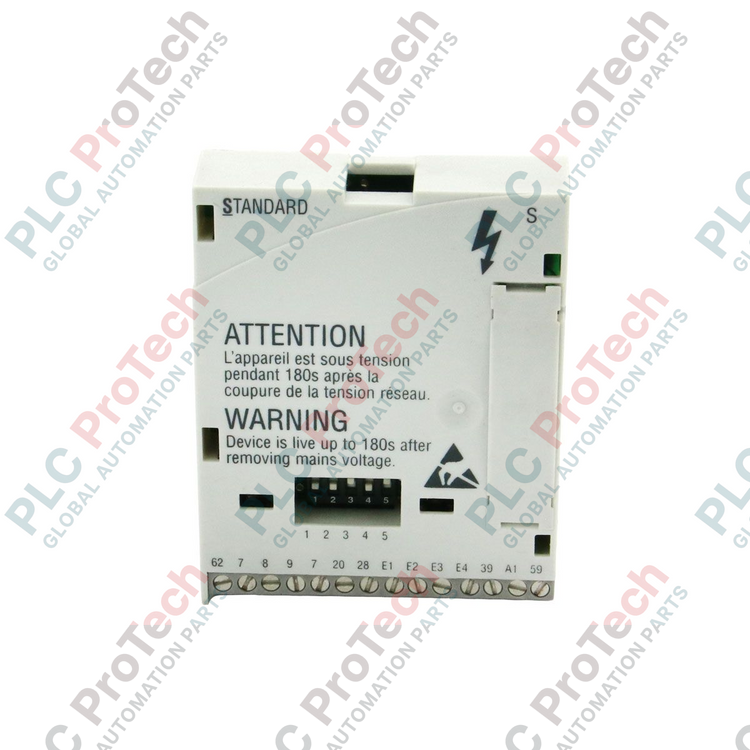

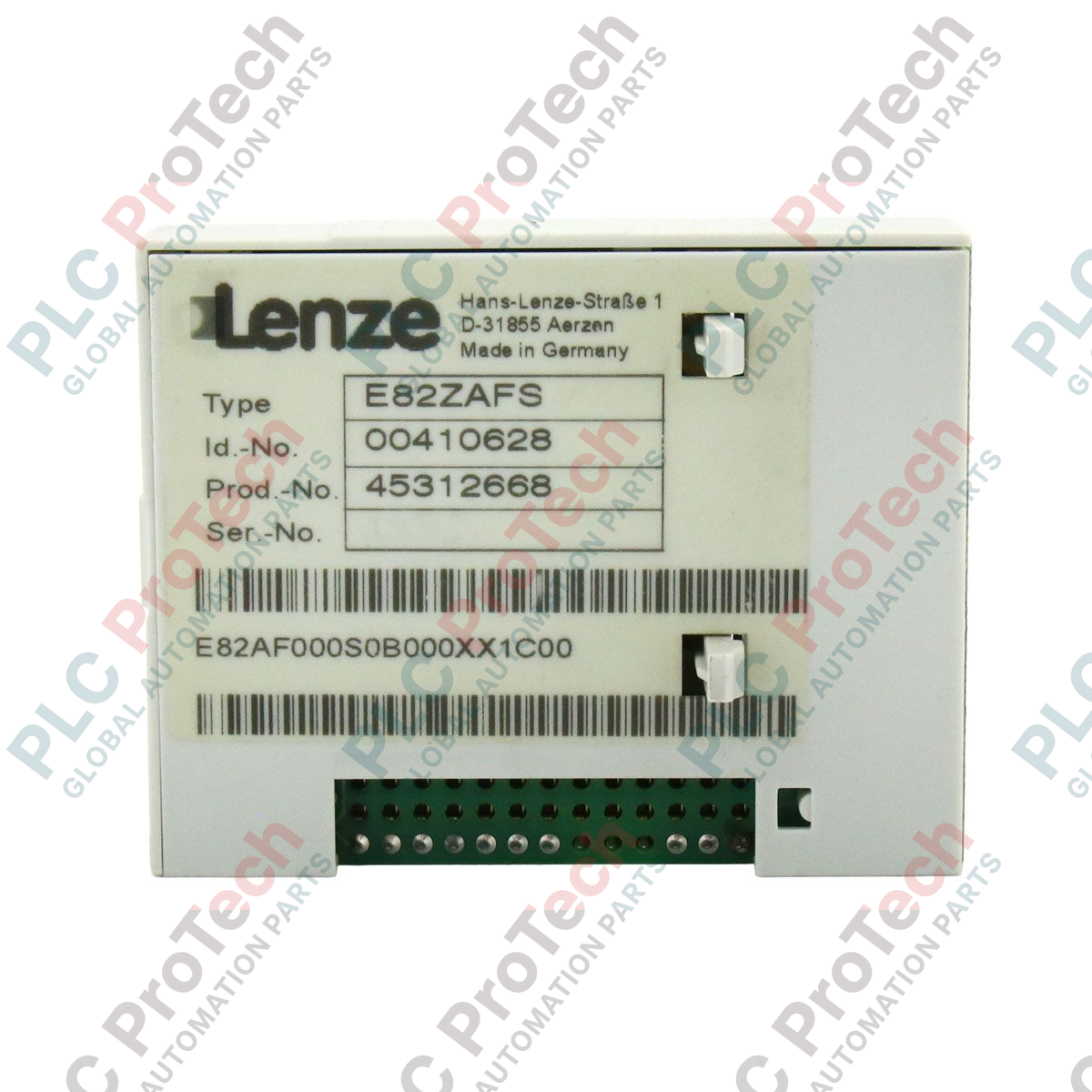

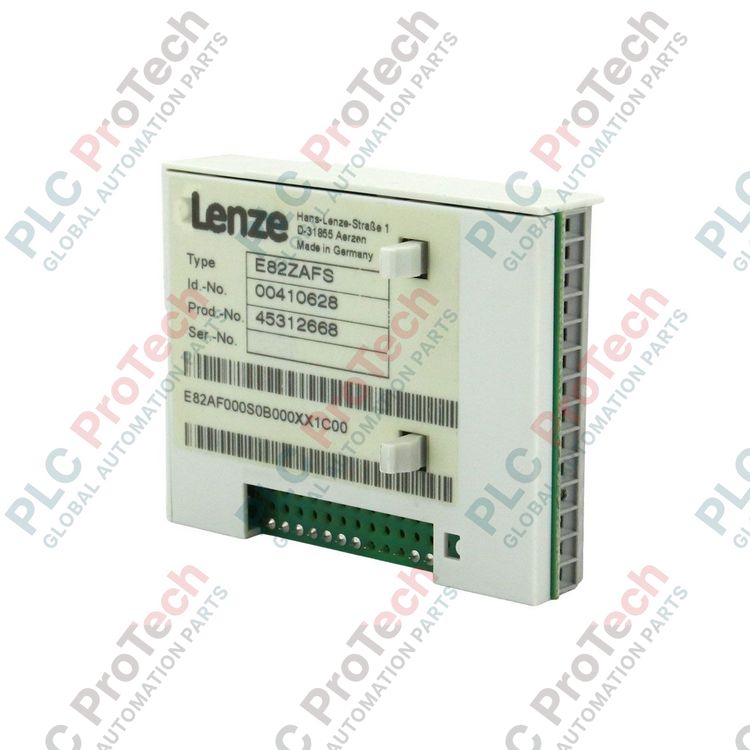

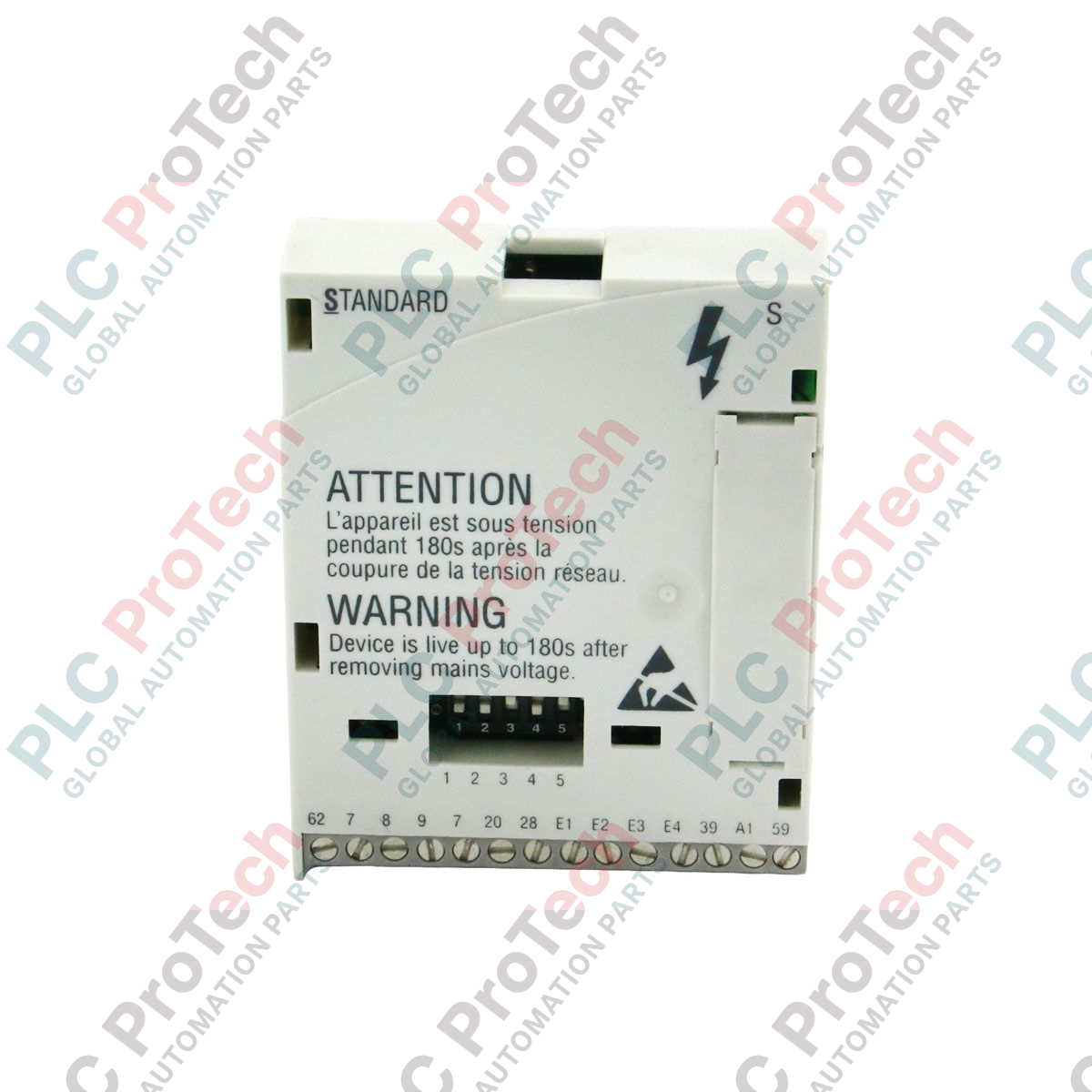

E82ZAFS Lenze 8200 Series Modulo di interfaccia I/O standard

Panoramica del prodotto

E82ZAFS (E82ZAFS) è un modulo di interfaccia I/O standard progettato specificamente per le famiglie di inverter di frequenza Lenze 8200 Vector e 8200 Motec. Questo modulo funge da ponte essenziale tra la logica di elaborazione interna dell'azionamento e l'ambiente di controllo esterno, fornendo i necessari collegamenti ai morsetti per i segnali analogici e digitali. In settori industriali come la movimentazione dei materiali e la lavorazione degli alimenti, E82ZAFS è indispensabile per implementare sequenze di automazione di base, tra cui comandi di avvio/arresto, integrazione di un potenziometro di velocità e segnalazione dello stato ai PLC di supervisione. Il design ultracompatto plug-and-play consente una rapida installazione sul campo, permettendo ai responsabili della produzione di mantenere la flessibilità del sistema e garantire una disponibilità costante. Anche se fa parte di una serie in fase di dismissione, questa interfaccia rimane un componente fondamentale per la manutenzione affidabile e il funzionamento continuativo delle architetture di azionamento della serie 8200.

Configurazione tecnica

L'architettura hardware di E82ZAFS è progettata per inserirsi direttamente nell'alloggiamento dell'interfaccia frontale dell'inverter 8200 Vector, traendo l'alimentazione di controllo direttamente dal bus interno dell'azionamento. Include una morsettiera ad alta densità che supporta una serie standardizzata di ingressi e uscite: in genere fornisce diversi ingressi digitali programmabili, un'uscita digitale (spesso utilizzata per la segnalazione dei guasti) e un ingresso analogico per riferimenti di velocità da 0-10 V o 4-20 mA. Il modulo utilizza morsetti a vite di alta qualità per garantire collegamenti resistenti alle vibrazioni, essenziali per prestazioni stabili nei macchinari industriali soggetti a forti vibrazioni. In quanto variante "I/O standard", si concentra sulla trasparenza dei segnali cablati, offrendo un'alternativa conveniente ai complessi moduli fieldbus per le applicazioni che non richiedono protocolli di comunicazione in rete come PROFIBUS o CANopen.

Specifiche tecniche

Domande frequenti tecniche

E82ZAFS richiede un'alimentazione esterna a 24 VCC per i suoi ingressi digitali?

Il modulo può utilizzare l'alimentazione interna a 24 V fornita dall'azionamento 8200 Vector (morsetto 62) per alimentare i suoi ingressi digitali. Tuttavia, se la logica di controllo richiede l'isolamento elettrico, è possibile utilizzare un'alimentazione esterna a 24 VCC configurando correttamente i morsetti comuni (GND).

È possibile utilizzare contemporaneamente E82ZAFS e un modulo tastiera (come E82ZBC)?

No. L'azionamento 8200 Vector dispone di un unico alloggiamento per l'interfaccia. E82ZAFS occupa questo alloggiamento per il controllo cablato. Per parametrizzare l'azionamento, è necessario sostituire temporaneamente E82ZAFS con una tastiera oppure utilizzare un modulo di comunicazione "Lecom" specifico per la configurazione tramite PC.

Questo modulo è compatibile con gli azionamenti 8200 Motec (montati sul motore)?

Sì. E82ZAFS è fisicamente ed elettricamente compatibile con l'alloggiamento dell'interfaccia presente nella serie 8200 Motec, consentendo un cablaggio I/O standardizzato sia per i sistemi di azionamento Lenze montati in armadio sia per quelli montati sul motore.

Guida all'ingegneria e all'installazione

• Isolamento dei segnali e riduzione del rumore: Per prevenire fenomeni intermittenti di "ghosting" del segnale o riferimenti di velocità irregolari, assicurarsi che tutti i cavi analogici collegati a E82ZAFS siano a doppino intrecciato e schermati. La schermatura deve essere collegata a terra sul morsetto PE dell'azionamento. Tenere i cavi dei segnali ad almeno 10 cm di distanza dai cavi di uscita del motore ad alta potenza U/V/W.

• Coppia di serraggio dei morsetti: Data la profondità compatta di 2.50 cm del modulo, i morsetti sono piccoli. Utilizzare un cacciavite a testa piatta di precisione da 2.5 mm e applicare una coppia massima di 0.5 N-m. Un serraggio eccessivo può danneggiare le piste del PCB interno, causando la perdita permanente della funzionalità di ingresso/uscita.

• Sicurezza meccanica: Quando si inserisce E82ZAFS nell'azionamento 8200 Vector, assicurarsi che le clip di ritenuta in plastica scattino in posizione. In ambienti soggetti a forti vibrazioni, un modulo non inserito correttamente può perdere il collegamento con il bus interno, attivando un "Guasto esterno" (EEr) sull'azionamento.
