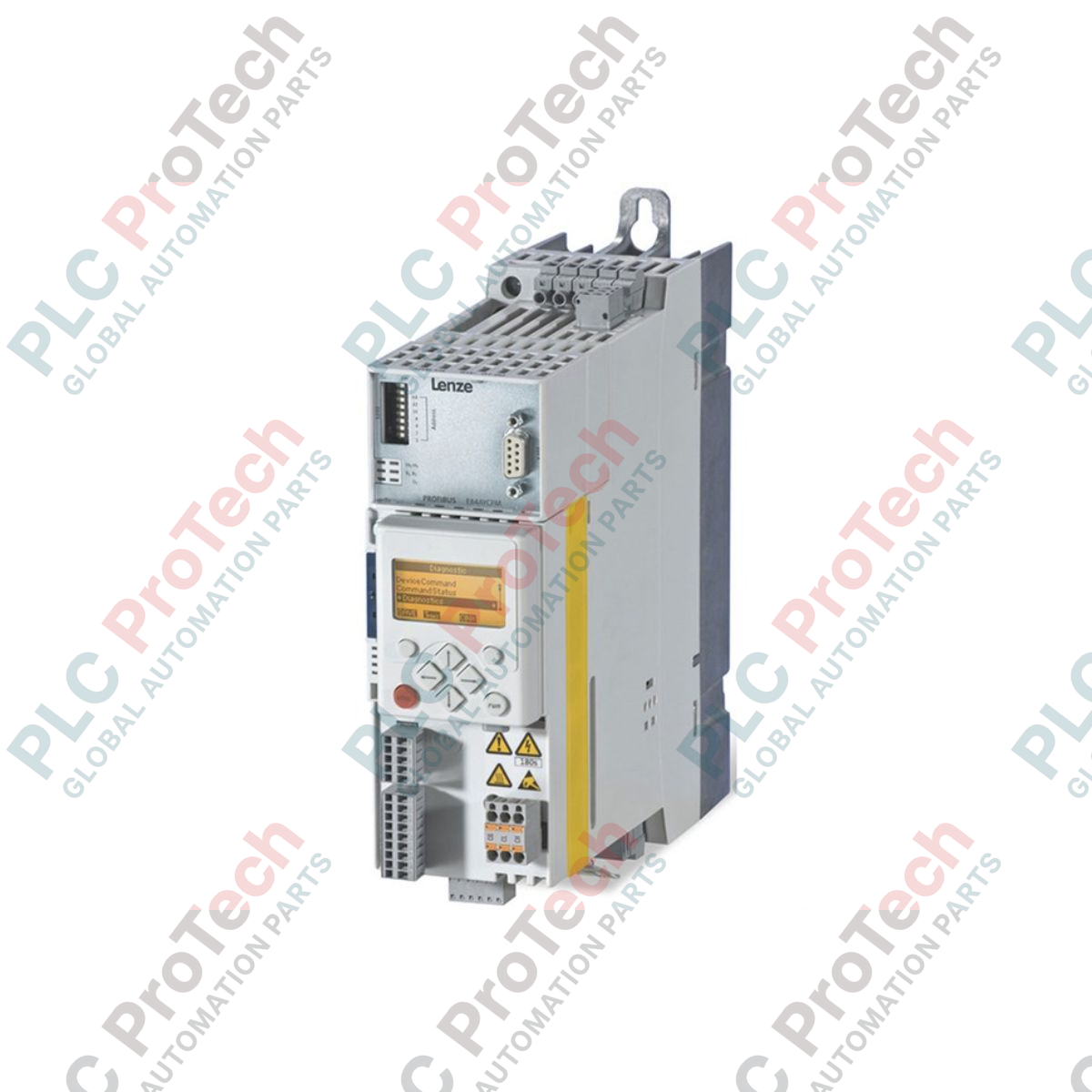

E84AVHCE1524SB0 Lenze 8400 HighLine Inverter di frequenza da 1.5 kW

Panoramica del prodotto

E84AVHCE1524SB0 (E84AVHCE1524SB0) è un inverter di frequenza premium della serie Lenze 8400 HighLine, progettato specificamente per fornire un controllo del movimento di alto livello e sicurezza integrata per applicazioni industriali impegnative. Con una potenza nominale di 1,5 kW, questo azionamento è fondamentale per le linee di lavorazione sincronizzate, come i robot pick-and-place, i pallettizzatori e i sistemi di movimentazione di materiali di precisione. La denominazione "HighLine" indica un set di funzionalità avanzate che include il posizionamento punto-punto e il supporto per profili di movimento complessi. Una caratteristica fondamentale di questo modello è il sistema integrato Safe Torque Off (STO), che consente la conformità ai requisiti di sicurezza funzionale senza la necessità di contattori esterni ridondanti. Prodotto in Germania, E84AVHCE1524SB0 offre una soluzione robusta e ad alte prestazioni che riduce lo spazio richiesto nell'armadio, massimizzando al contempo la sicurezza della macchina e la disponibilità operativa negli ambienti produttivi attivi 24 ore su 24, 7 giorni su 7.

Configurazione tecnica

L'architettura hardware di E84AVHCE1524SB0 è progettata per un collegamento alla rete trifase da 400 a 500 VAC. La variante HighLine si distingue per il sofisticato sistema bus interno e la gestione della memoria, in grado di memorizzare più set di parametri per rapidi cambi di produzione. Dispone di soppressione integrata delle interferenze (filtri EMC) per garantire un funzionamento stabile in ambienti elettromagneticamente rumorosi. La logica di controllo dell'azionamento supporta un'ampia varietà di sistemi di retroazione e protocolli di comunicazione tramite slot di interfaccia modulari. La funzione di sicurezza STO integrata è certificata secondo elevati standard internazionali (fino a SIL 3 / PL e), garantendo che il motore possa essere portato in sicurezza in uno stato privo di coppia durante gli arresti di emergenza o gli interventi di manutenzione. Il formato compatto (3,18 kg) è ottimizzato per il montaggio ad alta densità nell'armadio, utilizzando una gestione termica avanzata per mantenere un'uscita di 1,5 kW anche sotto carichi industriali continui.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i principali vantaggi della versione "HighLine" rispetto alla 8400 BaseLine standard?

La versione HighLine, come E84AVHCE1524SB0, include il controllo del posizionamento integrato e il supporto per gli ingressi "Touch Probe" per la registrazione ad alta velocità. Dispone inoltre di una capacità logica interna simile a un PLC più avanzata, che consente di gestire attività di movimento complesse che altrimenti richiederebbero un controllore di movimento esterno.

Come viene cablata la funzione STO su questo modello specifico?

La funzione STO è generalmente accessibile tramite i morsetti di sicurezza (ad esempio, il connettore incrociato X1). Richiede un segnale a doppio canale da 24 VDC proveniente da un relè di sicurezza o da un PLC di sicurezza. Quando il segnale viene rimosso, lo stadio di potenza dell'azionamento viene disabilitato a livello hardware, impedendo la generazione di qualsiasi coppia del motore.

Questo azionamento supporta la retroazione da encoder per il controllo ad anello chiuso?

Sì. Sebbene l'unità di base gestisca il controllo vettoriale senza sensori, la serie 8400 HighLine è progettata per accettare diversi moduli di retroazione (encoder incrementali, SinCos o assoluti) tramite gli slot di espansione modulari, per ottenere un posizionamento ad alta precisione e una velocità stabile.

Guida all'ingegneria e all'installazione

• Messa in servizio del Safe Torque Off (STO): Quando si integra E84AVHCE1524SB0 in un circuito di sicurezza, assicurarsi che il cablaggio a doppio canale venga testato per rilevare i guasti incrociati. Una mancata corrispondenza tra i due canali di sicurezza attiverà il blocco dell'azionamento per impedire un funzionamento non sicuro. Documentare sempre il tempo di risposta della sicurezza come parte del fascicolo tecnico della macchina.

• Gestione termica e spaziatura: La serie HighLine genera calore proporzionalmente al carico di elaborazione. Mantenere una distanza verticale minima di 100 mm. Per l'installazione affiancata, si consiglia uno spazio di 10 mm. Assicurarsi che la temperatura interna dell'armadio non superi i 45 Celsius per evitare la riduzione automatica della potenza di uscita di 1,5 kW.

• Schermatura e integrità del segnale: Per le applicazioni di posizionamento ad alta velocità, utilizzare cavi a doppia schermatura per la retroazione dell'encoder e tenerli separati dai cavi di potenza del motore. Utilizzare le lamiere di schermatura EMC integrate fornite con la serie 8400 per collegare a terra la schermatura del cavo motore su un'ampia superficie direttamente sull'inverter.
