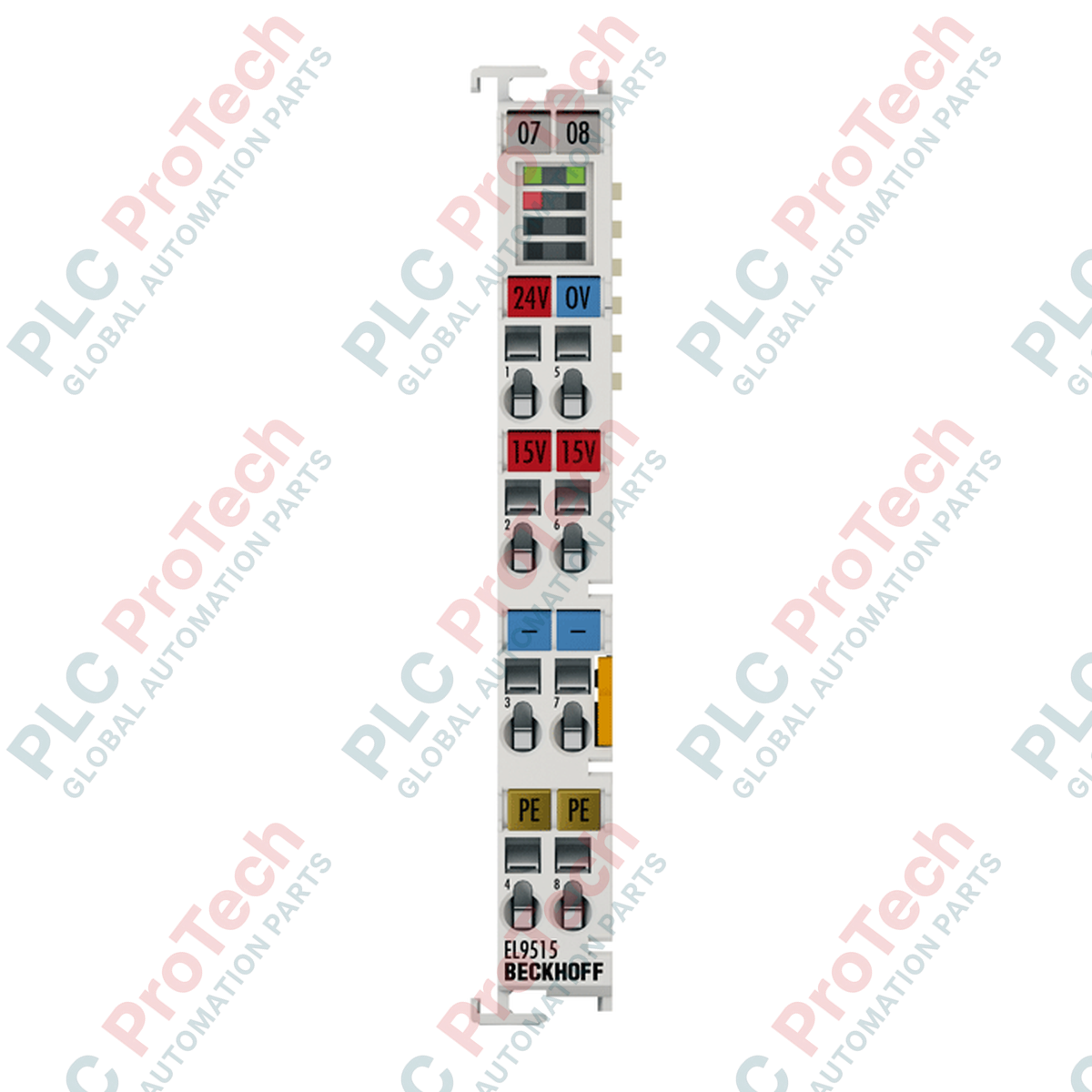

EL9515 BECKHOFF Morsetto di alimentazione 15 V CC con diagnostica

Panoramica del prodotto

Il EL9515 (EL9515) è un terminale di alimentazione ad alta precisione progettato per convertire un ingresso standard da 24 V DC in un'uscita stabilizzata da 15 V DC all'interno del sistema di terminali EtherCAT. Questo modulo è progettato specificamente per fornire un'alimentazione pulita e a basso rumore a dispositivi da campo specializzati, come sensori analogici di fascia alta, encoder o trasduttori, che richiedono un potenziale di 15 V. Dotato di diagnostica integrata e di un LED di sovracorrente, l'EL9515 garantisce l'integrità del circuito di alimentazione secondario. Il suo design compatto da 12 mm e la certificazione ATEX lo rendono un componente essenziale per applicazioni industriali B2B in aree pericolose, nell'automazione di laboratorio e nella strumentazione di precisione, dove la stabilità della tensione è fondamentale.

Configurazione tecnica (analisi approfondita)

L' EL9515 funziona come convertitore DC/DC, prelevando l'alimentazione dai contatti di potenza a 24 V DC e fornendo un'uscita regolata da 15 V DC con una corrente massima di 0,5 A. L'uscita è eccezionalmente stabile, con una tolleranza del ±1 % e un'ondulazione residua di < 5 mV, caratteristiche fondamentali per prevenire il jitter del segnale nelle misurazioni analogiche sensibili.

La sicurezza e la continuità operativa sono garantite da circuiti protetti contro i cortocircuiti e da una diagnostica completa. Il terminale invia il proprio stato operativo, comprese le condizioni di sovracorrente o di guasto, direttamente nell'immagine di processo EtherCAT. Ciò consente al controllore master di monitorare in tempo reale lo stato dell'alimentazione a 15 V. Per l'ispezione visiva, un LED diagnostico dedicato fornisce un feedback immediato sullo stato del modulo senza richiedere una connessione software.

Specifiche tecniche

Domande frequenti tecniche

Come si accede alla diagnostica dell'EL9515?

La diagnostica è mappata nell' immagine di processo EtherCAT. È possibile collegare queste variabili in TwinCAT per monitorare gli stati "Under Voltage" o "Overcurrent". Inoltre, il LED rosso sulla parte anteriore del terminale si illumina se viene superata la soglia di corrente di 0,5 A.

L'EL9515 fornisce alimentazione al terminale successivo tramite i contatti di potenza?

L'uscita a 15 V è fornita tramite i punti di connessione del terminale per il cablaggio di campo. I contatti di potenza interni (lamelle) trasportano generalmente l'alimentazione primaria a 24 V DC verso i moduli a valle. Verificare sempre il percorso della corrente nella propria configurazione hardware specifica, per assicurarsi che il potenziale di 15 V venga instradato solo dove previsto.

Questo terminale è adatto all'uso in atmosfere esplosive?

Sì. L' EL9515 riporta la marcatura ATEX (II 3 G Ex nA IIC T4 Gc), che lo rende adatto all'installazione in aree pericolose di Zona 2, se alloggiato in un involucro adeguatamente certificato.

Guida alla progettazione e all'installazione

• Sensibilità alla tensione: Grazie alla bassa ondulazione residua (< 5 mV), questo modulo è ideale per alimentare convertitori analogico-digitali (ADC) ad alta risoluzione. Per mantenere queste prestazioni, mantenere i cavi di alimentazione a 15 V il più corti possibile e separarli dalle linee CA ad alta interferenza.

• Cablaggio e terminazione: Il terminale è dotato di cablaggio estraibile della serie ES, che consente di rimuovere il livello di cablaggio senza scollegare i singoli conduttori. Utilizzare un cacciavite per azionare i morsetti a molla, assicurandosi che la lunghezza di spelatura sia compresa tra 8 e 9 mm per ottenere una connessione sicura e resistente alle vibrazioni.

• Considerazioni termiche: Sebbene il modulo sia dimensionato per 0,5 A, assicurarsi che l'alimentazione in ingresso a 24 V DC sia adeguata. Il processo di conversione genera una piccola quantità di calore; assicurarsi che il terminale da 12 mm disponga di uno spazio verticale sufficiente (30 mm) per il raffreddamento convettivo all'interno dell'armadio.

Vantaggi ingegneristici

L' EL9515 si distingue perché elimina la necessità di ingombranti alimentatori esterni da 15 V, consentendo così di risparmiare uno spazio significativo sulla guida DIN. Il suo isolamento galvanico da 500 V protegge il backplane EtherCAT da potenziali anomalie elettriche sul lato campo. Conforme alla norma EN 61000-6-2/4 per la compatibilità elettromagnetica, è progettato per funzionare in modo affidabile in ambienti industriali elettricamente rumorosi. Per i costruttori di macchine B2B, il feedback diagnostico integrato semplifica la creazione di avvisi HMI sofisticati, garantendo che i problemi di alimentazione vengano identificati e risolti prima di causare guasti più estesi al sistema.
