Monitor di vibrazioni elettrodinamiche sismiche della custodia Emerson A6120 CSI 6500

SKU A6120

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Emerson

  • Product No.: A6120

  • Country of origin:United States

  • Product Type: Modulo di monitoraggio delle vibrazioni

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 3,0 cm x 12,84 cm x 16,0 cm (1,181 pollici x 5,055 pollici x 6,300 pollici)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

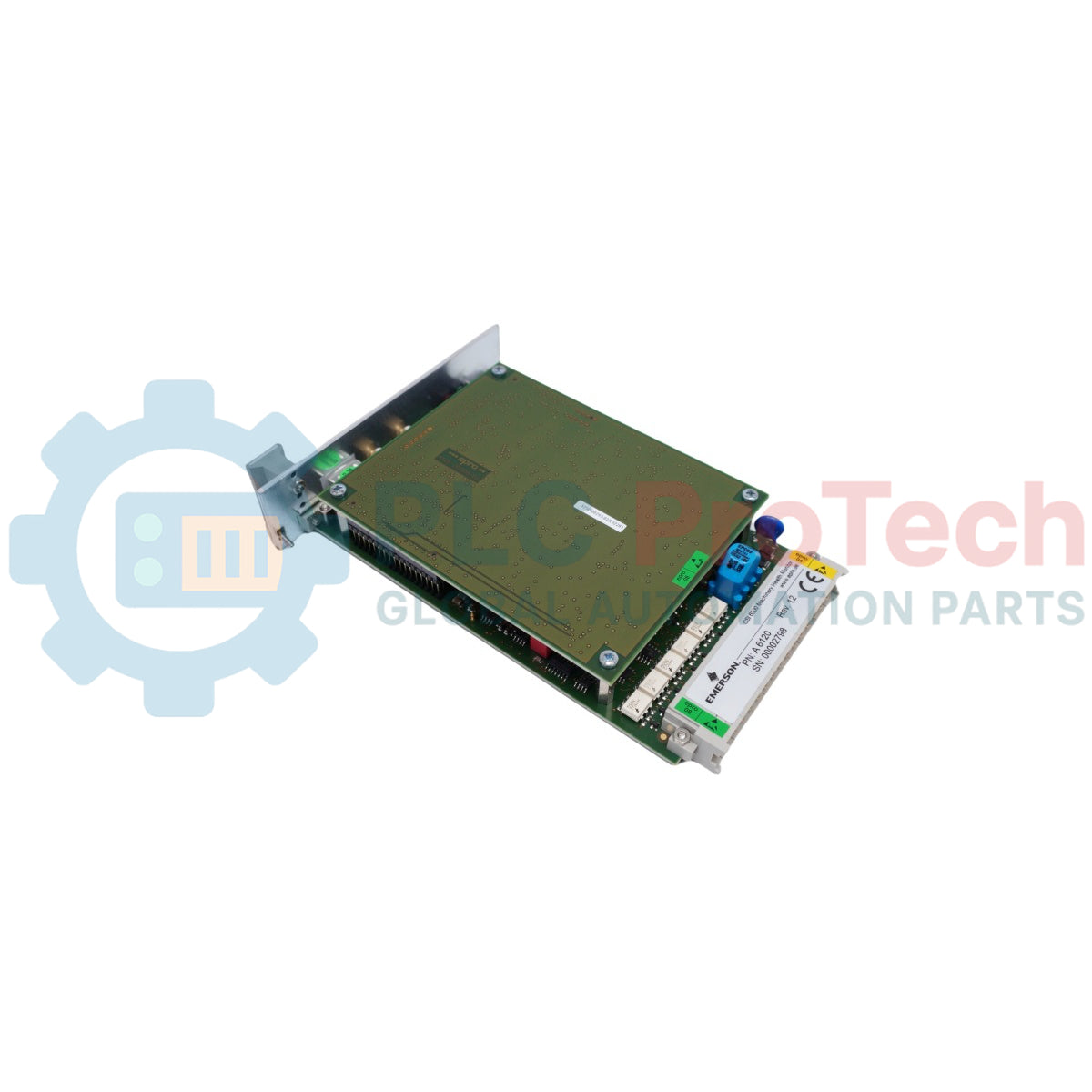

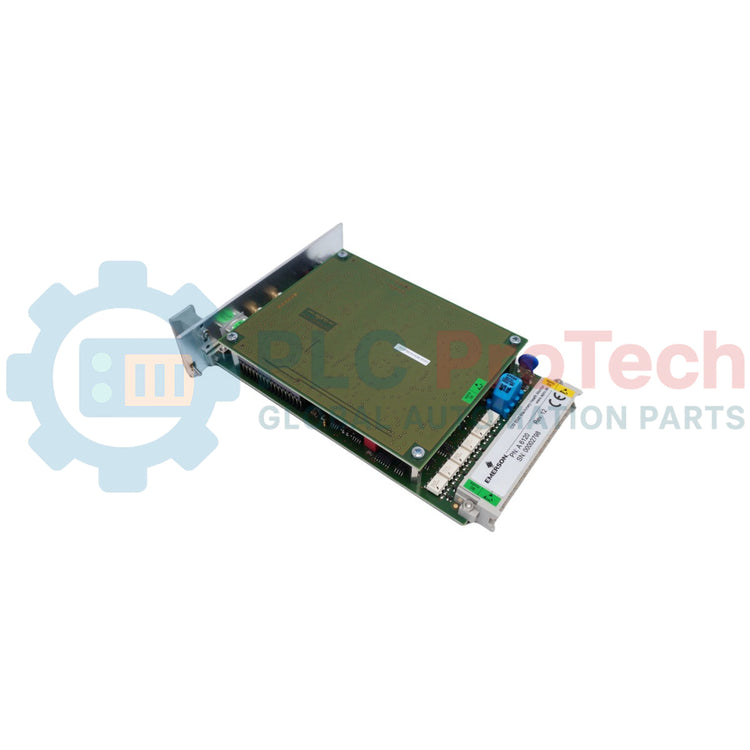

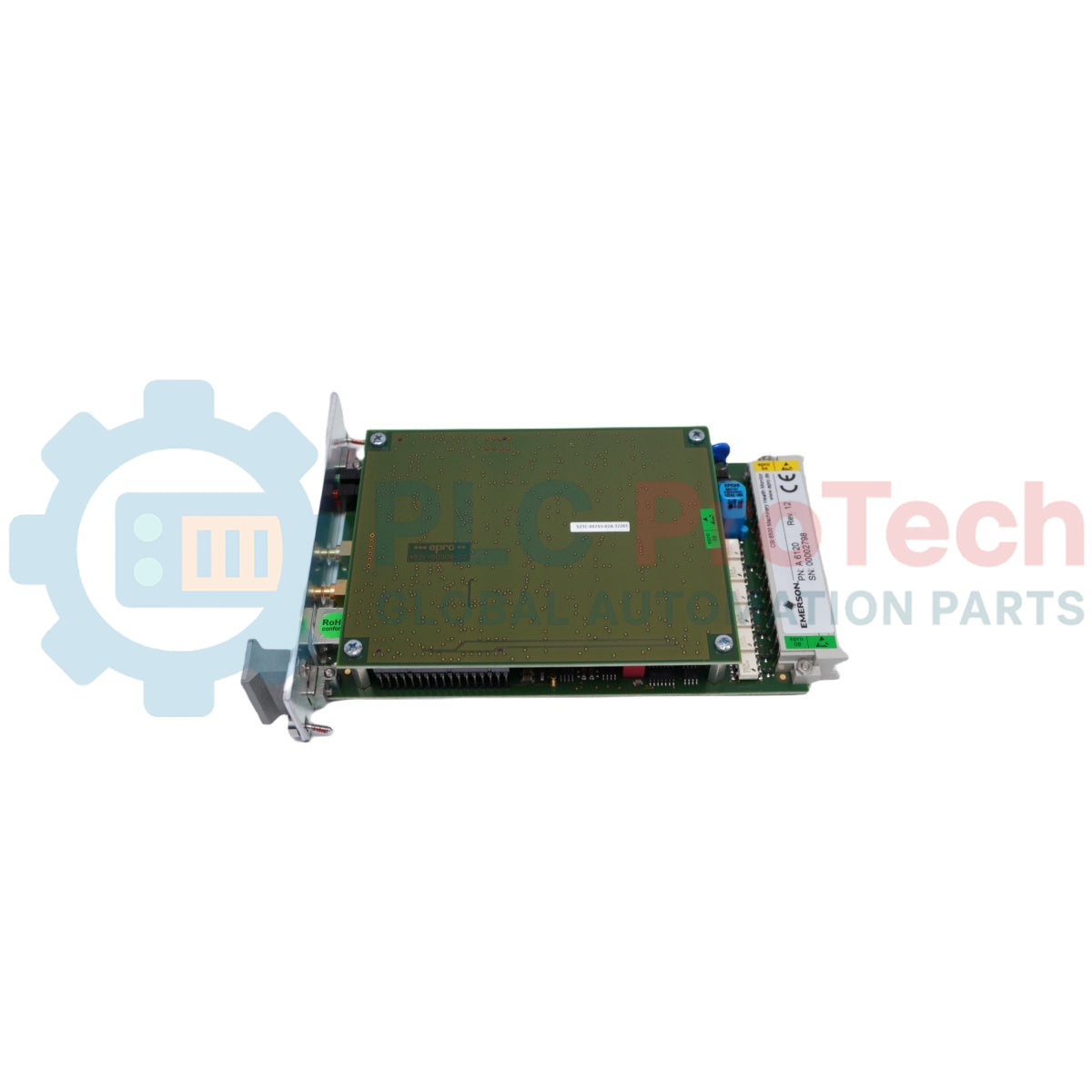

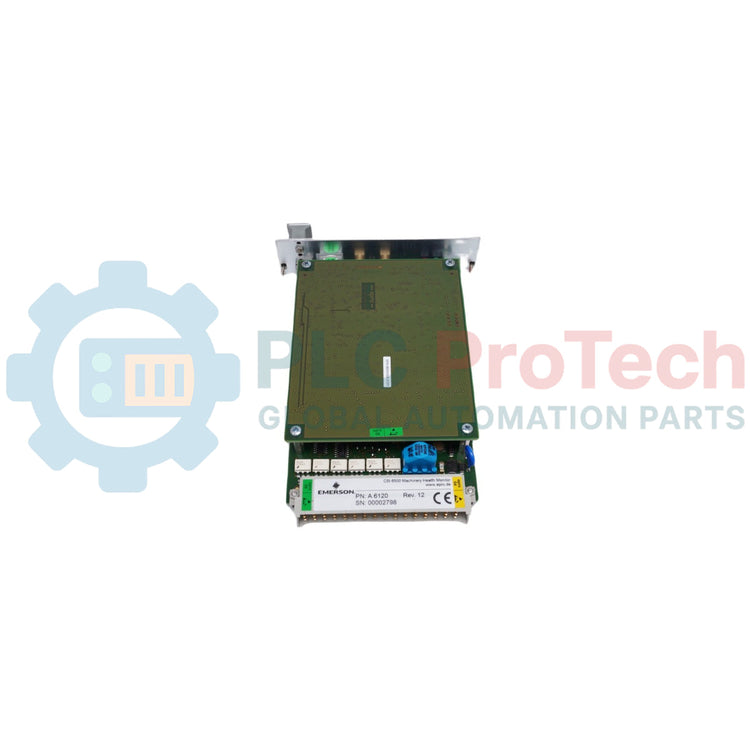

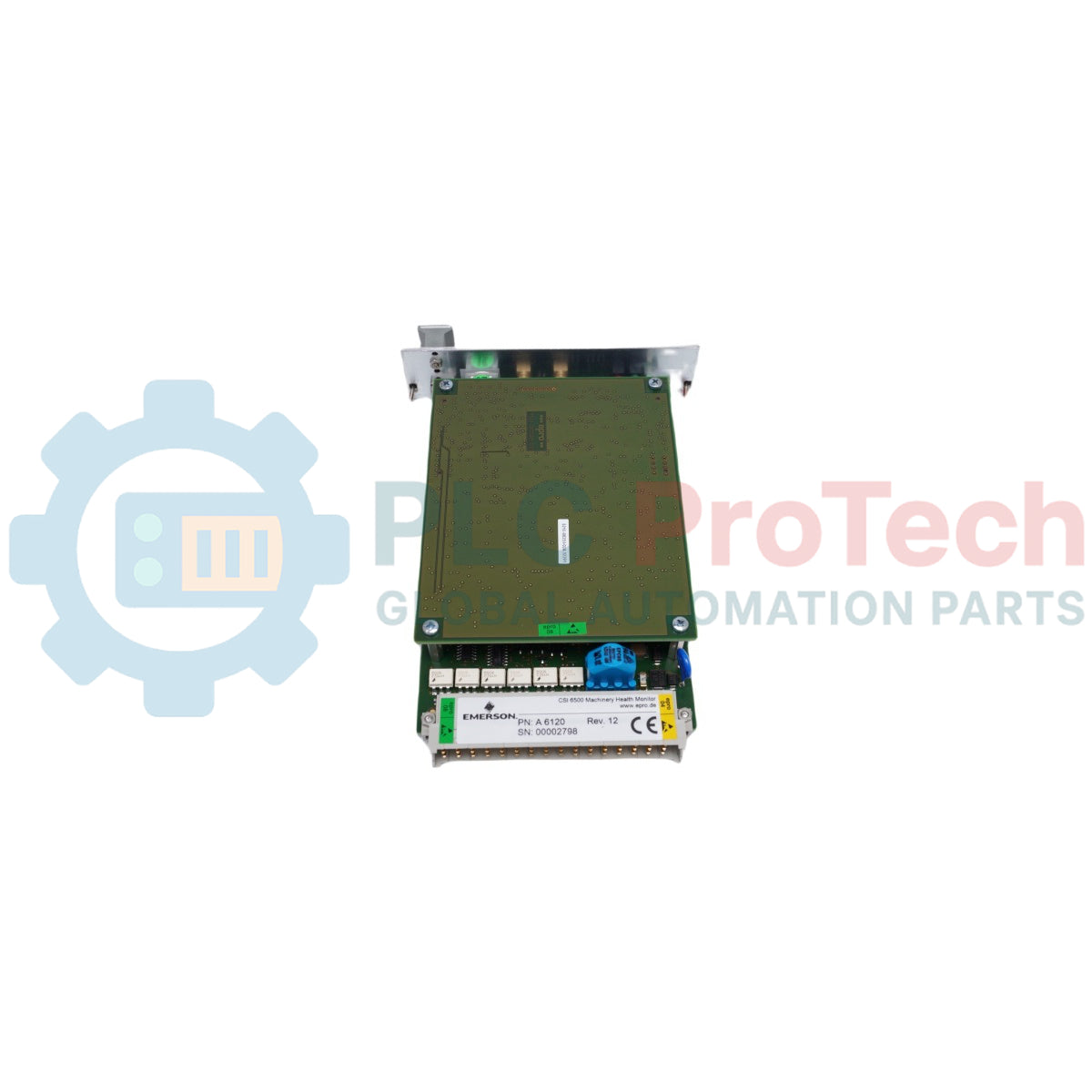

L’A6120 Emerson è un monitor delle vibrazioni elettrodinamiche sismiche della carcassa, progettato per la protezione ad alta affidabilità dei macchinari in applicazioni critiche con apparecchiature rotanti. Realizzato come modulo plug-in a 2 canali, formato 3U, con 1 slot, per il sistema rack CSI 6500 Machinery Health Monitor, riduce lo spazio richiesto nell’armadio rispetto alle schede tradizionali. L’A6120 si interfaccia con sensori differenziali elettrodinamici (come i modelli 9266, 9267 o 9268) e fornisce il monitoraggio complessivo della vibrazione della carcassa dei cuscinetti in velocità. Elabora gli ingressi delle vibrazioni con valori di taglio inferiori di 1 o 5 Hz e tagli superiori regolabili da 50 a 2000 Hz. L’unità si integra nell’infrastruttura dell’impianto tramite uscite ModBus TCP/IP, interfacce di configurazione RS-232 e uscite proporzionali da 4/20 mA o 0-10 VCC, oltre alle uscite bufferizzate del segnale grezzo del sensore.

Caratteristiche

  • Architettura a modulo plug-in a 2 canali, formato 3U, con 1 slot
  • Modulo sostituibile a caldo conforme agli standard API 670
  • Compatibilità con i modelli di sensori elettrodinamici (elettromeccanici) 9266, 9267 e 9268
  • Funzioni remote di selezione della moltiplicazione dei limiti e di bypass dell’intervento tramite ingressi relè
  • Uscite bufferizzate sul pannello anteriore e posteriore, oltre a uscite proporzionali da 0/4-20 mA e 0-10 VCC
  • Due indicatori LED per canale per lo stato OK del canale e gli allarmi di avviso e pericolo
  • Presa Mini DIN sul pannello anteriore per la configurazione e il monitoraggio tramite RS-232
  • Connettore dedicato a 4 canali per il supporto plug & play dell’interfaccia CSI 4500

Applicazioni

  • Protezione delle turbomacchine a vapore, a gas e idrauliche
  • Compressori e pompe industriali
  • Monitoraggio delle apparecchiature rotanti delle centrali nucleari
  • Misurazioni della vibrazione della velocità complessiva della carcassa del cuscinetto

Informazioni per l’ordine

Numero di modello Descrizione del prodotto
A6120 Monitor delle vibrazioni elettrodinamiche sismiche della carcassa

Specifiche tecniche

Categoria Parametro Specifiche
Ingressi del trasduttore Numero di ingressi Due canali indipendenti
  Tipo di ingressi Elettrodinamici (elettromeccanici), differenziali
  Sensori compatibili Numeri di parte Emerson 9266, 9267 o 9268
  Isolamento Isolata galvanicamente dall’alimentazione
  Resistenza d’ingresso >100 kΩ
  Campo della tensione d’ingresso Da -5 a +15 VCC
  Gamma di frequenza d’ingresso Taglio inferiore: 1 o 5 Hz; taglio superiore: da 50 a 2000 Hz, regolabile
Campo di misura e dinamica Gamma Configurabile via software; Vrms (metrico) = da 5 a 100 mm/s (±25 a ±500 μm); Vrms (imperiale) = da 0,197 a 3,937 in/sec (±0,984 a ±19,685 mil)
  Gamma di frequenza Da 10 a 1000 Hz (VDI 2056, DIN 4566, ISO 3945)
  Gamma di frequenza selezionabile Da 5 a 50 Hz, da 10 a 50 Hz, da 50 a 1000 Hz o da 50 a 1600 Hz
  Tensione d’ingresso dinamica Min. 311 mV picco-picco; max. 9500 mV picco-picco
  Alimentazione del sensore Alimentazione separata del sensore, isolata galvanicamente, protetta da circuito aperto/cortocircuito
  Corrente della bobina di sollevamento Da 0 a 8 mA configurabile con incrementi di 40 μA
  Precisione della bobina di sollevamento ±0.5% dell'intervallo del fondo scala, ±0.5% del valore configurato
  Carico massimo consentito 3.4 kΩ a 2 mA
Uscite frontali & controlli LED 2 LED OK (verdi), 2 LED di allarme/pericolo (rossi)
  Uscite bufferizzate Due uscite, ±10 V, carico >100 kΩ, da 0.1 Hz a 5 kHz (-3 dB)
  Presa Mini DIN Collegamento dell'interfaccia del modulo per la configurazione/il monitoraggio RS-232
Uscite posteriori & analisi Uscite di corrente modalità Da 0/4 a 20 mA per canale, carico consentito <500 Ω, precisione ±1% del fondo scala, tempo di assestamento 0-10 s
  Uscite di tensione modalità Da 0 a 10 VDC per canale, proporzionale al valore principale, protette contro circuito aperto/cortocircuito
  Uscite bufferizzate posteriori Segnale grezzo bufferizzato, da 0 a 12 V picco-picco, intervallo di frequenza da 0.1 Hz a 15 kHz (-3 dB), carico >10 kΩ
  Comunicazione / Interfacce Uscita ModBus TCP/IP; connettore plug & play CSI 4500 a 4 canali
Valori di soglia e ritardi di allarme Ritardi di allarme e pericolo Da 0 a 5 s per canale (da 0 a 36 s con scheda relè A6740); intervallo dal 5 al 100% del fondo scala
  Moltiplicatore del limite Ingresso relè remoto, fattore da 1.00 a 4.99
  Bypass del trip Ingresso relè remoto
Elettrico & meccanico Consumo energetico Max 6 W, 250 mA a 24 VDC
  Formato fisico Scheda PCB/EURO conforme a DIN 41494, 100 x 160 mm (3.937 x 6.300 in)
  Dimensioni Larghezza: 30.0 mm (1.181 in) (6 TE); Altezza: 128.4 mm (5.055 in) (3 HE); Lunghezza: 160.0 mm (6.300 in)
  Requisiti di spazio 1 slot (14 moduli per ogni rack da 19 pollici)
  Peso netto / lordo Netto: circa 320 g (0.705 lbs); Lordo: circa 450 g (0.992 lbs)
Ambiente Grado di protezione Modulo: IP 00; Piastra frontale: IP 21 (DIN 40050)
  Clima DIN 40040 classe KTF
  Temperatura di esercizio 0 a 65 degC (32 a 149 degF)
  Temperatura di stoccaggio -30 a 85 degC (-22 a 185 degF)
  Umidità relativa Dal 5 al 95%, senza condensa
  Vibrazioni / Urti Vibrazioni: IEC 68-2 parte 6 (0.15 mm, 10-55 Hz / 19.6 m/s2, 55-150 Hz); Urti: IEC 68-2 parte 29 (98 m/s2 di picco, 16 ms)

Linee guida per l'installazione

  • Installare il modulo in una singola posizione all'interno del sistema rack CSI 6500 da 19 pollici (fino a 14 moduli per rack).
  • Assicurare il corretto inserimento utilizzando la piastra con maniglia frontale per bloccare in posizione il connettore per scheda EURO.
  • Le regole per il collegamento della messa a terra e della schermatura devono seguire le linee guida standard API 670 per i sistemi di monitoraggio della protezione dei macchinari.
  • Mantenere ambienti di esercizio puliti, conformi al grado di protezione IP 21 della piastra frontale e IP 00 del modulo interno.
  • Assicurarsi che le temperature ambiente di esercizio rimangano rigorosamente comprese tra 0 e 65 degC.

Conformità e certificazioni

  • Conforme ad API 670
  • Resistenza EMC: EN50081-1 / EN50082-2
  • Resistenza alle vibrazioni: IEC 68-2, parte 6
  • Resistenza agli urti: IEC 68-2, parte 29
  • Protezione ambientale: DIN 40050 (IP 00 / IP 21), DIN 40040 classe KTF

FAQ

Quali modelli di sensori si interfacciano direttamente con la scheda di monitoraggio delle vibrazioni?

Il dispositivo è compatibile specificamente con i modelli di sensori elettrodinamici 9266, 9267 e 9268.

Quanti slot per schede richiede il modulo nel rack?

Il modulo occupa esattamente 1 slot in uno chassis rack standard da 19 pollici e 3U.

Qual è il consumo energetico massimo del modulo?

La scheda assorbe un massimo di 6 W a 250 mA da un'alimentazione a 24 VCC.
