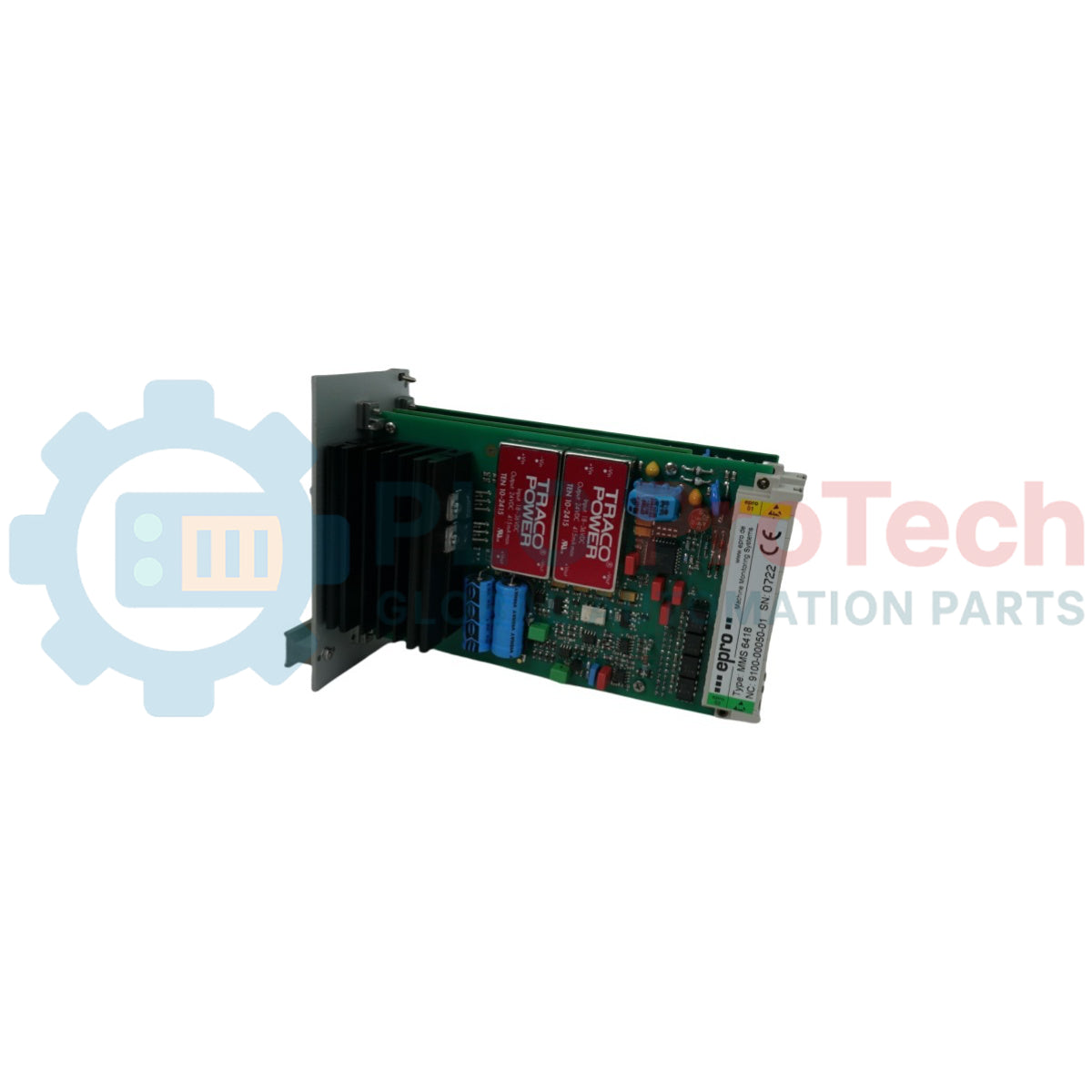

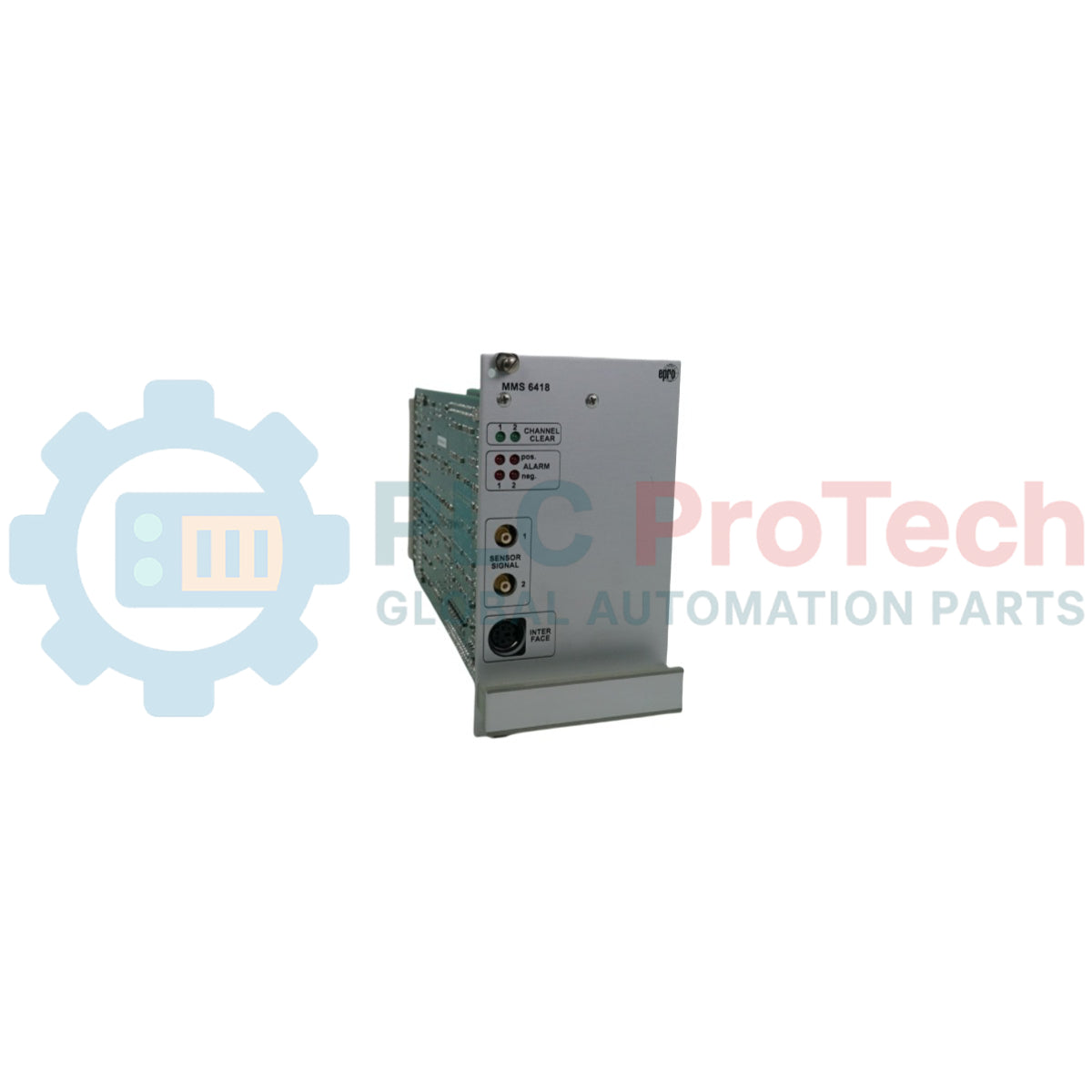

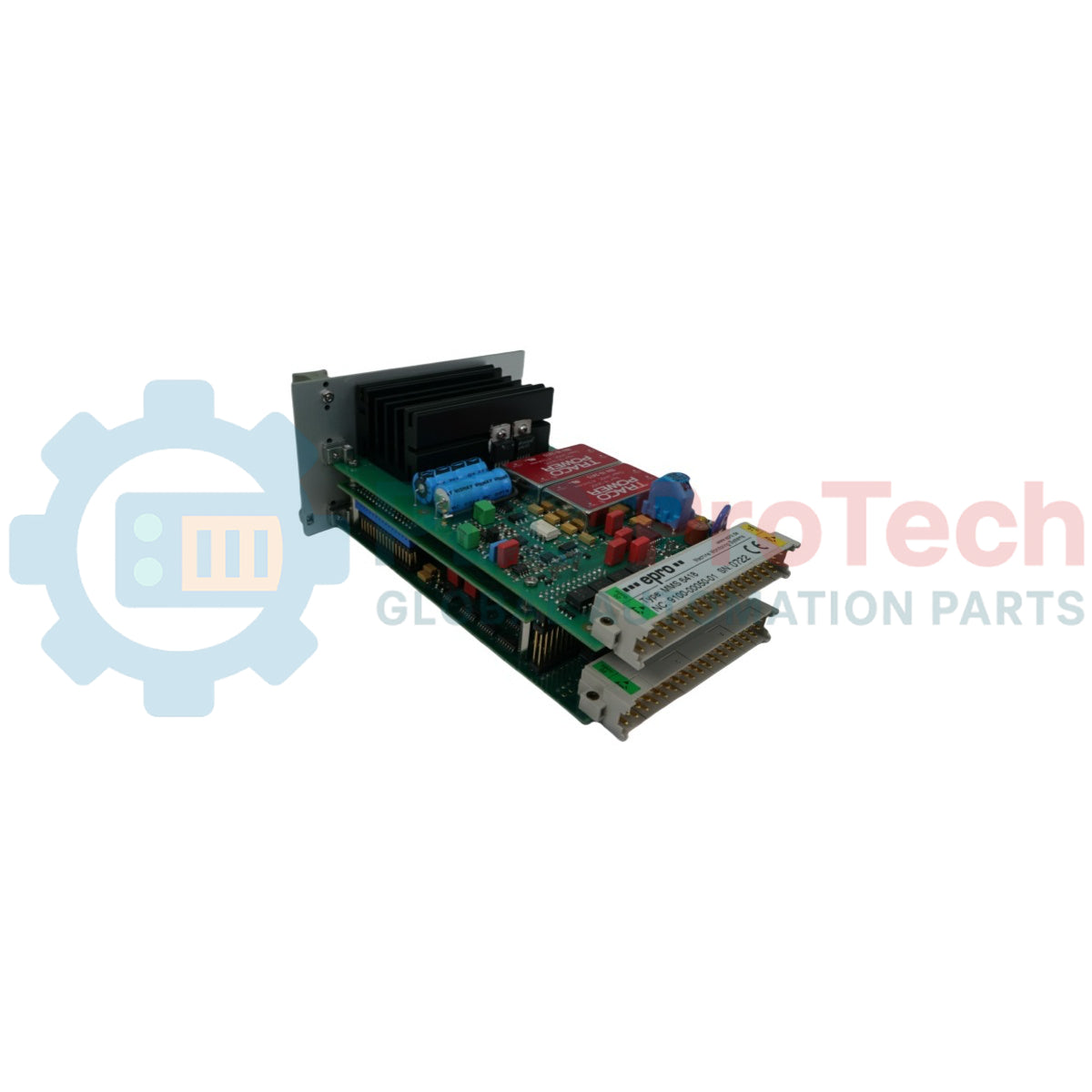

Amplificatore di misura dello spostamento a doppio canale Emerson EPRO MMS 6418

Panoramica del prodotto

Il MMS 6418 (MMS6418) è un amplificatore di misura specializzato a doppio canale appartenente al sistema di monitoraggio delle macchine MMS 6000 di Emerson (precedentemente EPRO). Questo modulo è progettato specificamente per spostamento dell'albero ed espansione assoluta misurazioni su macchinari rotanti critici, come le turbine a vapore, le turbine a gas, e i grandi compressori centrifughi. Utilizzando trasduttori induttivi in configurazioni a mezzo ponte o a ponte intero, l'MMS 6418 fornisce i dati essenziali necessari per la protezione delle turbomacchine (TSI), garantendo che l'espansione termica o gli spostamenti meccanici non provochino un contatto catastrofico con la macchina. La capacità di sostituzione a caldo e gli ingressi di alimentazione ridondanti lo rendono essenziale nelle centrali elettriche e nelle raffinerie ad alta disponibilità, dove la continuità del monitoraggio è imprescindibile.

Configurazione tecnica

L'MMS 6418 funziona come monitor autonomo o come parte di un sistema in rete. Dispone di un intervallo di frequenza del segnale fino a 100 Hz, rendendolo ideale per il monitoraggio degli spostamenti a bassa velocità anziché delle vibrazioni ad alta frequenza. Un vantaggio tecnico fondamentale è la capacità di combinare internamente i risultati di entrambi i canali per calcolare valori di somma e differenza, un aspetto fondamentale per il monitoraggio della complessa espansione differenziale. L'alimentazione del sensore è bilanciata rispetto alla massa per sopprimere le interferenze elettromagnetiche industriali (EMI), e il modulo include funzioni estese di autodiagnosi per garantire in ogni momento l'integrità del circuito di sicurezza.

Specifiche tecniche

FAQ tecniche

È possibile sostituire l'MMS 6418 mentre la macchina è in funzione?Sì, il modulo è progettato per la "sostituzione a caldo," consentendo la sostituzione durante il funzionamento senza interrompere l'alimentazione degli altri moduli nel rack MMS 6000. Tuttavia, assicurarsi che la logica di bypass o di protezione sia gestita a livello DCS per evitare interventi accidentali.

Qual è la differenza rispetto a un modulo di vibrazione standard?I moduli di vibrazione standard (come l'MMS 6110) misurano la velocità o l'accelerazione ad alte frequenze. L'MMS 6418 è un amplificatore di spostamento focalizzato sui movimenti "simili alla CC" (espansione assoluta), monitorando quanto una macchina cresce o si sposta a causa delle variazioni termiche.

Come si configura il campo di misura?La configurazione viene gestita tramite l'interfaccia RS 232 sul pannello frontale, utilizzando un laptop dedicato, oppure tramite il bus RS 485. Il modulo consente la regolazione indipendente dello zero e dello spostamento dello zero, indipendentemente dal campo di misura scelto.

Guida all'ingegneria e all'installazione

• Calibrazione del trasduttore: Poiché l'MMS 6418 si basa su configurazioni a ponte induttivo, è fondamentale eseguire una calibrazione dello "zero a freddo" durante l'arresto della macchina. Assicurarsi che il sensore induttivo (ad es.ad es., PR 9268) sia centrato meccanicamente nella sua gamma lineare prima dell'azzeramento elettrico finale nel software.

• Schermatura e messa a terra: Per prevenire la "deriva del segnale" causata dal rumore industriale, lo schermo del cavo del sensore deve essere continuo e messo a terra solo sul lato del rack (massa comune). L'alimentazione del sensore bilanciata rispetto alla massa dell'MMS 6418 è robusta, tuttavia, i loop di massa possono comunque introdurre errori di misura nei circuiti 4-20mA.

• Cablaggio della ridondanza: Per la strumentazione di supervisione della turbina (TSI) critica per la missione, utilizzare sempre i pin di ingresso dell'alimentazione ridondante sul backplane. Ciò garantisce che un guasto a una singola unità di alimentazione non provochi un allarme di "Perdita di protezione" per il circuito di monitoraggio dell'espansione.
