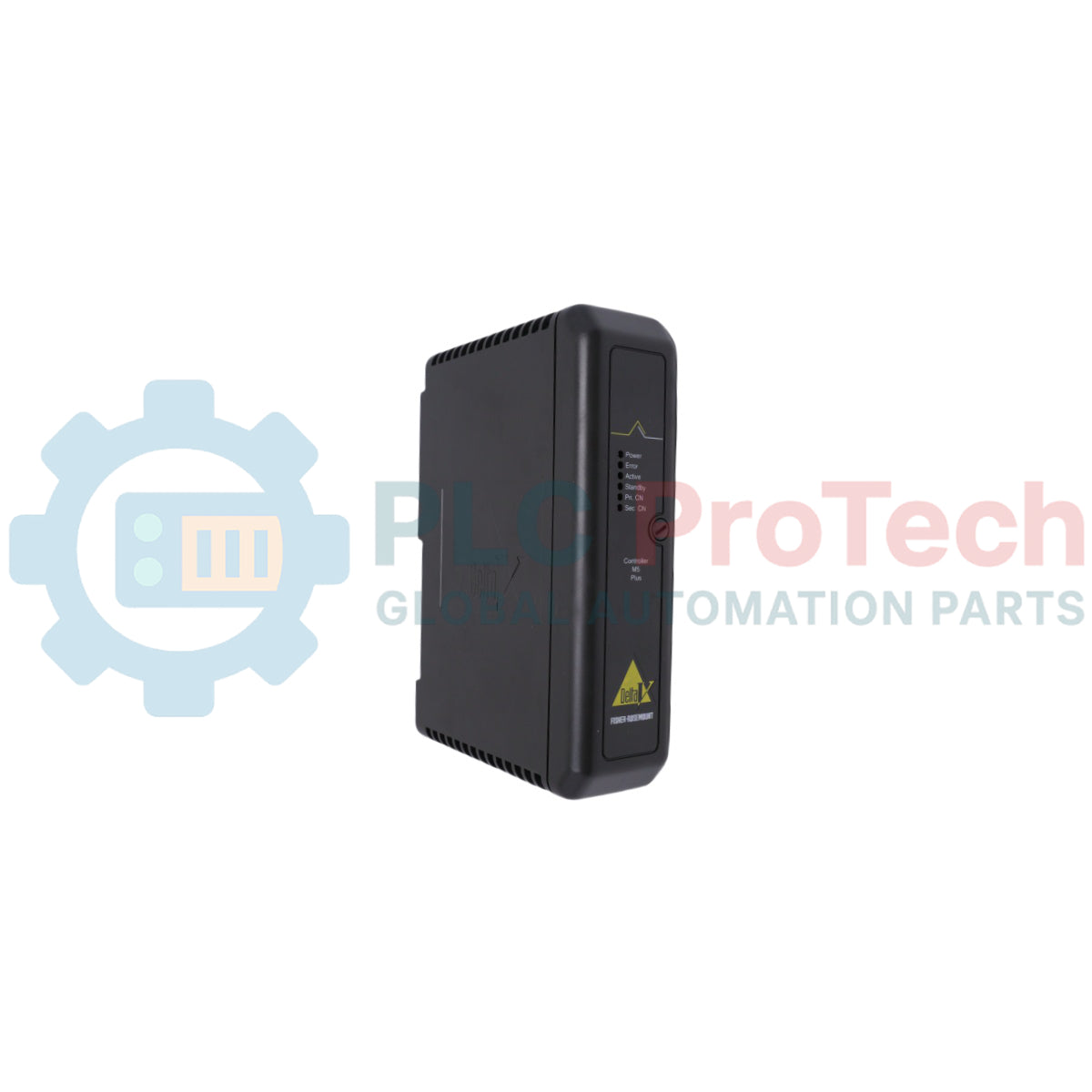

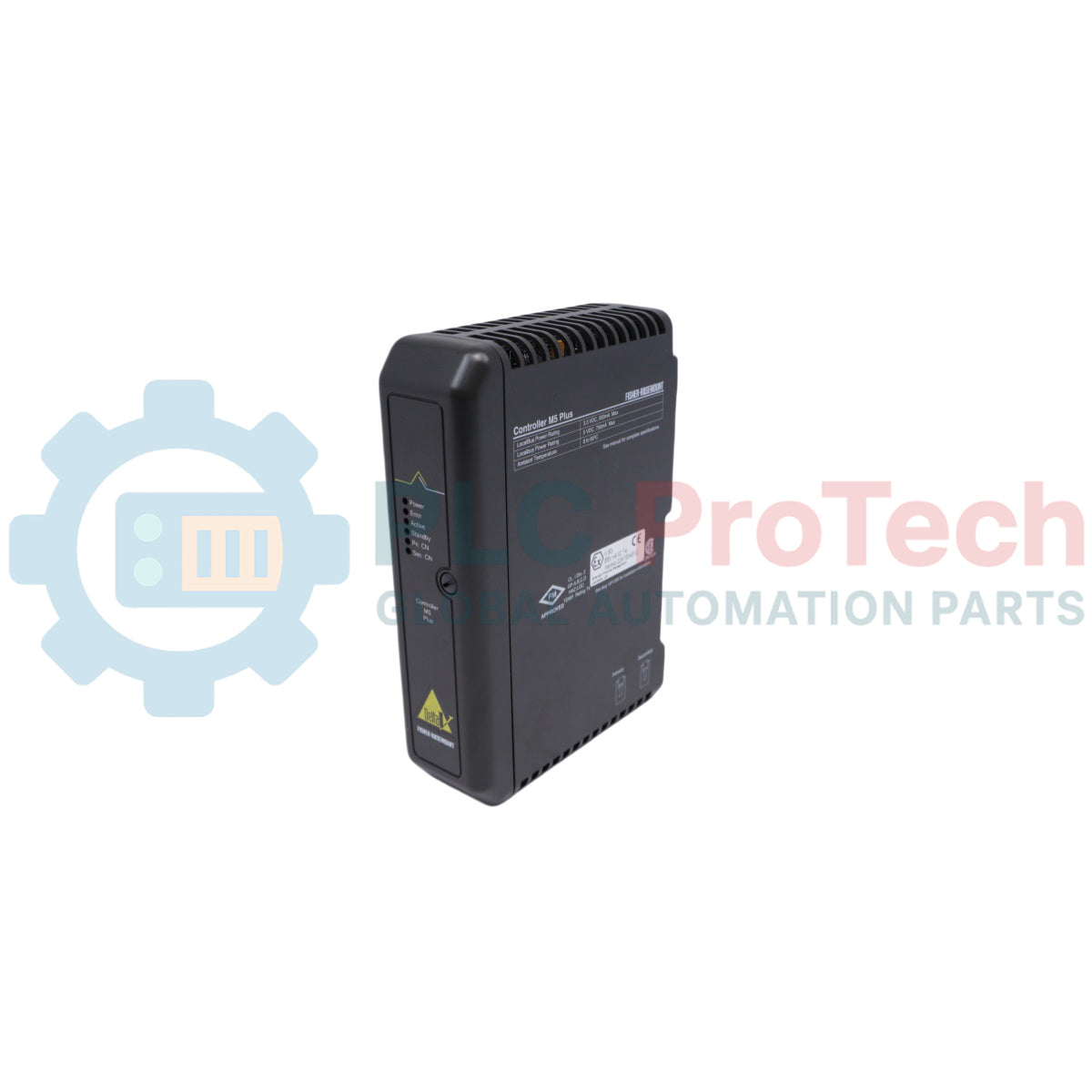

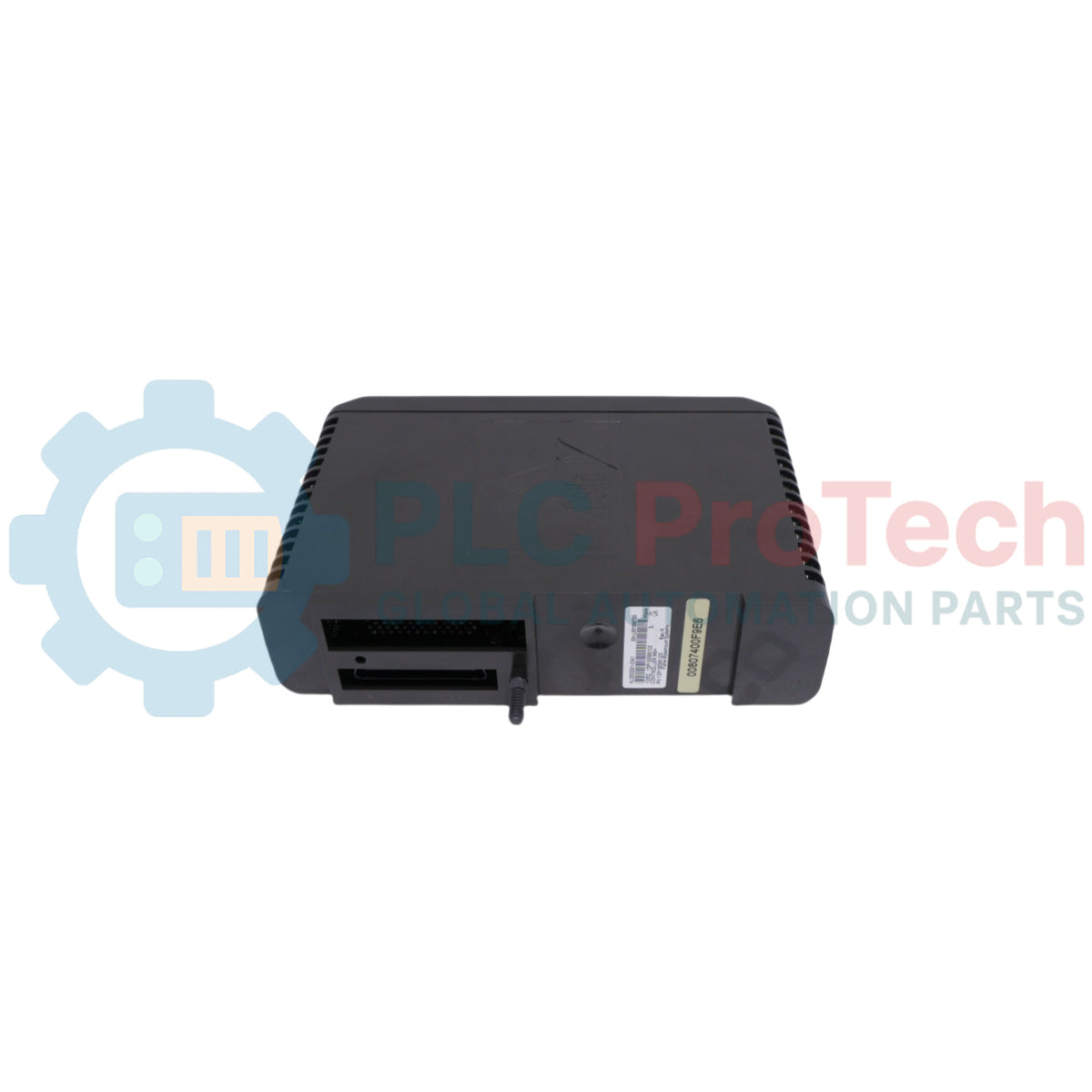

Emerson KJ2002X1-CA1 12P1509X102 Controller VE3004 DeltaV M5+

Descrizione

Progettato per un'integrazione perfetta nell'architettura di controllo distribuito DeltaV, il modulo controller M5+ di livello industriale Emerson KJ2002X1-CA1 (catalogato anche con i numeri di parte 12P1509X102 e VE3004) è progettato per eseguire complesse routine di automazione dei processi e gestire le comunicazioni locali con il campo, garantendo prestazioni affidabili in condizioni industriali impegnative. È dotato di solide protezioni ambientali, tra cui un rivestimento conforme di Classe G3 per resistere ai contaminanti atmosferici corrosivi, e dispone di una rigorosa certificazione ATEX per un'installazione sicura in aree pericolose di Classe I, Divisione 2, Zona 2.

Caratteristiche principali

• Classificazione per aree pericolose: certificato ATEX II 3 G (Nemko 02ATEX431U, EEx nA IIC T4) per l'installazione in ambienti di processo di Zona 2.
• Protezione dalla corrosione: conforme agli standard ISA-S71.04-1985 Classe G3 per i contaminanti atmosferici in atmosfere aggressive e contenenti zolfo.
• Gestione dell'alimentazione LocalBus: consumo energetico ridotto ottimizzato, con un assorbimento massimo di 750 mA a +5 V CC e 500 mA a +3,3 V CC.
• Resistenza meccanica: classificato per resistere a urti semisinusoidali di 10 G (durata di 11 ms) e a vibrazioni strutturali ad alta frequenza fino a 0,5 G.

Applicazioni

• Nodi di controllo dei processi petrolchimici, petroliferi e di raffinazione del gas.
• Espansioni e aggiornamenti dei sistemi di controllo distribuito (DCS) DeltaV.
• Impianti di produzione corrosivi che richiedono gruppi elettronici robusti con classificazione G3.
• Involucri per interfacce I/O remote di Zona 2.

Specifiche tecniche

Informazioni tecniche basate sull’esperienza

Modelli alternativi e compatibilità

Il KJ2002X1-CA1 appartiene alla serie legacy di controller DeltaV M5+. Sebbene sia altamente compatibile con i backplane I/O meno recenti, durante la migrazione o la sostituzione di sistemi M3/M5 precedenti, verificare la versione del software del sistema DeltaV (si consiglia la v11.3.1 o successiva). I carrier del sistema devono supportare la struttura a doppia linea di tensione del LocalBus (+5 V e +3.3 V) per evitare codici di errore della logica di avvio.

Problemi applicativi e note tecniche

Per garantire un’elevata disponibilità negli armadi ad alta temperatura, mantenere la temperatura ambiente interna del pannello al di sotto di 55 degC, nonostante la soglia nominale sia di 60 degC. Il funzionamento continuo vicino al limite termico superiore può causare un’usura accelerata dei condensatori elettrolitici di filtraggio interni. Inoltre, isolare sempre le reti in ingresso; qualsiasi potenziale superiore a 60 VAC o 75 VDC applicato ai collegamenti di rete bypasserebbe i diodi di protezione contro i transienti e danneggerebbe il chipset di comunicazione integrato.

Suggerimenti per la messa in servizio e il cablaggio

Questo controller non supporta RIUP (rimozione e inserimento sotto tensione). La sostituzione a caldo del KJ2002X1-CA1 mentre l’alimentazione del LocalBus è attiva può causare archi elettrici intensi tra i pin del carrier, con conseguenti guasti hardware localizzati o un degrado delle comunicazioni dell’intero sistema. Assicurarsi che gli alimentatori del carrier siano completamente disalimentati prima di inserire il modulo.
