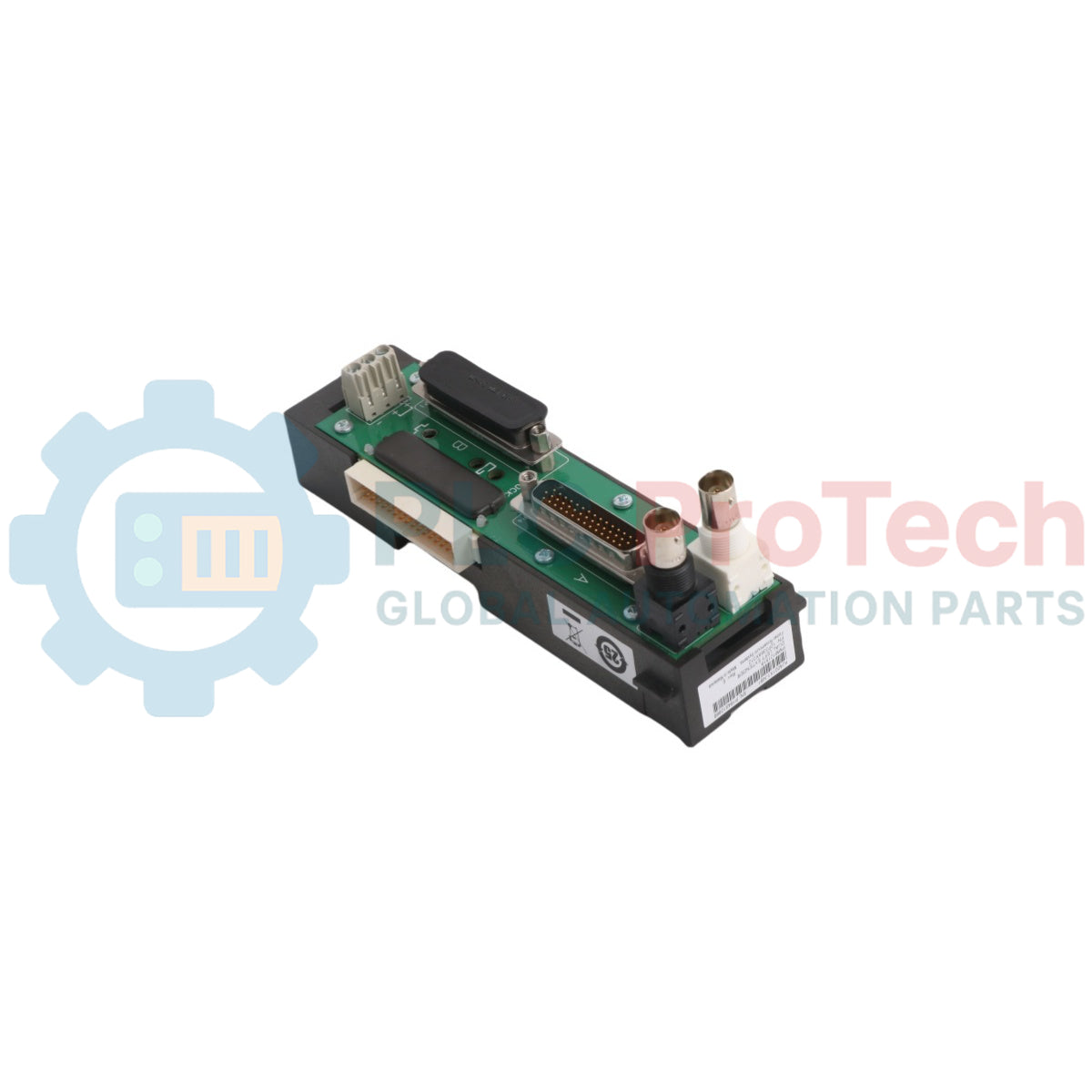

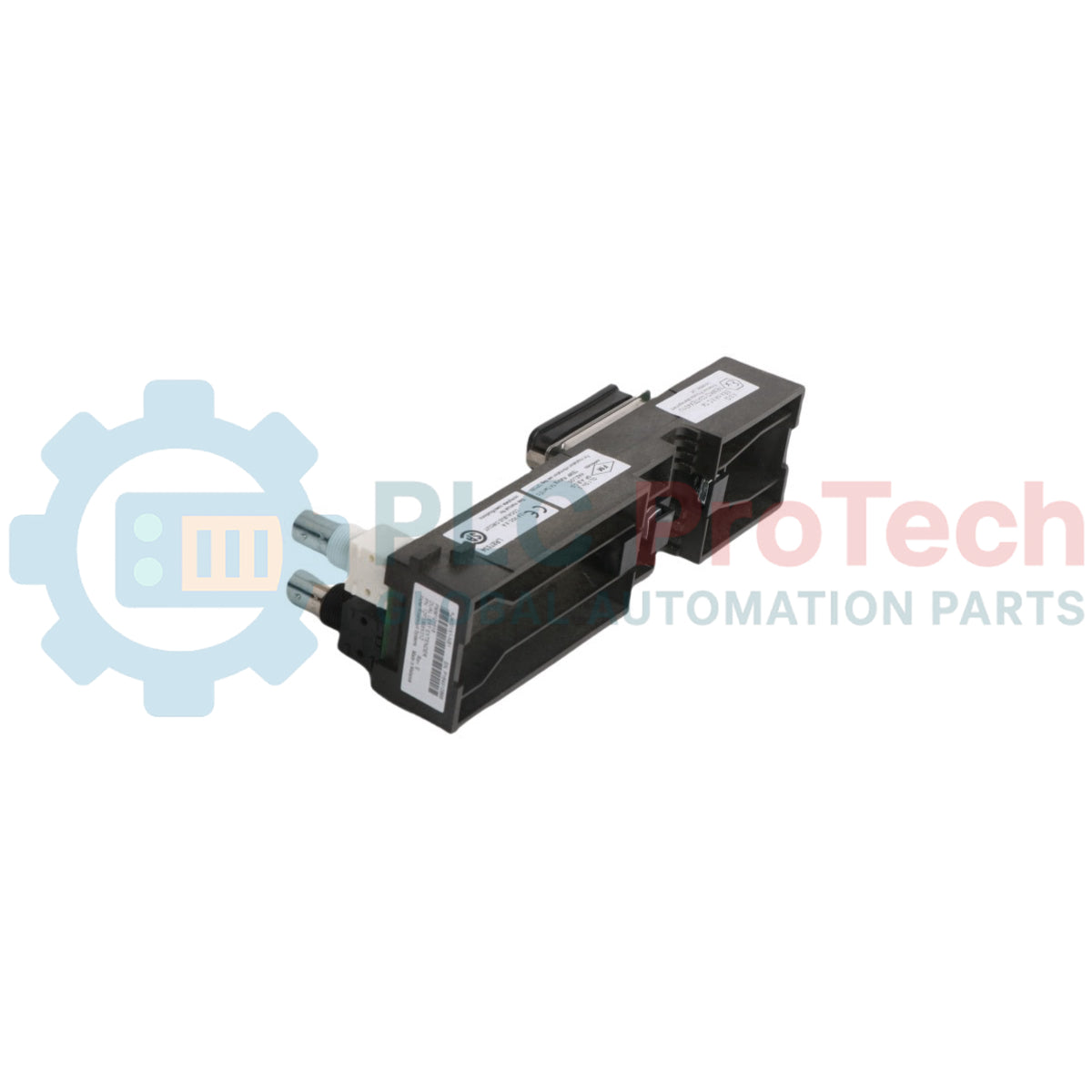

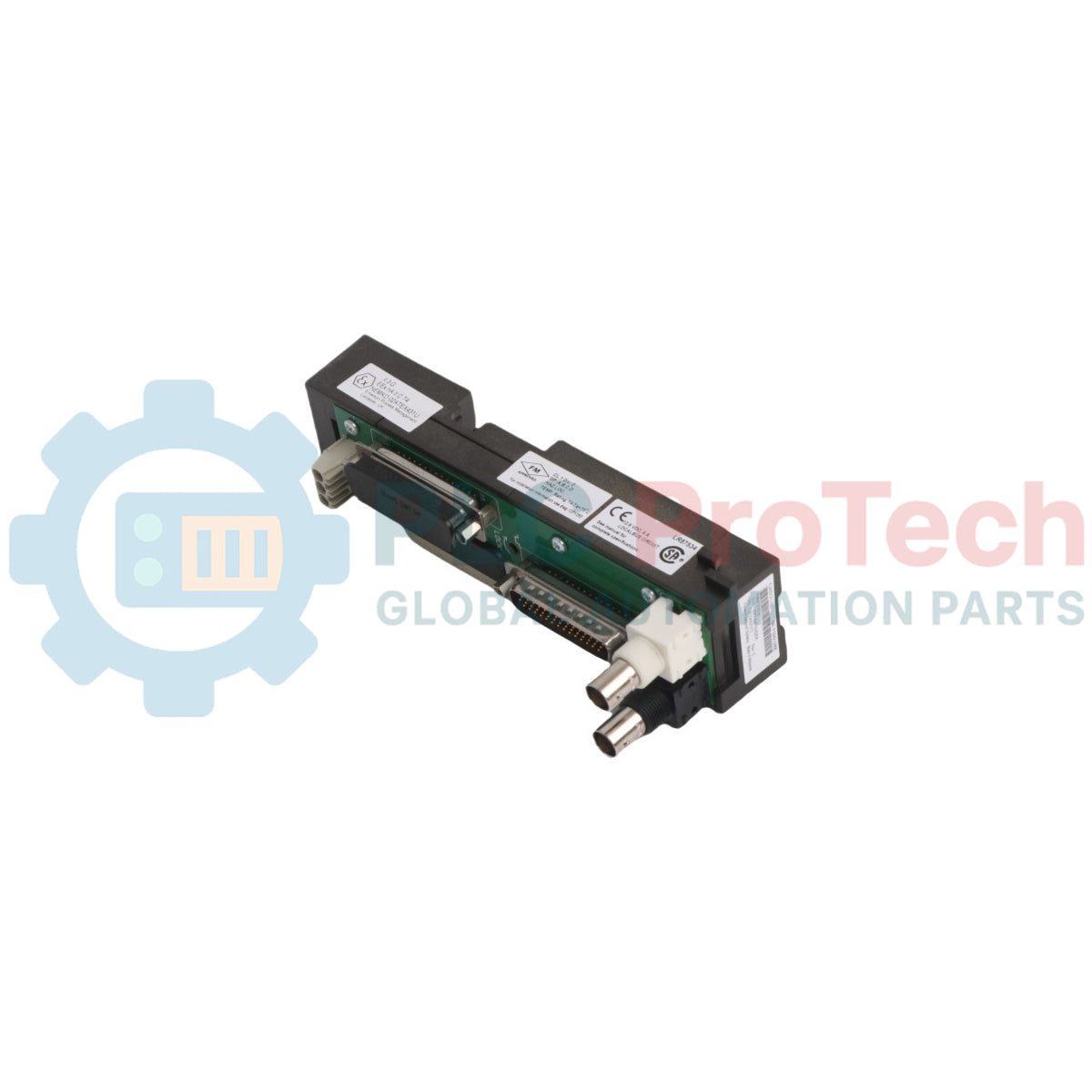

Cavo doppio sinistro per LocalBus orizzontale Emerson KJ4001X1-NB1 12P3368X012 DeltaV

Panoramica del prodotto

Emerson KJ4001X1-NB1 (numero di parte 12P3368X012) funge da collegamento dati ad alta velocità all'interno del Sistema di controllo distribuito DeltaV™. Questo cavo orizzontale LocalBus doppio sinistro facilita l'interconnessione critica tra segmenti di carrier ridondanti, estendendo i bus di alimentazione e comunicazione del backplane del sistema. Progettata per architetture ad alta disponibilità, la configurazione "Doppia" garantisce che entrambi i percorsi dati primario e standby rimangano sincronizzati attraverso carrier hardware separati. Questo specifico cavo con orientamento "Sinistro" consente di ampliare la capacità I/O mantenendo il determinismo a livello di millisecondi richiesto per il controllo di processo complesso. Fornendo un percorso a bassa impedenza e schermato per i segnali LocalBus, il KJ4001X1-NB1 protegge il sistema dalla perdita di pacchetti dati e dalle interferenze elettromagnetiche negli ambienti industriali più esigenti.

Configurazione tecnica

Ridondanza a doppio percorso

Il gruppo cavo contiene due serie indipendenti di conduttori schermati. Questa separazione fisica supporta l'architettura ridondante DeltaV, consentendo agli switch "A" e "B" del LocalBus di funzionare contemporaneamente. Se un percorso fisico subisce danni, il sistema continua a funzionare tramite il percorso secondario senza attivare un reset del processore.

Logica di estensione del LocalBus

Il KJ4001X1-NB1 funge da estensione trasparente del backplane del carrier. Trasporta l'alimentazione a 12,5 V CC per i moduli I/O, insieme alle linee di indirizzo e dati. La designazione "Orizzontale" indica lunghezza e flessibilità ottimizzate per gli armadi in cui i carrier sono montati affiancati anziché impilati verticalmente.

Schermatura e integrità dei connettori

Il cavo presenta una robusta schermatura industriale e connettori ad alta densità con più pin. Gli alloggiamenti dei connettori includono viti prigioniere integrate per impedire disconnessioni accidentali dovute a vibrazioni o sollecitazioni meccaniche, garantendo un collegamento elettrico costante "a tenuta di gas".

Specifiche tecniche

Guida all'installazione e alla manutenzione

Raggio di curvatura e instradamento

I tecnici devono rispettare il raggio minimo di curvatura del cavo (in genere 10 volte il diametro del cavo). Evitare curve strette a 90 gradi, che possono causare disadattamenti dell'impedenza interna o affaticamento fisico dei trefoli di rame. Instradare il cavo attraverso canaline dedicate, mantenendolo separato dai conduttori dei motori in CA ad alta tensione.

Allineamento del connettore

Prima di serrare le viti prigioniere, assicurarsi che il connettore sia perfettamente a filo con la porta del carrier. Un inserimento forzato può piegare i pin ad alta densità, causando errori "Guasto LocalBus" difficili da diagnosticare. Serrare le viti in modo uniforme per garantire una pressione omogenea sull'intera matrice di pin.

Test di continuità

In caso di errore di comunicazione, eseguire un controllo di continuità su entrambi i percorsi, primario e ridondante. Tuttavia, non eseguire mai un test di isolamento "Megger" o ad alta tensione sul cavo mentre è collegato ai carrier DeltaV, poiché la tensione di prova distruggerebbe i sensibili componenti elettronici I/O.

Vantaggi ingegneristici

Il KJ4001X1-NB1 semplifica le espansioni di sistemi complessi fornendo una connessione standardizzata "Plug-and-Play" per i carrier I/O estesi. Il suo design specializzato "Doppio sinistro" è fondamentale per mantenere l'integrità spaziale dei sistemi ridondanti, garantendo che il controller possa indirizzare tutti i moduli di campo lungo il piano orizzontale senza penalizzazioni di latenza. L'impiego di rame ad alta flessibilità e privo di ossigeno garantisce il mantenimento delle caratteristiche elettriche del cavo per anni di cicli termici all'interno di un armadio di controllo. Per gli ingegneri che progettano sistemi destinati ad ambienti chimici difficili o offshore, la robusta guaina del cavo offre un elevato livello di resistenza a olio, umidità e contaminanti atmosferici.

Domande frequenti tecniche

D1: A cosa si riferisce l'orientamento "Sinistro" nella descrizione del cavo?

R1: Si riferisce alla posizione fisica della porta sul carrier. I cavi "Doppio sinistro" sono progettati per collegare le porte sul lato sinistro dei carrier ridondanti al segmento precedente della catena bus, mantenendo la corretta sequenza logica dei nodi DeltaV.

D2: Posso utilizzare un KJ4001X1-NB1 per collegare carrier verticalmente?

R2: Sebbene il pinout elettrico sia lo stesso, la lunghezza del cavo e il pressacavo sagomato sono ottimizzati specificamente per il montaggio orizzontale. L'utilizzo per segmenti verticali può sottoporre i connettori a sollecitazioni eccessive; per l'impilamento verticale si raccomandano le varianti "LocalBus verticale".

D3: Come reagisce il sistema se una metà del cavo doppio viene scollegata?

R3: Il controller DeltaV genera un allarme "Ridondanza LocalBus persa". Il processo continuerà a funzionare normalmente utilizzando il percorso cavo rimanente, ma il sistema non sarà più tollerante ai guasti finché non verrà ripristinata la connessione.

D4: Questo cavo è compatibile sia con l'hardware M-Series sia con quello S-Series?

R4: Sì, il livello fisico LocalBus è coerente tra queste generazioni DeltaV, purché i carrier utilizzati supportino l'interfaccia LocalBus standard multi-pin.
