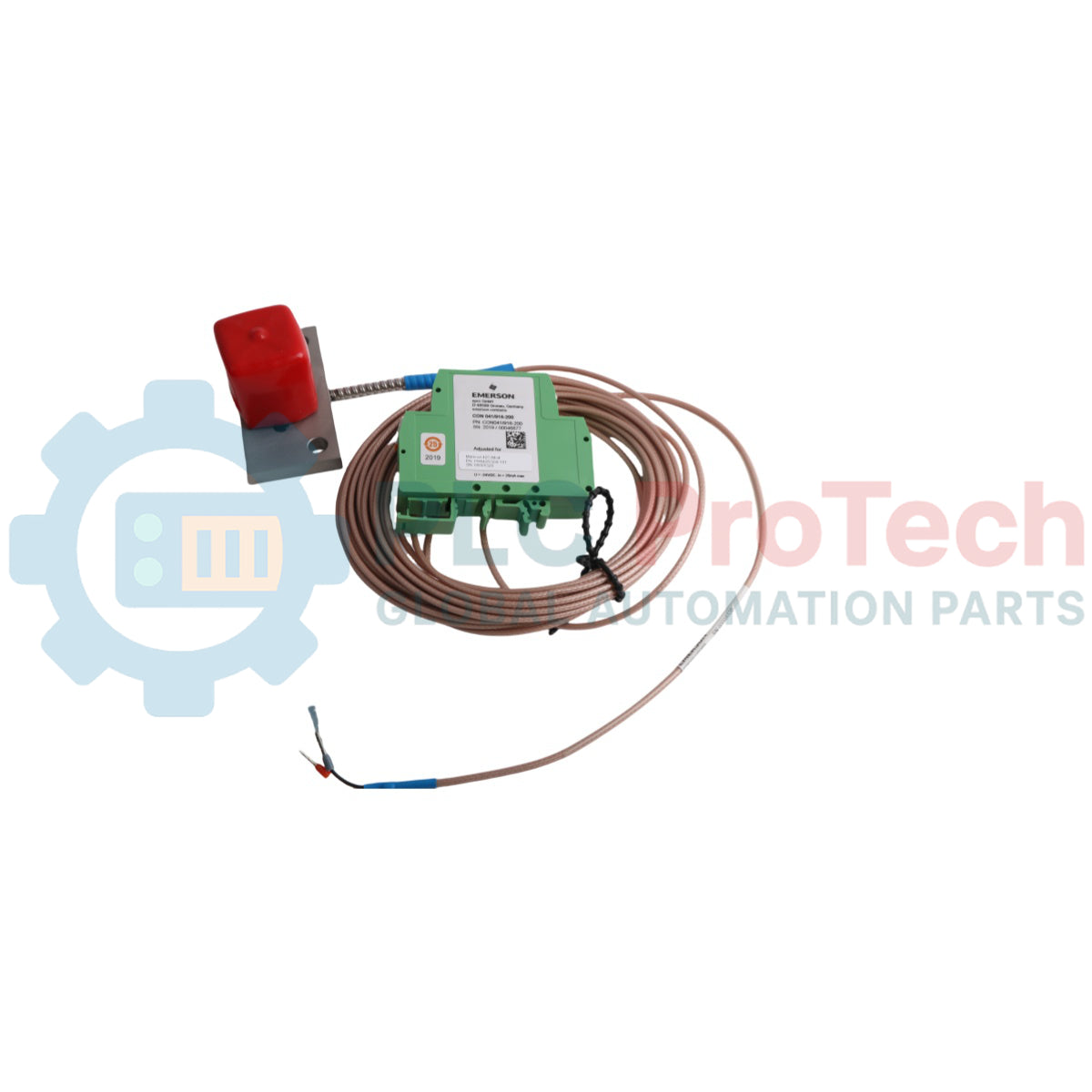

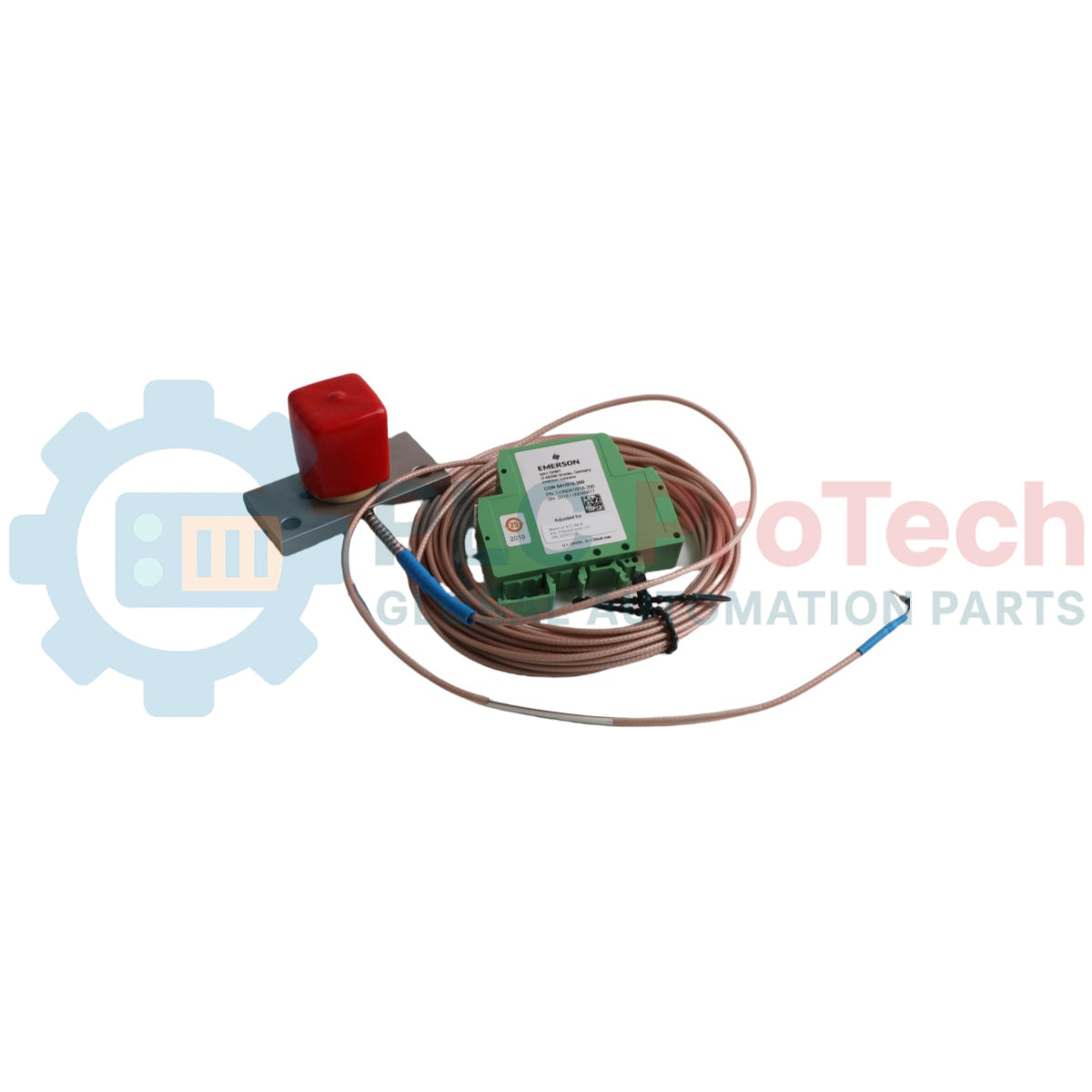

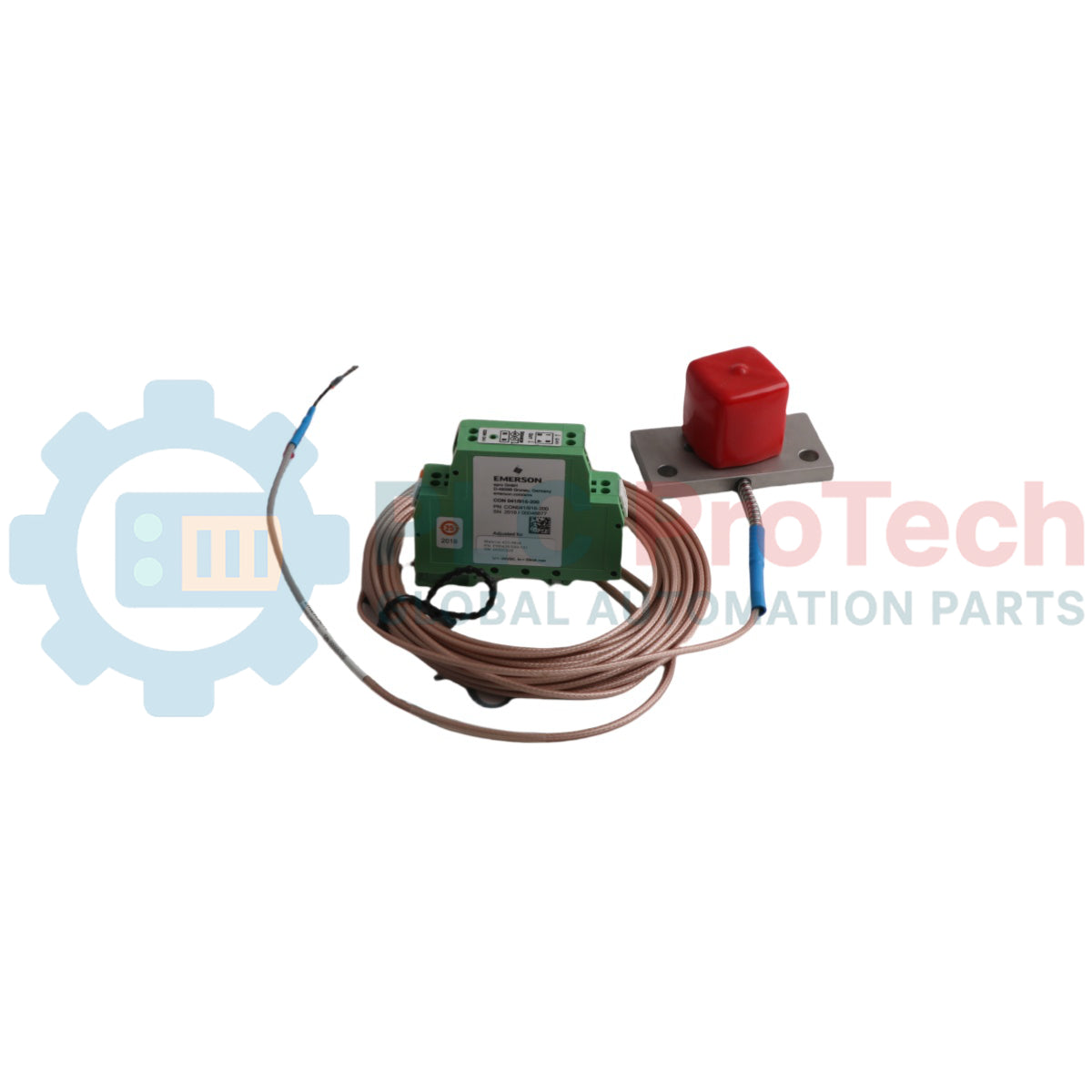

Sistema di sensori a correnti parassite Emerson PR6426/000-131 CON041/916-200

Descrizione

Il sensore a correnti parassite senza contatto Emerson PR6426/000-131 opera in combinazione con il convertitore di segnale CON041/916-200 per formare un sistema di misurazione della prossimità destinato alle turbomacchine industriali pesanti. Progettato per l'impiego su turbine a vapore, a gas e idrauliche, nonché su compressori, pompe e ventilatori, questo gruppo misura lo spostamento radiale e assiale dell'albero, la posizione, l'eccentricità e il movimento. Il sensore PR6426/000-131 monitora la prossimità fisica dell'albero senza contatto diretto, mentre il convertitore CON041/916-200 elabora queste variabili in uscite elettriche normalizzate adatte alle reti di protezione continua dei macchinari.

Caratteristiche

• Meccanismo di misurazione a correnti parassite senza contatto per il monitoraggio dettagliato della dinamica e dello spostamento dell'albero
• Resistenza alle alte pressioni, con una testa del sensore progettata per sopportare fino a 6.500 hPa
• Intervallo di misurazione esteso fino a 20,0 mm se abbinato al convertitore di configurazione designato
• Robusta struttura fisica con guaina in acciaio inossidabile e isolamento del cavo in PTFE ad alta temperatura
• Esecuzione rapida dell'elaborazione ad anello, definita da un tempo di salita del segnale inferiore a 15 microsecondi

Applicazioni

• Registrazione dello spostamento dinamico radiale e assiale dell'albero
• Monitoraggio della posizione, del movimento e dell'eccentricità nelle turbomacchine industriali
• Monitoraggio della protezione dei macchinari su turbine, compressori e grandi ventilatori industriali

Informazioni per l'ordine

Specifiche tecniche

Specifiche dinamiche e prestazionali

Specifiche elettriche e di alimentazione

Specifiche ambientali

Specifiche fisiche

Collegamenti/interfacce

Linee guida per l'installazione

• Installare il modulo convertitore di segnale su un supporto per guida DIN standard all'interno dell'involucro.
• Mantenere una zona libera di almeno 80 mm di diametro, priva di materiale ferroso, attorno alla testa del sensore da 32mm per evitare distorsioni del campo.
• Rispettare un raggio minimo di curvatura del cavo di 35 mm per i percorsi dei cavi armati, oppure di 25 mm per le varianti non armate.
• Calibrare la posizione iniziale del sensore su un'intercapedine d'aria centrale nominale di circa 5.5 mm.

Conformità e certificazioni

• CE: 2014/30/EU (EN 61326-1), 2014/34/EU, 2011/65/EU (DIN EN 50581)
• ATEX: EN 60079-0, EN 60079-11; II 2 G Ex ia IIC T4 Gb (-20 degC <= Ta <= 80 degC)
• IEC-Ex: IEC 60079-0, IEC 60079-11, IEC 60079-26; Ex ia IIC T4 Gb (-20 degC <= Ta <= 80 degC)
• CSA: CAN/CSA-C22.2 NO. 0-M91, NO. 157-92, NO. 213-M1987, CAN/CSA-E60079-15-02, NO. 25-1966, NO. 61010-1-04; ANSI/UL Standard 913-2004, ANSI/UL Standard 1604-1995, UL 60079-15 2002, UL 61010-1
• Ingresso in area pericolosa: Sicurezza intrinseca (Ex ia IIC T4 Gb / Classe I Divisione 1 Gruppi A, B, C, D T4); Antiscintilla (Classe I Divisione 2 Gruppi A, B, C, D / Ex nA II T3..T4 / AEx nA II T3..T4)
