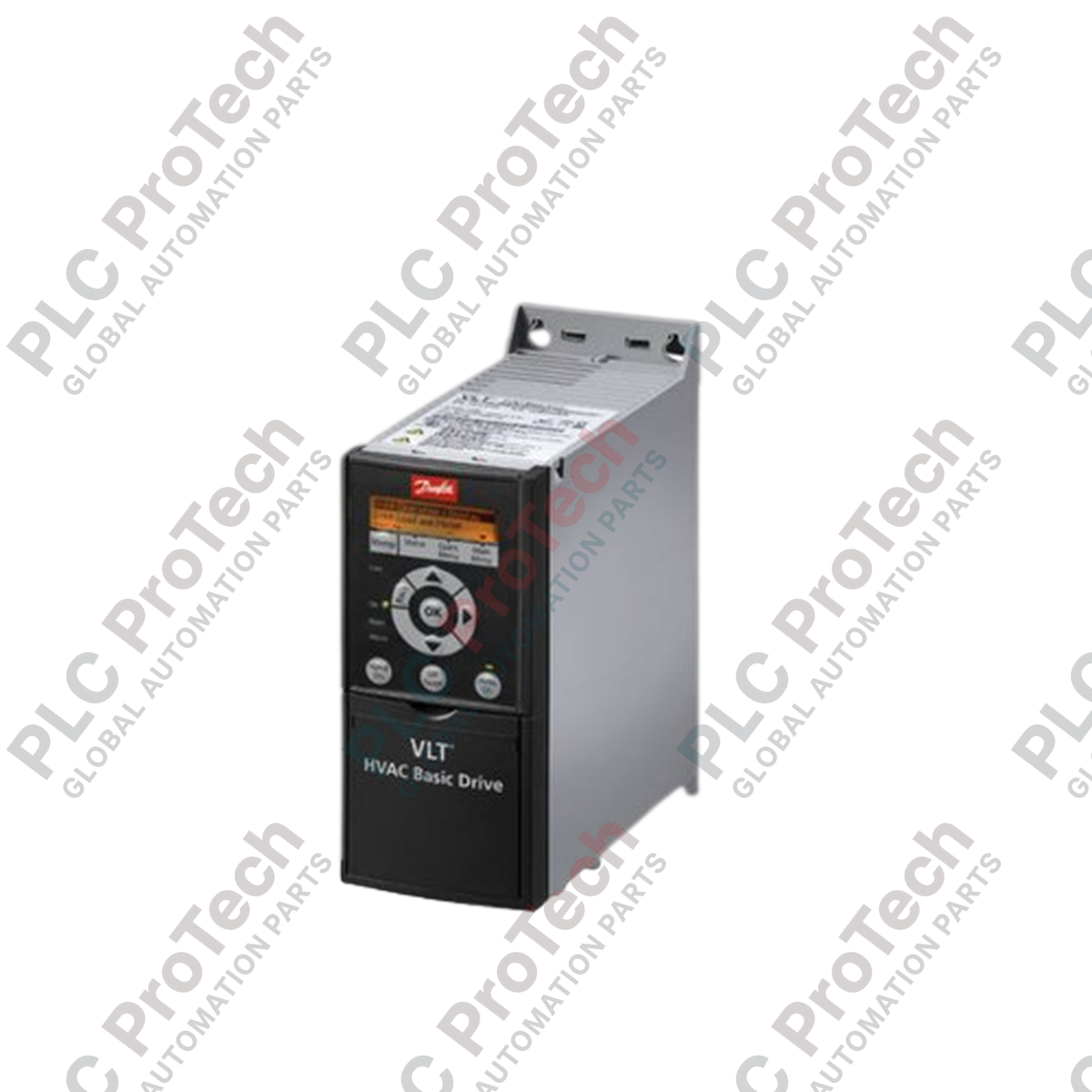

Azionamento base HVAC Danfoss VLT FC101P11KT4E20 11kW

Panoramica del prodotto

Il FC101P11KT4E20 (FC101P11KT4E20) è un convertitore di frequenza dedicato della serie Danfoss VLT HVAC Basic Drive, progettato specificamente per ottimizzare le prestazioni di ventilatori e pompe nei sistemi di automazione degli edifici. Con una potenza nominale di 11 kW (15 HP), questo convertitore è progettato per offrire la massima efficienza energetica e un controllo semplificato per le applicazioni HVAC. Il FC101P11KT4E20 presenta una robusta struttura H5 ed è ottimizzato per reti trifase da 200-240 V. Implementando algoritmi di controllo avanzati, questo convertitore riduce il consumo energetico e l'usura meccanica delle apparecchiature di ventilazione e pompaggio, diventando un elemento fondamentale per la gestione sostenibile degli impianti e il controllo climatico industriale.

Configurazione tecnica

Il VLT HVAC Basic Drive si concentra su funzionalità "adatte allo scopo", offrendo funzioni essenziali per il controllo climatico senza complessità superflue.

• Prestazioni ottimizzate: offre un'efficienza di picco del 97.2 percento, garantendo uno spreco energetico minimo e una ridotta generazione di calore all'interno dell'armadio di controllo.

• Resistenza termica: è progettato per un funzionamento affidabile in ambienti industriali, mantenendo una corrente di uscita continua di 42.0 A a 40 gradi C e fornendo una corrente di uscita continua ridotta di 33.0 A a 50 gradi C.

• Struttura compatta: la struttura H5 è progettata per sfruttare efficientemente lo spazio, consentendo una semplice installazione in involucri elettrici standard e mantenendo al contempo un grado di protezione IP20.

• Intelligenza HVAC: include funzioni integrate come la modalità incendio per la ventilazione di emergenza e un regolatore PI per la gestione a circuito chiuso della pressione o del flusso.

• Design dei morsetti: i morsetti ad alta capacità supportano cavi con sezioni fino a 16 mm2 (6 AWG), garantendo connessioni sicure e a bassa resistenza sia per l'alimentazione di rete sia per i cavi del motore.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce l'FC101P11KT4E20 il funzionamento a temperature ambiente elevate?

Il convertitore è progettato per fornire una corrente di uscita continua di 42.0 A a temperature fino a 40 gradi C. Negli ambienti che raggiungono 50 gradi C, il convertitore rimane operativo ma utilizza una strategia di riduzione termica, diminuendo la corrente di uscita continua a 33.0 A per proteggere l'elettronica di potenza interna.

Qual è il vantaggio della "Modalità incendio" nelle applicazioni HVAC?

La modalità incendio è una funzione di sicurezza che, quando attivata, fa sì che il convertitore ignori la maggior parte degli allarmi interni non critici. Ciò garantisce che i ventilatori per l'estrazione del fumo o i sistemi di pressurizzazione dei vani scala continuino a funzionare durante un'emergenza, dando priorità alla sicurezza degli occupanti e all'integrità dell'edificio rispetto alla protezione del convertitore.

Questo convertitore è compatibile con i sistemi standard di gestione degli edifici (BMS)?

Sì. La serie VLT HVAC Basic Drive supporta generalmente protocolli HVAC comuni come BACnet, Modbus RTU e FC Protocol, consentendo una perfetta integrazione nelle architetture centralizzate di controllo e monitoraggio degli edifici.

Guida all'ingegneria e all'installazione

• Montaggio verticale e flusso d'aria: la struttura H5 utilizza la convezione verticale per la dissipazione del calore. Montare l' FC101P11KT4E20 su una superficie piana e priva di vibrazioni, con uno spazio libero minimo di 100 mm sopra e sotto l'unità. Ciò garantisce che i 518 W di perdita di calore tipica possano essere rimossi efficacemente dalle ventole di raffreddamento interne.

• Schermatura dei cavi per la compatibilità elettromagnetica: per conformarsi agli standard di compatibilità elettromagnetica, utilizzare cavi schermati per il motore. La schermatura deve essere collegata alla piastra metallica di disaccoppiamento del convertitore mediante un morsetto a 360 gradi. Questo è essenziale negli ambienti HVAC per impedire che la commutazione ad alta frequenza del convertitore interferisca con i sensori sensibili dell'edificio o con le linee di comunicazione.

• Adattamento automatico del motore (AMA): all'avvio iniziale, eseguire sempre un AMA. Questa funzione consente al convertitore di misurare le caratteristiche elettriche del motore collegato mentre è fermo. In questo modo si ottimizza il modello del motore all'interno del convertitore, ottenendo prestazioni di coppia superiori e un maggiore risparmio energetico durante il funzionamento a carico parziale.
