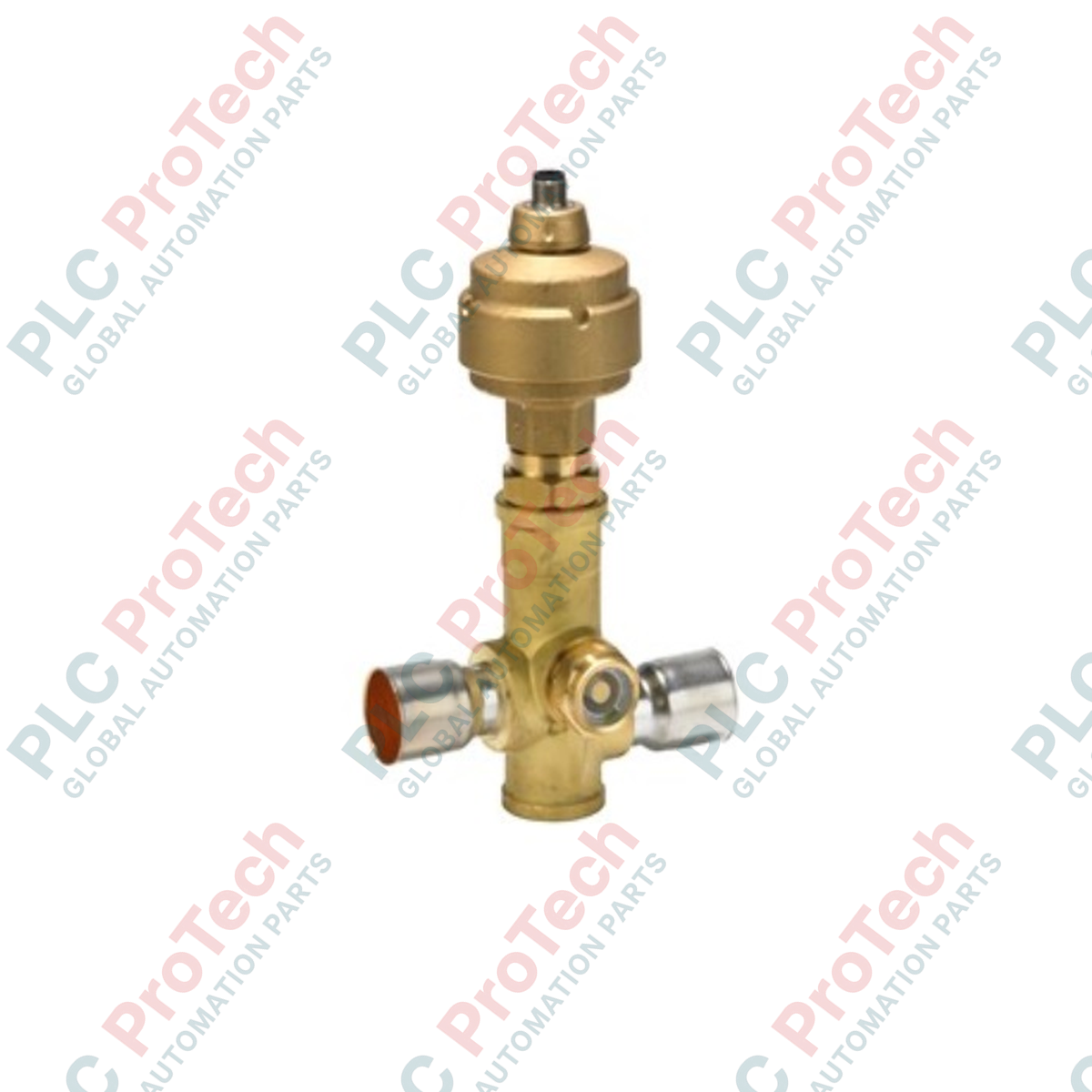

Valvola di espansione elettrica Danfoss ETS 50 (034G1709)

Panoramica del prodotto

La ETS 50 (034G1709) è una valvola di espansione elettronica ad alta risoluzione (EEV), progettata per il controllo di precisione della portata massica del refrigerante negli impianti industriali di climatizzazione e refrigerazione. In quanto componente centrale della gestione termica ad alta efficienza, la Danfoss 034G1709 (034G1709) utilizza un motore passo-passo bipolare per garantire un posizionamento preciso dell'ago, fondamentale per mantenere stabile il controllo del surriscaldamento (SH) e ottimizzare l'efficienza energetica. Questo modello presenta un design rettilineo con connessioni ODF simmetriche da 1 1/8 pollici, risultando una scelta robusta per chiller industriali B2B, pompe di calore e unità a controllo ravvicinato, dove sono essenziali una risposta rapida e un'elevata affidabilità.

Configurazione tecnica

L'architettura tecnica della 034G1709 è progettata per un'integrazione senza problemi e una lunga durata. È dotata di connessioni saldobrasate bimetalliche (acciaio/rame) che semplificano il processo di installazione, proteggendo al contempo il motore interno di precisione da un'eccessiva conduzione del calore. L'interfaccia elettrica è un connettore maschio M12 standardizzato a 4 poli, che garantisce un collegamento antivibrazione e a tenuta di umidità al controllore elettronico. Con grado di protezione IP67, l'involucro della valvola è completamente protetto dalla polvere e dall'ingresso dell'acqua, assicurando prestazioni affidabili in ambienti soggetti a forte condensa o frequenti cicli di sbrinamento. Il design interno dell'ago bilanciato supporta il funzionamento a doppio flusso, consentendo una regolazione costante del flusso sia in modalità riscaldamento sia in modalità raffreddamento.

Specifiche tecniche

Domande frequenti tecniche

Perché sulla 034G1709 vengono utilizzate connessioni bimetalliche?

Il design bimetallico consente la brasatura standard rame-rame alle estremità dei tubi, mentre la parte in acciaio inossidabile funge da barriera termica, proteggendo il motore passo-passo interno e le guarnizioni di precisione dell'ago dalle alte temperature durante la saldatura.

Quale driver di controllo è necessario per questa valvola?

La 034G1709 richiede un driver per motore passo-passo bipolare, come quelli delle serie Danfoss EKD o EKE, che fornisca una corrente costante di circa 100 mA RMS e sia in grado di eseguire 2625 passi per una corsa completa.

Questa valvola può essere utilizzata negli impianti a pompa di calore reversibili?

Sì, la serie ETS 50 presenta un design dell'ago e della gabbia bilanciato che garantisce la stessa precisione della portata massica in entrambe le direzioni, eliminando la necessità di circuiti esterni con valvola di ritegno negli impianti reversibili.

Guida all'ingegneria e all'installazione

• Sicurezza durante la brasatura: Durante il processo di installazione, è obbligatorio avvolgere il corpo della valvola in un panno bagnato. Assicurarsi che la temperatura dell'alloggiamento della valvola rimanga inferiore a 100 Celsius per evitare danni permanenti ai magneti del motore e alla sede interna in PEEK.

• Installazione del cavo M12: Quando si collega il cavo M12 a 4 poli, assicurarsi che il dado sia serrato a mano per comprimere correttamente la guarnizione O-ring e garantire l'integrità del grado IP67. Creare un anello antigoccia nel cavo per impedire all'acqua di penetrare direttamente nel connettore elettrico.

• Calibrazione del controllore: Durante la messa in servizio iniziale, il controllore deve eseguire una procedura di inizializzazione (overdrive) di almeno 2625 passi per stabilire la posizione meccanica di "zero" (completamente chiusa). La mancata calibrazione comporterà una regolazione imprecisa del flusso e potenziali oscillazioni del surriscaldamento.
