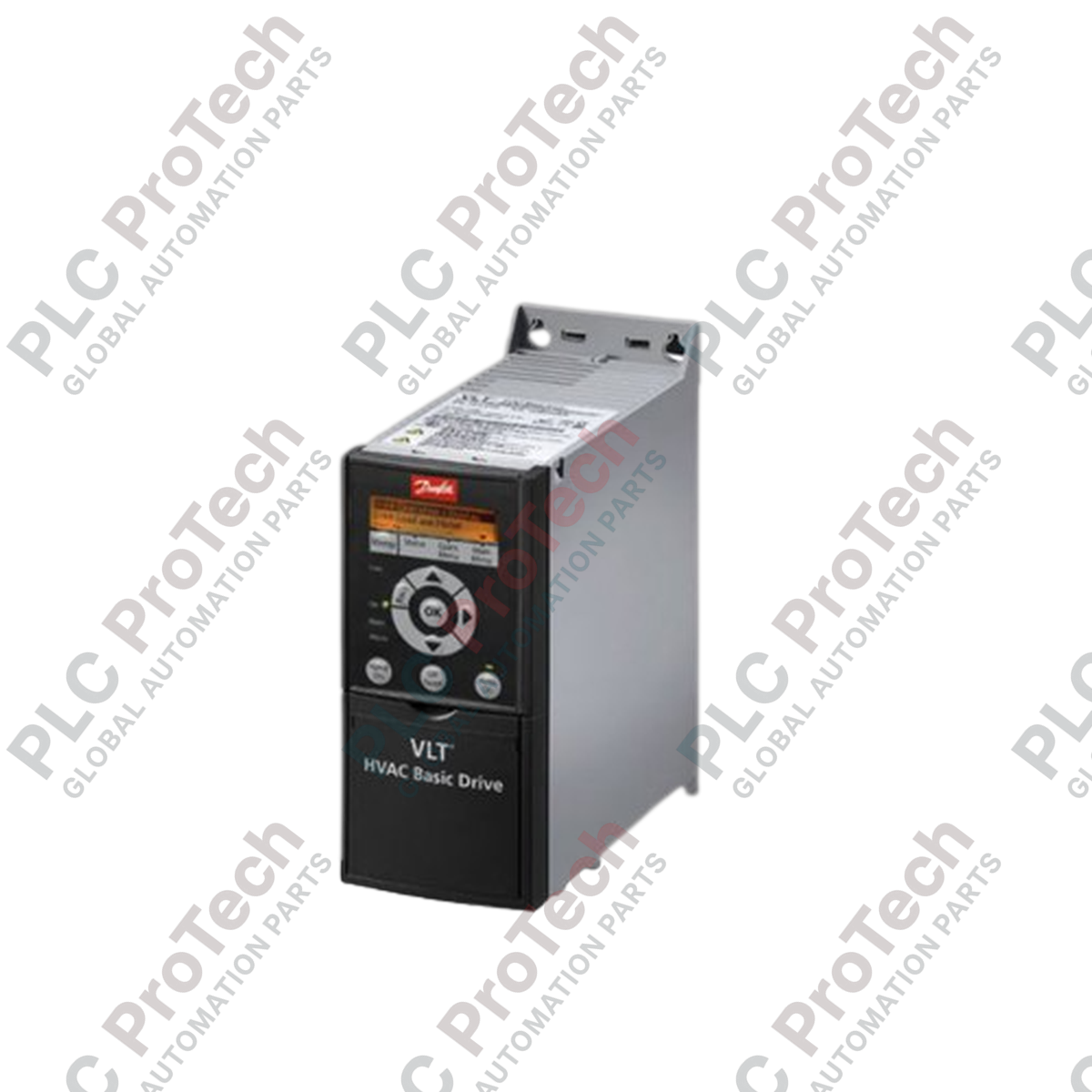

FC101P37KT4E20 Danfoss VLT HVAC Basic Drive VFD da 37kW

Panoramica del prodotto

Il  FC101P37KT4E20 (FC101P37KT4E20) è un modulo di conversione di potenza ad alta efficienza della serie Danfoss VLT HVAC Basic, progettato specificamente per applicazioni di controllo motori da 37.0 kW (50.0 hp). Questo azionamento è ottimizzato per le infrastrutture HVAC e offre una regolazione superiore della velocità per grandi ventilatori centrifughi, pompe e compressori. Modulando l'uscita del motore in base alla domanda effettiva del sistema, il  FC101P37KT4E20 riduce significativamente il consumo energetico e l'usura meccanica dell'intera trasmissione. Alloggiato in un robusto telaio H8 con grado di protezione IP20, è progettato per l'integrazione in quadri di controllo centralizzati e offre un'efficienza del 96.5%, garantendo un funzionamento affidabile in ambienti ad alta richiesta, come torri di raffreddamento commerciali e sistemi di ventilazione industriale.

Configurazione tecnica

Il  FC101P37KT4E20 utilizza un'architettura di controllo HVAC dedicata, progettata per prestazioni ad alta corrente:

• Logica dello stadio di potenza: Fornisce una corrente di uscita continua di 143.0 A a 200-240 V, con una capacità di sovraccarico intermittente di 157.3 A per gestire gli avviamenti ad alta inerzia.

• Gestione termica: Progettato per garantire la stabilità, l'azionamento mantiene un'uscita continua di 128.7 A anche a temperature ambiente elevate di 50 deg C, prevenendo gli sganci termici durante i carichi estivi di punta.

• Progettazione del telaio H8: Ottimizzata per alloggiamenti industriali per impieghi gravosi, l'unità supporta cavi di grande sezione fino a 95 mm2 (0 AWG) per ridurre al minimo la caduta di tensione sui terminali dell'alimentazione di rete e del motore.

• Ottimizzazione delle perdite: Presenta una perdita di potenza tipica stimata di 1459 W a pieno carico, mantenendo un'efficienza del 96.5% per ridurre i requisiti di raffreddamento del quadro di installazione.

Specifiche tecniche

Domande frequenti tecniche

Quali sono le principali considerazioni per il montaggio dell'involucro H8?

Il  FC101P37KT4E20 è un'unità con grado di protezione IP20/Chassis, pertanto deve essere installata in un quadro di controllo protetto o in un locale elettrico. A causa del peso di 51.0 kg, la piastra posteriore di montaggio deve essere rinforzata per sostenere il carico meccanico e le eventuali vibrazioni durante il funzionamento a coppia elevata.

Questo azionamento può gestire alimentazioni di rete da 400 V o 480 V?

No. Questa configurazione specifica è progettata per un'alimentazione trifase da 200-240 VAC. Il collegamento dell'unità a una rete da 400 V o 480 V causerebbe il guasto catastrofico dei condensatori del circuito intermedio in corrente continua e dell'elettronica di potenza. Verificare sempre la tensione del sito prima della messa in servizio.

È presente un filtro integrato per le interferenze elettromagnetiche?

La serie VLT HVAC Basic include generalmente bobine integrate del circuito intermedio in corrente continua per ridurre la distorsione armonica e filtri RFI conformi agli standard EMC industriali. Tuttavia, per lunghezze dei cavi superiori a 50 metri, si raccomandano filtri dU/dt esterni per proteggere l'isolamento del motore.

Guida tecnica e all'installazione

• Requisiti di ventilazione del quadro: Con una perdita di potenza tipica di 1459 W, il quadro di controllo deve essere dotato di ventilazione ad aria forzata o di uno scambiatore di calore. Assicurarsi che il percorso del flusso d'aria sia libero da ostruzioni e che l'aria ambiente in ingresso all'azionamento non superi i 40 deg C, per mantenere la portata nominale completa di 143.0 A.

• Coppia dei terminali e cablaggio: Utilizzare conduttori in rame da 95 mm2 (0 AWG) sia per i collegamenti di rete sia per quelli del motore, per supportare l'assorbimento di corrente di 143.0 A. Tutte le viti dei terminali devono essere serrate alla coppia specificata per prevenire il surriscaldamento localizzato e il potenziale guasto dei terminali dovuto alla resistenza alle alte correnti.

• Funzionalità Fire Mode: Per le applicazioni HVAC, utilizzare le impostazioni del parametro "Fire Mode" se l'azionamento controlla un ventilatore per l'estrazione dei fumi. Questa modalità consente all'azionamento di ignorare gli allarmi non critici e di continuare a funzionare il più a lungo possibile durante un'emergenza, contribuendo all'evacuazione dell'edificio.
