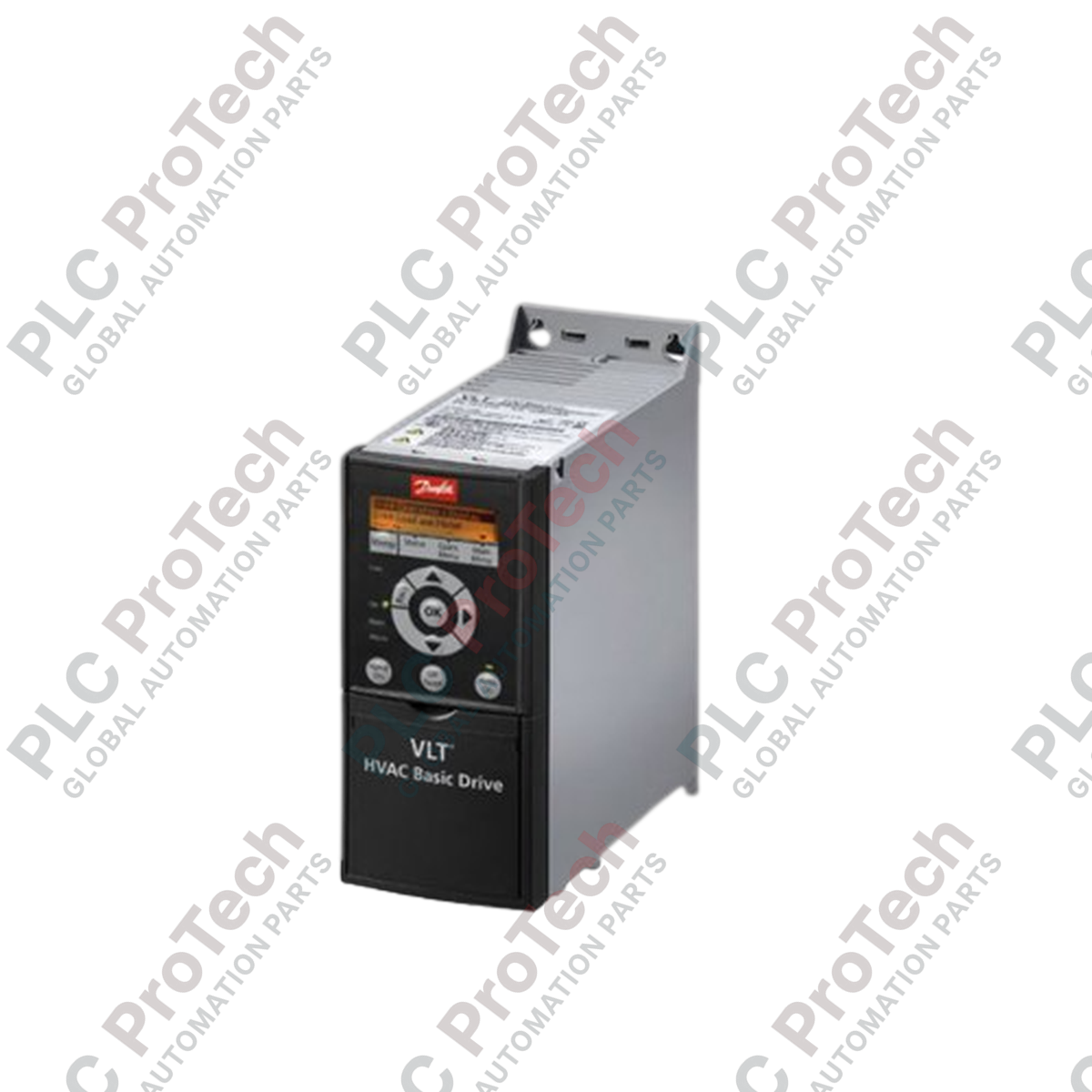

FC111P75KT4 Danfoss VLT HVAC Basic Drive 75kW

Panoramica del prodotto

FC111P75KT4 (FC111P75KT4) è un convertitore di frequenza a capacità elevata della serie Danfoss VLT HVAC Basic, progettato specificamente per applicazioni di controllo di motori da 75.0 kW (100.0 hp). Questo convertitore è una soluzione dedicata per i sistemi HVAC di grandi edifici commerciali, ospedali e data center. Fornendo un controllo preciso della velocità per pompe centrifughe e ventilatori, FC111P75KT4 ottimizza il flusso d'aria e la pressione dei fluidi, consentendo notevoli risparmi energetici e una riduzione dei costi operativi. L'involucro H7 con grado di protezione IP20 è progettato per l'installazione in armadio e offre un'elevata densità di potenza e un rendimento del 97.8% per ridurre al minimo le perdite termiche e garantire stabilità a lungo termine nelle infrastrutture critiche di trattamento dell'aria.

Configurazione tecnica

FC111P75KT4 utilizza una robusta piattaforma di elettronica di potenza adattata ai carichi HVAC gravosi:

• Stadio di potenza ottimizzato: eroga 147.0 A continui a 380-440 V, con una capacità di sovraccarico intermittente di 161.0 A per gestire l'inerzia di avviamento.

• Gestione termica intelligente: integra una logica avanzata di derating, mantenendo un'uscita continua di 102.9 A anche a temperature ambiente elevate di 50 deg C, garantendo affidabilità nei locali tecnici caldi.

• Struttura compatta H7: nonostante la potenza di uscita di 75.0 kW, l'involucro è ottimizzato per risparmiare spazio, pesa 36.0 kg e supporta una sezione massima del cavo di 95 mm2.

• Gestione energetica: il rendimento integrato "best case" del 97.8% riduce la perdita di potenza interna a circa 1733 W, diminuendo il carico di raffreddamento sull'armadio di controllo.

Specifiche tecniche

Domande frequenti tecniche

In che modo la temperatura ambiente influisce sulla corrente di uscita di FC111P75KT4?

Il convertitore è dimensionato per la capacità completa (147.0 A) a 40 deg C. Se la temperatura ambiente nel locale tecnico raggiunge 50 deg C, la protezione termica del convertitore limiterà la corrente di uscita continua a 102.9 A. È fondamentale calcolare i requisiti di carico in base alla temperatura stagionale massima prevista.

Quali sono i requisiti per il cablaggio di rete e del motore?

La struttura H7 supporta una sezione massima del cavo di 95 mm2 (0 AWG). Per rispettare gli standard EMC e prevenire interferenze con i sensori dell'automazione degli edifici, è obbligatorio utilizzare cavi motore schermati.

Questo convertitore è adatto per il montaggio indipendente?

Il grado di protezione IP20/H7 indica che si tratta di un convertitore di tipo "aperto", destinato all'installazione all'interno di un quadro di controllo più grande o di un locale elettrico. Non offre protezione contro umidità o polvere in caduta; per il montaggio decentralizzato è necessario scegliere una variante con grado di protezione IP54 o IP66.

Guida alla progettazione e all'installazione

• Dissipazione del calore e flusso d'aria: a 75.0 kW, la perdita di potenza tipica è di 1733 W. Assicurarsi che il sistema di ventilazione dell'armadio possa movimentare un volume d'aria sufficiente, espresso in metri cubi all'ora, per smaltire questo calore. Un raffreddamento insufficiente attiverà un allarme di sovratemperatura (AL30) e forzerà l'arresto.

• Riduzione delle armoniche: i convertitori di grandi dimensioni possono introdurre distorsioni armoniche nella rete elettrica dell'edificio. Assicurarsi che le induttanze integrate nel circuito intermedio CC di FC 111 siano integrate con reattanze di linea esterne se la capacità del trasformatore è limitata o se la struttura ospita apparecchiature mediche o scientifiche sensibili.

• Avvertenza sull'isolamento del motore: quando si utilizza FC111P75KT4 con motori datati, risalenti all'epoca precedente ai convertitori di frequenza, gli impulsi PWM a commutazione rapida possono sottoporre a stress l'isolamento del motore. Si consiglia di installare un filtro dU/dt all'uscita del convertitore se la lunghezza del cavo supera 50 metri, per proteggere gli avvolgimenti del motore dai picchi di tensione.
