Foxboro P0973CN Piastra base di espansione Serie I/A

Descrizione

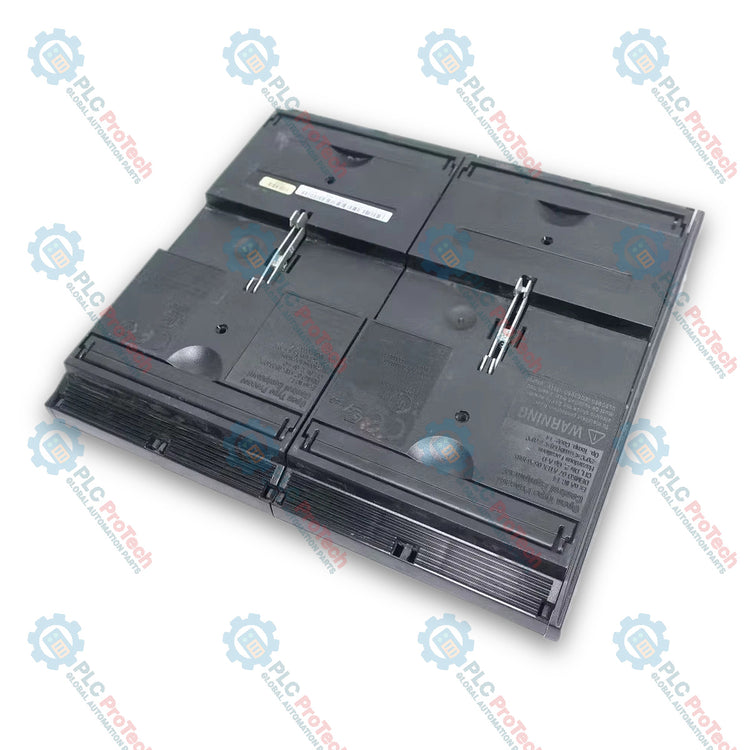

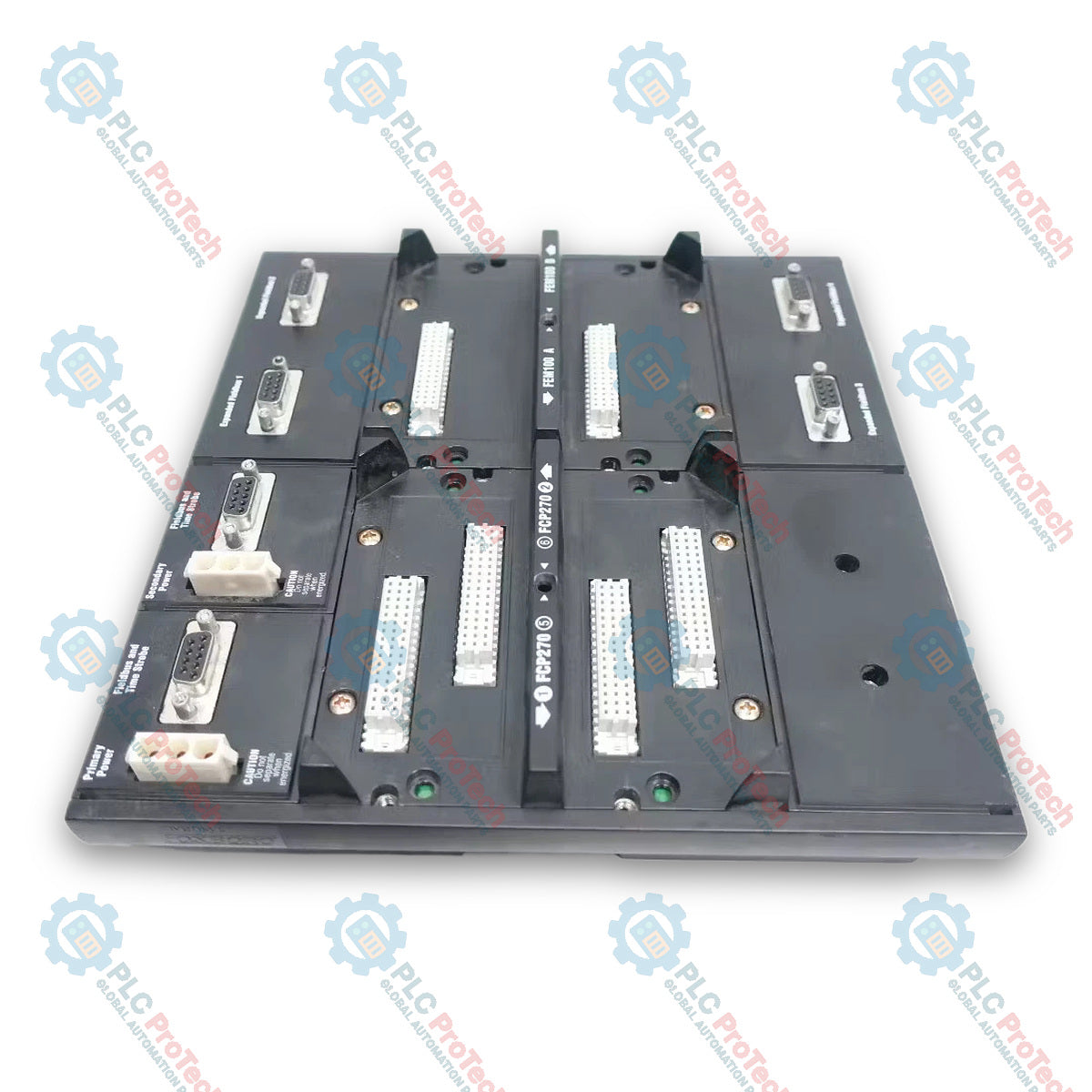

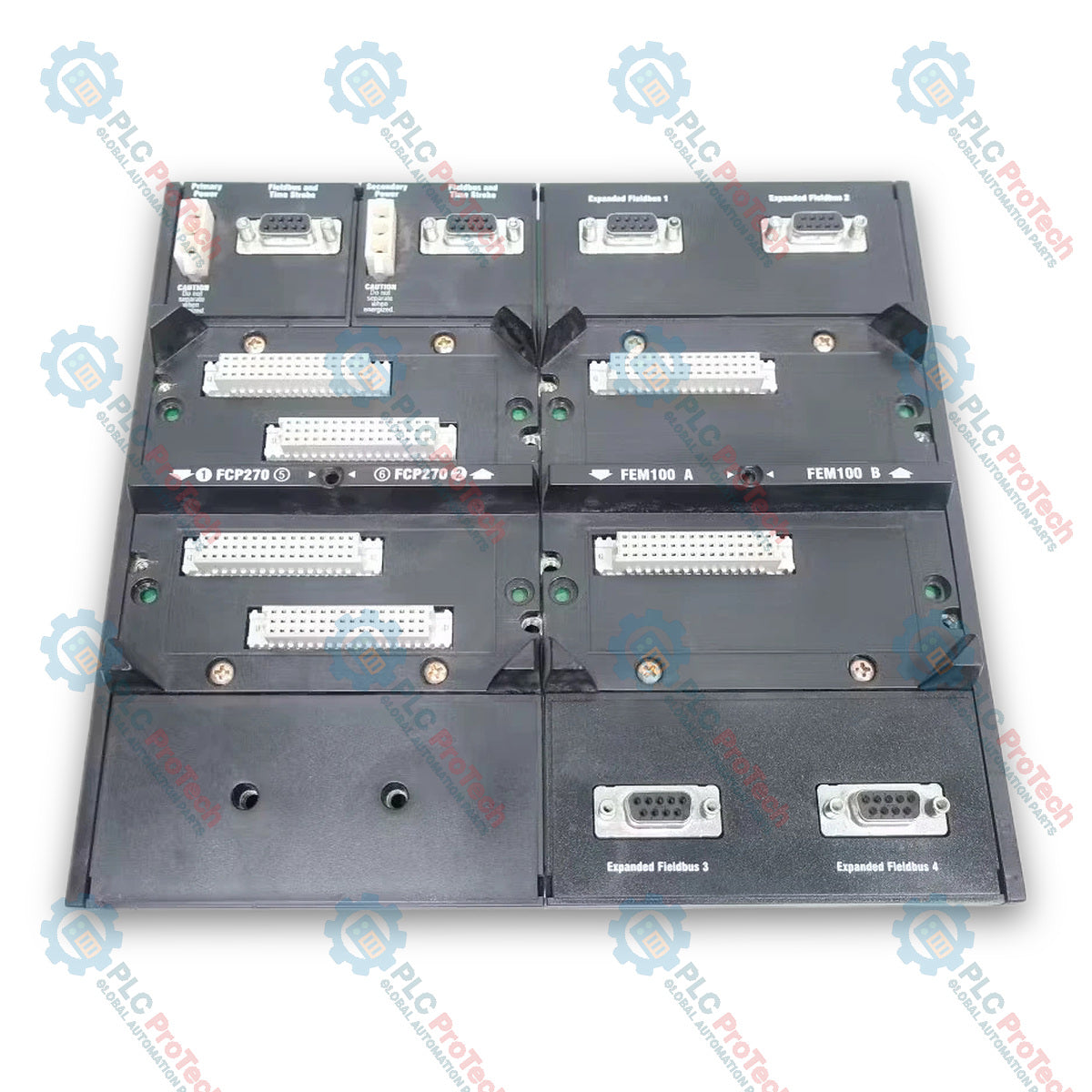

Il Foxboro P0973CN è una piastra base di espansione a 4 posizioni montata su guida DIN verticale, utilizzata nel DCS Foxboro I/A Series. Offre una piattaforma hardware dedicata per alloggiare una coppia fault-tolerant di processori di controllo di campo FCP270 in due posizioni e una coppia ridondante di moduli di espansione del bus di campo FEM100 nelle due posizioni rimanenti. Grazie alla struttura con backplane passivo, il Foxboro P0973CN garantisce instradamento dell'alimentazione e interconnessioni di comunicazione ad alta affidabilità attraverso il bus di campo del modulo a 2 Mbps. Le posizioni di montaggio sono integrate specificamente nella piastra base per alloggiare gli splitter/combinatori in fibra ottica necessari al funzionamento fault-tolerant dei processori FCP270.

Caratteristiche

• Configurazione per il montaggio su guida DIN verticale per layout standard degli involucri.
• Quattro posizioni dedicate per moduli, configurate per due processori FCP270 e due moduli FEM100.
• Spazio di montaggio integrato per splitter/combinatori in fibra ottica a supporto della ridondanza FCP270.
• Doppie connessioni di alimentazione primaria e secondaria a 24 V cc.
• Interconnessioni del bus di campo del modulo a doppino intrecciato schermato, operanti a 2 Mbps.
• Supporto per moduli hot-swap, che consente di aggiungere o sostituire unità senza interrompere la comunicazione attiva sul bus.
• Architettura con backplane passivo progettata per massimizzare l'affidabilità operativa complessiva del DCS.

Applicazioni

• Espansione del sistema DCS Foxboro I/A Series che richiede ulteriori canali del bus di campo FBM della serie 200.
• Quadri di controllo per l'automazione industriale ad alta densità che richiedono elaborazione fault-tolerant ed espansione del bus di campo.
• Infrastruttura per impianti a processo continuo che utilizza sottosistemi hardware montati su guida DIN.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Montaggio su guida DIN: fissare la piastra di base a una guida DIN verticale, non isolata e con supporto meccanico, utilizzando gli elementi di fissaggio designati.
• Cablaggio di alimentazione: collegare i cavi di alimentazione a 24 V cc primari e secondari dall'alimentatore del sistema (ad esempio FPS400-24, FPS240-24 o FPS120-24) ai morsetti di alimentazione primari e secondari.
• Interconnessione del fieldbus: utilizzare cavi schermati a doppino intrecciato per i collegamenti a catena del fieldbus del modulo A/B tra le piastre di base, mantenendo una lunghezza totale massima del fieldbus di 60 m (198 ft).
• Spazio libero: assicurarsi che vi sia uno spazio adeguato nella custodia intorno alla piastra di base montata, per consentire l'inserimento e la rimozione dei moduli e lasciare spazio per il cablaggio in campo.
• Inserzione a caldo: le piastre di base possono essere collegate o ampliate senza mettere il sistema fuori servizio, a condizione che sia presente una struttura di bus ridondante.

Conformità e certificazioni

• Direttiva europea EMC: 89/336/CEE (EN 50081-2, EN 50082-2, EN 61326 Allegato A)
• Radiofrequenza ISM: CISPR 11 Classe A
• Immunità: IEC 61000-4-2 (ESD), IEC 61000-4-3 (campo irradiato), IEC 61000-4-4 (EFT/Burst), IEC 61000-4-5 (sovratensioni transitorie), IEC 61000-4-6 (condotta), IEC 61000-4-8 (campo magnetico)
• Sicurezza del prodotto: certificato UL/UL-C per sistemi di custodie di Classe 1, Gruppi A-D, Divisione 2, T4
• Direttiva europea sulla bassa tensione: 2006/95/CE
• Direttiva ATEX: 94/9/CE (certificato CENELEC EEx n IIC per Zona 2)
