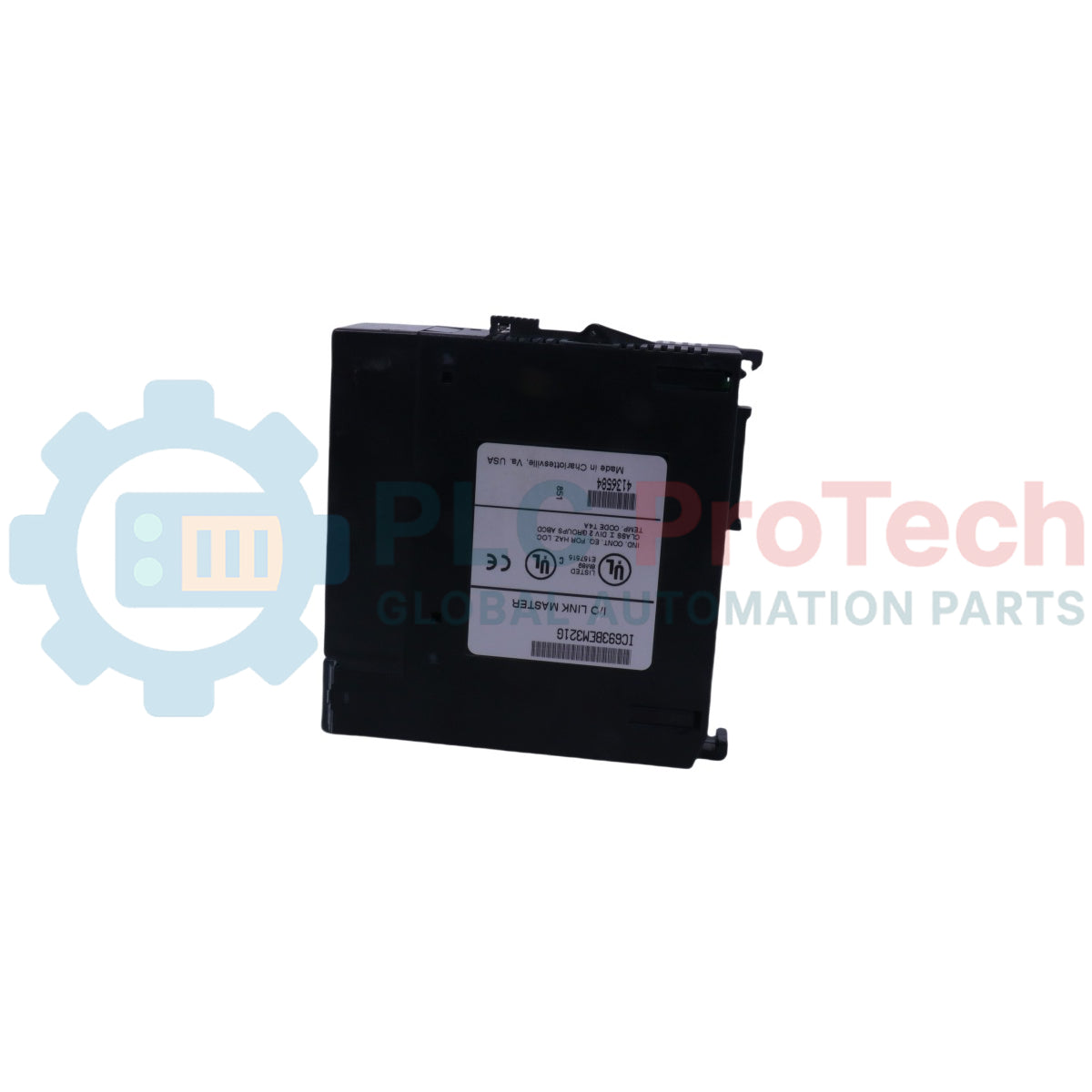

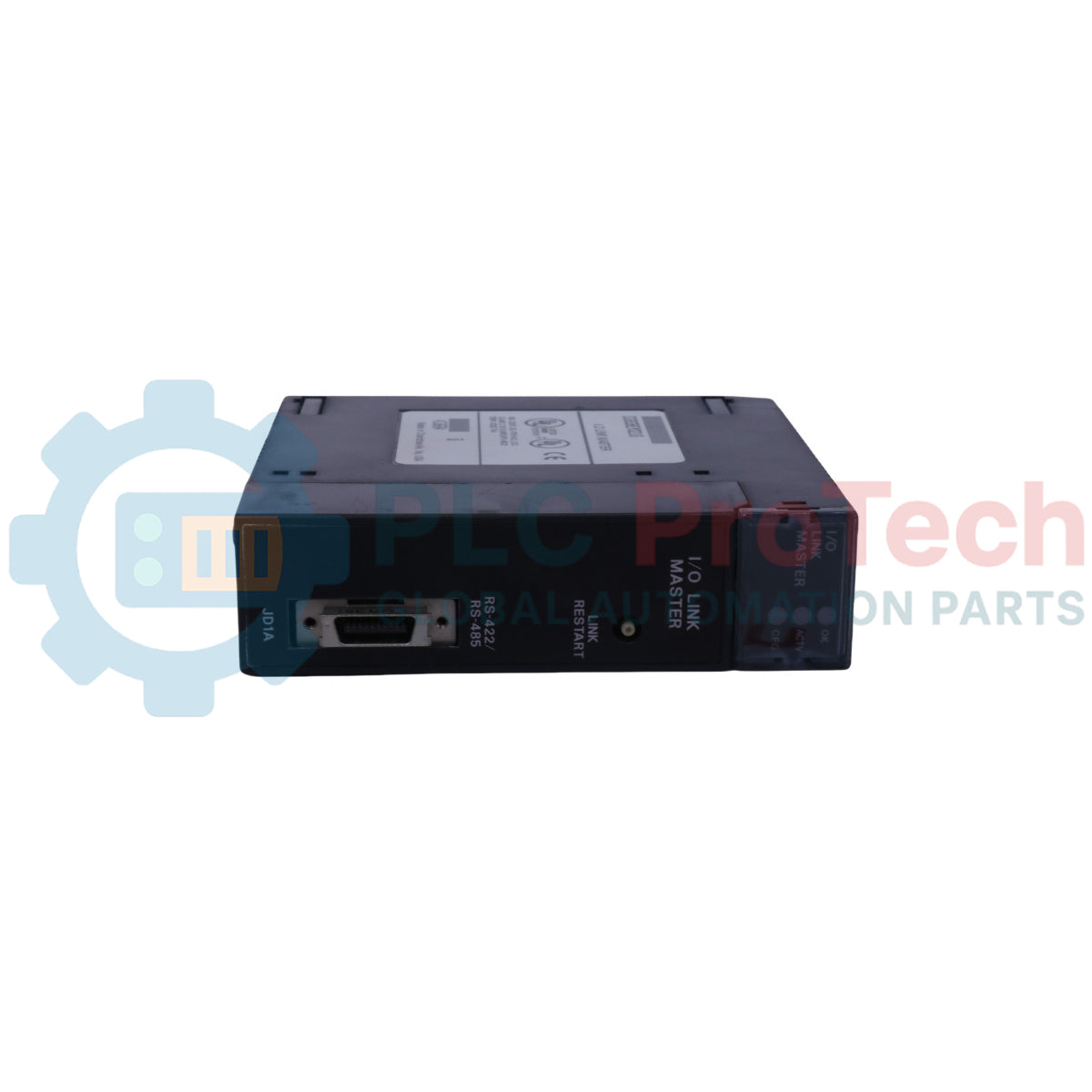

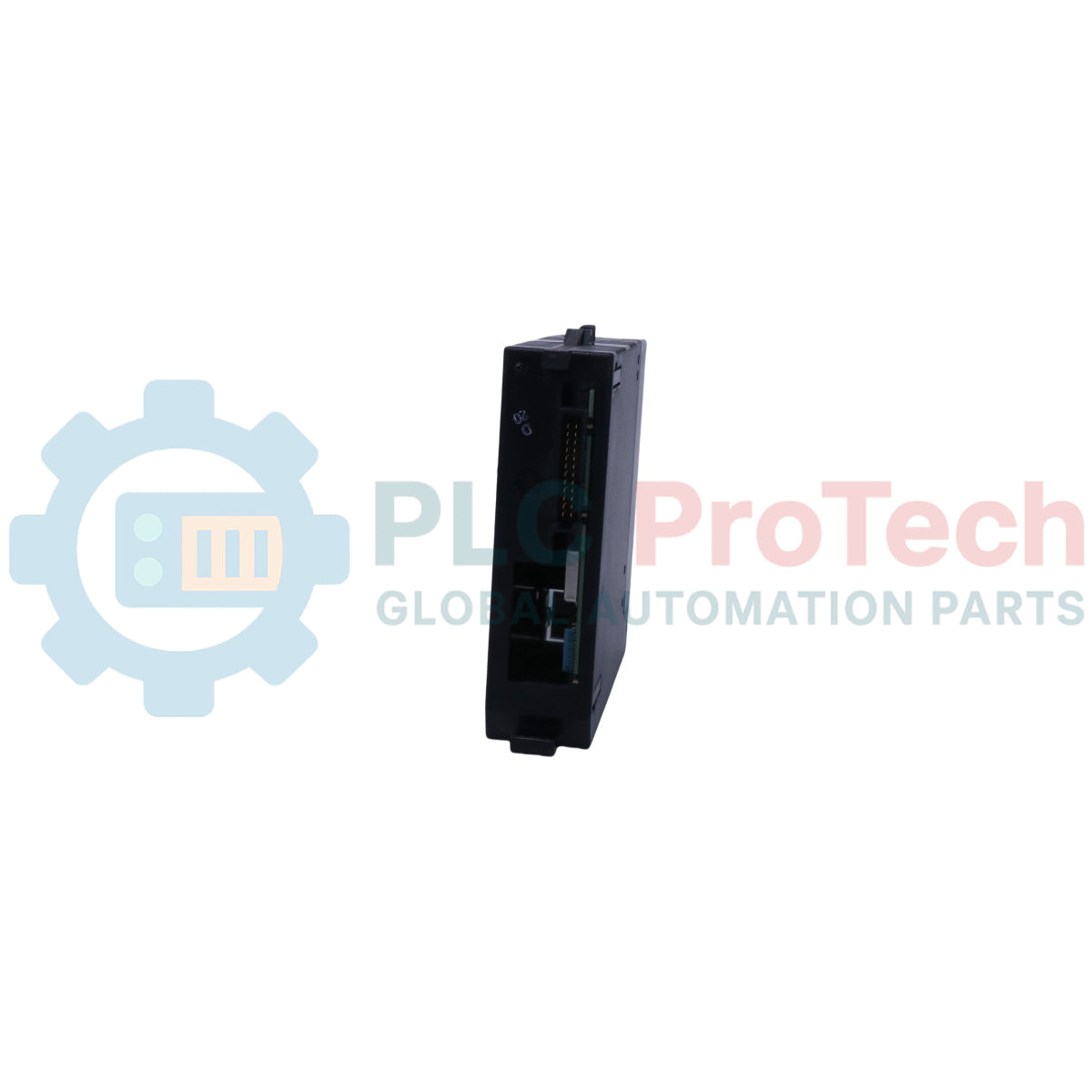

Modulo master del collegamento I/O GE Fanuc IC693BEM321 Serie 90-30

GE Fanuc IC693BEM321 è un modulo master di collegamento I/O progettato per il sistema di controllo logico programmabile Series 90-30, destinato alla gestione di reti di automazione ampliate. Questo modulo fornisce il controllo centralizzato dell'interfaccia per più dispositivi slave, gestendo operazioni di ingresso e uscita digitali ad alta densità all'interno di installazioni industriali standard. Stabilisce l'integrazione tra l'unità centrale di elaborazione e gli ambienti di campo, inserendosi direttamente nell'architettura di controllo.

Descrizione

GE Fanuc IC693BEM321 funziona come controller di comunicazione e collegamento ad alta capacità all'interno della configurazione rack Series 90-30. Questo modulo può gestire la distribuzione dei dati per un massimo di 16 dispositivi slave esterni, gestendo contemporaneamente fino a 1024 ingressi digitali e 1024 uscite digitali. Operando in un singolo slot della base, è possibile designare fino a 6 moduli master per CPU, facilitando l'espansione scalabile della topologia. Il trasferimento dei segnali avviene tramite interfacce RS-422 e RS-485, per mantenere stabile la trasmissione su collegamenti industriali di lunga distanza. Il collegamento alla rete è garantito da un connettore integrato di tipo Honda a 20 pin.

Caratteristiche

• Controlla la conversione dei dati per un massimo di 16 interfacce slave distribuite su un singolo collegamento.
• Elevata capacità di elaborazione, con gestione di 1024 ingressi digitali di campo e 1024 uscite digitali.
• Implementazione multi-master scalabile, che consente di installare 6 unità sotto un unico controller centrale.
• Utilizza modalità di segnalazione differenziale standard RS-422 e RS-485 per l'immunità ai disturbi elettrici.
• Architettura fisica compatta che richiede l'assegnazione di un solo slot sui backplane standard.
• Contatto elettrico affidabile ottenuto tramite un connettore di tipo Honda ad alta densità e 20 pin.

Applicazioni

• Linee di automazione industriale che richiedono il collegamento distribuito di terminali I/O remoti.
• Interfacciamento di più dispositivi per applicazioni di assemblaggio e lavorazione.
• Integrazione del controllo centrale su nodi di sensori digitali di medie e grandi dimensioni.
• Installazioni per la movimentazione dei materiali che utilizzano gruppi di ingressi/uscite localizzati.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Inserimento nello slot: Disattivare tutta l'alimentazione del sistema prima di bloccare il modulo in posizione. Allineare il connettore posteriore con lo slot scelto del backplane e spingere direttamente all'indietro fino al corretto bloccaggio.
• Fissaggio del cavo: Fissare il connettore Honda a 20 pin in ingresso per evitare tensioni fisiche o trazioni strutturali sul gruppo del connettore.
• Gestione termica: Mantenere libera la circolazione dell'aria attorno al gruppo della base per garantire che la temperatura non superi la soglia operativa di 60 degC.
• Protezione del segnale: Utilizzare cavi a doppino intrecciato schermato per tutti i percorsi di comunicazione RS-422 e RS-485 esterni, al fine di contrastare le interferenze elettromagnetiche.
