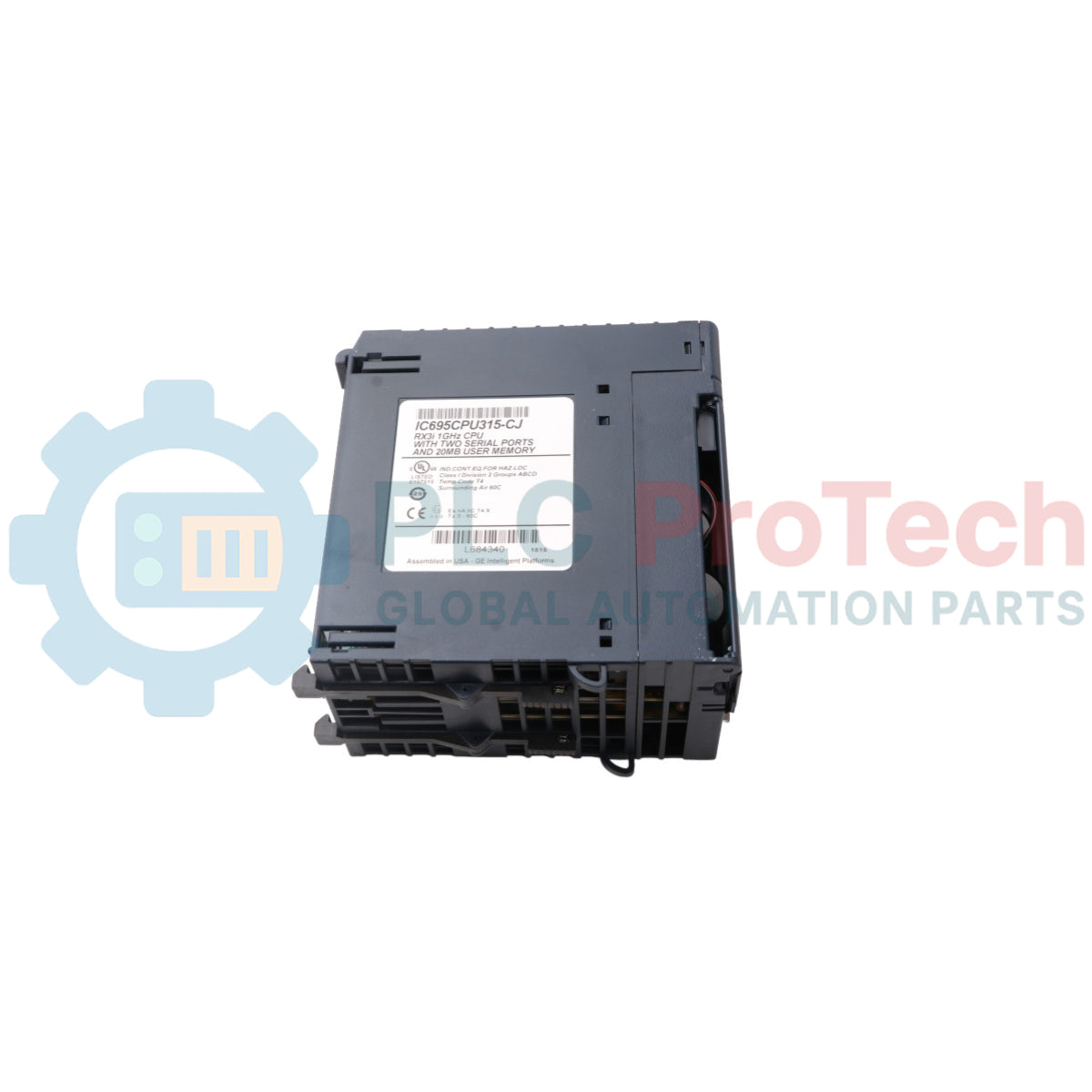

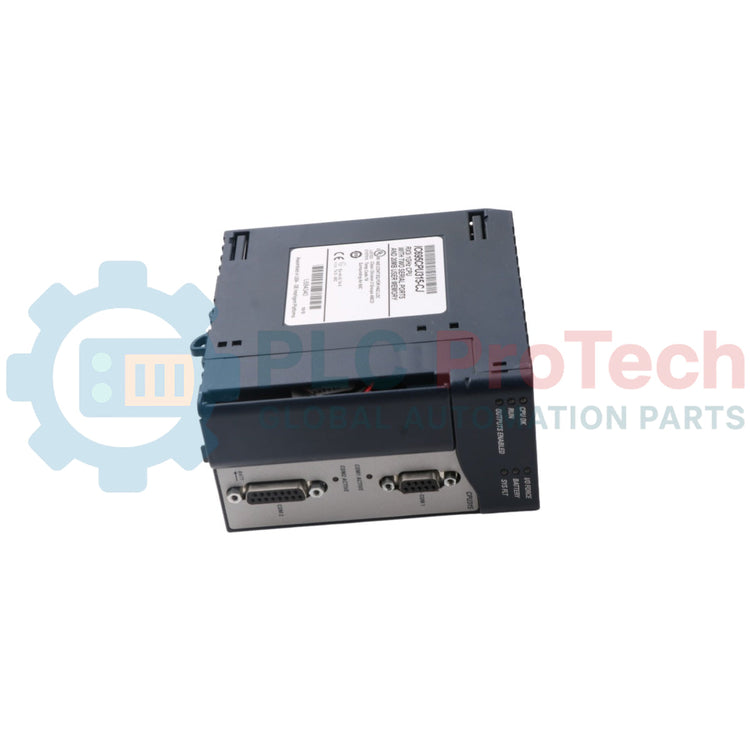

GE Fanuc Unità centrale di elaborazione PACSystems RX3i IC695CPU315

Descrizione

IC695CPU315 è un'unità centrale di elaborazione ad alte prestazioni sviluppata per la piattaforma di controllori di automazione programmabili PACSystems RX3i. Questo controller utilizza un processore da 1 GHz per garantire un'esecuzione rapida dei calcoli e un throughput di sistema elevato, risultando adatto all'esecuzione di operazioni di controllo complesse in grandi ambienti industriali. Progettato esclusivamente per l'installazione in una configurazione Universal Backplane, accede all'architettura del bus PCI ad alta velocità integrata per comunicare rapidamente con le opzioni adiacenti di comunicazione, rete e ingresso/uscita multicanale.

Dotato di 20 Megabyte di memoria per la logica utente, IC695CPU315 offre uno spazio integrato significativo per l'archiviazione estesa delle applicazioni, le variabili dinamiche dei dati e l'archiviazione interna dei dati diagnostici. Per garantire la sicurezza dei dati e la stabilità operativa durante le interruzioni dell'alimentazione del sistema, integra una configurazione di sistema con batteria di backup e un orologio in tempo reale integrato, così da preservare le variabili essenziali di runtime e i registri. Questo controller contiene due porte seriali integrate che supportano protocolli seriali standard, offrendo versatili interfacce di programmazione diretta, linee di collegamento a pannelli operatore locali o reti Modbus slave/master esterne senza richiedere moduli di linea autonomi aggiuntivi.

Caratteristiche

• Basato su un processore da 1 GHz ad alta velocità di elaborazione, per calcoli rapidi e velocità di esecuzione ottimali.
• Dispone di 20 Megabyte di memoria interna per la logica utente, mediante una configurazione durevole di memoria SRAM e archiviazione Flash non volatile.
• Include una rapida capacità di esecuzione booleana, con una velocità nominale di 0.047 ms/K, per ridurre al minimo i ritardi negli aggiornamenti del ciclo di controllo.
• Supporta due porte seriali integrate, fornendo di serie un'interfaccia RS-232 e un'interfaccia RS-485.
• Ampio supporto dei protocolli seriali standard, inclusi SNP, Serial I/O, Modbus Slave e Modbus Master codificato nell'applicazione.
• Robusta allocazione della memoria interna, in grado di gestire fino a 32K ingressi/uscite discreti e 32K punti dati di ingresso/uscita analogici.
• Capacità di sistema multilingue che supporta strutture applicative in Ladder Logic, Structured Text, C e Function Block Diagram (FBD).

Applicazioni

• Sistemi di controllo di macchinari multiassiali che richiedono aggiornamenti rapidi del ciclo di esecuzione booleana.
• Layout di infrastrutture distribuite in raffinerie petrolchimiche, vasche di trattamento delle acque reflue e siti di produzione energetica.
• Reti di telemetria Modbus RTU locali che utilizzano interfacce RS-485 integrate per collegare trasmettitori di processo remoti e apparecchiature di monitoraggio specializzate.
• Sistemi di assemblaggio per la produzione in fabbrica che utilizzano configurazioni di espansione multi-rack e diversi sistemi di controllo fieldbus.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Installazione negli slot del backplane: questo modulo occupa esattamente due slot strutturali sul gruppo portante. Deve essere installato esclusivamente in un backplane universale RX3i, poiché le sue linee dati si basano esclusivamente sulle linee PCI ad alta velocità integrate.
• Profilazione dell'alimentazione del sistema: verificare che l'alimentatore del rack di sistema scelto sia in grado di fornire le correnti operative interne richieste, in particolare 1750 mA sulla linea a 3.3 VCC e 1200 mA sulla linea a 5 VCC per questo solo modulo CPU.
• Schermatura delle comunicazioni seriali: quando si utilizzano le interfacce RS-485 o RS-232 integrate su linee industriali estese, utilizzare cavi schermati a doppino intrecciato dedicati e assicurarsi che le linee di comunicazione siano terminate correttamente per ridurre al minimo gli effetti del rumore elettromagnetico indotto.
• Requisiti software di programmazione: la configurazione, la messa in servizio e il download della logica di sistema devono essere eseguiti tramite Proficy Machine Edition Logic Developer Professional, versione 5.6 o successiva.
