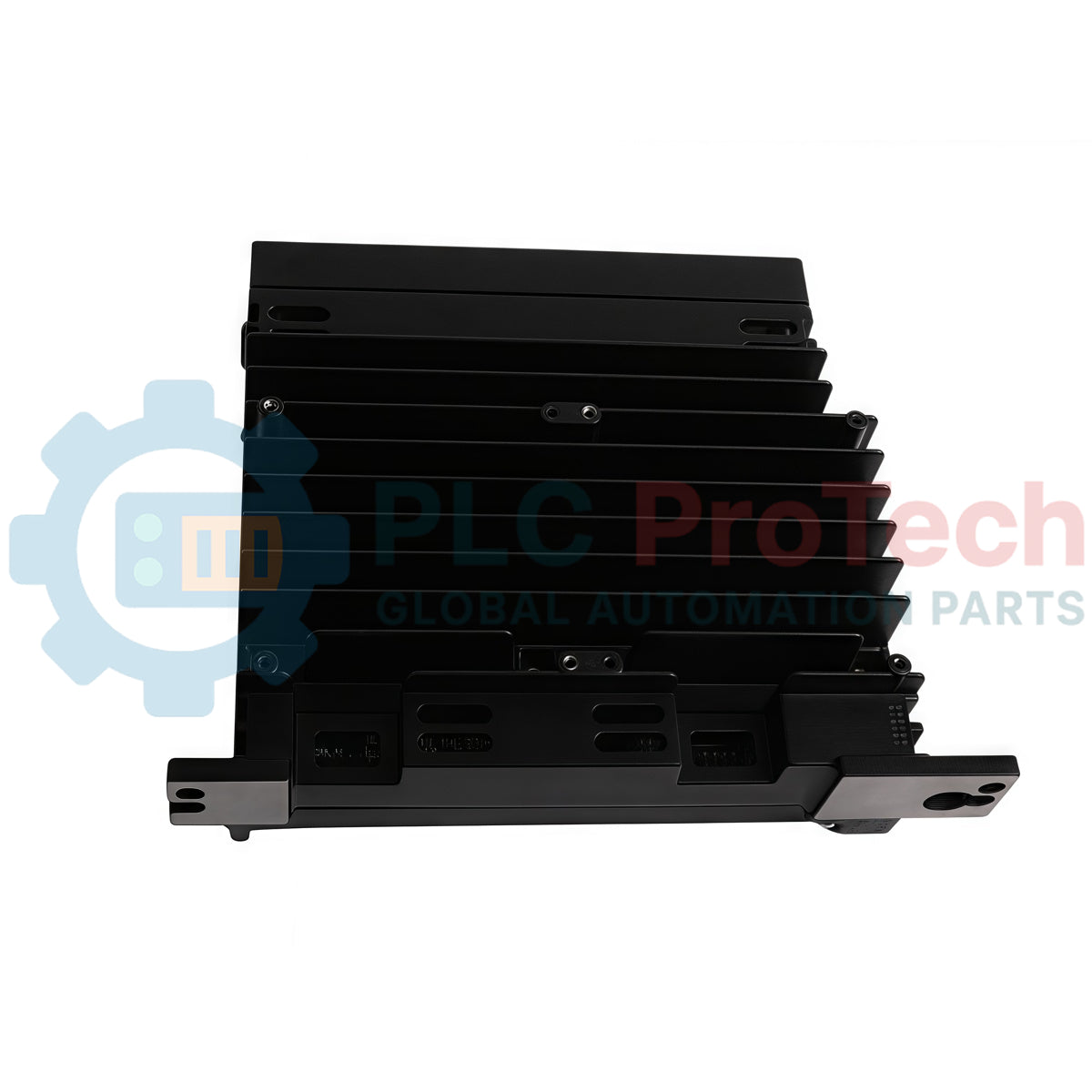

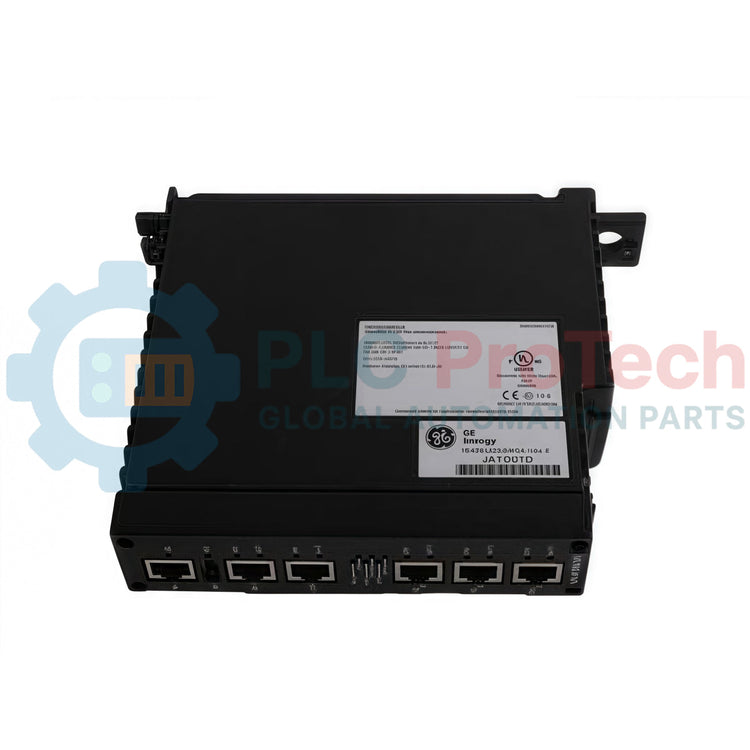

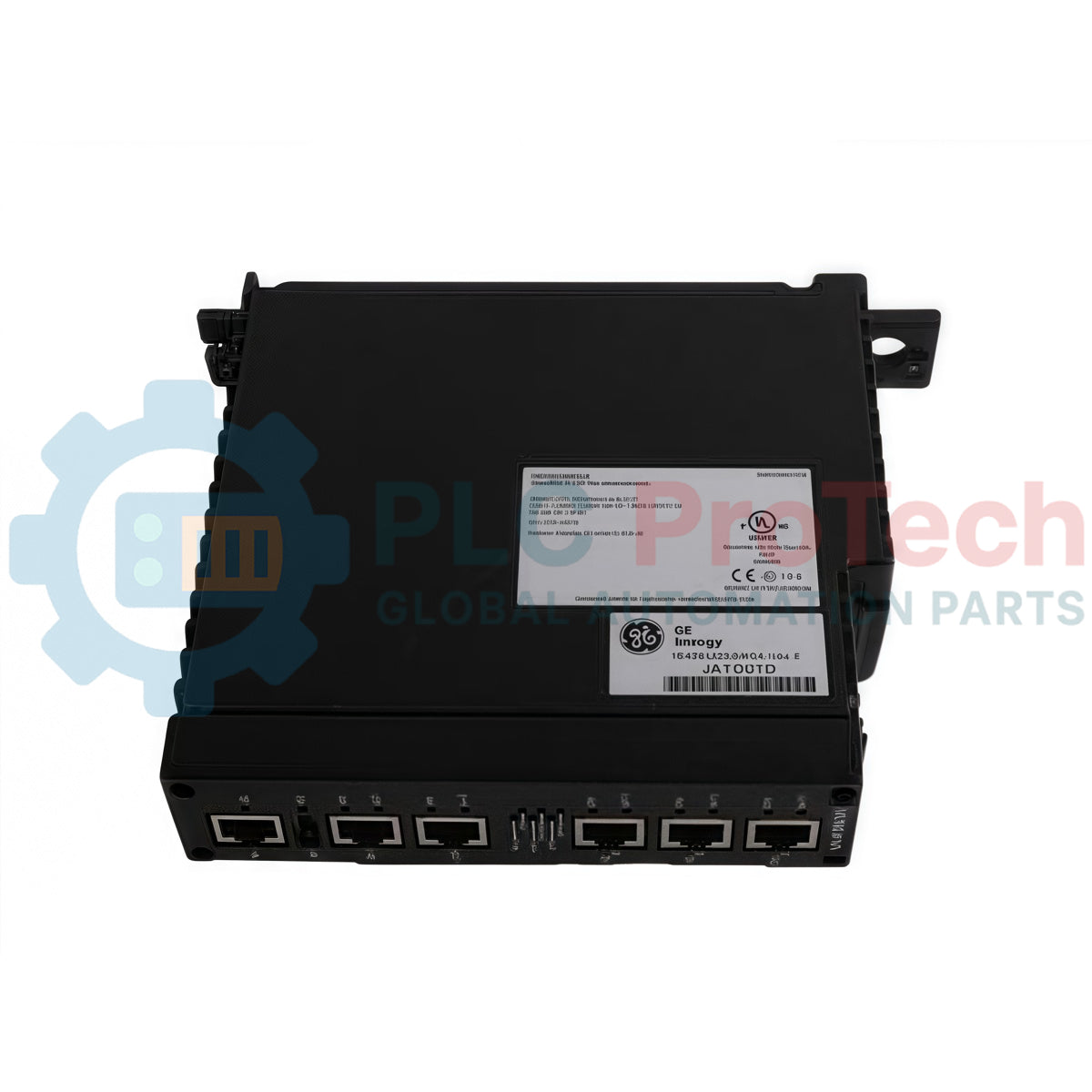

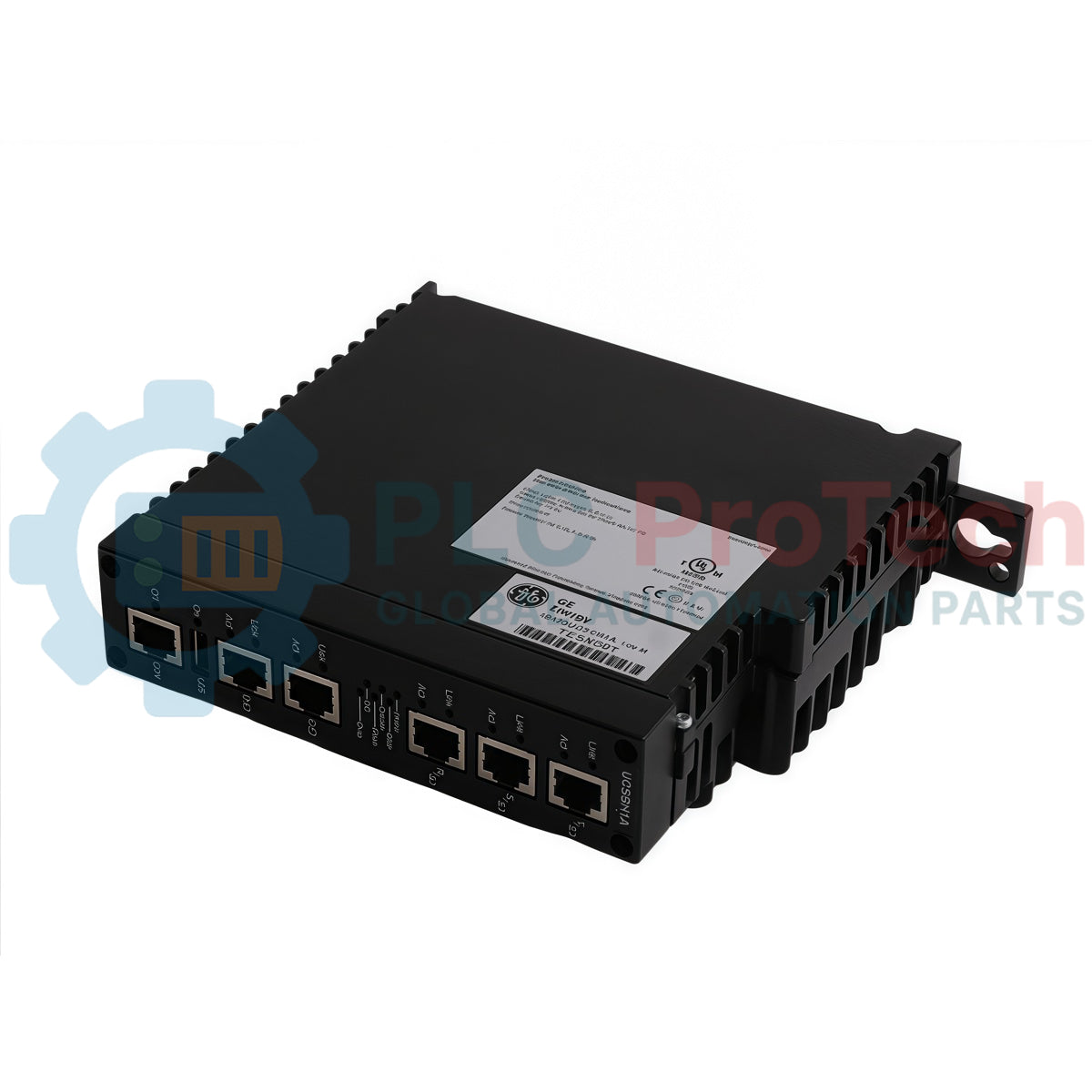

Modulo controller UCSB Mark VIe IS420UCSBH1A General Electric

SKU IS420UCSBH1A

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS420UCSBH1A
Country of origin:United States
Product Type: Modulo controller UCSB
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1520g
Dimensions: 5,5 cm x 12,3 cm x 20,3 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

IS420UCSBH1A è un processore di controllo industriale a modulo singolo sviluppato da General Electric per la serie Mark VIe Control Safety System. Operando con l'abbreviazione funzionale UCSB, questo hardware costituisce la prima generazione di unità di controllo autonome di tipo UCSB, progettate per eseguire la logica applicativa del mondo reale in applicazioni per infrastrutture e centrali elettriche. IS420UCSBH1A è progettato dinamicamente con mappe di configurazione native che gli consentono di funzionare in modo intercambiabile come controller principale nei sistemi di controllo Mark VIe, di eccitazione EX2100e e di avviamento statico LS2100e. Basato su un microprocessore Intel EP80579 integrato da 600 MHz, il modulo elabora complesse logiche applicative per turbine e controlla le interfacce di comunicazione senza richiedere una batteria tampone di sistema o un gruppo integrato di ventole meccaniche di raffreddamento. Esegue una piattaforma software operativa quasi identica a quella della successiva serie UCSC, mantenendo la conformità del firmware e la coerenza della configurazione durante i cicli di vita dei sistemi multigenerazionali.

Caratteristiche

Microprocessore industriale Intel EP80579 integrato da 600 MHz per un'esecuzione coerente e deterministica dei cicli di elaborazione.
Il design hardware a stato solido elimina completamente le ventole di raffreddamento interne e la necessità di batterie tampone volatili.
Identità multipiattaforma e multifunzione certificata per le architetture di controllo Mark VIe, EX2100e e LS2100e.
Struttura del sistema operativo compatibile, che garantisce un'esecuzione della logica applicativa quasi identica a quella dei controller di sistema UCSC.
Certificato per l'installazione sicura sia in ambienti operativi standard non pericolosi sia in luoghi di Classe I, Divisione 2.

Applicazioni

Sistemi di controllo per turbine a gas, a vapore e idrauliche della famiglia di prodotti Speedtronic.
Gestione del circuito di controllo dell'eccitazione del generatore EX2100e.
Esecuzione della logica del sistema di controllo dell'avviatore statico LS2100e.
Automazione di processo in aree pericolose che richiede standard di sicurezza di Classe I, Zona 2 o Divisione 2.

Specifiche tecniche

Parametro	Valore della specifica
Produttore	General Electric (GE)
Numero di modello/parte	IS420UCSBH1A
Abbreviazione funzionale	UCSB
Compatibilità della serie del sistema	Compatibilità delle serie di sistemi di controllo Mark VIe, EX2100e, LS2100e
Tipo di microprocessore	Intel EP80579 (frequenza di clock di 600 MHz)
Tensione di controllo minima	18 V CC
Valori nominali dell'alimentazione	24 V CC / 28 V CC
Tensione di controllo massima	30 V CC
Corrente nominale massima	1,5 A CC
Intervallo della temperatura ambiente di esercizio	-22 - 149 °F (-30 - 65 °C)
Meccanismo di raffreddamento	Convezione naturale (architettura senza ventola)
Guida di riferimento del manuale	GEH-6725 / GEH-6721
Paese di origine	Stati Uniti

Conformità e certificazioni

Tipo di area	Codici degli enti di certificazione / omologazione
ATEX Zona 2, Gruppo IIC	UL DEMKO 12 ATEX 1114875X
Classe I, Zona 2, Gruppo IIC	UL E207685
Classe I, Divisione 2, Gruppi A, B, C, D	UL E207685
Aree non pericolose	UL E207685

Linee guida per l'installazione

AVVERTENZA CRITICA:

Disalimentare tutte le reti di distribuzione dell'alimentazione secondaria prima di inserire o scollegare questo modulo. La manutenzione in tensione in ambienti ATEX Zona 2 può provocare l'accensione di sostanze volatili o causare danni permanenti alla scheda base del processore.

1

Assicurarsi che vi sia spazio sufficiente nell'armadio per il raffreddamento passivo a convezione verticale. I percorsi dell'aria attorno al telaio devono rimanere liberi da gruppi hardware adiacenti.

2

Confermare che le linee di alimentazione della tensione di controllo primaria siano condizionate entro l'intervallo operativo strutturale compreso tra 18 V CC e 30 V CC.

3

Verificare che le piastre di messa a terra strutturale siano rigorosamente conformi alle linee guida per le installazioni in aree pericolose riportate nella documentazione GEH-6725 prima di avviare le sequenze di inizializzazione del sistema.

FAQ

Qual è la finestra di tensione d'ingresso consigliata per il controller?

Il modulo richiede un potenziale di controllo minimo di 18 VCC e può accettare fino a un massimo di 30 VCC, con valori nominali standard di 24 VCC e 28 VCC.

Questo modello di controller richiede una ventola di raffreddamento esterna o una batteria interna?

No. L'hardware è completamente privo di ventola e utilizza un design senza batteria, affidandosi interamente alla convezione naturale attraverso l'orientamento verticale dell'armadio per la dissipazione termica.

Il controller è compatibile con sistemi diversi dal Mark VIe?

Sì. Questo modulo singolo universale è contrassegnato e pienamente autorizzato per l'impiego nei sistemi Mark VIe, nei circuiti di controllo dell'eccitazione EX2100e e nei circuiti di controllo dell'avviatore statico LS2100e.

Quali numeri specifici di classificazione di sicurezza si applicano al suo utilizzo in aree pericolose?

Dispone della certificazione UL DEMKO 12 ATEX 1114875X per gli ambienti ATEX Zona 2 (Gruppo IIC), oltre a UL E207685, che copre Classe I, Zona 2, Gruppo IIC e Classe I, Divisione 2 (Gruppi A, B, C, D).
