Scheda collettore dell'eccitatore Mark VI General Electric IS200ESELH1AAA

Descrizione

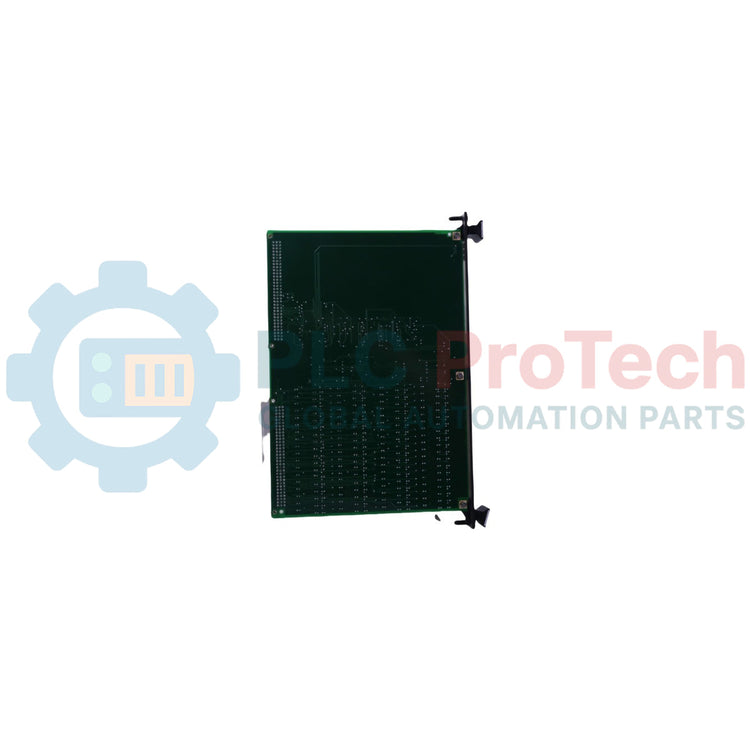

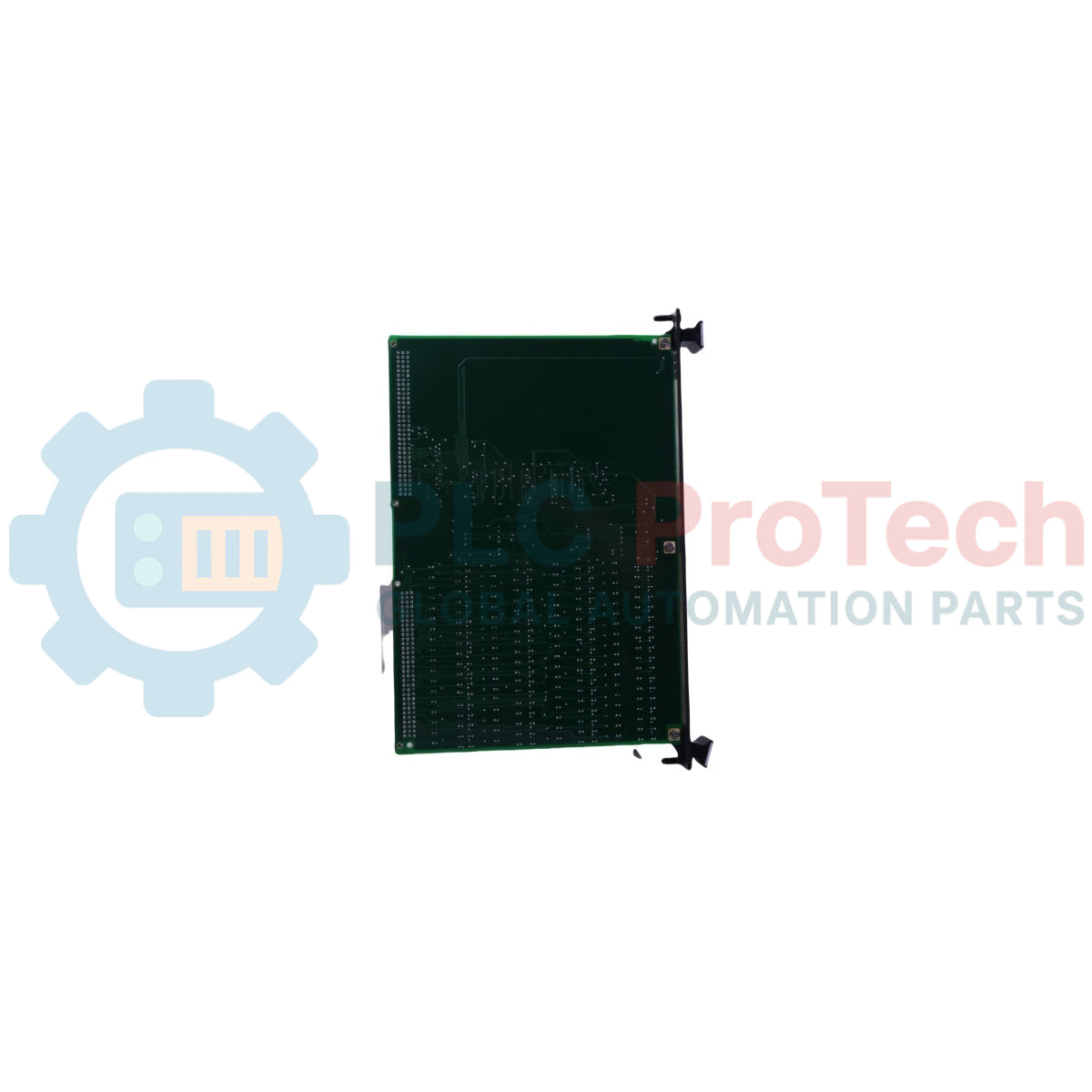

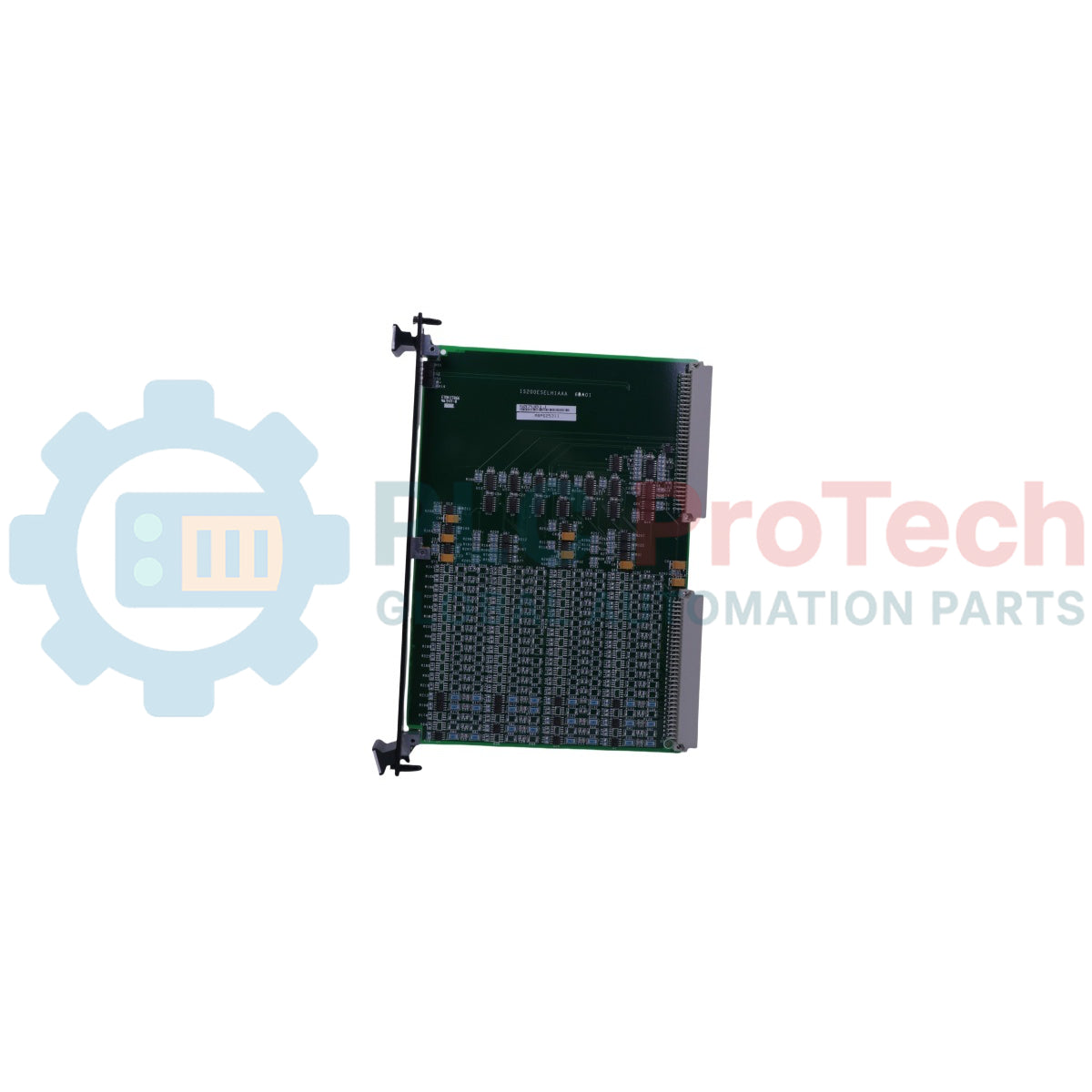

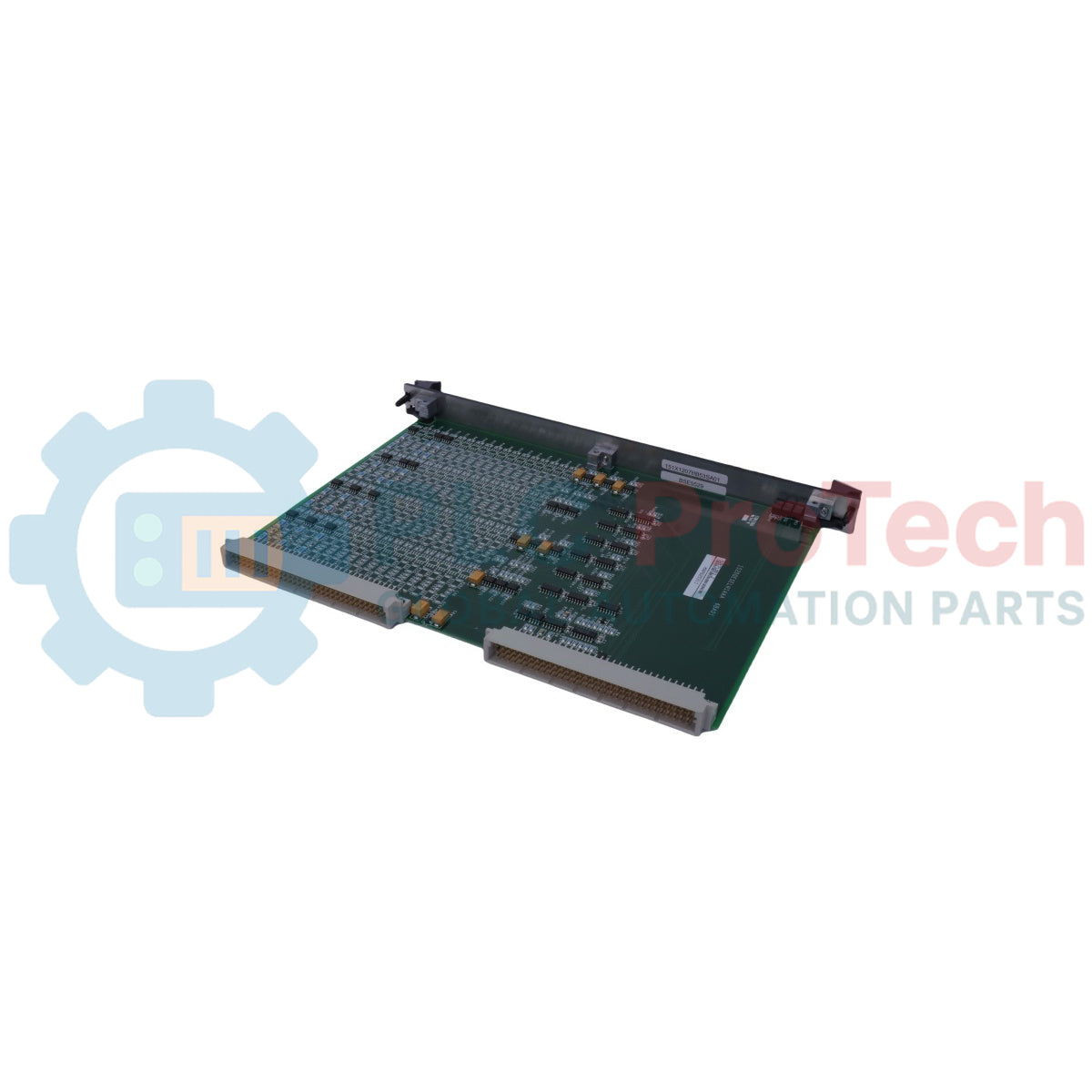

La IS200ESELH1AAA è una scheda collettore dell’eccitatrice sviluppata per la piattaforma di controllo Mark VI Speedtronic. Questo gruppo elettronico opera principalmente nei sistemi di controllo delle turbine per gestire continuamente i parametri delle turbine a vapore e a gas. Funzionando in un’infrastruttura Simplex o in una configurazione strutturale Triple Modular Redundant (TMR), la IS200ESELH1AAA riceve impulsi di gate a livello logico direttamente da una scheda di gestione degli ingressi/uscite EMIO basata su VME collegata. Il modulo si interfaccia con un massimo di sei segnali distinti di impulsi di gate, instradando successivamente queste uscite verso una scheda amplificatrice esterna degli impulsi di gate dell’eccitatrice EGPA, installata all’interno di un armadio separato. Realizzata con componenti integrati di soppressione della tensione e limitazione del circuito, comprendenti oltre 200 resistori, diodi, transistor e circuiti integrati, questa scheda a circuito stampato con rivestimento conformale garantisce percorsi affidabili per l’elaborazione dei dati attraverso due connettori backplane multipin.

Caratteristiche

• Riceve fino a sei segnali distinti di impulsi di gate a livello logico direttamente da un’unità di gestione EMIO host in stile VME.
• Instrada le informazioni di gate elaborate verso un modulo amplificatore separato degli impulsi di gate dell’eccitatrice EGPA, montato nell’armadio.
• Integra un’architettura di soppressione della tensione che utilizza una rete di oltre 200 resistori, condensatori, transistor e diodi.
• Dispone di un sottile pannello frontale dotato di tre LED di stato per il monitoraggio di Power, Active e Gating.
• Si adatta dinamicamente alle configurazioni di sistema Simplex che utilizzano un’unità o alle configurazioni TMR che impiegano due schede pilotate dai collegamenti M1 e M2.
• Presenta uno speciale rivestimento isolante conformale per PCB industriali sull’intera superficie attiva, a garanzia della durata dell’hardware.

Applicazioni

• Sistemi Mark VI Speedtronic: gestione della sincronizzazione degli impulsi di gate per i controlli di turbine a gas e a vapore di grande potenza.
• Controlli dell’eccitazione: interfacciamento delle mappe logiche tra i blocchi principali di ingresso/uscita e gli amplificatori esterni degli impulsi di gate.
• Operazioni ridondanti TMR: funzionamento come nodo isolato di acquisizione degli impulsi, pilotato contemporaneamente da processori di controllo distinti.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l’installazione

• Disattivare tutti i percorsi di alimentazione principali diretti al telaio di controllo della turbina Mark VI prima di inserire il modulo.
• Far scorrere uniformemente la scheda lungo le guide designate del rack finché i due connettori backplane non si innestano completamente nel telaio ricevitore.
• Fissare saldamente le clip di montaggio superiore e inferiore sul telaio dell’armadio per evitare guasti dovuti a contatti allentati.
• Verificare il corretto funzionamento del monitoraggio sul pannello frontale valutando i LED Power, Active e Gating durante l’inizializzazione del sistema.
