GE Fanuc Modulo di alimentazione PACSystems RX3i IC695PSD040F

Descrizione

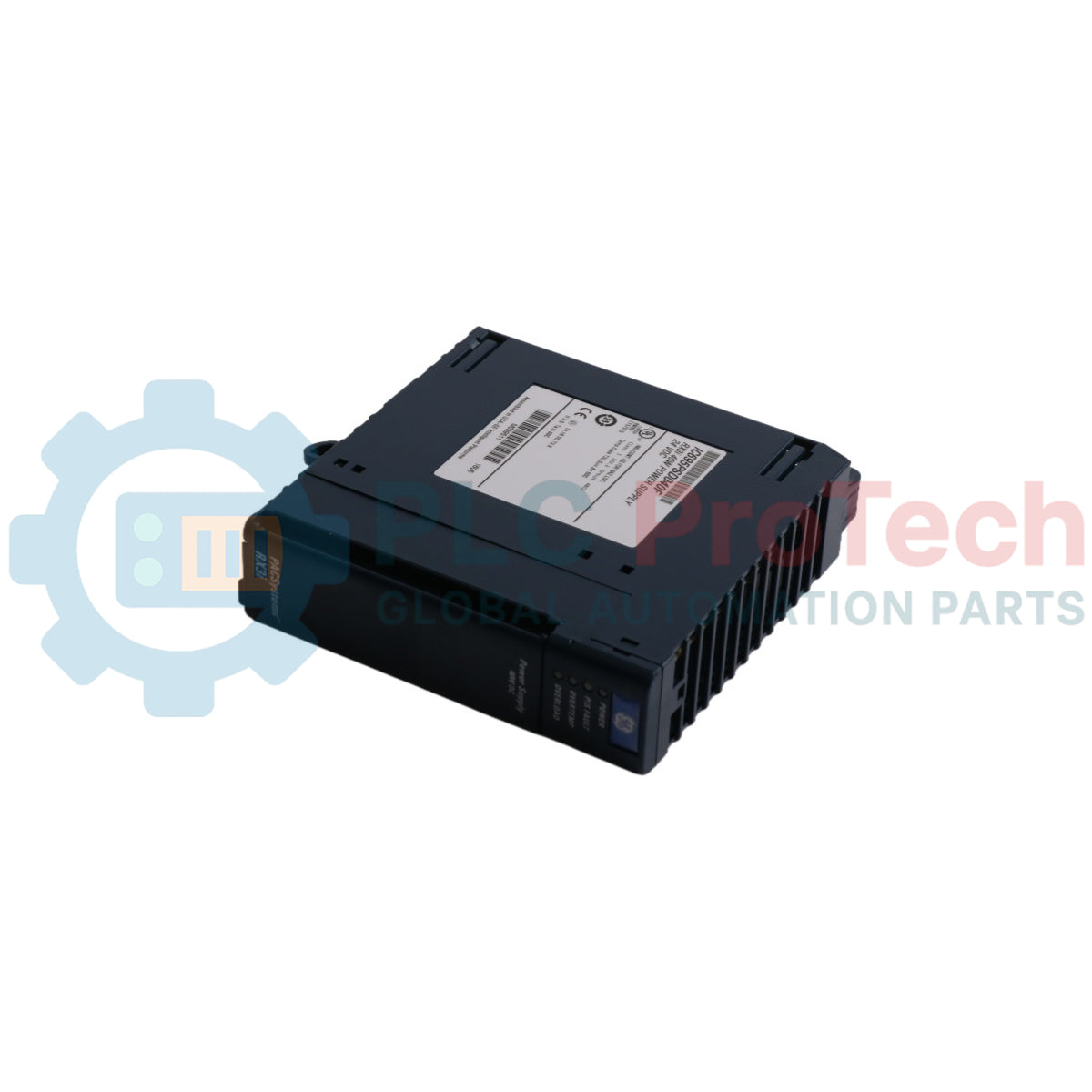

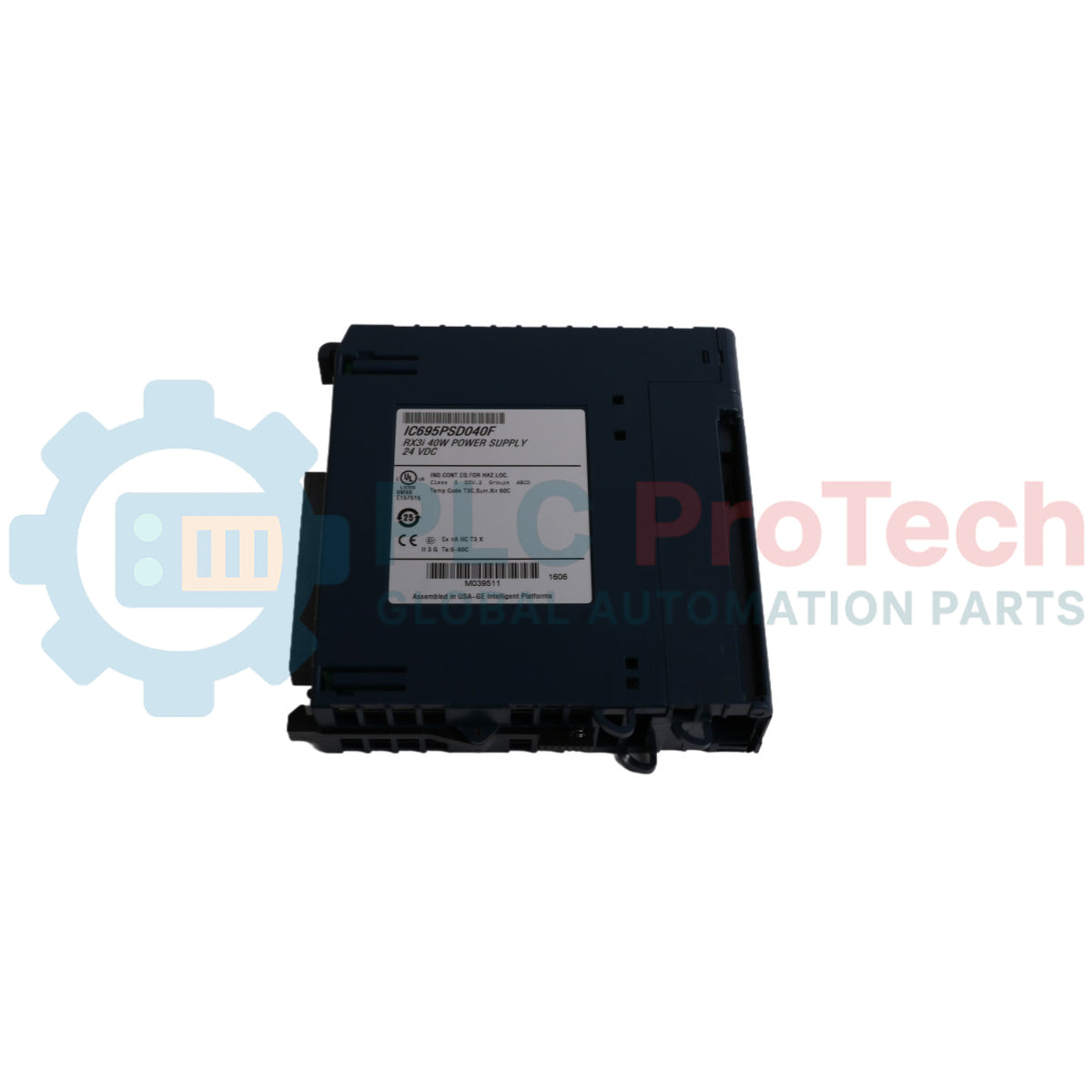

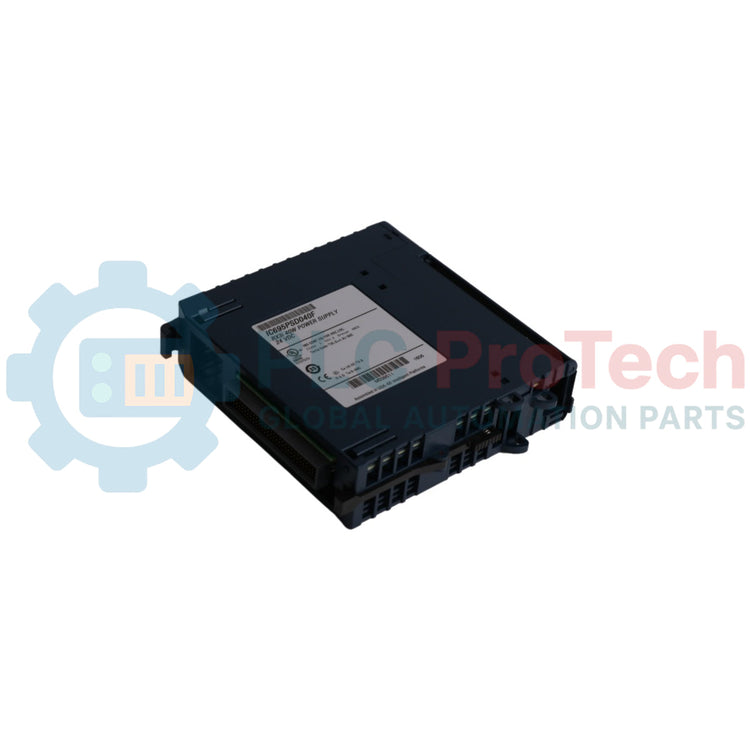

Il modello GE Fanuc IC695PSD040F è un alimentatore CC-CC da 40 watt progettato per l'installazione nei backplane universali PACSystems RX3i (serie IC695). Alimentato da una sorgente con tensione di ingresso compresa tra 18 VCC e 30 VCC, questo modulo fornisce tre uscite interne essenziali: +5,1 VCC, alimentazione relè a +24 VCC per i circuiti dei moduli relè di uscita e +3,3 VCC utilizzata internamente dai moduli RX3i con numeri di catalogo IC695. Il modello IC695PSD040F risolve specificamente un problema identificato nelle revisioni precedenti, in cui l'alimentatore occasionalmente non si avviava quando installato in un backplane universale a 16 slot (IC695CHS016). Occupa esattamente uno slot del backplane e dispone di un sistema interno di segnalazione dei guasti diagnostici che comunica con la CPU per registrare i guasti di sistema o gli eventi di perdita di alimentazione.

Caratteristiche

• Capacità di uscita: fornisce tre canali di uscita altamente regolati, tra cui +5,1 VCC, alimentazione relè a +24 VCC e +3,3 VCC.
• Interruttore hardware ON/OFF integrato: dotato di un interruttore a levetta sul pannello frontale, protetto da uno sportello di accesso, per controllare l'erogazione in uscita senza interrompere l'alimentazione principale in ingresso.
• Diagnostica di sistema e LED di stato: include quattro LED diagnostici sul pannello frontale per indicare lo stato in tempo reale: alimentazione, guasto dell'alimentatore, sovratemperatura e sovraccarico.
• Meccanismo di protezione da sovracorrente: include un limite elettronico sull'uscita a 5,1 VCC (7 A) e sull'uscita a 3,3 VCC (10 A), con tentativi continui di riavvio automatico durante uno stato di sovraccarico attivo.
• Opzione di protezione da sovratensione: presenta una configurazione con morsettiera a vite montata sul fondo e un ponticello verso la massa del telaio per la protezione da sovratensione in ingresso.

Applicazioni

• Installazioni con configurazione del backplane PACSystems RX3i
• Sistemi di controllo industriale che utilizzano moduli relè di uscita
• Ambienti operativi con grado di inquinamento 2

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Limitazione del backplane: Installare un solo alimentatore IC695PSD040F in un singolo backplane universale PACSystems RX3i. Non può essere utilizzato in sistemi con più alimentatori per ottenere la condivisione del carico o la ridondanza.
• Polarità dei collegamenti: Assicurarsi che la polarità dei collegamenti sia identica su ciascun alimentatore RX3i quando si utilizza la stessa fonte di alimentazione CC esterna per più unità, per evitare danni alle apparecchiature o lesioni personali.
• Messa a terra comune: Collegare ogni backplane a una terra di sistema comune, mantenendo i percorsi dei cavi di terra del telaio il più corti possibile.
• Coppia di serraggio dei morsetti di cablaggio: Spellare le estremità dei singoli fili per una lunghezza compresa tra 9 mm e 11 mm. Inserirle completamente nel morsetto prima di serrare. Non superare il limite massimo di coppia della vite del morsetto di 0.5 N-m (4.4 inch-lbs).
• Test ad alta tensione: Disattivare temporaneamente la protezione da sovratensione rimuovendo il ponticello dal morsetto inferiore prima di eseguire un test Hi-pot. Reinstallare il ponticello al termine del test.

Conformità e certificazioni

• UL
• CE
• ATEX
• CCC
• KC
• Uso marittimo (ABS)
• Classe I, Divisione 2, Gruppi A, B, C, D
• Classe I, Zona 2
