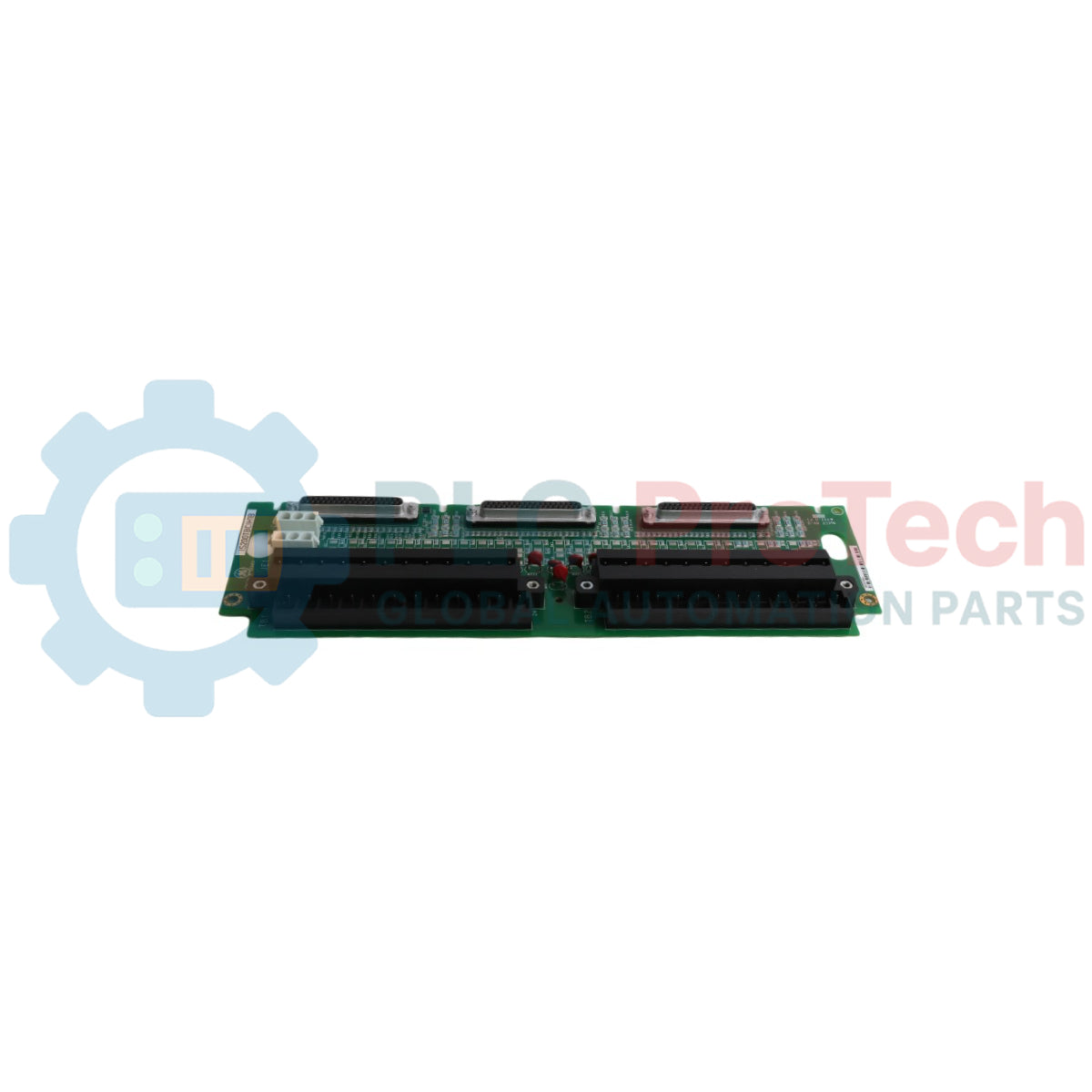

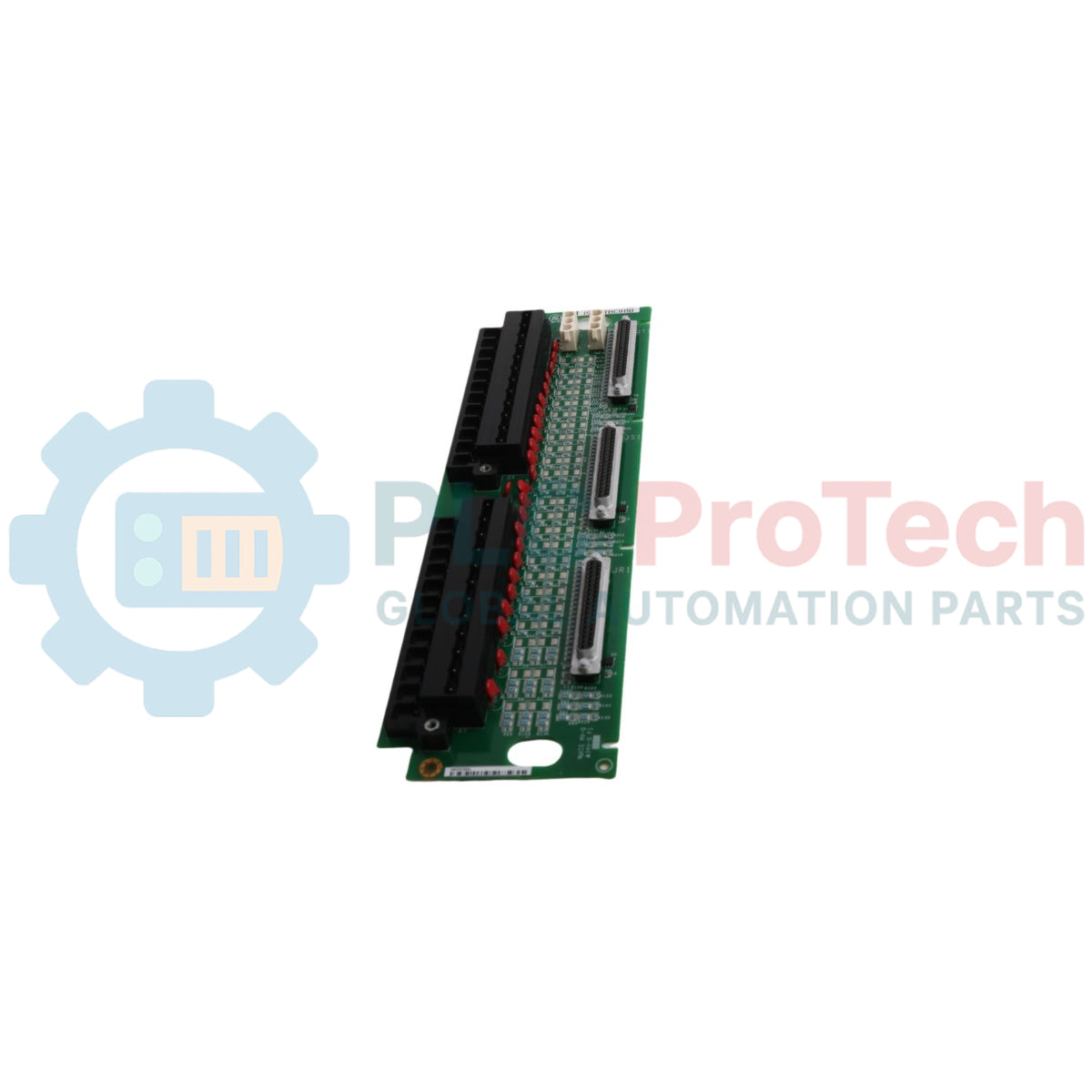

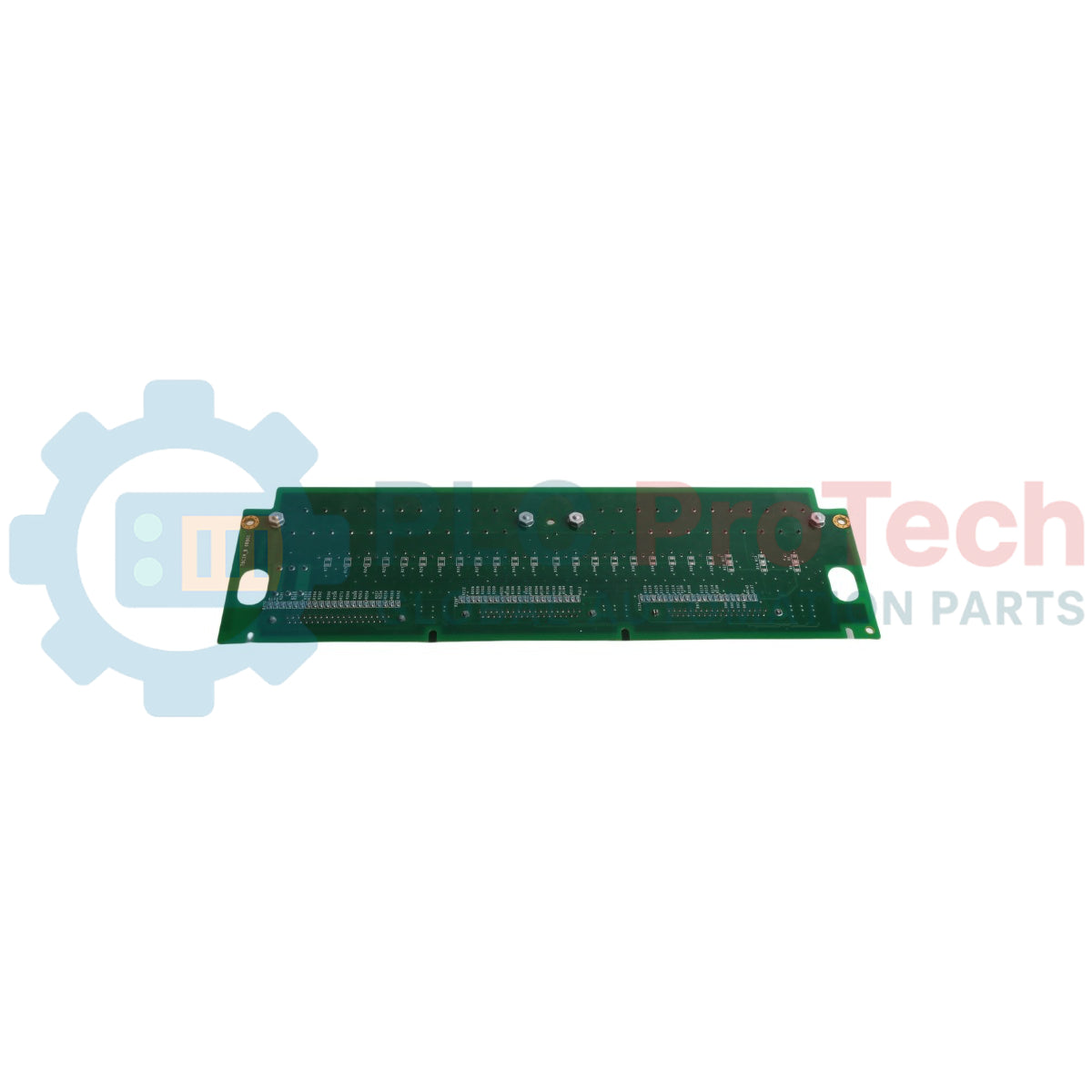

General Electric IS200TBCIS2C Scheda di terminazione degli ingressi di contatto Speedtronic Mark VI

Descrizione

La IS200TBCIS2C è una scheda di terminazione degli ingressi a contatto progettata per il sistema di controllo delle turbine Mark VI Speedtronic. Questa scheda è progettata per interfacciare il cablaggio dei contatti puliti di campo con le schede di controllo principali del sistema e accetta un totale di 24 ingressi a contatto pulito. Il circuito di tensione degli ingressi a contatto è alimentato da un'alimentazione flottante all'interno dell'infrastruttura di controllo della turbina. Per prevenire disturbi elettrici, ogni canale di contatto pulito è isolato otticamente e campionato alla frequenza dei frame del sistema per un'azione di controllo precisa. La scheda facilita la distribuzione dei segnali, distribuendo lo stato della tensione di ingresso a tre rack di schede VME separati tramite tre connettori di interfaccia dedicati. È realizzata come assieme hardware domestico e presenta un rivestimento protettivo PCB tipo S, offrendo compatibilità tra sistemi con le schede di ingresso a contatto VCCC e VCRC a slot singolo.

Caratteristiche

• Elabora fino a 24 ingressi discreti a contatto pulito alimentati tramite un'alimentazione flottante.
• I circuiti di ingresso isolati otticamente proteggono i rack dei processori principali dalle sovratensioni di campo.
• Acquisizione in tempo reale dello stato dei contatti, eseguita in sincronizzazione con la frequenza dei frame del sistema.
• Distribuisce contemporaneamente gli indicatori degli ingressi digitali a tre rack di controllo VME separati.
• Dotata di filtri integrati per la soppressione del rumore su sei percorsi principali dei contatti di campo.
• Protetta da uno strato di rivestimento conformale PCB tipo S per l'isolamento in ambienti di processo difficili.

Applicazioni

• Esecuzione dei contatti discreti per turbine a gas e a vapore
• Logica di controllo sequenziale e sistemi di interblocco
• Instradamento degli sganci e degli allarmi di campo per il controllo del generatore
• Diagnostica distribuita del circuito di automazione

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Scollegare tutta l'alimentazione elettrica diretta all'armadio interessato prima di installare o terminare il dispositivo di interfaccia di campo.
• Montare la scheda utilizzando i distanziatori corretti o l'infrastruttura DIN compatibile con la disposizione dell'armadio Mark VI.
• Collegare i 24 ingressi a contatto pulito di campo utilizzando le morsettiere standard, assicurandosi che le coppie di segnali siano allineate correttamente con il cablaggio dell'alimentazione flottante.
• Fissare i cavi a nastro di interfaccia JR1, JS1 e JT1 tra la scheda e le rispettive schede VCCC o VCRC, assicurandosi che le linguette dei connettori si blocchino saldamente.
