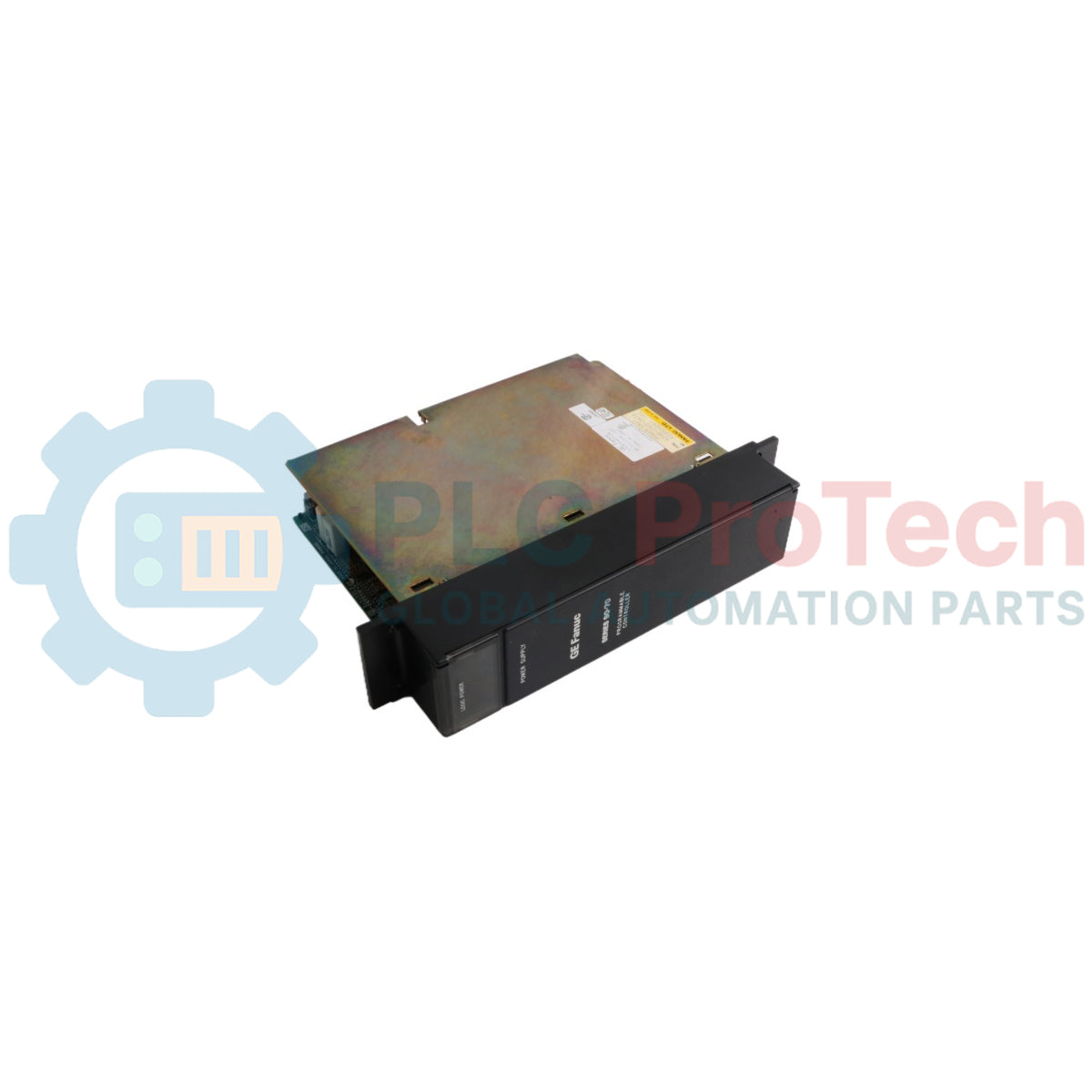

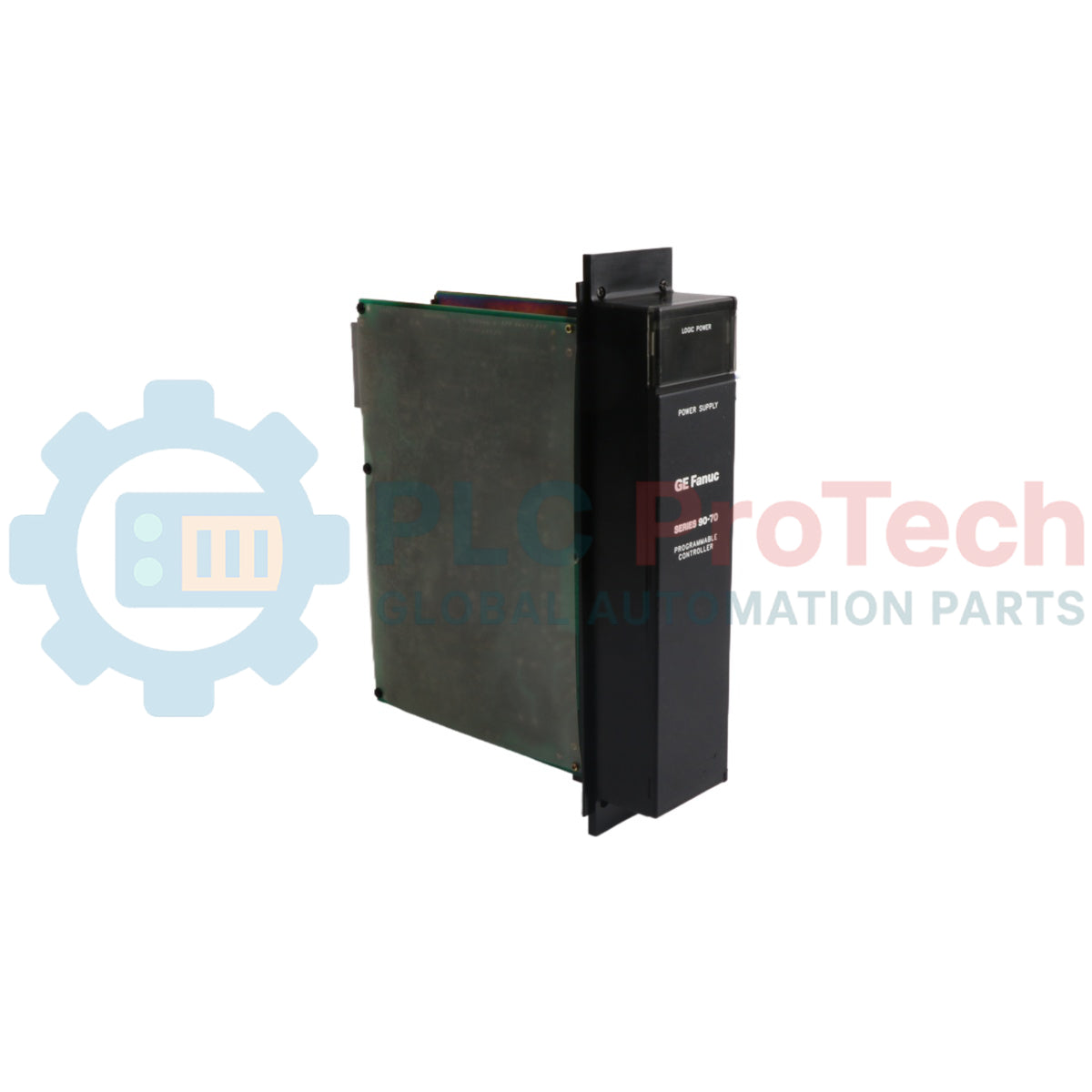

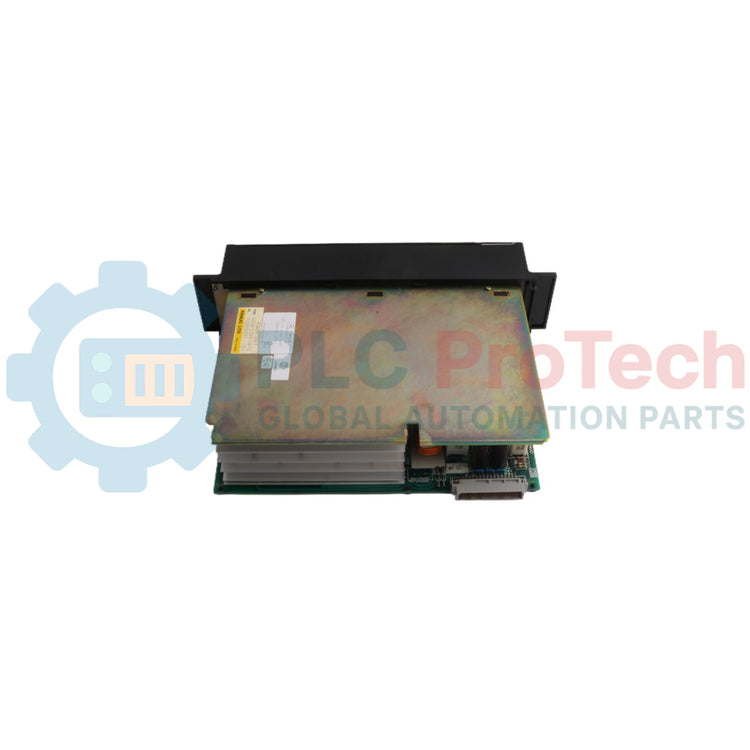

Modulo di alimentazione GE Fanuc IC697PWR711 Series 90-70

Il GE Fanuc IC697PWR711 è un modulo di alimentazione montato su rack, progettato esclusivamente per la piattaforma di controllori logici programmabili Series 90-70 e le configurazioni dello chassis VME Integrator. Questo gruppo hardware a slot singolo si installa direttamente nello slot più a sinistra (Slot 1) del rack di sistema, collegandosi a un connettore standard per backplane a 48 pin per creare la dorsale principale di distribuzione dell'alimentazione. Fornisce una capacità di uscita regolata totale di 100 watt su tre linee di tensione CC indipendenti (+5 V CC, +12 V CC e -12 V CC) per alimentare i circuiti locali di elaborazione logica e l'infrastruttura I/O. Oltre alla semplice rettificazione della tensione, il modulo integra hardware dedicato per il sequenziamento a livello logico che monitora continuamente l'integrità della linea di ingresso per trasmettere i segnali di emergenza ACFAIL e SYSRESET attraverso il backplane, garantendo una diagnostica di inizializzazione altamente sincronizzata e uno spegnimento controllato e sicuro del sistema durante gli eventi di calo di tensione.

Caratteristiche

• Architettura di installazione diretta a scorrimento nel rack, ottimizzata per matrici di backplane Series 90-70 ad alta densità.
• Tre linee di tensione CC in uscita che forniscono fino a 100 watt di potenza continua e simultanea al carico del sistema.
• Funzionalità di collegamento di espansione precablate che supportano il funzionamento a doppio rack da un singolo modulo di alimentazione tramite cavi di estensione.
• Reti integrate di protezione elettronica da cortocircuiti e sovratensioni incorporate direttamente in tutti i percorsi di uscita interni.
• Circuiteria attiva di correzione del fattore di potenza integrata per mantenere un fattore di potenza superiore a 0,93 durante l'alimentazione dalla rete CA (applicabile alla versione C e successive).
• Motore automatizzato di sequenziamento dei segnali hardware che esegue la diagnostica dello chassis in tempo reale tramite indicatori LED ben visibili sul pannello frontale.
• Piena conformità strutturale al sistema VME, progettata nativamente per interfacciarsi con configurazioni di backplane VME C.1 standard.

Applicazioni

• Gestione dell'alimentazione dell'infrastruttura ad alta capacità in celle di elaborazione PLC Series 90-70 per l'industria pesante.
• Architetture di distribuzione dell'alimentazione per piattaforme industriali complesse di integrazione ed elaborazione basate su VME.
• Espansioni hardware di automazione multi-rack che richiedono una condivisione sincronizzata dell'alimentazione tra due chassis.
• Processi produttivi critici esposti a rischi di fluttuazione della tensione che richiedono capacità di mantenimento dell'alimentazione garantite.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Per garantire una lunga durata operativa affidabile, un corretto isolamento elettrico e una protezione completa dalla propagazione del rumore attraverso la matrice del backplane Series 90-70, eseguire con precisione i seguenti passaggi di montaggio hardware.

• L'assemblaggio dell'alimentatore deve occupare la posizione dedicata più a sinistra (Slot 1) in qualsiasi configurazione rack standard.
• Per le configurazioni a doppio rack che utilizzano il collegamento del cavo di estensione della linea, assicurarsi che il carico combinato contemporaneo assorbito da entrambi i backplane rimanga al di sotto del limite operativo assoluto di progetto di 100 watt.

• Messa a terra a bassa impedenza: Stabilire un collegamento sicuro tra la vite GND di sicurezza del blocco terminale e l'involucro metallico complessivo dello chassis. Completare questo collegamento con un cavo in rame solido o intrecciato AWG #12 (3.31 mm2), classificato per temperature operative minime di 75 gradi Celsius.
• Mappatura della soppressione EMI: Serrare saldamente tutte e quattro le viti meccaniche di fissaggio del frontalino del pannello nei canali metallici del telaio. Le due viti strutturali inferiori sono progettate per accoppiarsi direttamente alle piste di messa a terra, scaricando il rumore delle radiazioni ad alta frequenza.

• Realizzare i loop dell'infrastruttura di distribuzione in ingresso ad alta tensione primaria utilizzando cavi elettrici in rame per impieghi gravosi AWG #16 (1.33 mm2).
• Tutte le estremità dei cavi terminate sulla morsettiera anteriore devono essere crimpate a freddo in terminali ad anello chiuso o a forcella compatibili. Serrare ogni vite utilizzando una chiave dinamometrica manuale precisa, regolata esattamente a 12 in-lbs (1.3 N-m) di coppia meccanica fisica.
