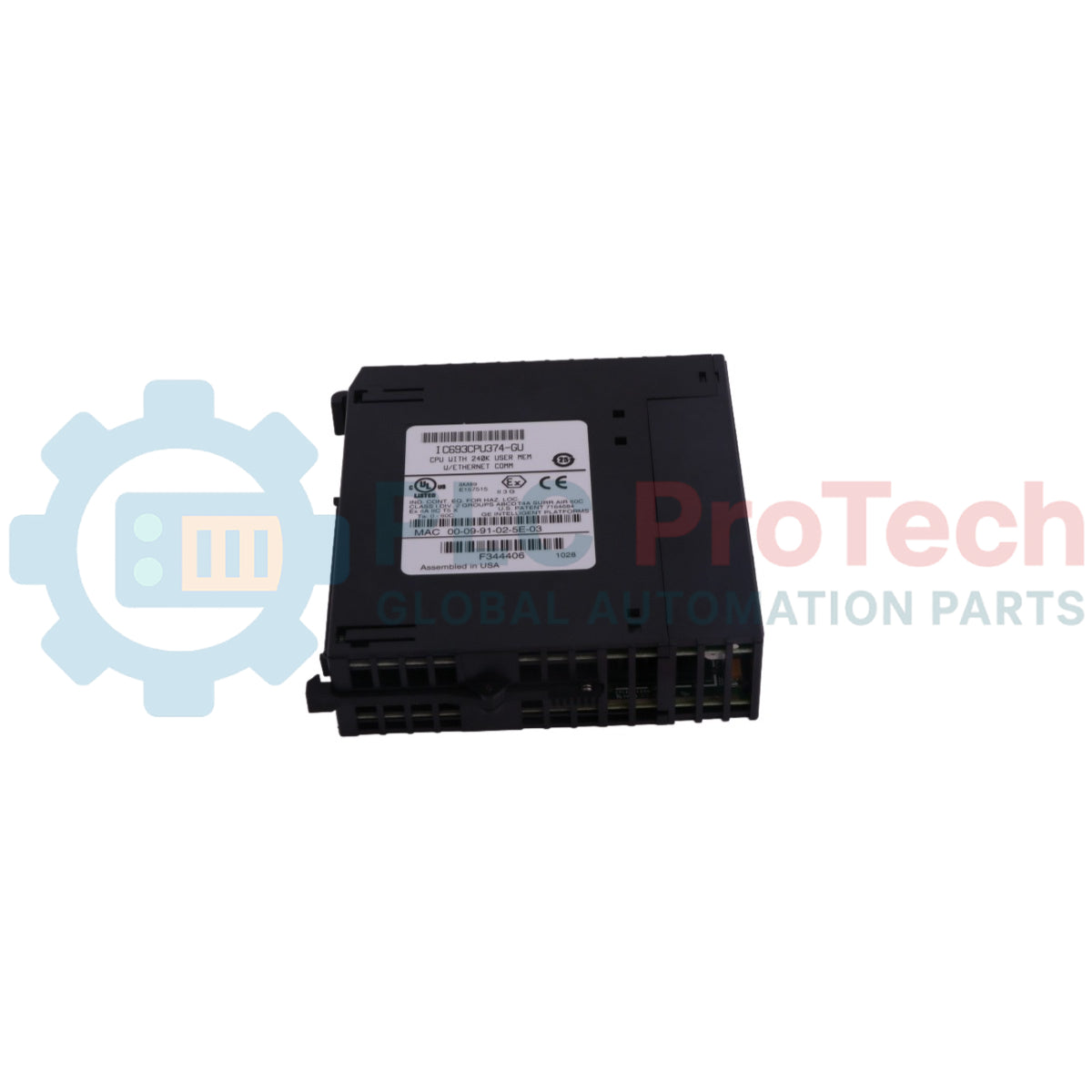

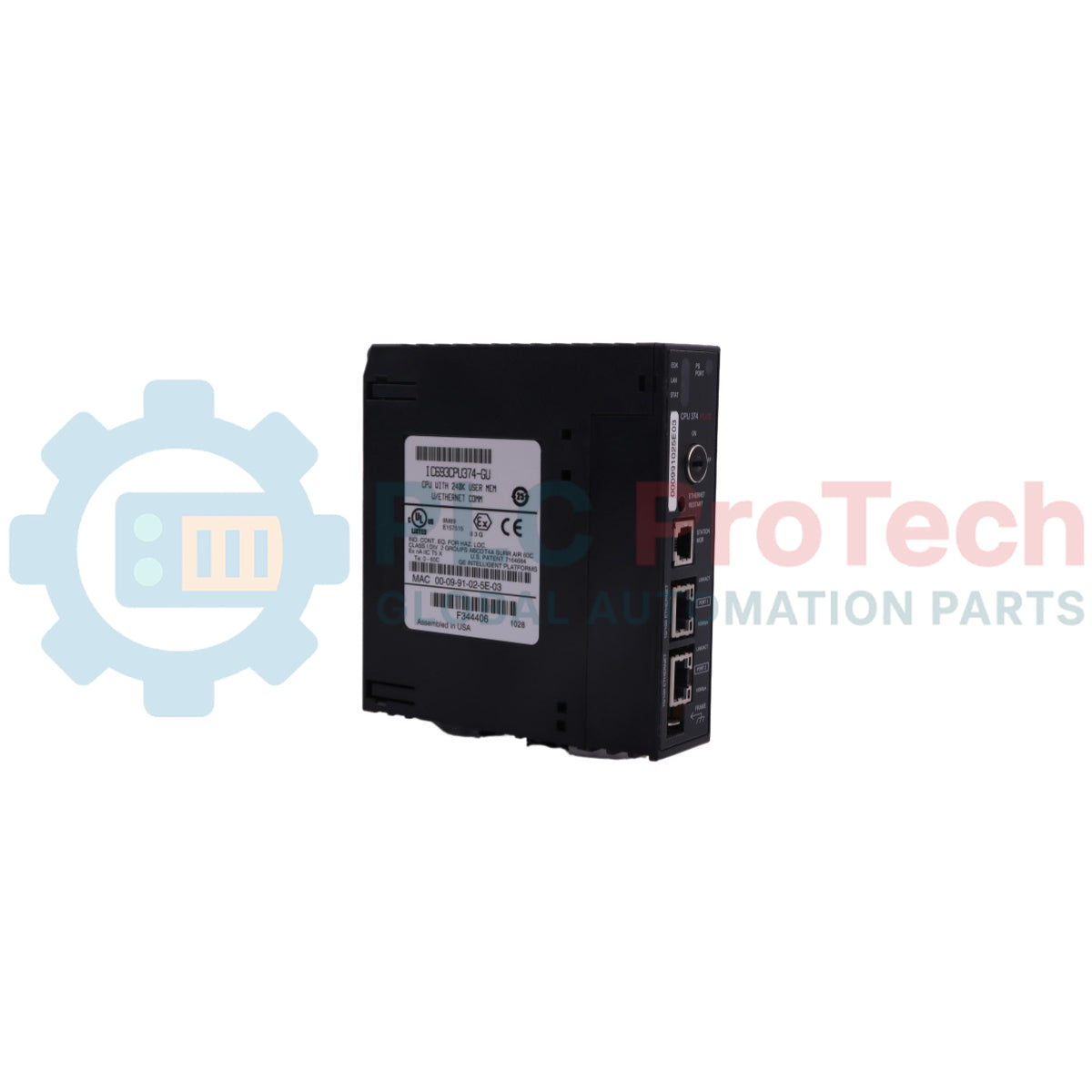

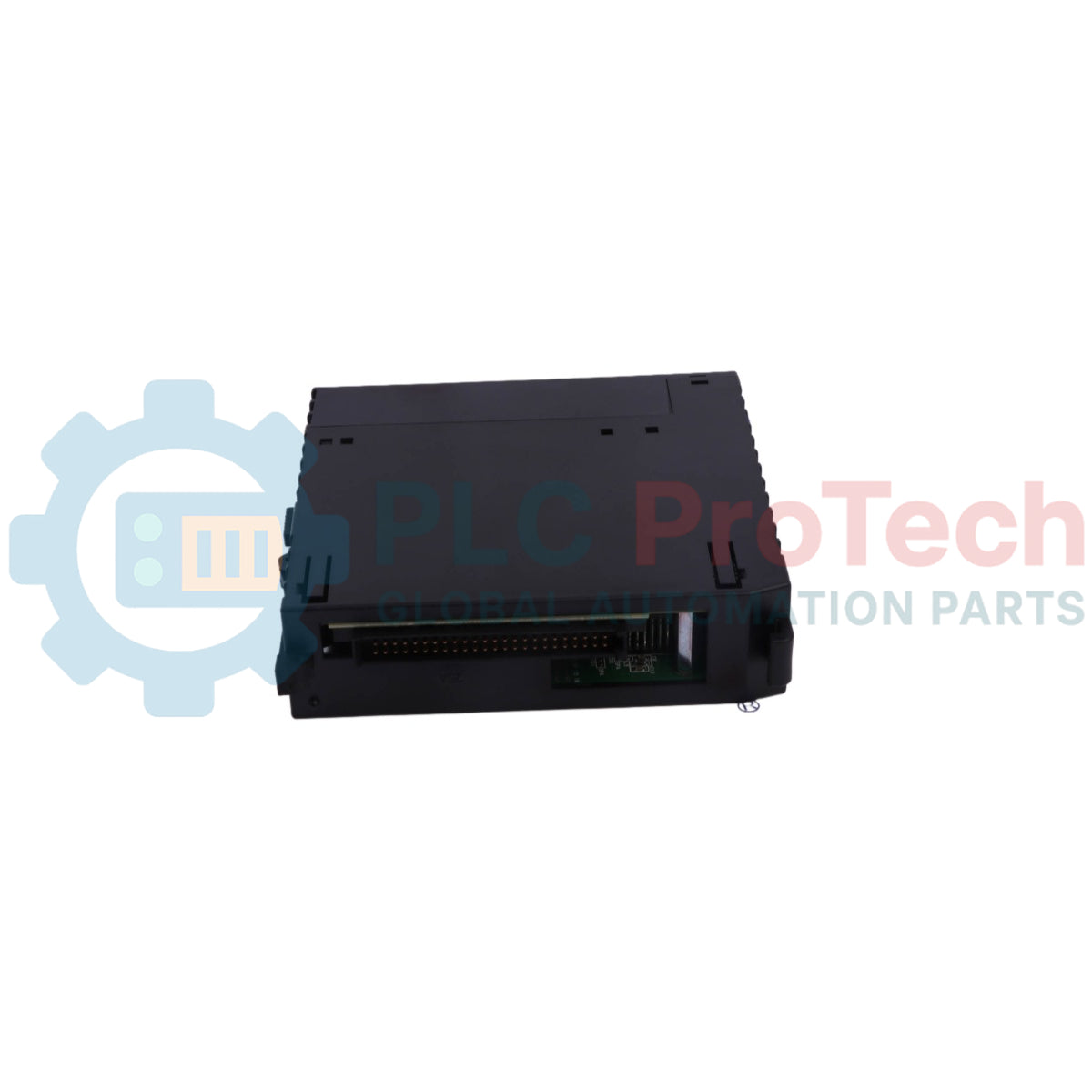

Modulo CPU Ethernet GE Fanuc Serie 90-30 IC693CPU374

Approfondimenti sul prodotto

La IC693CPU374 è un'unità di elaborazione centrale ad alte prestazioni, a slot singolo, progettata per la piattaforma PLC GE Fanuc Series 90-30. Basato su un processore 586 integrato da 133 MHz, questo modulo combina un'esecuzione logica avanzata con uno switch Ethernet integrato per facilitare il networking industriale ad alta velocità. In settori critici come il trattamento delle acque, il controllo HVAC e le linee di assemblaggio automatizzate, la IC693CPU374 funge da intelligenza principale, riducendo significativamente la latenza del sistema con un tempo di scansione di 0,15 millisecondi per 1K di logica. La sua interfaccia Ethernet a doppia porta consente il collegamento in cascata e uno scambio dati senza interruzioni tramite i protocolli SRTP ed EGD, eliminando la necessità di moduli di comunicazione esterni e ottimizzando lo spazio nell'armadio, garantendo al contempo la massima disponibilità grazie ai calcoli in virgola mobile accelerati dall'hardware e a una gestione robusta della memoria.

Configurazione tecnica

La IC693CPU374 utilizza un'architettura avanzata di memoria e comunicazione per gestire attività di automazione complesse:

• Elaborazione logica: Dotata di un processore di classe 586 da 133 MHz, fornisce la potenza di calcolo necessaria per i calcoli in virgola mobile basati sull'hardware e l'esecuzione rapida delle operazioni booleane.

• Gestione della memoria: Dispone di 240 KB di memoria utente configurabile. Gli utenti possono allocare dinamicamente lo spazio tra la memoria dei registri (%R), gli ingressi analogici (%AI) e le uscite analogiche (%AQ), fino a un massimo di 32.640 parole ciascuno.

• Switch Ethernet integrato: Il modulo include uno switch Ethernet integrato 10/100 Mbps con rilevamento automatico e due porte RJ-45. L'hardware supporta un singolo indirizzo IP ed è ottimizzato per le comunicazioni Ethernet Global Data (EGD) e SRTP.

• Capacità I/O: Supporta una mappa I/O completa con 2.048 ingressi/uscite digitali fissi e l'espandibilità del sistema fino a un massimo di 8 baseplate complessivi (1 baseplate CPU più 7 rack di espansione o remoti).

Specifiche hardware

Domande operative comuni

La IC693CPU374 supporta la programmazione seriale diretta?

Il modulo CPU non dispone di porte seriali integrate. Tutte le comunicazioni seriali e la programmazione locale tramite RS-485 devono essere eseguite attraverso la porta situata sul modulo di alimentazione del sistema, utilizzando i protocolli SNP o SNPX.

Qual è l'alimentatore consigliato per questa CPU?

Considerato l'assorbimento di 7,4 Watt dal bus a 5 VDC, si raccomanda vivamente di utilizzare un alimentatore ad alta capacità (come IC693PWR330 o IC693PWR331) per garantire un funzionamento stabile, soprattutto quando sono presenti ulteriori moduli I/O ad alto assorbimento.

Come funziona il backup della memoria per questo modello specifico?

La CPU utilizza la RAM per l'archiviazione attiva. La batteria interna standard fornisce circa 1,2 mesi di backup in assenza di alimentazione. Per arresti prolungati, è possibile utilizzare il modulo batteria ausiliaria IC693ACC302 per estendere questo periodo fino a 15 mesi.

Guida all'ingegneria e all'installazione

• Stabilità della rete Ethernet: Sebbene la CPU disponga di due porte Ethernet, queste funzionano come uno switch non gestito che condivide un singolo indirizzo IP. Non creare un loop fisico tra queste porte, poiché ciò causerebbe una tempesta di broadcast e il blocco dell'interfaccia di rete. Utilizzare cavi RJ-45 schermati di alta qualità per ridurre le interferenze elettromagnetiche negli ambienti ad alta tensione.

• Regolazione termica: La IC693CPU374 genera una quantità significativa di calore a causa del processore da 133 MHz. Garantire uno spazio libero minimo di 2 pollici (51 mm) sopra e sotto il rack PLC per favorire la convezione naturale. Negli involucri in cui la temperatura ambiente supera 45 deg C, è necessario un raffreddamento a ventola attivo per evitare la riduzione della frequenza della CPU o l'arresto termico.

• Strategia di mantenimento della memoria: Quando si esegue un aggiornamento del firmware o si sostituisce un modulo, eseguire sempre il backup del programma utente nella memoria Flash o su un PC utilizzando VersaPro o Machine Edition. Poiché questa CPU si basa sulla RAM per la logica di runtime, qualsiasi interruzione dell'alimentazione della batteria mentre il rack principale è disalimentato comporterà la perdita totale della configurazione e della logica utente.
