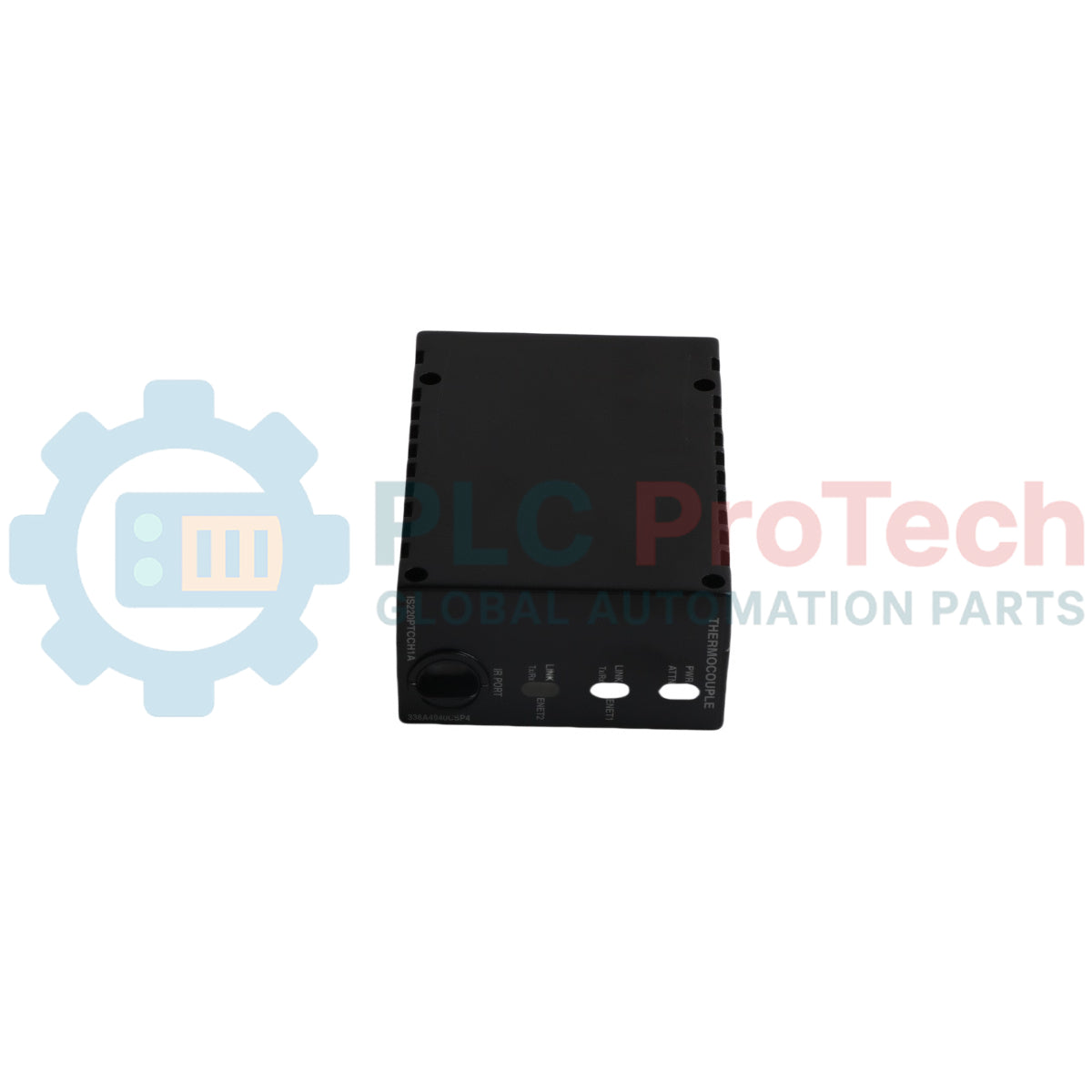

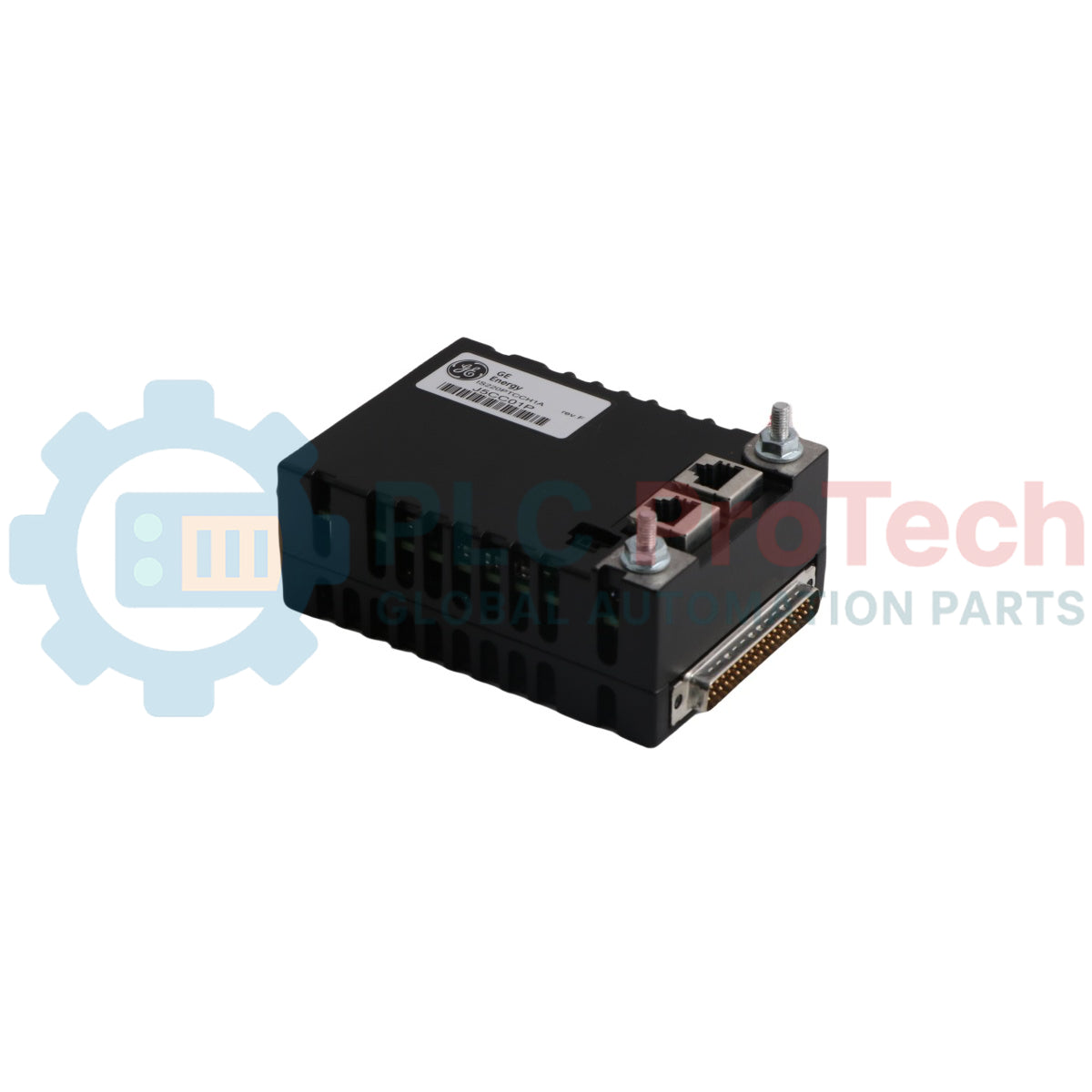

Modulo di ingresso per termocoppie General Electric IS220PTCCH1A Mark VIe PTCC

Descrizione

IS220PTCCH1A è un modulo di ingresso per termocoppie prodotto da General Electric e appartenente alla famiglia di prodotti Mark VIe Control System. Questo gruppo specializzato fornisce un'interfaccia tecnica per le funzioni di monitoraggio della temperatura, accettando tipi di sensori a termocoppia standardizzati e ingressi in millivolt. Costituito strutturalmente da una scheda processore BPPx posizionata internamente e da una scheda dedicata di acquisizione delle termocoppie, IS220PTCCH1A elabora gli ingressi in architetture di controllo simplex, duplex o Triple Modular Redundant (TMR). Il pack è progettato per condizionare i segnali su lunghe distanze dei cavi direttamente dal pannello della turbina, integrando componenti hardware per la soppressione e la limitazione della tensione, oltre a controlli software dei limiti superiori/inferiori per proteggere le unità di elaborazione interne dalle condizioni di guasto.

Caratteristiche

• Elabora letture dirette specializzate della temperatura tramite diversi tipi standard di termocoppie
• Realizzato come revisione funzionale di classe A per ottimizzare le specifiche prestazionali di base
• Contiene una scheda processore BPPx dedicata e una scheda di acquisizione delle termocoppie all'interno di un unico gruppo
• Supporta un'espansione versatile dell'infrastruttura nelle configurazioni multicanale simplex, duplex e TMR
• Consente un'ampia distanza di separazione dei cavi di campo direttamente dai pannelli principali di controllo della turbina
• Implementa un robusto filtraggio hardware e software per garantire un'eccellente reiezione del rumore di modo comune e di modo normale
• Esegue test diagnostici hardware continui, inclusi controlli della memoria flash, della RAM e dell'alimentazione interna
• Utilizza resistori limitatori in serie, condensatori, transistor e diodi standardizzati per la soppressione integrata della tensione

Applicazioni

• Monitoraggio della temperatura dei gas di scarico (EGT) di turbine a gas, a vapore e idrauliche
• Profilazione termica industriale multicanale
• Acquisizione della temperatura di anelli di processo critici in configurazioni di automazione TMR
• Protezione termica automatizzata degli azionamenti per la generazione di energia

Specifiche tecniche

Linee guida per l'installazione

• Limiti di distanza e resistenza: Il modulo può essere collocato fino a 984 piedi (300 metri) dal pannello I/O principale della turbina, a condizione che la resistenza totale dell'anello del cavo di campo non superi il massimo di 450 Ohm.
• Versatilità della messa a terra: I tipi standard di termocoppia E, J, K, S e T possono essere installati in configurazioni di cablaggio con messa a terra o senza messa a terra, in base ai protocolli di schermatura del sito.
• Strutturazione della ridondanza: Per le operazioni simplex di base, utilizzare un singolo pack per ricevere fino a 12 ingressi; i pack doppi estendono la capacità standard a 24 ingressi, mentre per le configurazioni TMR con voto sono necessarie tre unità.
• Verifica all'accensione: Dopo l'applicazione dell'alimentazione di sistema, il modulo esegue test automatici di autodiagnosi all'accensione della memoria flash, della RAM, dei componenti hardware e delle porte di comunicazione Ethernet prima di entrare nello stato di monitoraggio attivo.
