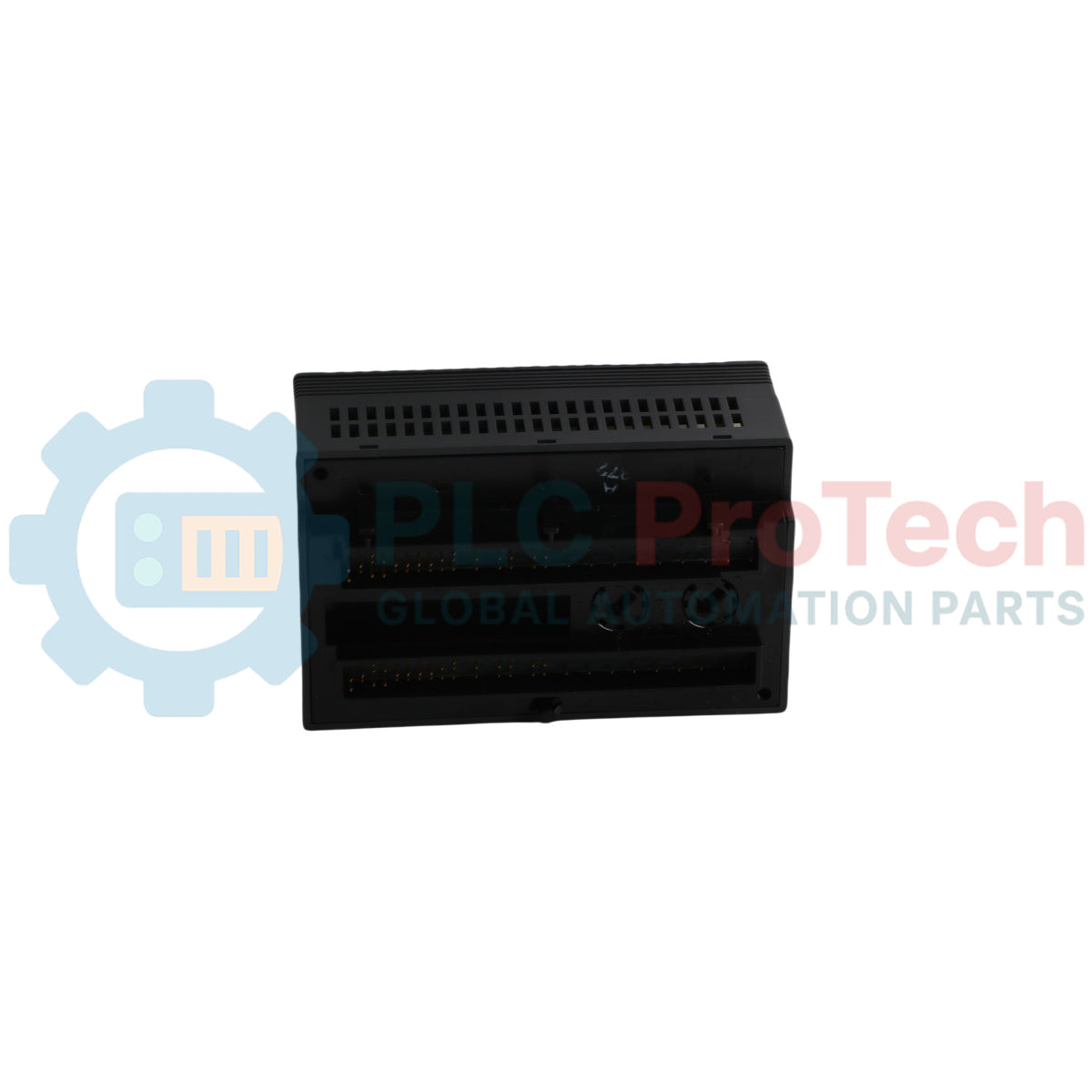

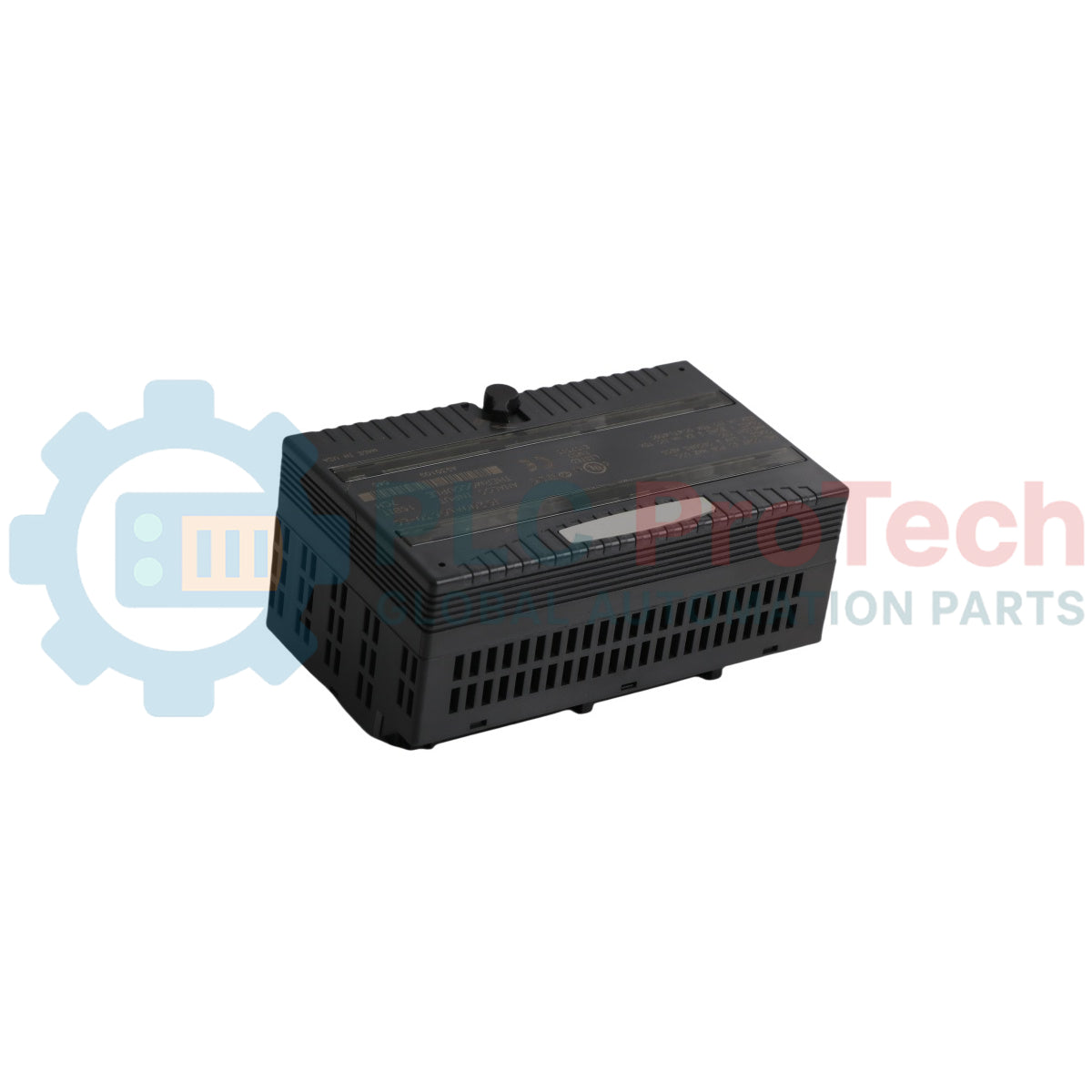

Modulo di uscita analogica a 4 canali GE Fanuc VersaMax IC200ALG322 (corrente)

Panoramica del prodotto

Il IC200ALG322 (IC200-ALG-322) è un modulo di uscita analogica a 4 canali ad alta precisione della famiglia GE VersaMax I/O. È progettato specificamente per fornire segnali di corrente con uscita attiva, supportando gli intervalli da 0 a 20 mA e da 4 a 20 mA. Questo modulo è lo standard industriale per il controllo di attuatori azionati in corrente, come azionamenti a velocità variabile (VFD), valvole proporzionali e serrande industriali. La sua risoluzione a 12 bit garantisce circuiti di controllo fluidi e precisi, mentre il design compatto e modulare consente il posizionamento decentralizzato degli I/O negli impianti di trattamento delle acque reflue, nel settore petrolifero e del gas e negli stabilimenti di produzione farmaceutica. In quanto componente mission-critical, l' IC200ALG322 garantisce che i comandi di controllo digitali provenienti dalla CPU vengano tradotti in movimenti fisici precisi sul campo.

Configurazione tecnica

Il modulo dispone di quattro canali indipendenti di uscita in corrente con ritorno comune. È progettato per essere installato su una base terminale VersaMax, che facilita il "cablaggio permanente", consentendo di sostituire l'elettronica senza scollegare i cavi di campo. L'IC200ALG322 include sofisticate funzioni diagnostiche interne per monitorare lo stato dei convertitori D/A e la presenza dell'alimentazione a 24 VDC fornita dall'utente. Gli indicatori LED sul pannello frontale forniscono un riscontro visivo immediato: "OK" indica che il modulo è funzionante, mentre "Alimentazione utente" conferma la presenza dei 24 VDC esterni necessari per i circuiti di corrente.

Specifiche tecniche

Domande frequenti tecniche

Come configuro il modulo per 4-20 mA invece di 0-20 mA?

La selezione dell'intervallo viene gestita tramite la configurazione software in Proficy Machine Edition (o PAC Machine Edition). Una volta configurato, il modulo adatta automaticamente i conteggi interni (0-4000) all'intervallo di corrente fisico selezionato.

Questo modulo richiede un'alimentazione esterna per i circuiti?

Sì. L'IC200ALG322 richiede un'alimentazione esterna "Alimentazione utente" a +24 VDC. Questa alimentazione viene utilizzata per far circolare la corrente nei circuiti di campo. Se manca, le uscite rimarranno a 0 mA indipendentemente dallo stato logico del PLC.

Cosa succede all'uscita se il PLC viene impostato in modalità STOP?

Il comportamento è configurabile. È possibile impostare i canali su "Mantieni ultimo stato" o "Uscita predefinita". In modalità "Uscita predefinita", è possibile specificare un valore di corrente sicuro, ad esempio 4 mA, che il modulo emetterà se la comunicazione con la CPU viene interrotta.

Guida all'ingegneria e all'installazione

• Limiti della resistenza del circuito: l'IC200ALG322 può pilotare una resistenza di carico massima di 850 Ohm a 24 VDC. Assicurarsi che la resistenza combinata del dispositivo di campo e del cavo di collegamento non superi questo valore; in caso contrario, il modulo non sarà in grado di raggiungere l'uscita completa di 20 mA.

• Schermatura e disturbi: i segnali di corrente sono più robusti dei segnali di tensione, ma la schermatura è comunque essenziale per i circuiti ad alta precisione. Collegare la schermatura del cavo alla messa a terra della base terminale e assicurarsi che non sia collegata a terra all'estremità dell'attuatore, per evitare interferenze dovute a loop di terra.

• Procedura di sostituzione a caldo: sebbene VersaMax supporti la sostituzione a caldo, assicurarsi sempre che l'"Alimentazione utente" sia disattivata o che il circuito di campo sia in una condizione di override manuale sicura prima di estrarre il modulo. Ciò previene movimenti imprevisti dell'attuatore o archi elettrici durante la sostituzione.
