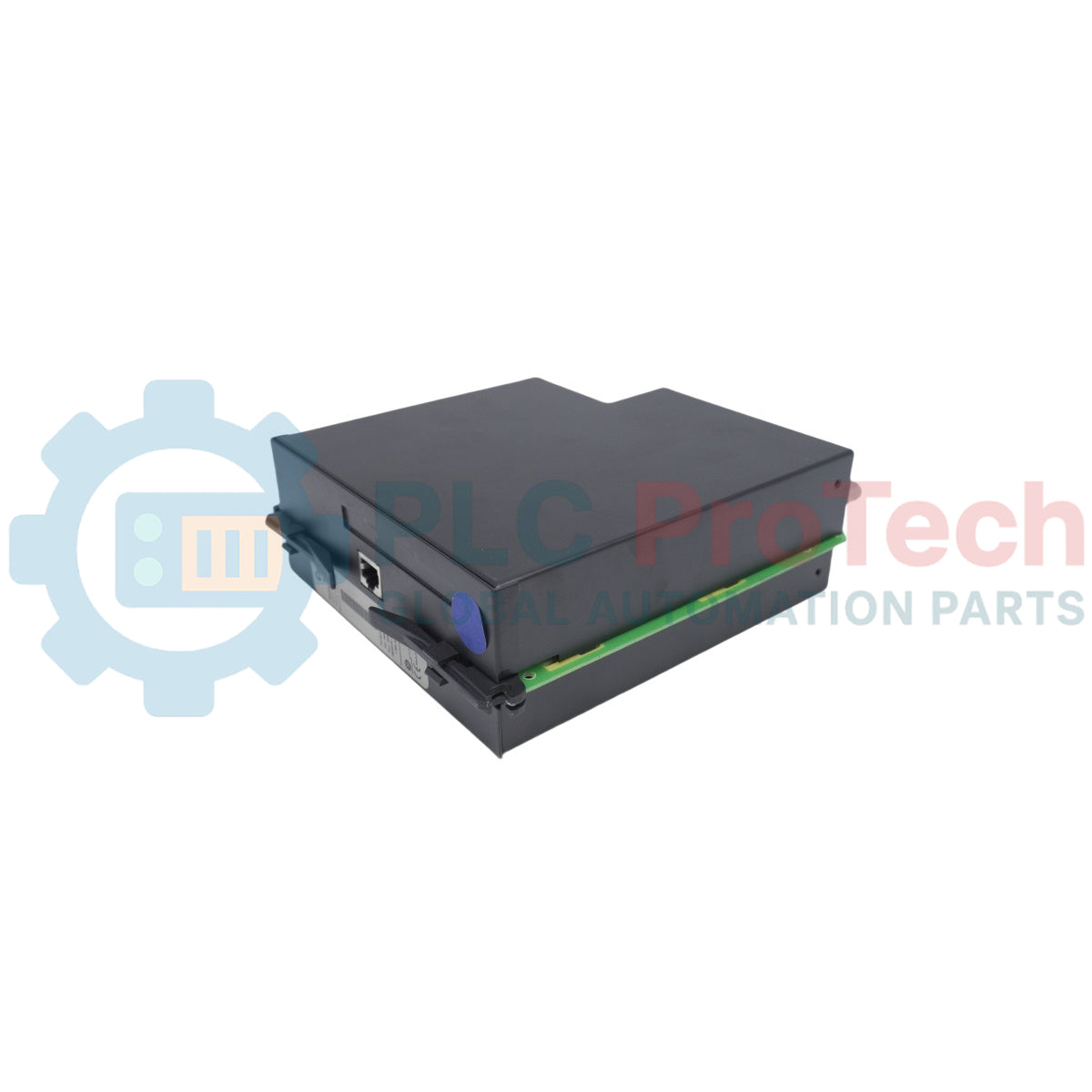

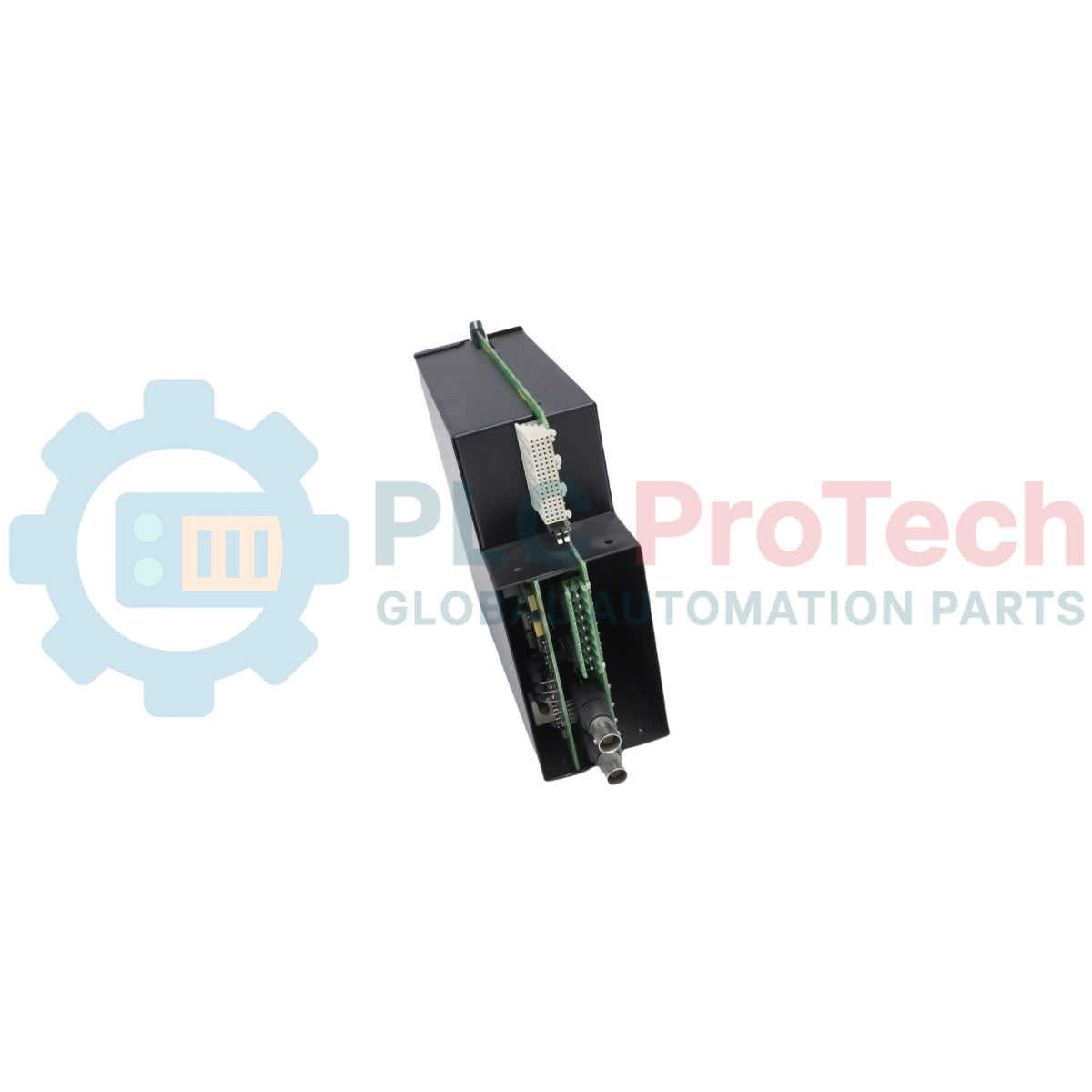

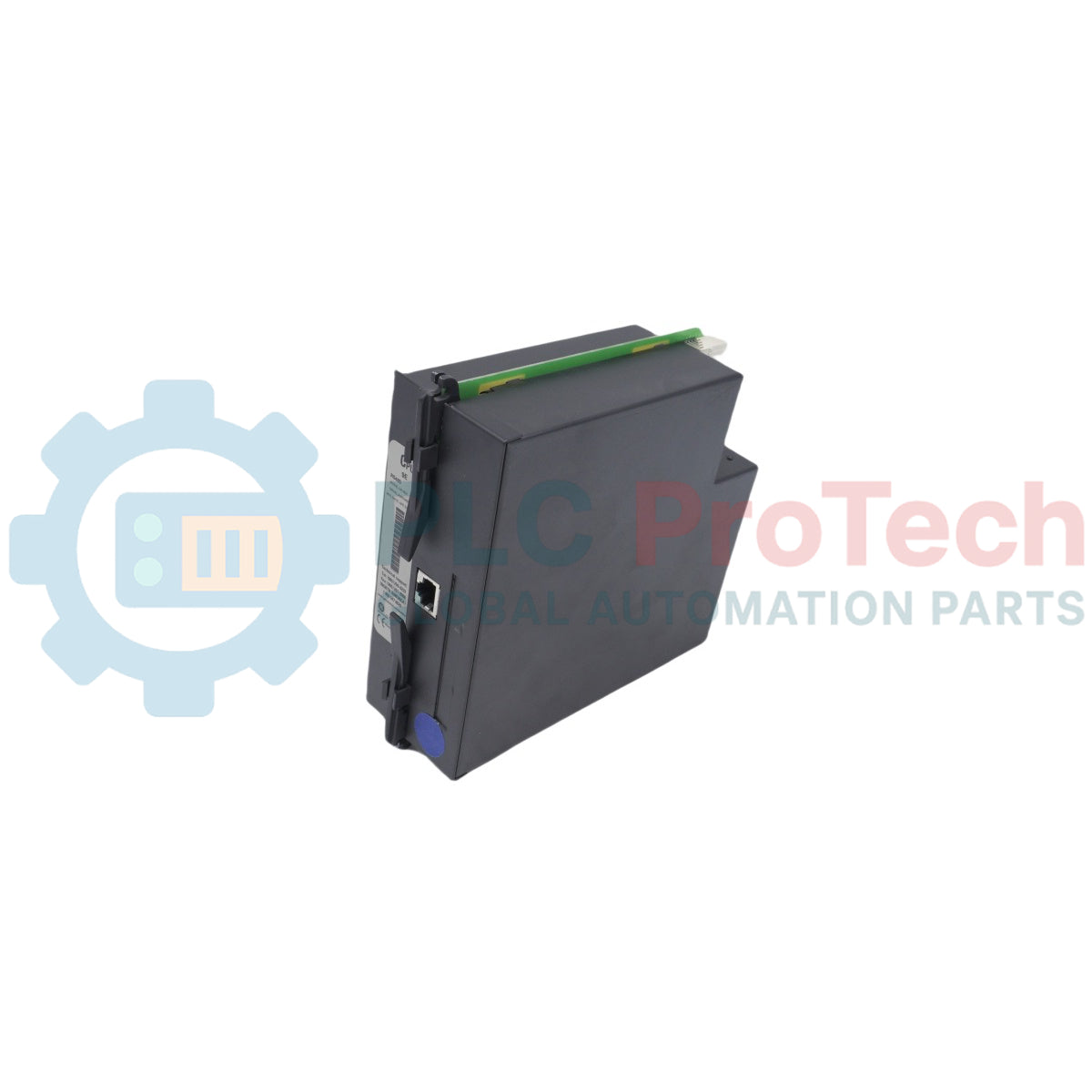

Modulo dell'unità centrale di elaborazione GE Multilin UR-9EH

Descrizione

UR-9EH è un modulo dell'unità centrale di elaborazione (CPU) ad alte prestazioni, progettato per le piattaforme di protezione della serie GE Vernova Multilin Universal Relay (UR). Funge da hub computazionale principale del relè e fornisce l'infrastruttura di base necessaria per eseguire algoritmi matematici di protezione, configurazioni di porte logiche, controlli di latch e operazioni di temporizzazione inferiori al millisecondo.

Classificato nell'ambito dell'architettura CPU avanzata della serie 9E–9S, UR-9EH offre un percorso standardizzato per aggiornare o sostituire schede di controllo obsolete, datate o non funzionanti all'interno dei sistemi con chassis UR esistenti. Il modulo dispone di interfacce con porte Ethernet integrate per mantenere comunicazioni rapide e deterministiche tra i livelli di controllo della sottostazione. Grazie al supporto nativo di solide topologie di comunicazione e di sottosistemi diagnostici interni avanzati, garantisce la piena compatibilità del sistema con configurazioni di relè di protezione fondamentali come B30, L90 e M60.

Caratteristiche

• Ottimizzazione delle risorse tramite il controllo della scansione del server: la funzionalità integrata "Server Scanning" può essere disabilitata nell'ambiente firmware per eliminare il sovraccarico di elaborazione IEC 61850 non necessario, massimizzando la disponibilità di calcolo della CPU per i circuiti di protezione principali.
• Integrazione plug and play nel backplane: esegue automaticamente il provisioning dei parametri dati di base, della logica applicativa principale e delle porte di comunicazione fisiche non appena viene inserito nel backplane UR.
• Integrazione di rete avanzata: dispone di porte Ethernet integrate che supportano topologie di comunicazione ridondanti e protocolli di sincronizzazione temporale ad alta precisione.
• Supporti di configurazione doppi: consente la modifica completa dei parametri e il monitoraggio diagnostico tramite l'interfaccia della tastiera anteriore o ambienti software remoti.

Applicazioni

• Aggiornamenti della logica di elaborazione centrale per i relè universali Multilin esistenti (B30, L90, M60, ecc.)
• Reti di automazione delle sottostazioni basate su architetture IEC 61850
• Sostituzione di schede di controllo guaste o degradate nelle reti di protezione mission-critical

Specifiche tecniche

Linee guida per l'installazione

⚠️ REGOLA CRITICA PER LA SOSTITUZIONE: General Electric impone rigide regole di abbinamento tra generazioni hardware. Un modulo CPU di nuova generazione come l'UR-9EH deve essere abbinato esclusivamente a moduli CT/VT di nuova generazione all'interno del telaio. La combinazione di schede di rilevamento analogico di vecchia generazione con processori della serie 9E più recenti attiva immediatamente i blocchi HARDWARE MISMATCH o DSP ERROR sul pannello frontale. Verificare sempre l'anno di fabbricazione dei moduli superstiti del telaio prima di installare la scheda.

Procedure preliminari all'installazione

• Isolare completamente il telaio Universal Relay da tutte le linee di subtrasmissione o distribuzione ad alta tensione.
• Scollegare tutte le alimentazioni ausiliarie secondarie.
• Indossare un cinturino da polso antistatico (ESD) collegato a terra per evitare di danneggiare i microprocessori interni.
• Eseguire il backup dei file di configurazione dei relè esistenti (file .urs) tramite il software EnerVista attraverso le porte di rete, se la vecchia CPU è ancora parzialmente operativa.

Rimozione del modulo guasto

1. Svitare le viti di fissaggio del modulo situate sulla parte esterna superiore e inferiore dello slot della CPU (in genere lo Slot F nella maggior parte dei telai UR standard).
2. Estrarre delicatamente verso l'esterno le maniglie di estrazione del modulo per separare la scheda dai connettori del backplane.

Inserimento dell'UR-9EH

1. Allineare le guide in plastica della scheda a circuiti UR-9EH con le scanalature di guida aperte all'interno dello slot vuoto del telaio.
2. Far scorrere il modulo dritto nel vano finché il frontalino non risulta completamente a filo con il telaio circostante.
3. Premere con decisione sui bordi per garantire che il connettore posteriore multipolare sia completamente bloccato nel backplane.
4. Fissare e serrare le viti di fissaggio superiori e inferiori per garantire il contatto fisico di messa a terra. Nota: i moduli CPU utilizzano la messa a terra meccanica standard del telaio e non richiedono cavi di messa a terra dedicati e indipendenti per le sovratensioni.

Avvio e provisioning post-installazione

1. Riattivare l'alimentazione ausiliaria sul modulo di alimentazione del telaio UR.
2. Osservare il percorso di autotest sul display a cristalli liquidi del pannello anteriore, verificando che non vengano visualizzati i messaggi HARDWARE MISMATCH, DSP ERROR o WRONG TRANSCEIVER.
3. Collegare un cavo Ethernet o seriale per connettere il PC che esegue la piattaforma EnerVista e caricare i parametri del firmware specifici dell'applicazione e i profili di protezione.

Domande frequenti

Qual è l'importanza della funzione Scansione server su questo modulo?

La funzione integrata "Scansione server" può essere disabilitata intenzionalmente nella configurazione del firmware. Questa operazione libera una quantità significativa di risorse di elaborazione interne per configurazioni di sottostazione che non utilizzano o non richiedono tutte le funzionalità client/server IEC 61850, riallocando le risorse ad altri calcoli primari.

Cosa succede se abbino l'UR-9EH a schede di rilevamento analogiche meno recenti?

 Tentare di abbinare questo processore della serie 9E a schede di rilevamento CT/VT di generazione precedente causa un conflitto immediato di architettura. Il relè host attiva un blocco continuo per incompatibilità hardware o errore DSP sullo schermo anteriore, sospendendo le funzioni di protezione finché le generazioni hardware compatibili non vengono allineate.

Questo modulo CPU richiede un cavo di messa a terra esterno dedicato?

No, per questo modulo non sono necessari cavi di messa a terra dedicati e indipendenti per le sovratensioni. L'unità ottiene una messa a terra adeguata interamente tramite i punti di contatto meccanici di messa a terra del telaio, una volta che le viti di fissaggio superiori e inferiori del frontalino sono serrate a filo con il telaio circostante.
