General Electric

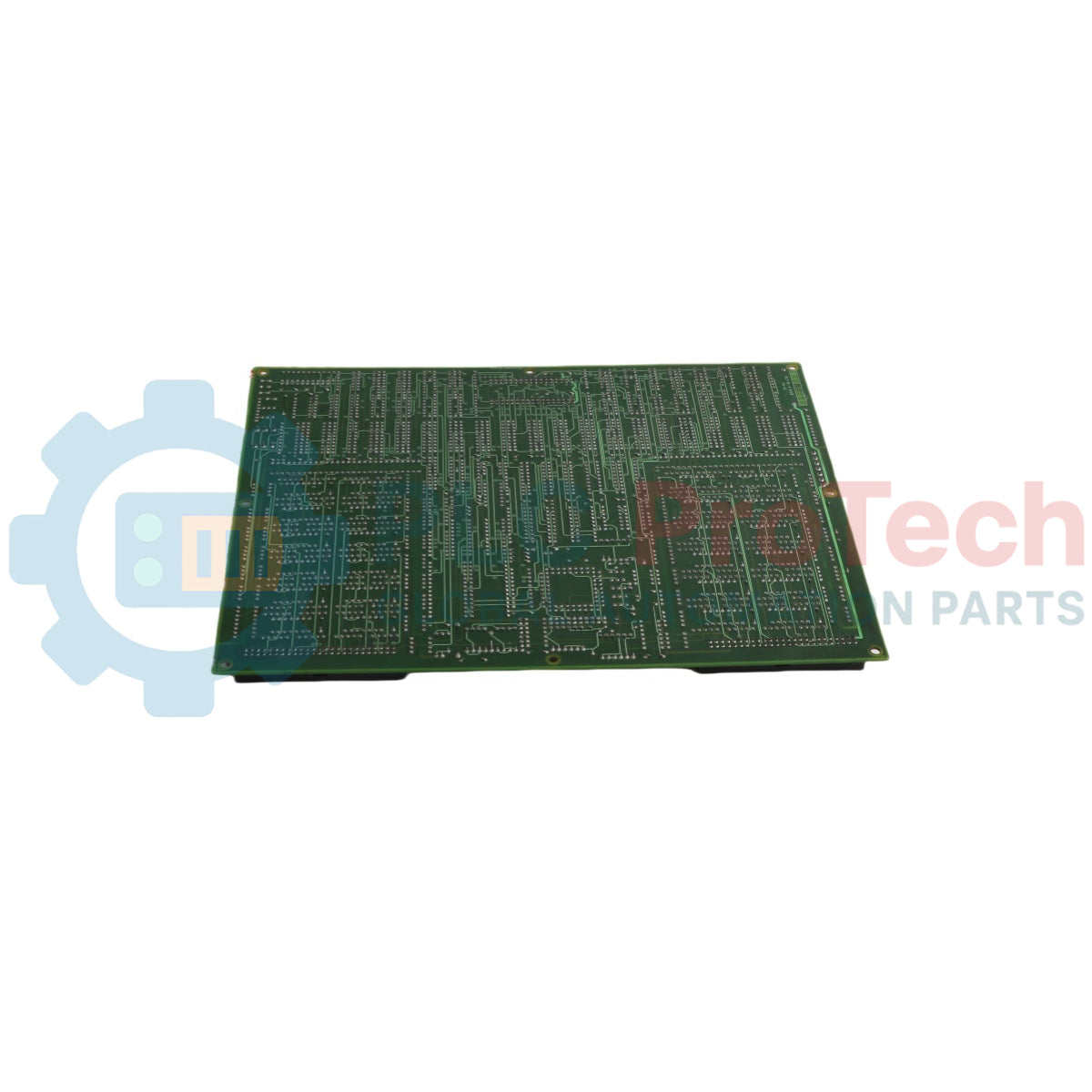

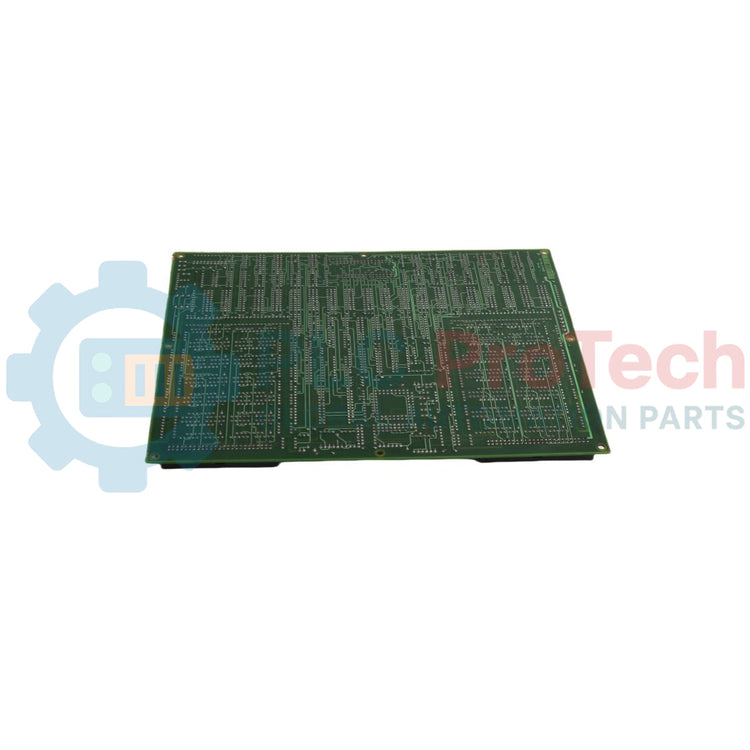

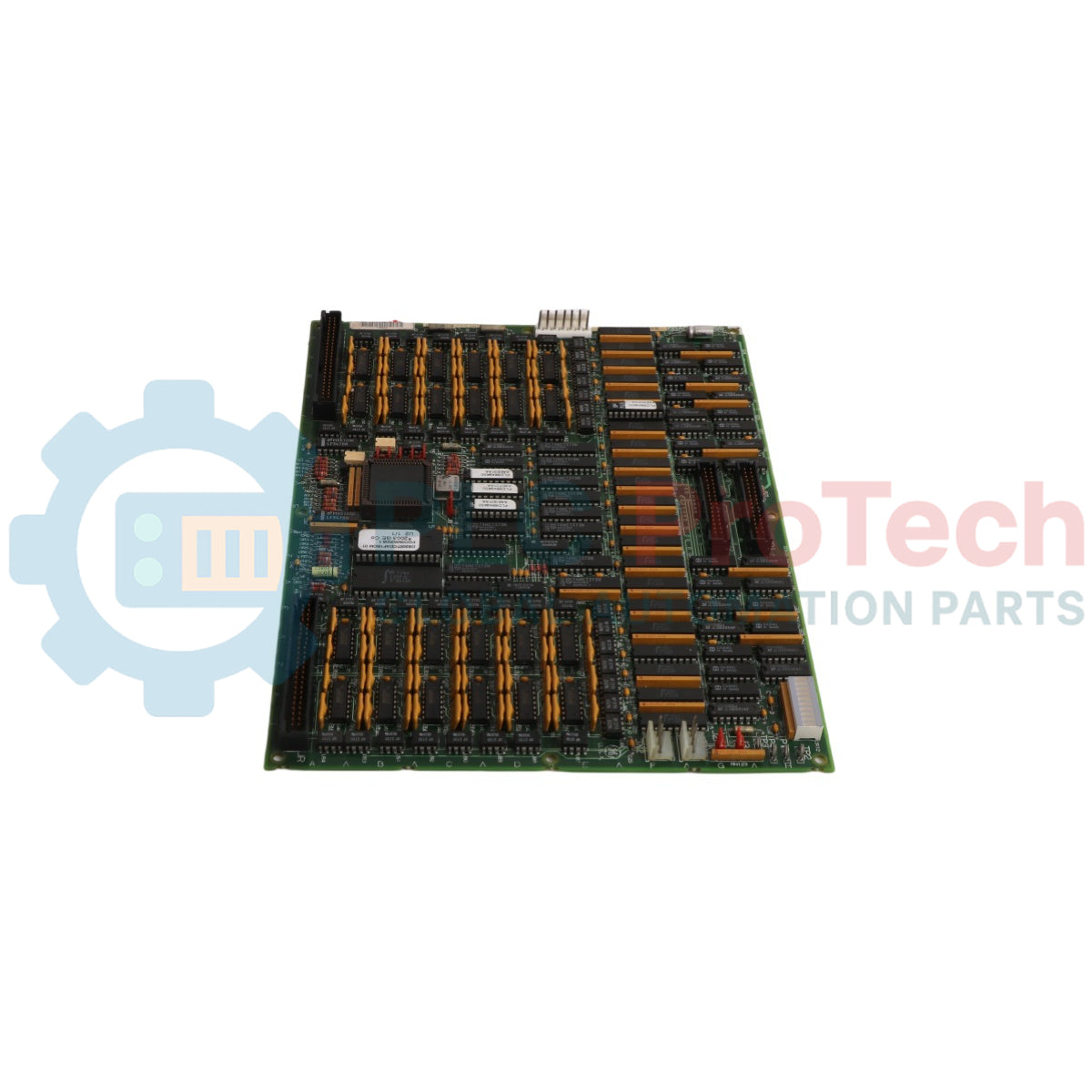

Scheda di sgancio simplex General Electric DS200TCTGG1AFF Mark V

SKU DS200TCTGG1AFF

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: DS200TCTGG1AFF

  • Country of origin:United States

  • Product Type: Scheda di sgancio simplex

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 320g

  • Dimensions: 28,8 cm x 7,2 cm x 3,8 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il DS200TCTGG1AFF funge da componente hardware centrale all'interno della serie di sistemi di controllo per turbine Mark V. In quanto scheda di intervento Simplex, questa unità è progettata per gestire specifiche funzioni di intervento e protezione dei sistemi a turbina. Il dispositivo è una scheda a circuiti stampati di produzione nazionale, dotata di un gruppo di rivestimento di tipo normale che garantisce l'affidabilità dell'hardware a lungo termine in ambienti operativi standard. Integra una serie di relè plug-in e connettori multipin per impieghi gravosi, al fine di distribuire in modo affidabile i segnali di controllo e di intervento.

Caratteristiche

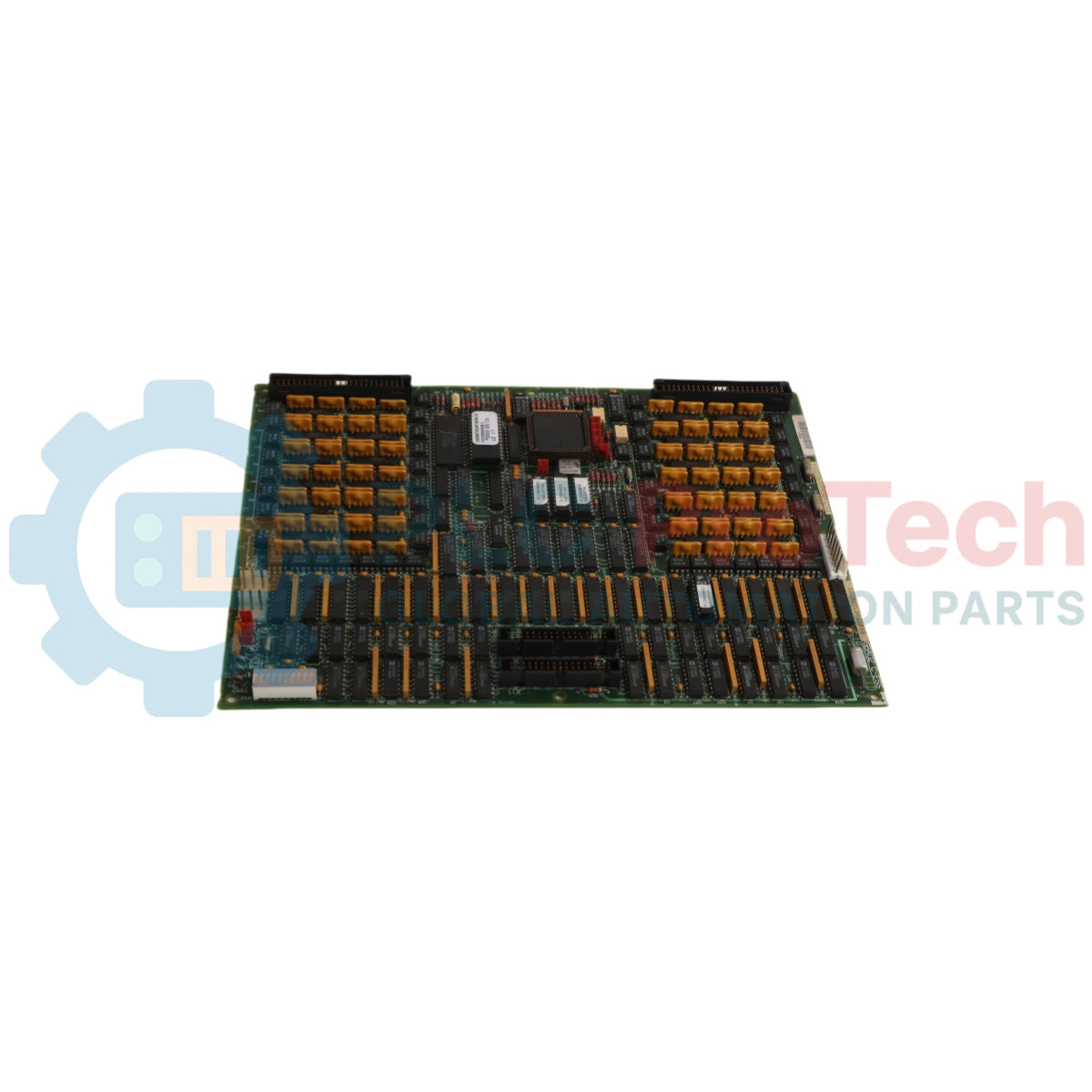

  • Dotato di 21 relè plug-in sequenziali, contrassegnati da K1 a K21.
  • I relè sono fissati fisicamente mediante staffe metalliche di ritenzione integrate.
  • Dispone di tre connettori a 50 pin e due connettori a 12 pin per un'interfacciamento completo del sistema.
  • Realizzato con un rivestimento protettivo del PCB di tipo normale.

Applicazioni

  • Sistemi di controllo per turbine General Electric Mark V
  • Gestione degli interventi e circuiti di protezione in configurazione Simplex
  • Automazione del controllo di turbine industriali a gas e a vapore

Specifiche tecniche

Parametro Specifica
Produttore General Electric
Serie Mark V
Numero di parte DS200TCTGG1AFF
Acronimo funzionale TCTG
Descrizione funzionale Scheda di intervento Simplex
Rivestimento del PCB Rivestimento normale
Revisione funzionale 1 A
Revisione funzionale 2 F
Revisione dell'illustrazione F

Collegamenti/Interfacce

Pin / ID del connettore Funzione
JLY Connettore di interfaccia a 50 pin
JLX Connettore di interfaccia a 50 pin
JLZ Connettore di interfaccia a 50 pin
JN Connettore di interfaccia a 12 pin
JM Connettore di interfaccia a 12 pin

Linee guida per l'installazione

  • Isolamento dell'alimentazione: Disattivare tutte le alimentazioni scollegando i fusibili pertinenti o dispositivi di isolamento alternativi prima della manutenzione. Utilizzare sempre un dispositivo di verifica della tensione comprovato per confermare l'assenza di corrente elettrica all'interno dell'azionamento prima di toccare i componenti.
  • Mappatura dei cavi: Schematizzare ed etichettare esplicitamente tutte le posizioni dei cavi e i percorsi designati prima di scollegarli, per garantire una reinstallazione accurata.
  • Rimozione del relè: Sganciare la staffa metallica di fissaggio dalla base del connettore prima di estrarre il relè direttamente dalla relativa presa.
  • Inserimento del relè: Allineare con precisione il relè sostitutivo alla presa del connettore, premerlo saldamente in posizione, agganciare un'estremità della staffa metallica al connettore, far passare la staffa sopra il relè e agganciarla saldamente al lato opposto del connettore.

FAQ

Quanti relè innestabili sono montati sulla scheda?

Sulla scheda sono montati 21 relè innestabili, identificati in sequenza da K1 a K21.

Quali tipi di connettori per cavi sono disponibili sul dispositivo?

Il dispositivo dispone di cinque connettori in totale: tre connettori a 50 pin identificati come JLY, JLX e JLZ, e due connettori a 12 pin identificati come JN e JM.

Qual è la procedura per fissare un relè sostitutivo nel relativo zoccolo?

Allineare il relè al connettore, premerlo verso il basso, agganciare un'estremità della fascetta metallica al connettore, posizionare la fascetta sopra il relè e agganciare l'estremità rimanente al lato opposto del connettore.
