Controller di sicurezza GE Fanuc IS420UCSCS2 Mark VIeS

Descrizione

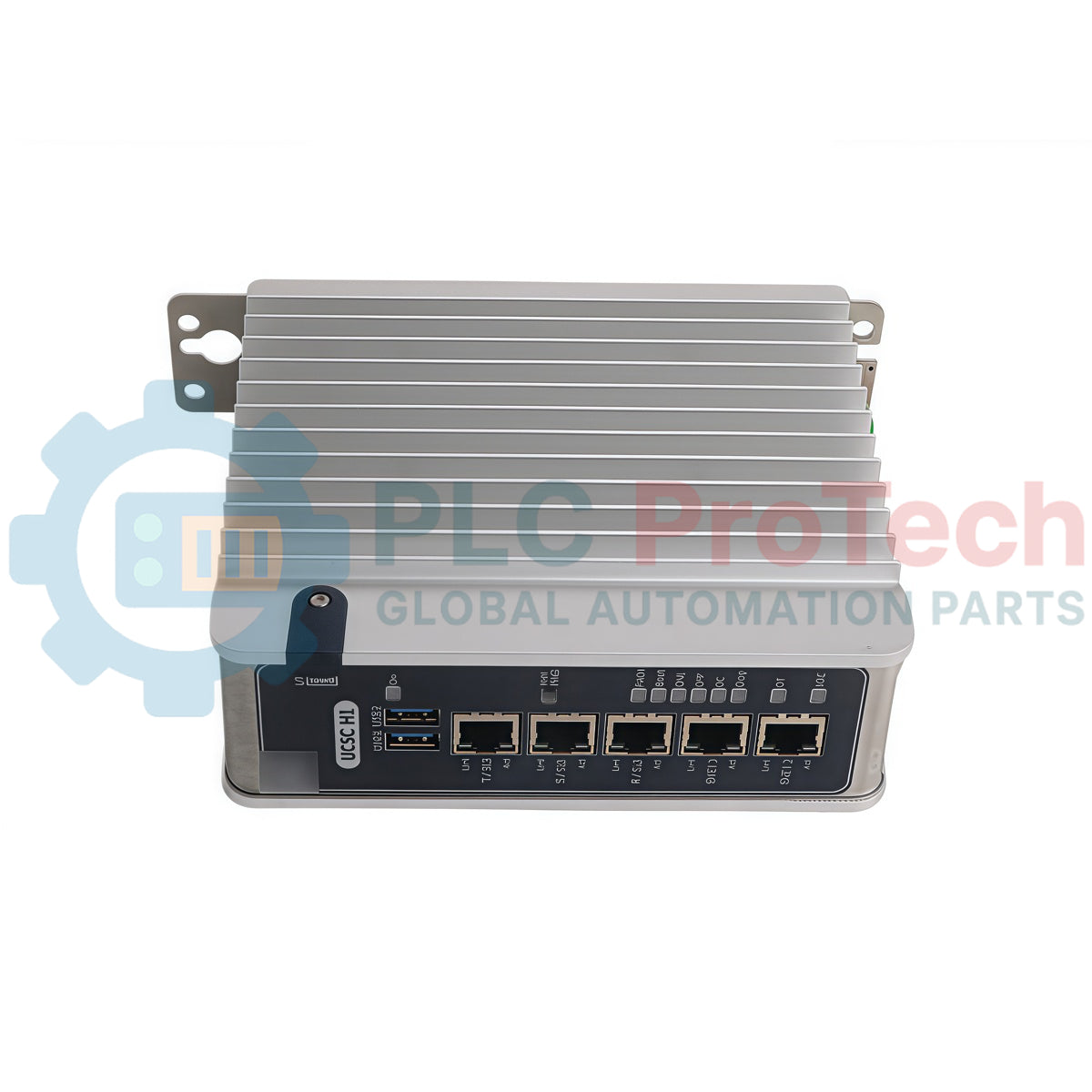

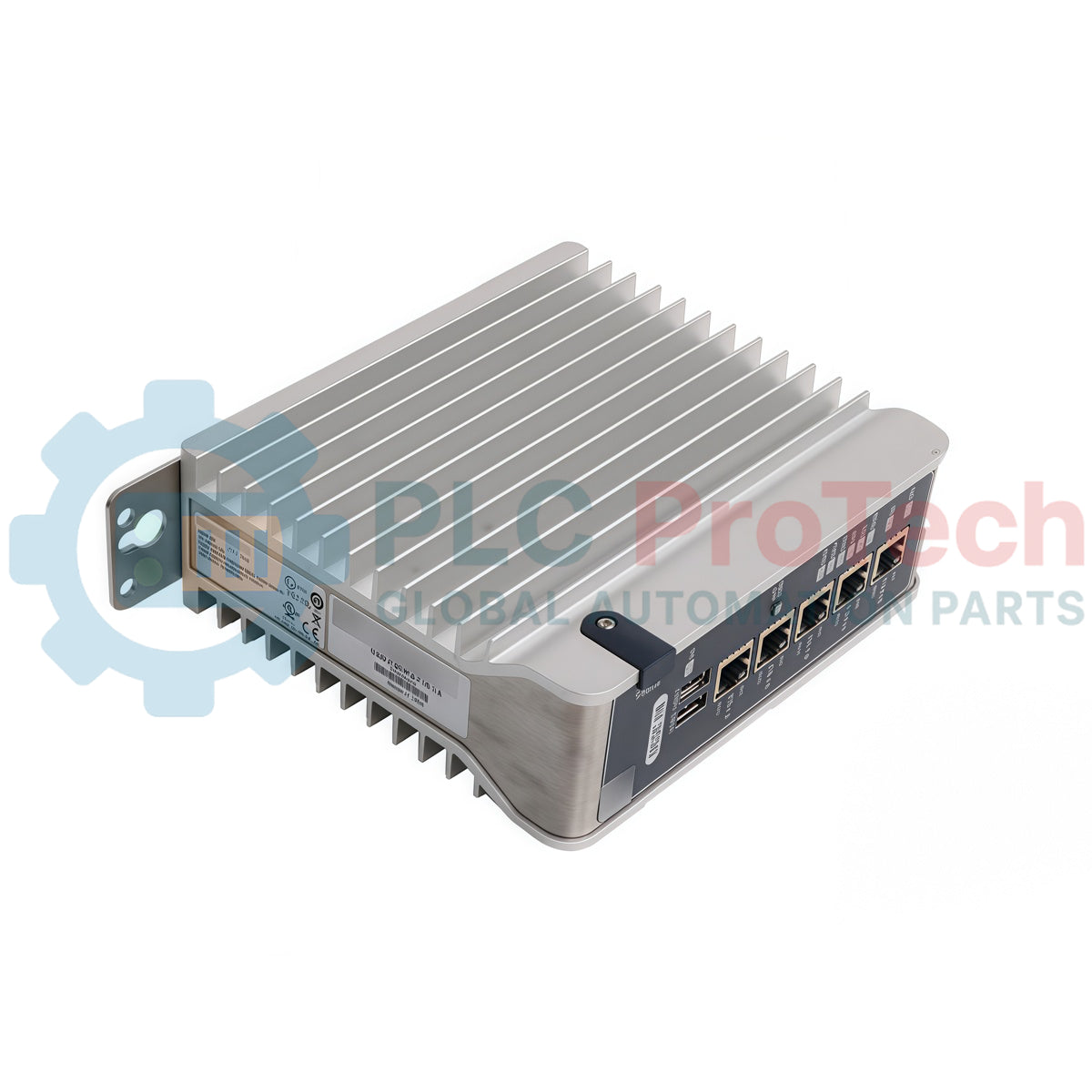

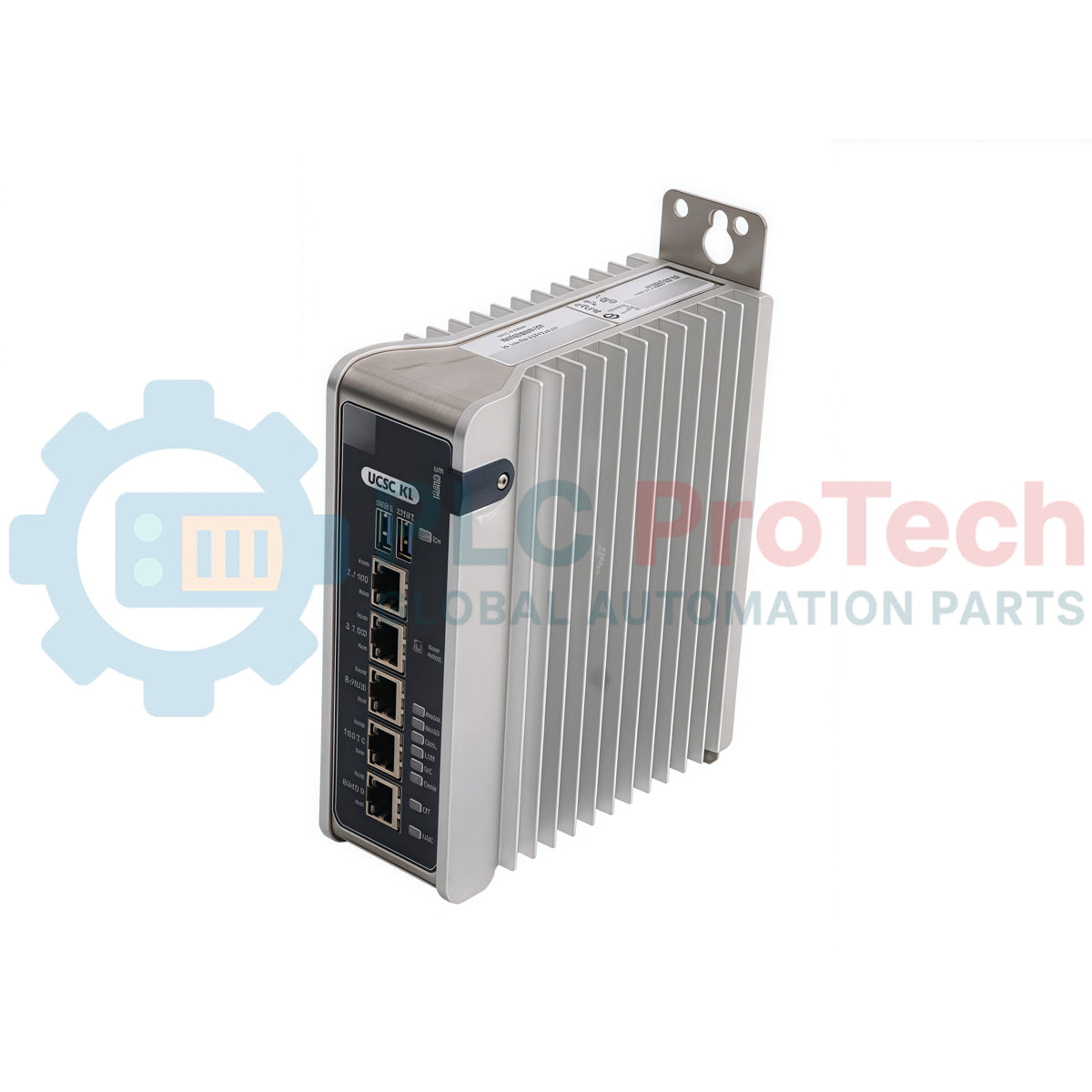

IS420UCSCS2 è un controller di sicurezza funzionale ad alta affidabilità, progettato per il sistema di controllo di sicurezza GE Fanuc Mark VIeS. Questo controller di sicurezza autonomo integra un processore AMD serie G Dual-Core da 1,6 GHz ad alte prestazioni, progettato specificamente per eseguire la logica critica per la sicurezza dei sistemi strumentati di sicurezza (SIS), dei sistemi di arresto di emergenza (ESD) e dei sistemi di gestione dei bruciatori (BMS). Funziona come modulo centrale di elaborazione all'interno di un'architettura di controllo distribuita, fornendo calcolo in tempo reale, diagnostica ed esecuzione deterministica dei loop di controllo.

Dotato di capacità di comunicazione Ethernet ad alta velocità, il controller di sicurezza IS420UCSCS2 si interfaccia perfettamente con i moduli I/O di sicurezza funzionale Mark VIeS tramite reti ridondanti. Comunica utilizzando protocolli proprietari di comunicazione industriale certificati per la sicurezza, per mantenere l'integrità del sistema fino ai requisiti SIL 3. Questo controller di sicurezza è completamente certificato per l'impiego in ambienti pericolosi e offre una protezione robusta, un'elevata disponibilità e la piena compatibilità tra sistemi all'interno delle architetture Mark VIe e Mark VIeS esistenti.

Caratteristiche

• Processore hardware Dual-Core AMD serie G da 1,6 GHz integrato ad alta velocità, per l'esecuzione dedicata delle attività di sicurezza.
• Integrazione perfetta con le reti I/O di sicurezza funzionale Mark VIeS.
• Supporta comunicazioni industriali ad alte prestazioni con opzioni di ridondanza tripla o doppia.
• Certificato per l'installazione diretta in ambienti industriali difficili e aree classificate come pericolose.
• Diagnostica automatica completa del runtime interno per garantire l'affidabilità continua del sistema e l'integrità dell'hardware.

Applicazioni

• Sistemi strumentati di sicurezza (SIS)
• Sistemi di arresto di emergenza (ESD)
• Sistemi di gestione dei bruciatori (BMS)
• Reti critiche di rilevamento incendio e gas (F&G)
• Protezione dal sovravelocità della turbina e loop di controllo critici

Specifiche tecniche

Linee guida per l'installazione

Messa a terra e schermatura

Tutti gli involucri strutturali e le guide DIN che ospitano il controller devono essere collegati a un impianto di messa a terra di sicurezza a bassa impedenza. Applicare linee guida appropriate per la schermatura dei cavi a tutti i cavi di comunicazione di rete e di interfaccia per ridurre al minimo le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI).

Raffreddamento e ventilazione

Mantenere uno spazio libero adeguato attorno all'involucro per consentire il raffreddamento per convezione naturale. Assicurarsi che la temperatura interna dell'involucro non superi la temperatura ambiente operativa massima nominale di +70 degC.

Precauzioni per aree pericolose

Quando viene installato in aree di Classe I, Divisione 2 o Zona 2, assicurarsi che tutti i collegamenti alle periferiche, le assegnazioni dei terminali di cablaggio e i moduli siano completamente classificati per la specifica classificazione. Non scollegare l'apparecchiatura se non è stata tolta l'alimentazione o se l'area non è stata verificata come non pericolosa.

Conformità e certificazioni

• Certificato UL: File E207685 (non pericoloso, Classe I Div 2, Classe I Zona 2)
• Certificato ATEX: Zona 2, Gruppo IIC (UL DEMKO 20 ATEX 2359X)
• Conformità agli standard:
  • UL 61010-1 / UL 61010-2-201
  • CSA-C22.2 No. 61010-1 / CSA-C22.2 No. 61010-2-201
  • ANSI/ISA-12.12.01-2015
  • CSA-C22.2 No. 213-15
  • UL 60079-0 / UL 60079-15
  • CAN-CSA-C22.2 No. 60079-0:11 / CAN-CSA-C22.2 No. 60079-15:12
  • EN 60079-0:2012+A11:2013
  • EN 60079-7:2015
